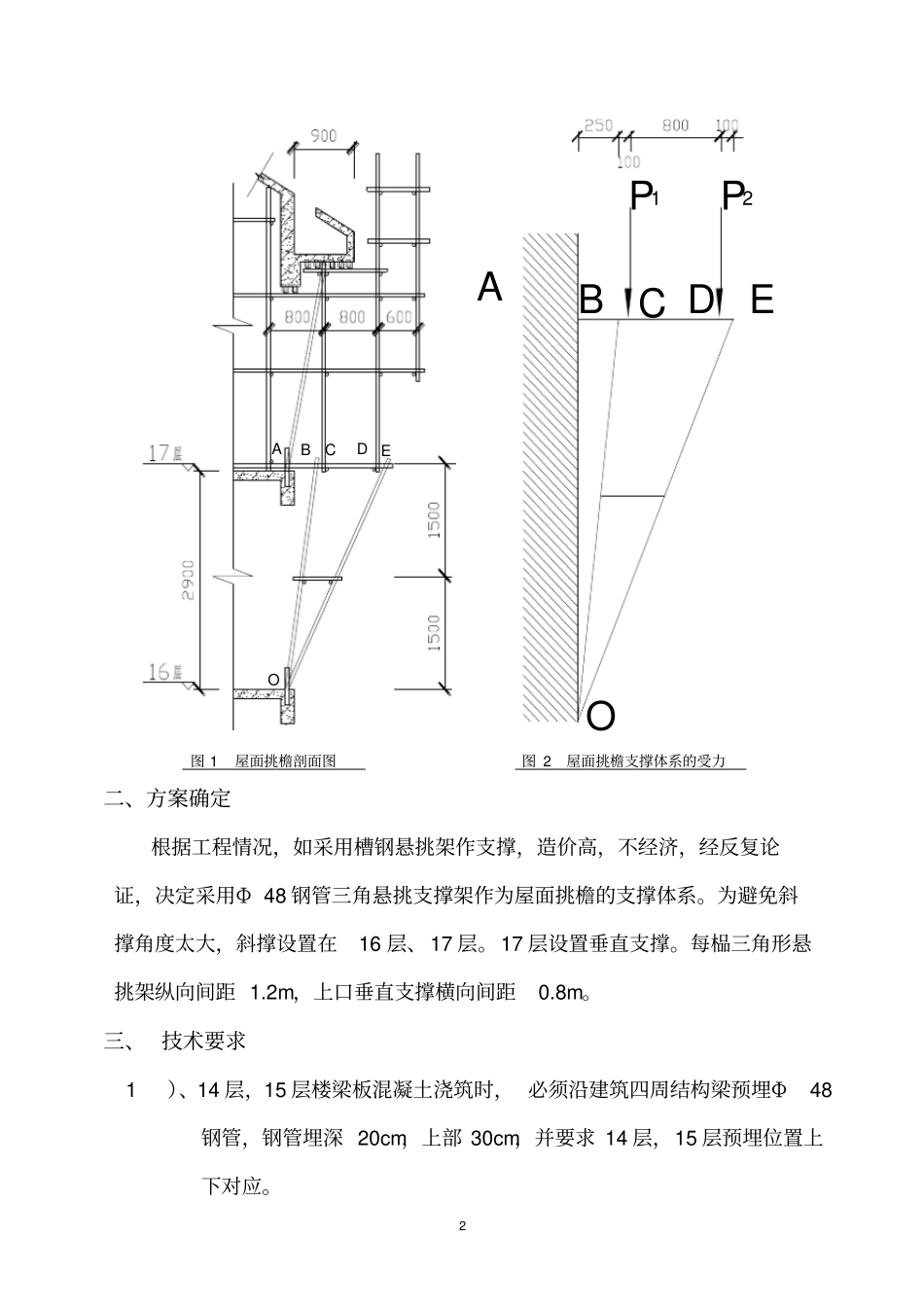

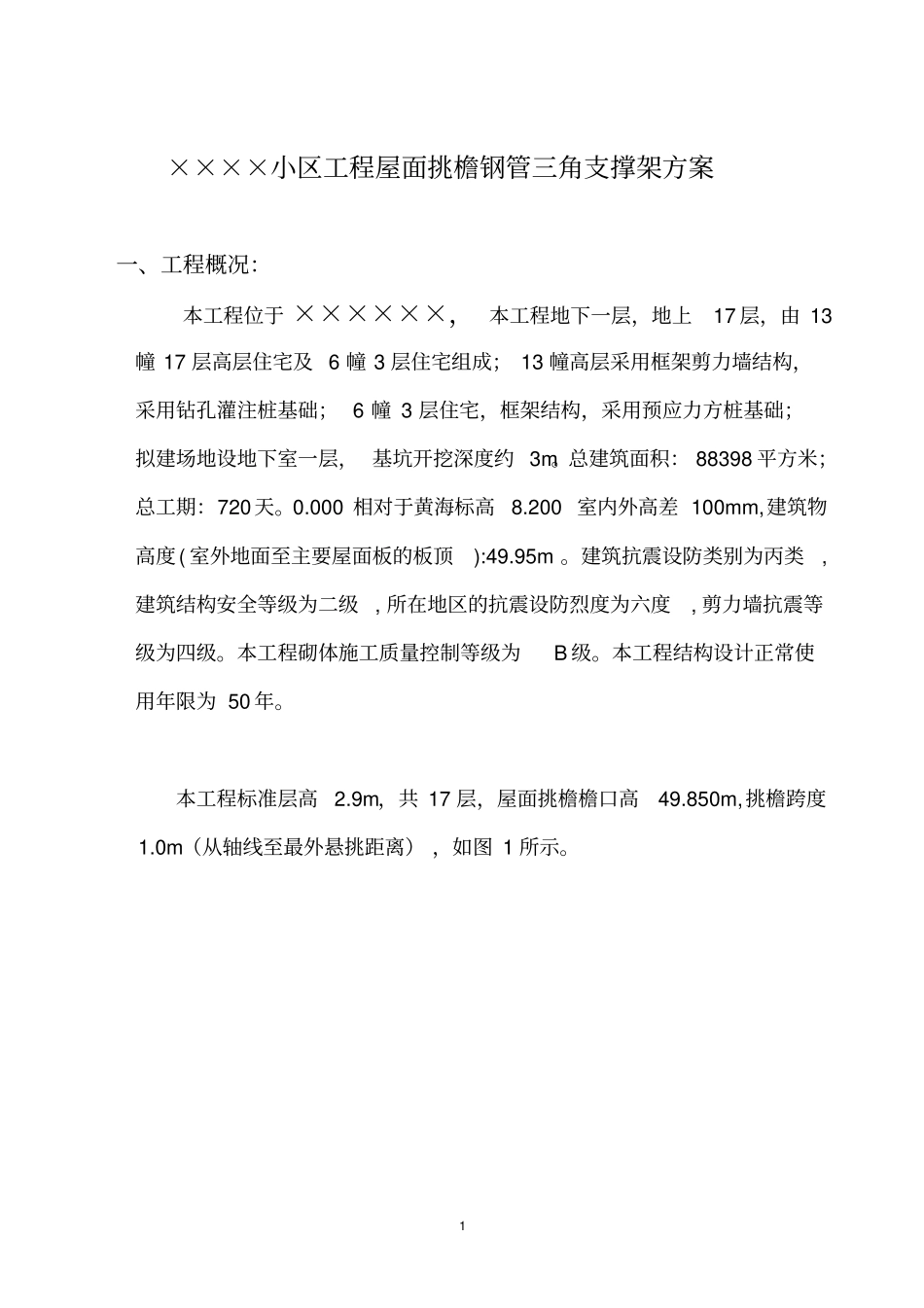

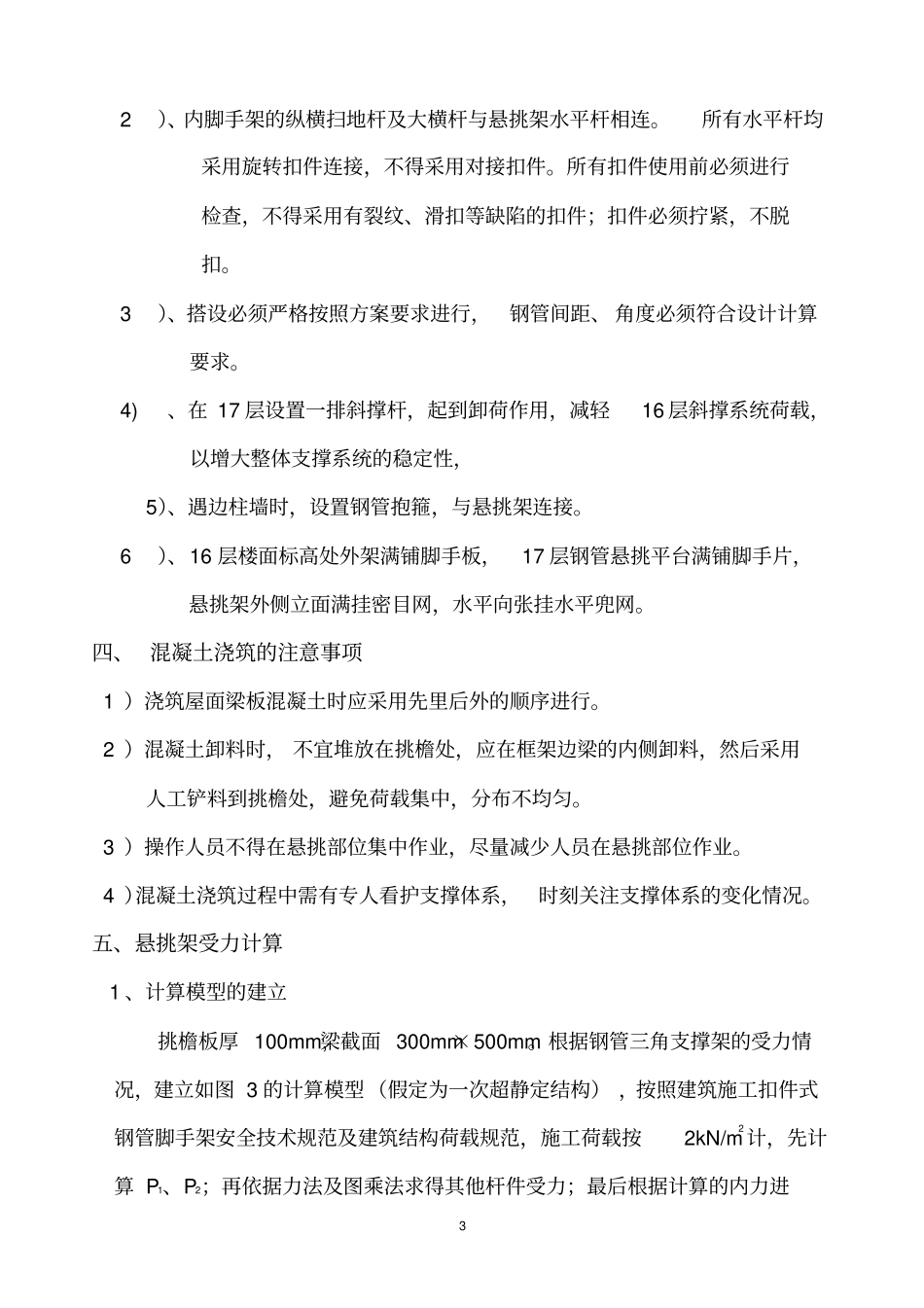

1××××小区工程屋面挑檐钢管三角支撑架方案一、工程概况：本工程位于××××××，本工程地下一层，地上17层，由13幢17层高层住宅及6幢3层住宅组成；13幢高层采用框架剪力墙结构，采用钻孔灌注桩基础；6幢3层住宅，框架结构，采用预应力方桩基础；拟建场地设地下室一层，基坑开挖深度约3m。总建筑面积：88398平方米；总工期：720天。0.000相对于黄海标高8.200室内外高差100mm,建筑物高度(室外地面至主要屋面板的板顶):49.95m。建筑抗震设防类别为丙类,建筑结构安全等级为二级,所在地区的抗震设防烈度为六度,剪力墙抗震等级为四级。本工程砌体施工质量控制等级为B级。本工程结构设计正常使用年限为50年。本工程标准层高2.9m，共17层，屋面挑檐檐口高49.850m,挑檐跨度1.0m（从轴线至最外悬挑距离），如图1所示。2ABCDEOOABCDEP1P2图1屋面挑檐剖面图图2屋面挑檐支撑体系的受力二、方案确定根据工程情况，如采用槽钢悬挑架作支撑，造价高，不经济，经反复论证，决定采用Φ48钢管三角悬挑支撑架作为屋面挑檐的支撑体系。为避免斜撑角度太大，斜撑设置在16层、17层。17层设置垂直支撑。每榀三角形悬挑架纵向间距1.2m，上口垂直支撑横向间距0.8m。三、技术要求1）、14层，15层楼梁板混凝土浇筑时，必须沿建筑四周结构梁预埋Φ48钢管，钢管埋深20cm，上部30cm，并要求14层，15层预埋位置上下对应。32）、内脚手架的纵横扫地杆及大横杆与悬挑架水平杆相连。所有水平杆均采用旋转扣件连接，不得采用对接扣件。所有扣件使用前必须进行检查，不得采用有裂纹、滑扣等缺陷的扣件；扣件必须拧紧，不脱扣。3）、搭设必须严格按照方案要求进行，钢管间距、角度必须符合设计计算要求。4)、在17层设置一排斜撑杆，起到卸荷作用，减轻16层斜撑系统荷载，以增大整体支撑系统的稳定性，5）、遇边柱墙时，设置钢管抱箍，与悬挑架连接。6）、16层楼面标高处外架满铺脚手板，17层钢管悬挑平台满铺脚手片，悬挑架外侧立面满挂密目网，水平向张挂水平兜网。四、混凝土浇筑的注意事项1）浇筑屋面梁板混凝土时应采用先里后外的顺序进行。2）混凝土卸料时，不宜堆放在挑檐处，应在框架边梁的内侧卸料，然后采用人工铲料到挑檐处，避免荷载集中，分布不均匀。3）操作人员不得在悬挑部位集中作业，尽量减少人员在悬挑部位作业。4）混凝土浇筑过程中需有专人看护支撑体系，时刻关注支撑体系的变化情况。五、悬挑架受力计算1、计算模型的建立挑檐板厚100mm,梁截面300mm×500mm。根据钢管三角支撑架的受力情况，建立如图3的计算模型（假定为一次超静定结构），按照建筑施工扣件式钢管脚手架安全技术规范及建筑结构荷载规范，施工荷载按2kN/m2计，先计算P1、P2；再依据力法及图乘法求得其他杆件受力；最后根据计算的内力进4行水平杆及斜支撑杆的受弯、受压验算（按照图3简图进行计算）。XAYAABCDEP1P2NBONEO图3悬挑架各构件的受力2、计算书1）求P1、P2值300X500mm梁模板（扣件式）计算书一、工程属性新浇混凝土梁名称KL新浇混凝土梁计算跨度(m)8混凝土梁截面尺寸(mm×mm)300×500新浇混凝土结构层高(m)2.9梁侧楼板厚度(mm)100二、荷载设计模板及其支架自重标准值G1k(kN/m2)面板0.1面板及小梁0.3模板面板0.5模板及其支架0.75新浇筑混凝土自重标准值G2k(kN/m3)24钢筋自重标准值G3k(kN/m3)梁1.55板1.1施工人员及设备荷载标准值Q1k当计算支架立柱及其他支承结构构件时(kN/m2)1振捣混凝土时产生的荷载标准值Q2k(kN/m2)对水平面模板取值2风荷载标准值ωk(kN/m2)基本风压ω0(kN/m2)0.3非自定义:0.22风压高度变化系数μz0.9风荷载体型系数μs0.8三、模板体系设计新浇混凝土梁支撑方式梁两侧有板，梁板立柱共用(A)梁跨度方向立柱间距la(mm)1200梁两侧立柱间距lb(mm)800步距h(mm)1500新浇混凝土楼板立柱间距l'a(mm)、l'b(mm)1200、800混凝土梁居梁两侧立柱中的位置居中梁左侧立柱距梁中心线距离(mm)400梁底增加立柱根数0梁底支撑小梁根数3每纵距内附加梁底支撑主梁根数2梁底支撑小梁一端悬挑长度(mm)50设计简图如下：6平面图7立面图四、面板验算面板类型覆面木胶合板面板厚度(mm)15面板抗弯强度设计值[f](N/mm2)15面板弹性模量...
