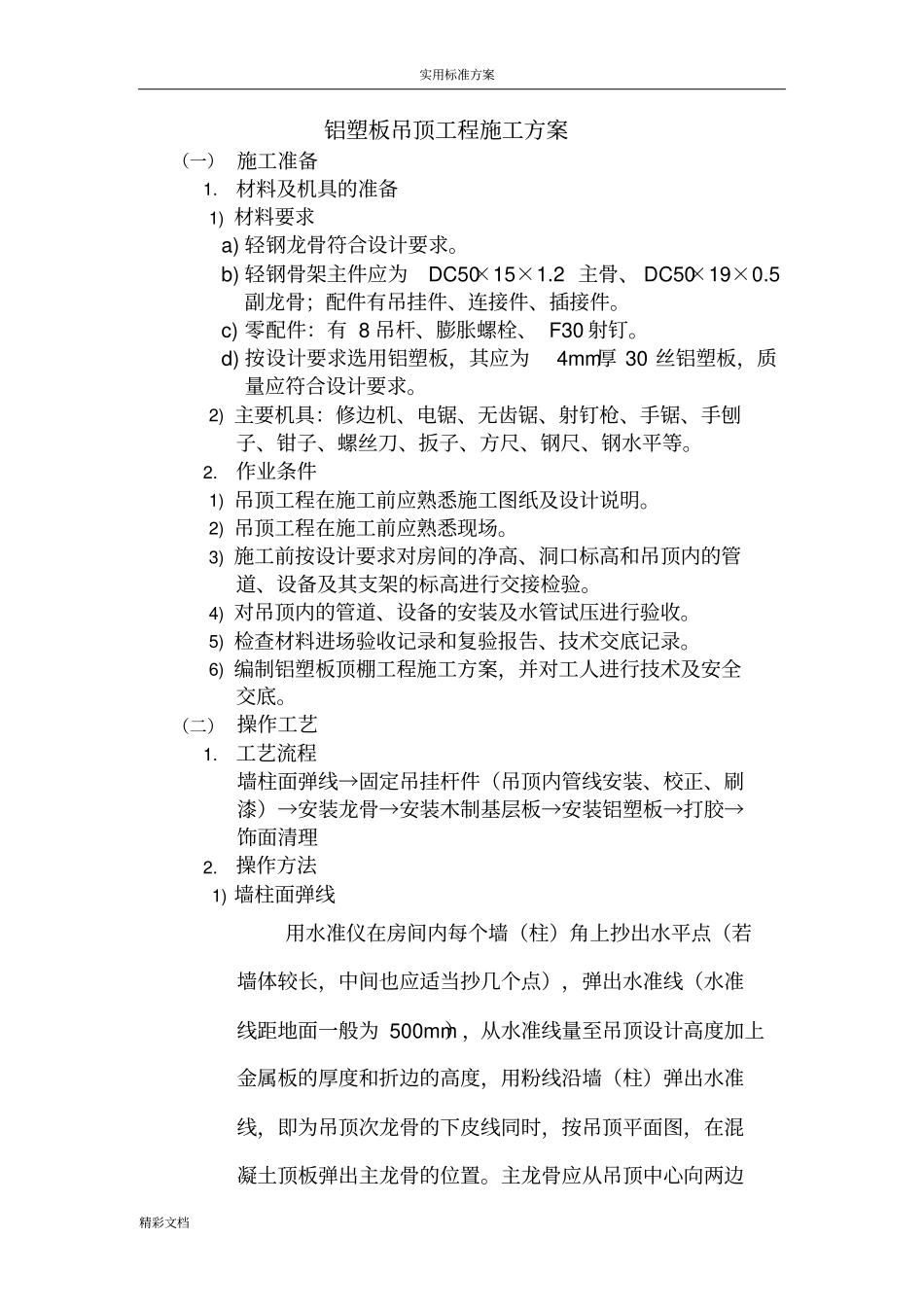

实用标准方案精彩文档铝塑板吊顶工程施工方案（一）施工准备1.材料及机具的准备1)材料要求a)轻钢龙骨符合设计要求。b)轻钢骨架主件应为DC50×15×1.2主骨、DC50×19×0.5副龙骨；配件有吊挂件、连接件、插接件。c)零配件：有8吊杆、膨胀螺栓、F30射钉。d)按设计要求选用铝塑板，其应为4mm厚30丝铝塑板，质量应符合设计要求。2)主要机具：修边机、电锯、无齿锯、射钉枪、手锯、手刨子、钳子、螺丝刀、扳子、方尺、钢尺、钢水平等。2.作业条件1)吊顶工程在施工前应熟悉施工图纸及设计说明。2)吊顶工程在施工前应熟悉现场。3)施工前按设计要求对房间的净高、洞口标高和吊顶内的管道、设备及其支架的标高进行交接检验。4)对吊顶内的管道、设备的安装及水管试压进行验收。5)检查材料进场验收记录和复验报告、技术交底记录。6)编制铝塑板顶棚工程施工方案，并对工人进行技术及安全交底。（二）操作工艺1.工艺流程墙柱面弹线→固定吊挂杆件（吊顶内管线安装、校正、刷漆）→安装龙骨→安装木制基层板→安装铝塑板→打胶→饰面清理2.操作方法1)墙柱面弹线用水准仪在房间内每个墙（柱）角上抄出水平点（若墙体较长，中间也应适当抄几个点），弹出水准线（水准线距地面一般为500mm），从水准线量至吊顶设计高度加上金属板的厚度和折边的高度，用粉线沿墙（柱）弹出水准线，即为吊顶次龙骨的下皮线同时，按吊顶平面图，在混凝土顶板弹出主龙骨的位置。主龙骨应从吊顶中心向两边实用标准方案精彩文档分，最大间距为1000mm，遇到梁和管道固定点大于设计和规程要求，应增加吊杆的固定点。2)固定吊挂杆件吊杆可以采用冷拔钢筋和盘圆钢筋，但采用盘圆钢筋应采用机械将其拉直。上人的吊顶，吊杆长度等于1000mm，可以采用8的吊杆，如果大于1000mm，应采用10的吊杆，并设置反向支撑。吊杆的一端同L30×30×3角码焊接（角码的孔径应根据吊杆和膨胀螺栓的直径确定），另一端可以用攻丝套出大于100mm的丝杆，也可以买成品丝杆焊接。制作好的吊杆应做防锈处理。制作好的吊杆用膨胀螺栓固定在楼板上，用冲击电锤打孔，孔径应稍大于膨胀螺栓的直径。3)龙骨安装a)安装边龙骨边龙骨的安装应按设计要求弹线，沿墙（柱）上的水平龙骨线把L形镀锌轻钢条用自攻螺丝固定在预埋木砖上，如为混凝土墙（柱）上可用射钉固定，射钉间距应不大于吊顶次龙骨的间距。如罩面板是固定的单铝板或铝塑板可以用密封胶直接收边，也可以加阴角进行修饰。b)安装主龙骨主龙骨应吊挂在吊杆上。主龙骨间距900～1000mm。主龙骨分不上人UC38小龙骨，上人UC60大龙骨二种。主龙骨一般宜平行房间长向安装，同时应起拱，起拱高实用标准方案精彩文档度为房间跨度的1／200～1／300。主龙骨的悬臂段不应大于300mm，否则应增加吊杆。主龙骨的接长应采取对接，相邻龙骨的对接接头要相互错开。主龙骨挂好后应基本调平。c)安装次龙骨次龙骨间距根据设计要求施工。可以用型钢或方铝管做主龙骨，与吊杆直接焊接或螺栓连接，条形或方形的金属罩面板的次龙骨，应使用专用次龙骨，与主龙骨直接连接。用T形镀锌铁片连接件把次龙骨固定在主龙骨上时，次龙骨的两端应搭在L形边龙骨的水平翼缘上。在通风、水电等洞口周围应设附加龙骨，附加龙骨的连接用拉铆钉铆固。4)安装木制基层板木制基层板采用18mm厚大芯板或者12mm厚埃特板，根据设计要求及防火要求，必须刷两道防火涂料，然后才能安装，安装采用错缝搭接，以防变形。固定木制基层板一般采用4mm长自攻螺丝与吊顶龙骨连接，间距不应超过150mm。5)安装铝塑板铝塑板采用单面铝塑板，根据设计要求，裁成需要的形状，用胶贴在事先封好的底板上，可以根据设计要求留出适当的胶缝。胶粘剂粘贴时，涂胶应均匀；粘贴时，应采用临时固定措施，并应及时擦去挤出的胶液。实用标准方案精彩文档6)打胶在打封闭胶时，应先用美纹纸带将饰面板保护好，待胶打好后，撕去美纹纸带，清理板面。（三）铝塑板吊顶的质量关键要点1.材料的关键要求铝塑板涂饰必须色泽一致，表面平整，几何尺寸误差在允许范围内，宜负误差。2.技术关键要求弹线必须准确，经复验后方可进行下道工序。铝塑板加工尺寸必须准确，安装时拉通线。3.质量关...
