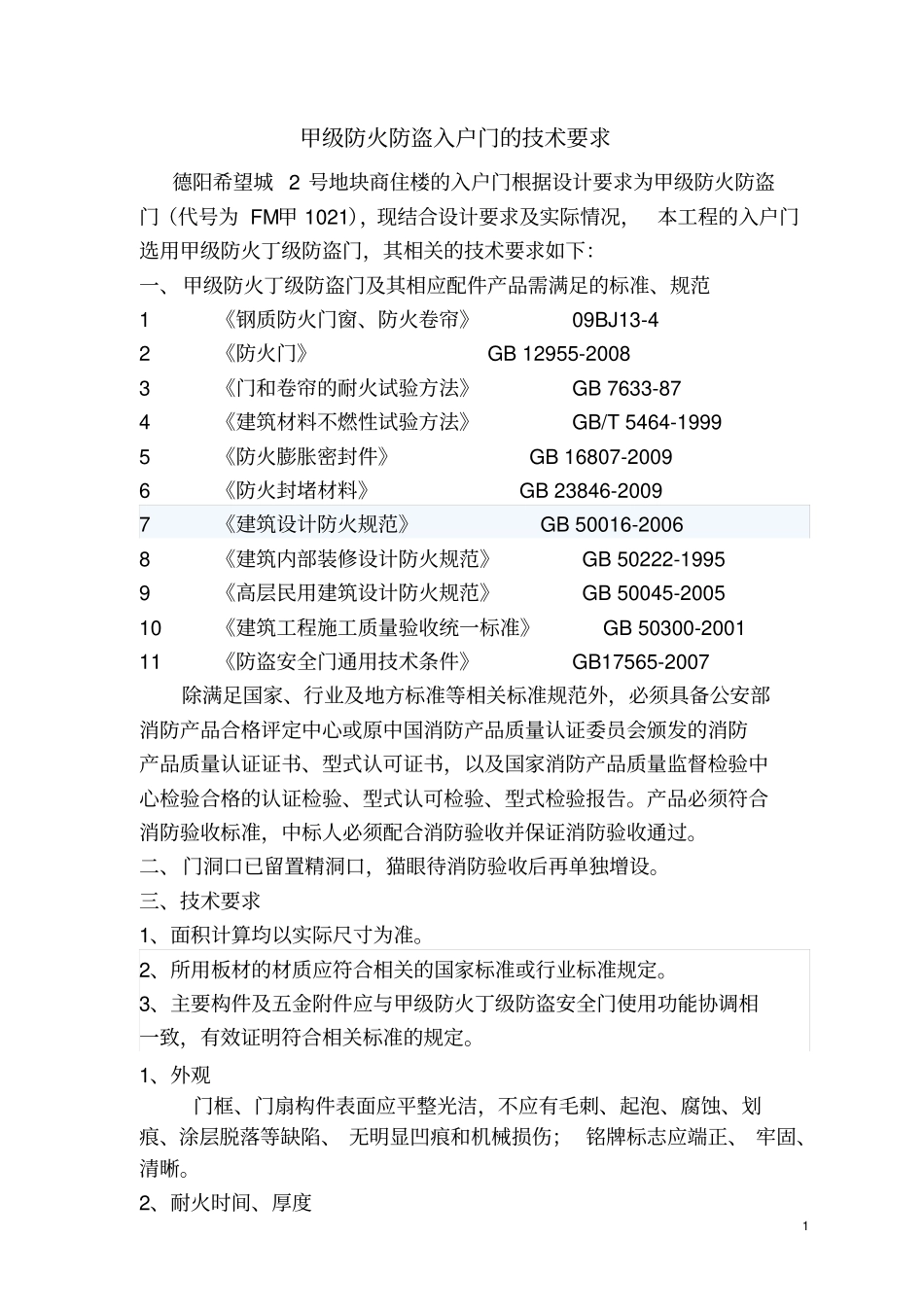

1甲级防火防盗入户门的技术要求德阳希望城2号地块商住楼的入户门根据设计要求为甲级防火防盗门（代号为FM甲1021），现结合设计要求及实际情况，本工程的入户门选用甲级防火丁级防盗门，其相关的技术要求如下：一、甲级防火丁级防盗门及其相应配件产品需满足的标准、规范1《钢质防火门窗、防火卷帘》09BJ13-42《防火门》GB12955-20083《门和卷帘的耐火试验方法》GB7633-874《建筑材料不燃性试验方法》GB/T5464-19995《防火膨胀密封件》GB16807-20096《防火封堵材料》GB23846-20097《建筑设计防火规范》GB50016-20068《建筑内部装修设计防火规范》GB50222-19959《高层民用建筑设计防火规范》GB50045-200510《建筑工程施工质量验收统一标准》GB50300-200111《防盗安全门通用技术条件》GB17565-2007除满足国家、行业及地方标准等相关标准规范外，必须具备公安部消防产品合格评定中心或原中国消防产品质量认证委员会颁发的消防产品质量认证证书、型式认可证书，以及国家消防产品质量监督检验中心检验合格的认证检验、型式认可检验、型式检验报告。产品必须符合消防验收标准，中标人必须配合消防验收并保证消防验收通过。二、门洞口已留置精洞口，猫眼待消防验收后再单独增设。三、技术要求1、面积计算均以实际尺寸为准。2、所用板材的材质应符合相关的国家标准或行业标准规定。3、主要构件及五金附件应与甲级防火丁级防盗安全门使用功能协调相一致，有效证明符合相关标准的规定。1、外观门框、门扇构件表面应平整光洁，不应有毛刺、起泡、腐蚀、划痕、涂层脱落等缺陷、无明显凹痕和机械损伤；铭牌标志应端正、牢固、清晰。2、耐火时间、厚度2耐火时间：不低于1.5h。钢制材料厚度部位名称材料厚度（mm）门扇内外钢板≥0.8门框板≥1.5门扇≥68铰链板≥3.0不带螺孔的加固件≥1.2带螺孔的加固件≥3.03、加工尺寸允许最大偏差如下表：部位名称偏差范围（mm）门扇高度±2门扇宽度±2门扇厚度+2，-1门框槽口高度±3门框侧壁宽度±2门框槽口宽度±24、填充物：符合环保要求和规范要求的防火填充材料（如内填充珍珠岩防火材料）；提供国家相关部门颁发的检测合格报告。5、密封要求：门框设置密封槽，槽内镶嵌耐火阻燃的防火膨胀胶条；防火膨胀胶条膨胀性能：在升温100℃膨胀扩大2-3倍。耐温性：温升至980℃时，不燃烧、不灰化、耐酸、碱、水性；浸泡72h以上，无溶蚀、无溶胀，重量变化率小于6%。提供国家相关部门颁发的检测合格报告。6、门框、门扇要求：（1）门框锁孔与锁舌的最大配合间隙不应大于3mm；（2）门扇与门框的搭接宽度不应小于15mm,间隙不应大于2.5mm；（3）门扇与门框的铰链贴和间隙不大于2mm,门的开启边在关门状态与门框贴合面间隙不大于3mm；（4）门扇与下框间隙不大于5mm,门扇的表面平整度不大于2mm；3（5）门框与与门扇搭接的裁口处应有密封条。密封条应符合GB16807的防火规定；（6）门框与门扇的锁闭点数不少于6个；（7）防破坏时间必须大于6分钟。7、门框采用整体结构，折弯气密压槽与门框用一块钢板一次成型，经数控折弯自动定位，强度高；定位准确；门框采用镶嵌式气密条结构，开启关闭无噪音，气密性好。8、门扇需配置3块以上镀锌合页。9、门表面漆采用热转印技术；涂层要求均匀，平整，光滑。10、下门槛使用1.0mm的不锈钢。四、五金技术要求1、所有五金配件应提供国家相关部门颁发的检测合格报告。2、安装于防火门上所有五金配件其熔融温度不低于摄氏950度。防火门开启力推力≤80N。3、所有五金件应满足国家及地方消防专业检测要求。4、门铰链要求：隐形可调试铰链（1）、门铰链应能支持门重量，门在开启90度过程中，门不应产生倾斜，门铰链轴线不应产生大于2mm位移。（2）、铰链必须开启灵活，在不大于49N拉力作用下，门体可灵活转动90度。（3）、门铰链必须在强度上能承受使用普通机械手工工具对铰链实施冲击、錾切破坏时传给铰链的冲击力和撬扒力矩。在规定的时间内，门铰链应无断裂现象。6、锁具要求（1）、锁具必须经过公安消防部门检测中心检测合格的防火锁具；（2）、需提供检测报告及合格证明，必要时需对产品进行抽样检查；（3）、防火锁通过旋转手轮锁死，手轮...
