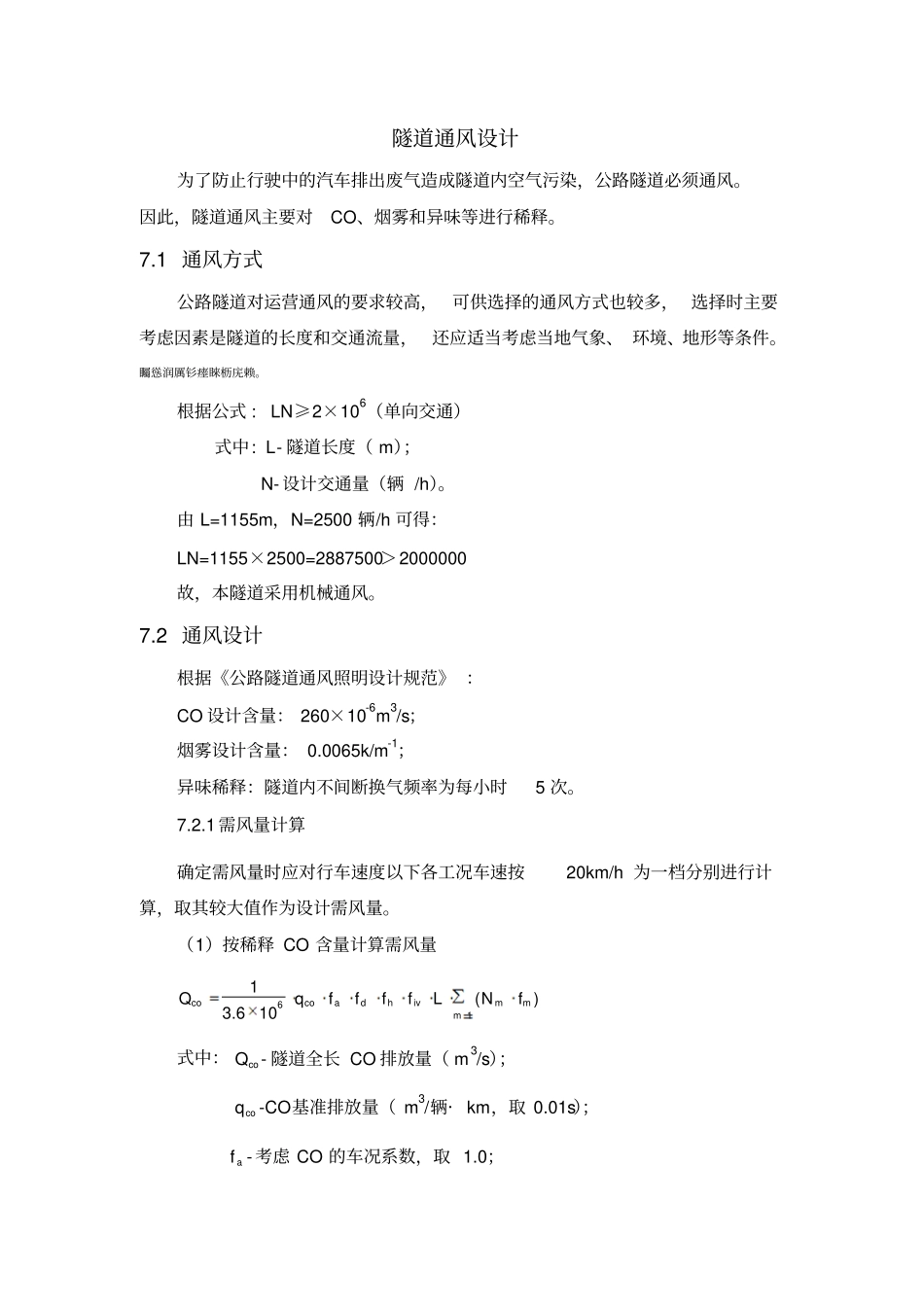

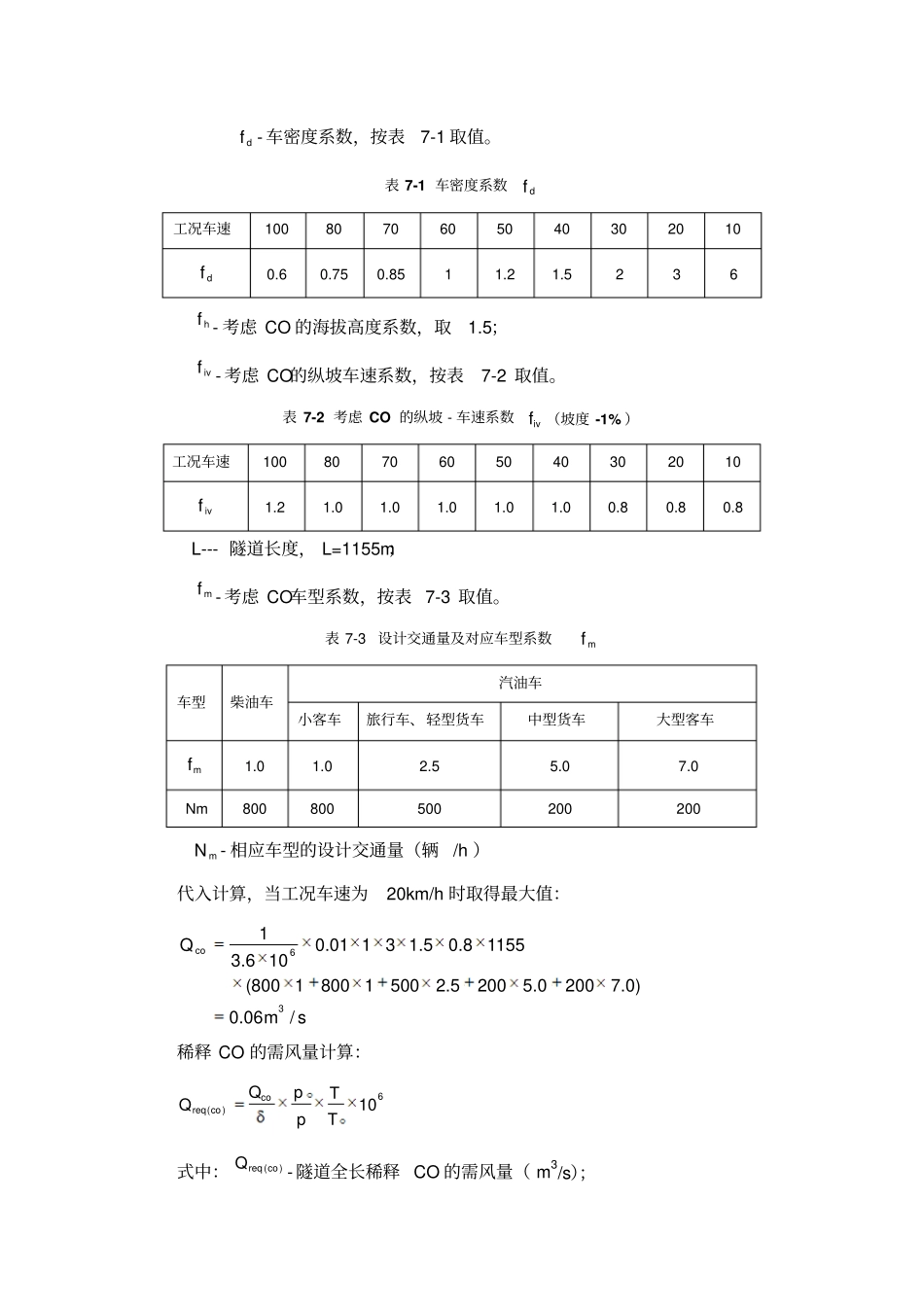

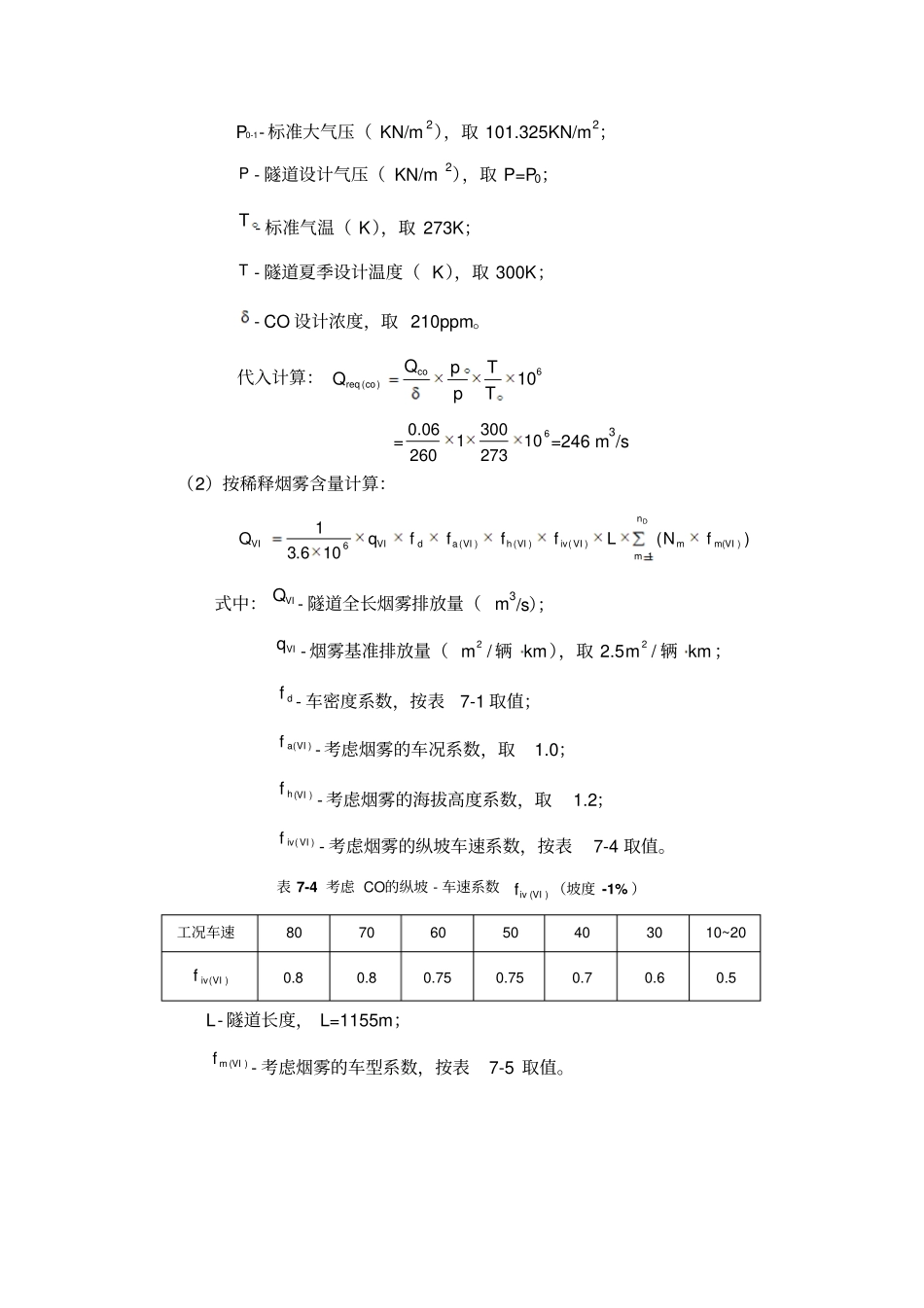

隧道通风设计为了防止行驶中的汽车排出废气造成隧道内空气污染，公路隧道必须通风。因此，隧道通风主要对CO、烟雾和异味等进行稀释。7.1通风方式公路隧道对运营通风的要求较高，可供选择的通风方式也较多，选择时主要考虑因素是隧道的长度和交通流量，还应适当考虑当地气象、环境、地形等条件。矚慫润厲钐瘗睞枥庑赖。根据公式:LN≥2×106（单向交通）式中:L-隧道长度（m）；N-设计交通量（辆/h）。由L=1155m，N=2500辆/h可得：LN=1155×2500=2887500＞2000000故，本隧道采用机械通风。7.2通风设计根据《公路隧道通风照明设计规范》：CO设计含量：260×10-6m3/s；烟雾设计含量：0.0065k/m-1；异味稀释：隧道内不间断换气频率为每小时5次。7.2.1需风量计算确定需风量时应对行车速度以下各工况车速按20km/h为一档分别进行计算，取其较大值作为设计需风量。（1）按稀释CO含量计算需风量611()3.610cocoadhivmmmQqffffLNf式中：coQ-隧道全长CO排放量（m3/s）；coq-CO基准排放量（m3/辆·km，取0.01s）；af-考虑CO的车况系数，取1.0；df-车密度系数，按表7-1取值。表7-1车密度系数df工况车速1008070605040302010df0.60.750.8511.21.5236hf-考虑CO的海拔高度系数，取1.5；ivf-考虑CO的纵坡车速系数，按表7-2取值。表7-2考虑CO的纵坡-车速系数ivf（坡度-1%）工况车速1008070605040302010ivf1.21.01.01.01.01.00.80.80.8L---隧道长度，L=1155m；mf-考虑CO车型系数，按表7-3取值。表7-3设计交通量及对应车型系数mf车型柴油车汽油车小客车旅行车、轻型货车中型货车大型客车mf1.01.02.55.07.0Nm800800500200200mN-相应车型的设计交通量（辆/h）代入计算，当工况车速为20km/h时取得最大值：sm/0.067.0)2005.02002.550018001(80015510.81.5310.01103.61Q36co稀释CO的需风量计算：6)(10TTppQQcocoreq式中：)(coreqQ-隧道全长稀释CO的需风量（m3/s）；P0-1-标准大气压（KN/m2），取101.325KN/m2；P-隧道设计气压（KN/m2），取P=P0；T-标准气温（K），取273K；T-隧道夏季设计温度（K），取300K；-CO设计浓度，取210ppm。代入计算：6)(10TTppQQcocoreq=61027330012600.06=246m3/s（2）按稀释烟雾含量计算：DnmVImmVIivVIhVIadVIVIfNLffffqQ1)()()()(6)(106.31式中：VIQ-隧道全长烟雾排放量（m3/s）；VIq-烟雾基准排放量（kmm辆/2），取2.5kmm辆/2；df-车密度系数，按表7-1取值；)(VIaf-考虑烟雾的车况系数，取1.0；)(VIhf-考虑烟雾的海拔高度系数，取1.2；)(VIivf-考虑烟雾的纵坡车速系数，按表7-4取值。表7-4考虑CO的纵坡-车速系数)(VIivf（坡度-1%）工况车速80706050403010~20)(VIivf0.80.80.750.750.70.60.5L-隧道长度，L=1155m；)(VImf-考虑烟雾的车型系数，按表7-5取值。表7-5考虑烟雾的车型系数)(VImf柴油机车型轻型货车中型货车重型客车、大型客车、拖挂车集装箱车)(VImf0.41.01.53~4mN300300100100mN-相应车型的设计交通量（辆/h）。代入计算，当工况车速为20km/h时取得最大值：)10031005.130013004.0(15510.51.331.05.2106.316VIQ=1.36sm/3稀释烟雾的需风量：KQQVIVIreq)(式中：)(VIreqQ-隧道全长稀释烟雾的需风量（sm/3）；K-烟雾设计浓度（1m），取0.0065；代入计算：smQVIreq/2.2090065.036.13)(（3）确定隧道通风量：7.2.2隧道通风计算（1）自然风阻力计算22)1(nrremvDLP式中：mP-自然风阻力（2/mN）；e-隧道入口损失系数，取0.6；r-隧道壁面摩阻损失系数，取0.02；L-1155m；smQQcoreq/2463)(rD-隧道断面当量直径（m）。隧道当量直径按下式计算：rrrCAD4式中：rA-隧道净空断面积（m2），为69.5；rC-隧道净空周长（m），为32.2，则：rD=8.6；-空气密度（3/mkg），取1.20；nv-自然风作用引起的洞内风速（sm/），取2.5。代入计算：22/1.165.2220.1)6.8115502.060.01(mNPm（2）交通风力计算2)(2)()(2)(2rtrmrtrmtvvnAAvvnAAP式中：tP-交通风阻力（2/mN）；n-隧道内与rv同向的车辆数；n-隧道内与rv反向的车辆数；rv-隧道设计风速（sm/），取5.0；)(tv-与rv同向的各工况车速（sm/）；)(tv-与rv反向的各工况车速（sm/）；mA-汽车等效阻抗面积（2m）。上式可化简为：2)(2rtrmtvvnAAP式中：8.288....
