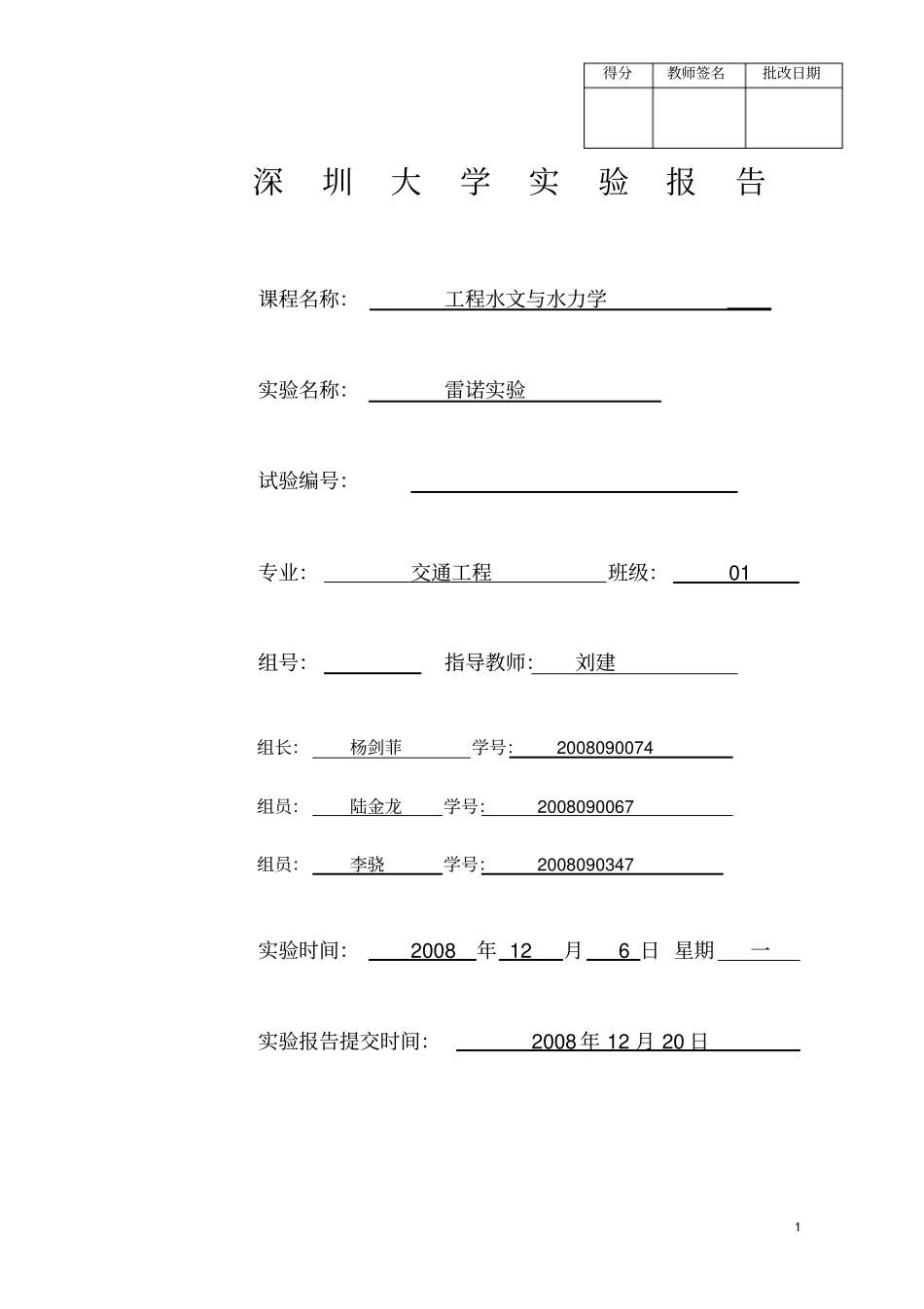

1深圳大学实验报告课程名称：工程水文与水力学实验名称：雷诺实验试验编号：专业：交通工程班级：01组号：指导教师：刘建组长：杨剑菲学号：2008090074组员：陆金龙学号：2008090067组员：李骁学号：2008090347实验时间：2008年12月6日星期一实验报告提交时间：2008年12月20日得分教师签名批改日期2一、实验目的：1、观察层流、紊流的流态及其转换特性2、测定雷诺数，掌握圆管流态判别准则3、学习古典流体力学中应用无量纲参数进行实验研究的方法，了解其实用意义二、实验原理：Re=vd/v=4Q/∏dv=KQ;k=4/∏dv三、实验内容和步骤：.1、测记本实验的有关常数；2、观察两种流态；打开水箱开关使水箱冲水溢流水位，经稳定后，注入颜色水（本实验使用墨水）与管中，通过调节调节阀观察紊流与层流之间的转换，分别观察层流与紊流的水力特征。3、测定下临界雷诺数；首先，把水量调至最大，管中呈现完全紊流，逐渐调小水量，待管中流量刚好使颜色水在全管呈现一条直线时，拉开阀门并开始记录时间，过一定的时间（几十秒左右）关闭阀门并停止记录时间，从仪器中读取温度跟质量，根据公式计算下临界雷诺系数，并与公认（2320）比较，相差太大需重测。然后，测定上临界雷诺数。调节调节阀，使流量从下临界时的流量逐渐增大，当色流刚好开始散开时，等稳定一段时间，拉开阀门并开始记录时间，过一定的时间（几十秒左右）关闭阀门并停止记录时间，从仪器中读取温度跟质量，根据公式计算上临界雷诺数。注意：1）每调节阀门一次，均需等待稳定几分钟；2）关小阀门过程中，只许渐小，不许开大；3）随出水流量减小，应适当调小开关（右旋），以减小溢流量引发的扰动；3四、数据记录：实验次序颜色水线形态水体积V（cm时间T（s）流量Q（cm雷诺数Re阀门开度增（↑）或减（↓）备注1稳定直线55922.5624.7782577减（↓）2完全散开7599.3581.1768442增（↑）3稳定直线51521.1224.3842536减（↓）4完全散开90511.3379.8768306增（↑）5稳定直线41318.2522.6312353减（↓）6完全散开108814.5474.8287781增（↑）测下临界雷诺数（平均值）Rec=2488五、数据处理：管径：d=1.37cm水温：25.1℃运动黏度：v=0.01775/（1+0.0337t+0.000221t）=0.00089416cm/s计算常数：K=103.991s/cm雷诺数：Re=Q×K4六、实验结论:临界雷诺数为2320，Re<2320时，该流体为层流，Re>2320时，该流体为紊流。本次实验测定的雷诺数在2320附近波动，基本掌握了圆管流态判别准则。七：问答题：问：流态为什么采用无量纲参数，而不采用临界流速？答：采用临界流速VVk时。只可能是紊流，而当Vk
