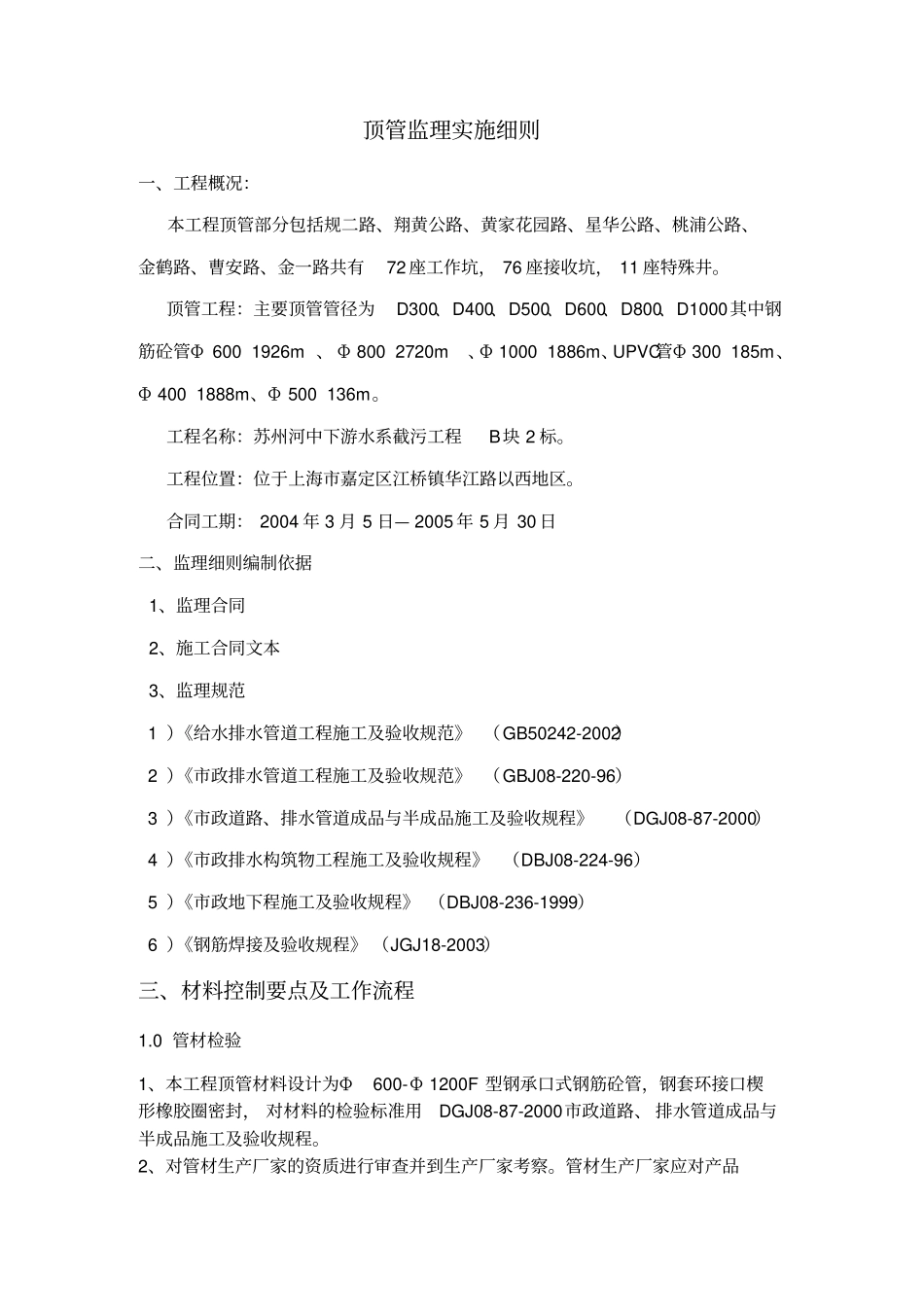

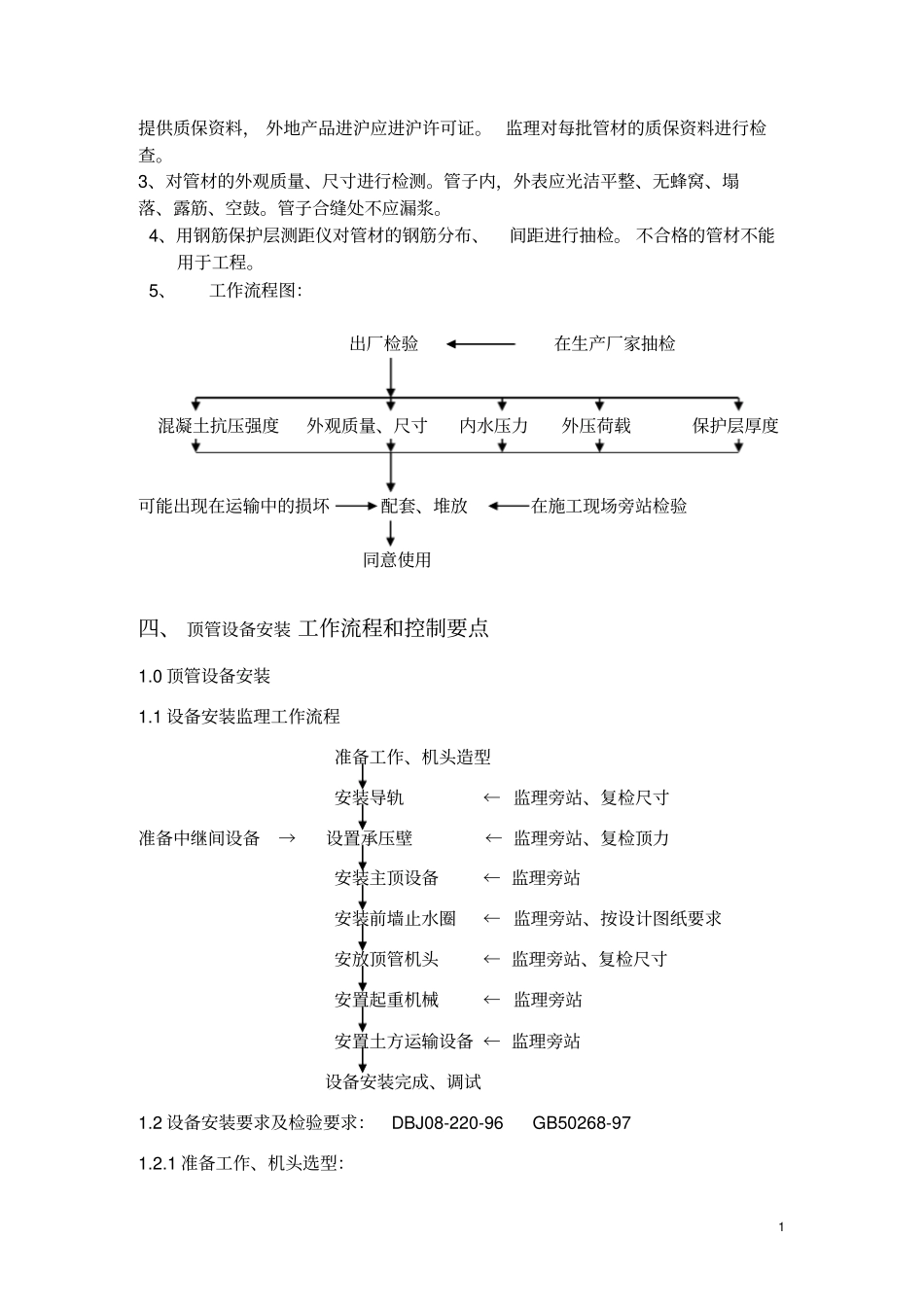

顶管监理实施细则一、工程概况：本工程顶管部分包括规二路、翔黄公路、黄家花园路、星华公路、桃浦公路、金鹤路、曹安路、金一路共有72座工作坑，76座接收坑，11座特殊井。顶管工程：主要顶管管径为D300、D400、D500、D600、D800、D1000其中钢筋砼管Φ6001926m、Φ8002720m、Φ10001886m、UPVC管Φ300185m、Φ4001888m、Φ500136m。工程名称：苏州河中下游水系截污工程B块2标。工程位置：位于上海市嘉定区江桥镇华江路以西地区。合同工期：2004年3月5日—2005年5月30日二、监理细则编制依据1、监理合同2、施工合同文本3、监理规范1）《给水排水管道工程施工及验收规范》（GB50242-2002）2）《市政排水管道工程施工及验收规范》（GBJ08-220-96）3）《市政道路、排水管道成品与半成品施工及验收规程》（DGJ08-87-2000）4）《市政排水构筑物工程施工及验收规程》（DBJ08-224-96）5）《市政地下程施工及验收规程》（DBJ08-236-1999）6）《钢筋焊接及验收规程》（JGJ18-2003）三、材料控制要点及工作流程1.0管材检验1、本工程顶管材料设计为Φ600-Φ1200F型钢承口式钢筋砼管，钢套环接口楔形橡胶圈密封，对材料的检验标准用DGJ08-87-2000市政道路、排水管道成品与半成品施工及验收规程。2、对管材生产厂家的资质进行审查并到生产厂家考察。管材生产厂家应对产品1提供质保资料，外地产品进沪应进沪许可证。监理对每批管材的质保资料进行检查。3、对管材的外观质量、尺寸进行检测。管子内，外表应光洁平整、无蜂窝、塌落、露筋、空鼓。管子合缝处不应漏浆。4、用钢筋保护层测距仪对管材的钢筋分布、间距进行抽检。不合格的管材不能用于工程。5、工作流程图：出厂检验在生产厂家抽检混凝土抗压强度外观质量、尺寸内水压力外压荷载保护层厚度可能出现在运输中的损坏配套、堆放在施工现场旁站检验同意使用四、顶管设备安装工作流程和控制要点1.0顶管设备安装1.1设备安装监理工作流程准备工作、机头造型安装导轨←监理旁站、复检尺寸准备中继间设备→设置承压壁←监理旁站、复检顶力安装主顶设备←监理旁站安装前墙止水圈←监理旁站、按设计图纸要求安放顶管机头←监理旁站、复检尺寸安置起重机械←监理旁站安置土方运输设备←监理旁站设备安装完成、调试1.2设备安装要求及检验要求：DBJ08-220-96GB50268-971.2.1准备工作、机头选型：21、本工程项目根据上海市城市建设设计研究院提供图纸中显示，顶管工作区域为4层土质分别是＜3＞灰色淤泥质粉质粘土，＜3＞夹灰色粘质粉土夹淤泥质粉质粘土。＜3＞灰色淤泥质粉质粘土，＜4＞灰色淤泥质粘土。依据对地层稳定措施，地质条件、环境条件及在粘性土层中必须控制地面隆陷时，施工单位采用多刀盘土压平衡顶管机进行顶管施工。2、另外根据不同的工程进展，水文地质与施工环境等条件合理选择其它顶管机头并且应在保证工程质量、安全、文明施工、保护地面建筑物与地下管线，维持道路交通的基础上进行选择。3、顶管设备，必须经过维修保养，经检验合格后方可运入施工现场。进入工作坑安装时，应进行单机和整机联动调试，顶进中应贯彻例行保养制度。1.2.2安装导轨1、导轨可采用装配式导轨，安置在砼基础面上，导轨定位后必须稳固、正确，在顶进中承受各种负载，应不位移、不变形、不沉降。2、导轨安放前，应先复核管道中心位置。3、两根轨道必须平行、等高、导轨面的中心标高宜按设计沟底标高设置，在顶进中应经常复测调整，坡度应与设计管道坡度相一致。3、导轨有轻型和重型两种，由钢轨、横梁和支座垫板组成。轻型导轨适用于ф1650以下的中小口径顶管，重型导轨适用于ф1800以上的大口径顶管，其长度应符合顶管掘进机出坑时的稳定，混凝土管口连接和出土的要求，布置形式如图所示。导轨安装的允许偏差应为：轴线位置：3mm顶面高程：0~+3mm两轨内距：±2mm35、当导轨的中心标高与设计沟底标高一致时，其不同钢筋混凝土管的导轨轨距如下：管径（mm）8001000/管径厚度（mm）82.5100/计算轨距（mm）540663/1.2.3设置承压壁1、承压壁必须具有足够的强度和刚度，以承受传递全部顶力，且在根据最大顶力计算值计算顶力时，应留有较大安全度。2、为增强钢板桩后背...
