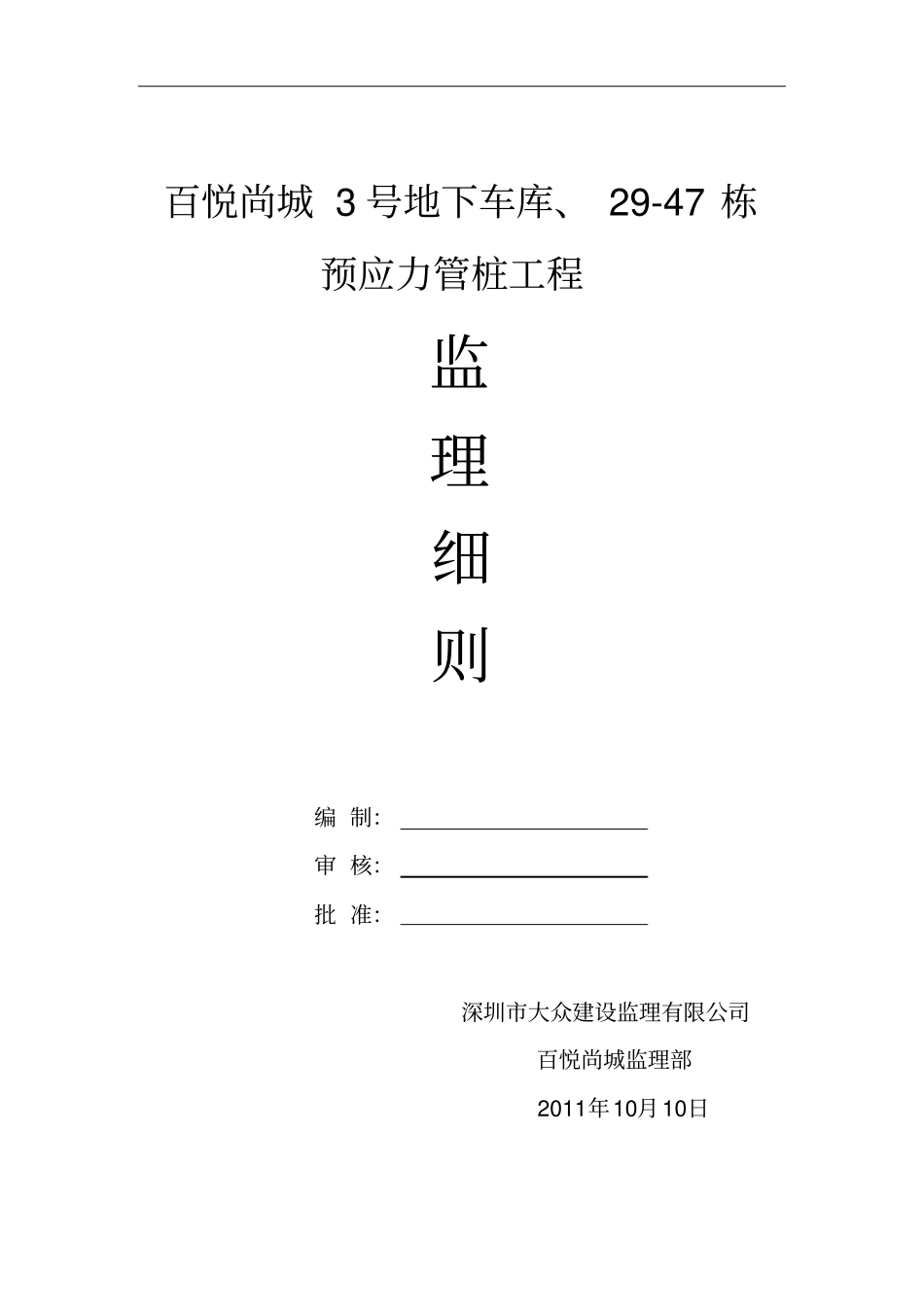

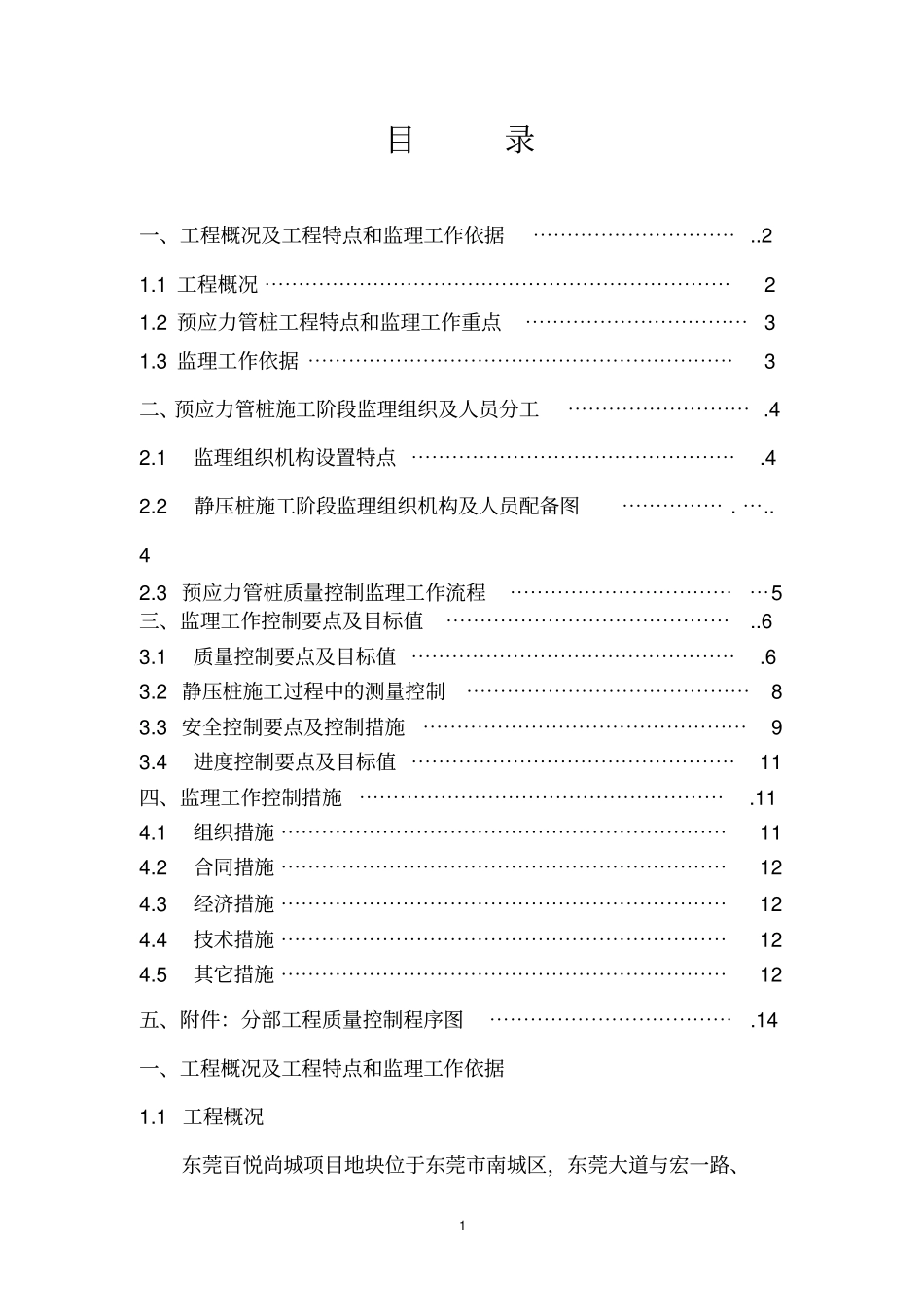

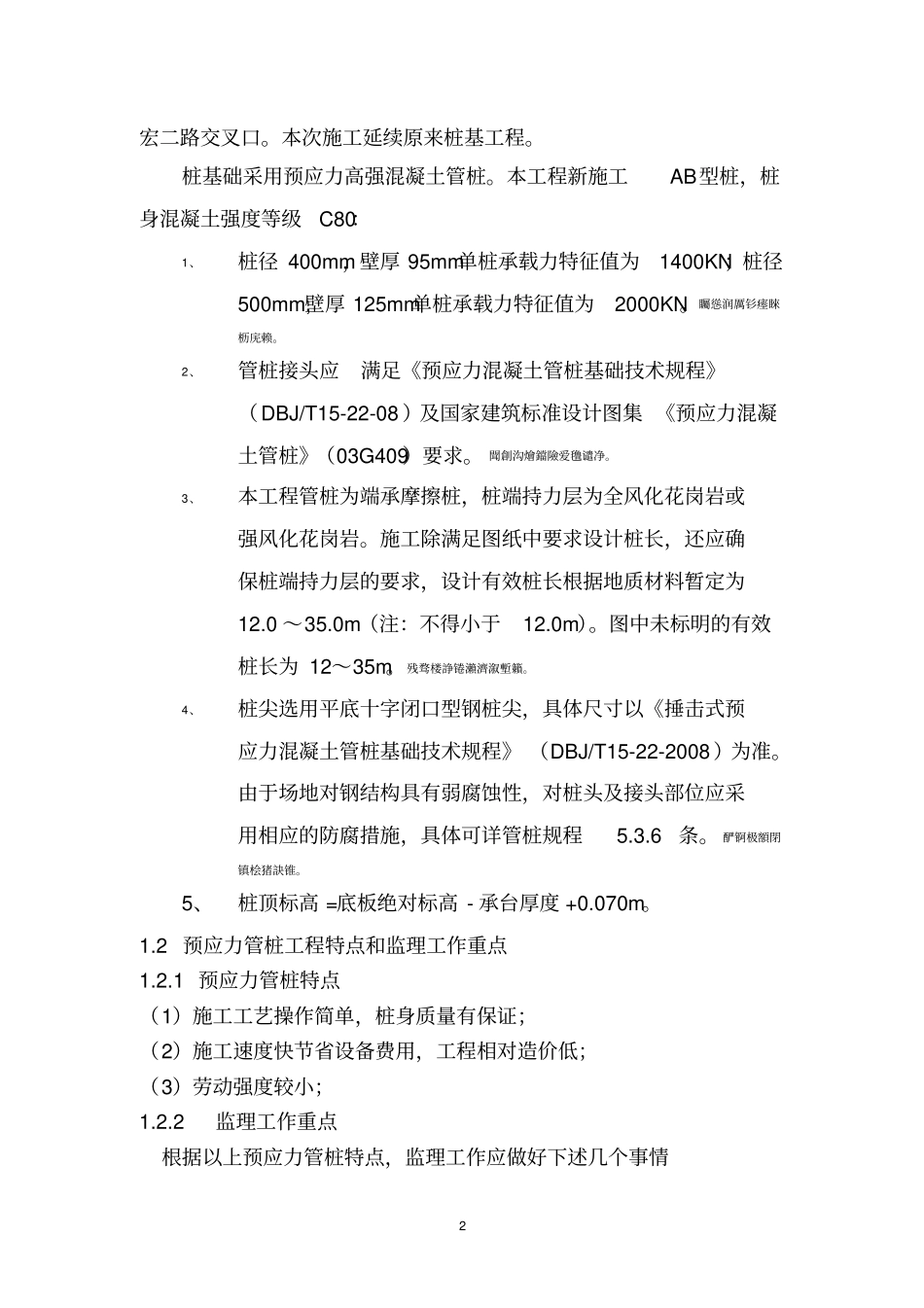

百悦尚城3号地下车库、29-47栋预应力管桩工程监理细则编制：审核：批准：深圳市大众建设监理有限公司百悦尚城监理部2011年10月10日1目录一、工程概况及工程特点和监理工作依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..21.1工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯21.2预应力管桩工程特点和监理工作重点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯31.3监理工作依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3二、预应力管桩施工阶段监理组织及人员分工⋯⋯⋯⋯⋯⋯⋯⋯⋯.42.1监理组织机构设置特点⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.42.2静压桩施工阶段监理组织机构及人员配备图⋯⋯⋯⋯⋯.⋯..42.3预应力管桩质量控制监理工作流程⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5三、监理工作控制要点及目标值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯..63.1质量控制要点及目标值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.63.2静压桩施工过程中的测量控制⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯83.3安全控制要点及控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯93.4进度控制要点及目标值⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11四、监理工作控制措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.114.1组织措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯114.2合同措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.3经济措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.4技术措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯124.5其它措施⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12五、附件：分部工程质量控制程序图⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯.14一、工程概况及工程特点和监理工作依据1.1工程概况东莞百悦尚城项目地块位于东莞市南城区，东莞大道与宏一路、2宏二路交叉口。本次施工延续原来桩基工程。桩基础采用预应力高强混凝土管桩。本工程新施工AB型桩，桩身混凝土强度等级C80：1、桩径400mm，壁厚95mm单桩承载力特征值为1400KN；桩径500mm,壁厚125mm单桩承载力特征值为2000KN。矚慫润厲钐瘗睞枥庑赖。2、管桩接头应满足《预应力混凝土管桩基础技术规程》（DBJ/T15-22-08）及国家建筑标准设计图集《预应力混凝土管桩》（03G409）要求。聞創沟燴鐺險爱氇谴净。3、本工程管桩为端承摩擦桩，桩端持力层为全风化花岗岩或强风化花岗岩。施工除满足图纸中要求设计桩长，还应确保桩端持力层的要求，设计有效桩长根据地质材料暂定为12.0～35.0m（注：不得小于12.0m）。图中未标明的有效桩长为12～35m。残骛楼諍锩瀨濟溆塹籟。4、桩尖选用平底十字闭口型钢桩尖，具体尺寸以《捶击式预应力混凝土管桩基础技术规程》（DBJ/T15-22-2008）为准。由于场地对钢结构具有弱腐蚀性，对桩头及接头部位应采用相应的防腐措施，具体可详管桩规程5.3.6条。酽锕极額閉镇桧猪訣锥。5、桩顶标高=底板绝对标高-承台厚度+0.070m。1.2预应力管桩工程特点和监理工作重点1.2.1预应力管桩特点（1）施工工艺操作简单，桩身质量有保证；（2）施工速度快节省设备费用，工程相对造价低；（3）劳动强度较小；1.2.2监理工作重点根据以上预应力管桩特点，监理工作应做好下述几个事情3（1）根据地质报告，对现场施工中可能出现的问题进行评价，并提出相应的措施。（2）详细的施工现场记录，掌握完整的原始资料。（3）认真审核预应力管桩施工方案，尤其是安全技术措施，确保施工作业人员和监理人员的安全。1.3监理工作依据1.3.1为保证预应力管桩的施工质量和施工安全，项目监理部依据监理规划、施工合同文件、施工图、《建筑地基基础设计规范》（GB50007-2002）、广东省《建筑地基基础设计规范》（DBJ15-31-2003）、《锤击式预应力混凝土管桩基础技术规范》（DBJT15-22-2008）、国家建筑标准设计图集《预应力混凝土管桩》（03G409）,韶关地质工程勘察院提供的《东莞百悦尚城22～28栋拟建场地岩土工程勘察报告》（2010年4月）、《桩基技术规范》（JGJ94-94）、《建筑地基基础工程施工质量验收规范》（GB50202-2002）、《广东省建筑施工安全管理资料统一用表》；彈贸摄尔霁毙攬砖卤庑。1.3.2国家标准《建筑地基基础工程施工质量验收规范》(GB50202-2002)等展开监理工作；二、预应力管桩施...
