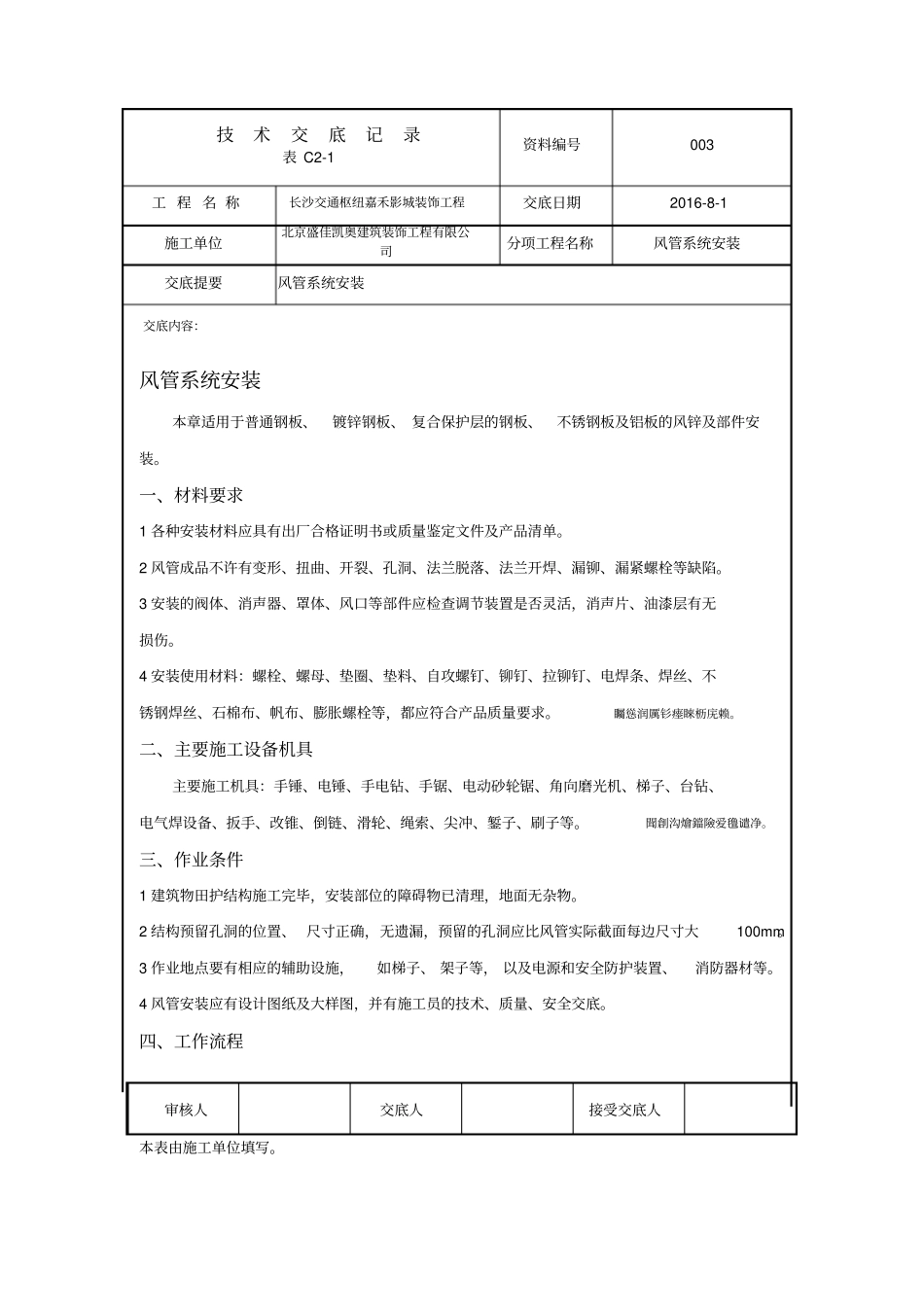

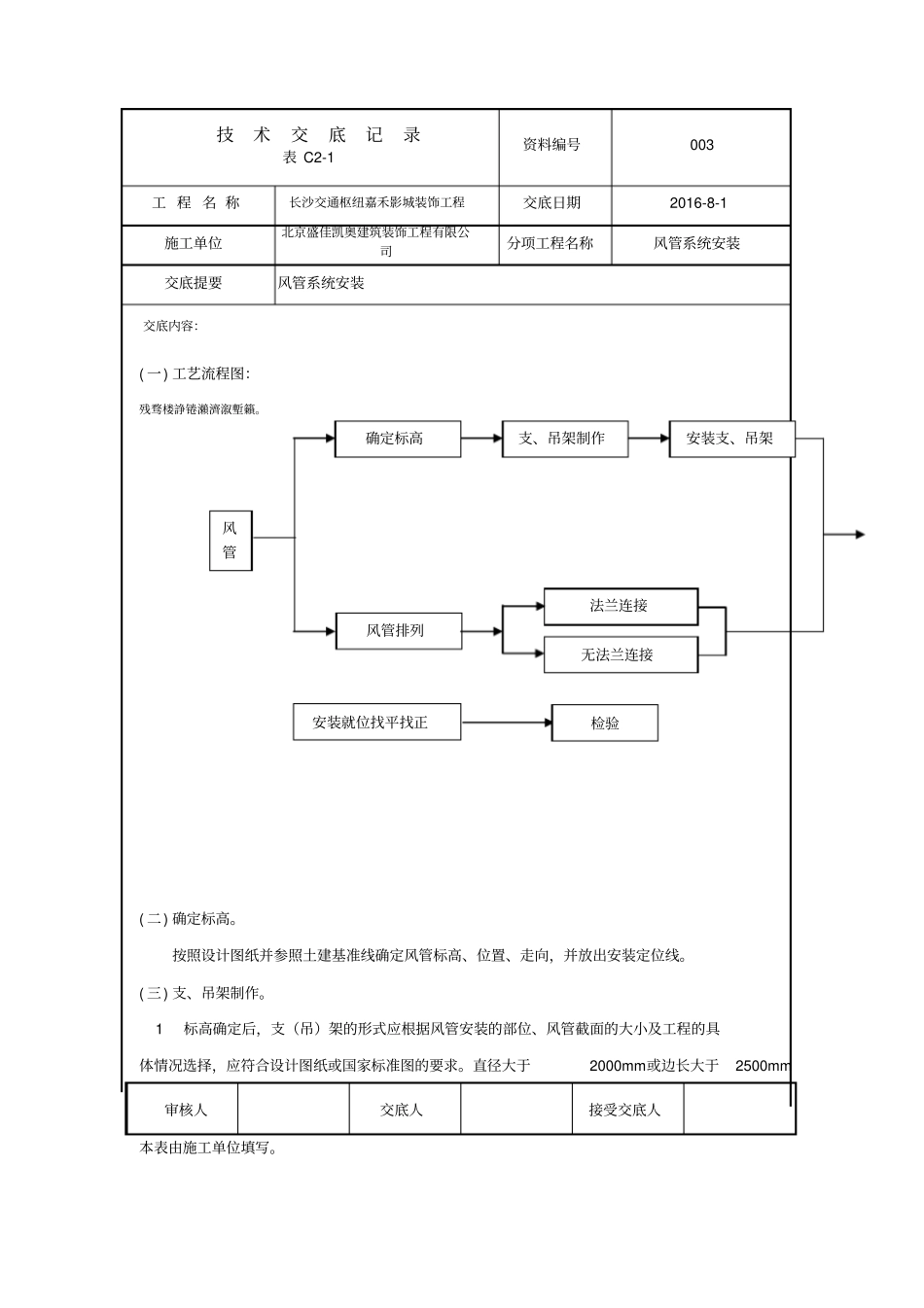

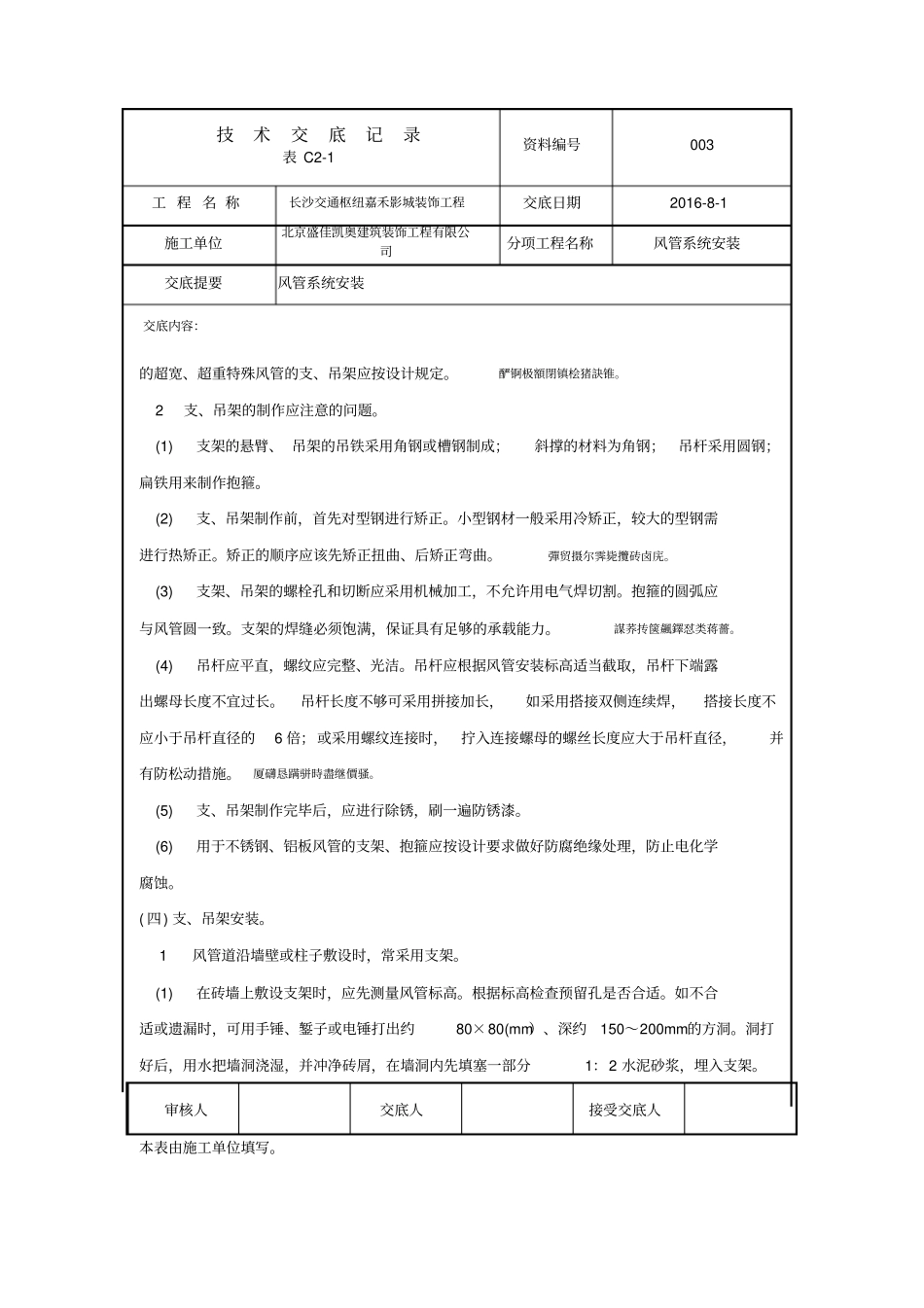

技术交底记录表C2-1资料编号003工程名称长沙交通枢纽嘉禾影城装饰工程交底日期2016-8-1施工单位北京盛佳凯奥建筑装饰工程有限公司分项工程名称风管系统安装交底提要风管系统安装交底内容：审核人交底人接受交底人本表由施工单位填写。风管系统安装本章适用于普通钢板、镀锌钢板、复合保护层的钢板、不锈钢板及铝板的风锌及部件安装。一、材料要求1各种安装材料应具有出厂合格证明书或质量鉴定文件及产品清单。2风管成品不许有变形、扭曲、开裂、孔洞、法兰脱落、法兰开焊、漏铆、漏紧螺栓等缺陷。3安装的阀体、消声器、罩体、风口等部件应检查调节装置是否灵活，消声片、油漆层有无损伤。4安装使用材料：螺栓、螺母、垫圈、垫料、自攻螺钉、铆钉、拉铆钉、电焊条、焊丝、不锈钢焊丝、石棉布、帆布、膨胀螺栓等，都应符合产品质量要求。矚慫润厲钐瘗睞枥庑赖。二、主要施工设备机具主要施工机具：手锤、电锤、手电钻、手锯、电动砂轮锯、角向磨光机、梯子、台钻、电气焊设备、扳手、改锥、倒链、滑轮、绳索、尖冲、錾子、刷子等。聞創沟燴鐺險爱氇谴净。三、作业条件1建筑物田护结构施工完毕，安装部位的障碍物已清理，地面无杂物。2结构预留孔洞的位置、尺寸正确，无遗漏，预留的孔洞应比风管实际截面每边尺寸大100mm。3作业地点要有相应的辅助设施，如梯子、架子等，以及电源和安全防护装置、消防器材等。4风管安装应有设计图纸及大样图，并有施工员的技术、质量、安全交底。四、工作流程技术交底记录表C2-1资料编号003工程名称长沙交通枢纽嘉禾影城装饰工程交底日期2016-8-1施工单位北京盛佳凯奥建筑装饰工程有限公司分项工程名称风管系统安装交底提要风管系统安装交底内容：审核人交底人接受交底人本表由施工单位填写。(一)工艺流程图：残骛楼諍锩瀨濟溆塹籟。(二)确定标高。按照设计图纸并参照土建基准线确定风管标高、位置、走向，并放出安装定位线。(三)支、吊架制作。1标高确定后，支（吊）架的形式应根据风管安装的部位、风管截面的大小及工程的具体情况选择，应符合设计图纸或国家标准图的要求。直径大于2000mm或边长大于2500mm风管确定标高风管排列支、吊架制作安装支、吊架法兰连接无法兰连接安装就位找平找正检验技术交底记录表C2-1资料编号003工程名称长沙交通枢纽嘉禾影城装饰工程交底日期2016-8-1施工单位北京盛佳凯奥建筑装饰工程有限公司分项工程名称风管系统安装交底提要风管系统安装交底内容：审核人交底人接受交底人本表由施工单位填写。的超宽、超重特殊风管的支、吊架应按设计规定。酽锕极額閉镇桧猪訣锥。2支、吊架的制作应注意的问题。(1)支架的悬臂、吊架的吊铁采用角钢或槽钢制成；斜撑的材料为角钢；吊杆采用圆钢；扁铁用来制作抱箍。(2)支、吊架制作前，首先对型钢进行矫正。小型钢材一般采用冷矫正，较大的型钢需进行热矫正。矫正的顺序应该先矫正扭曲、后矫正弯曲。彈贸摄尔霁毙攬砖卤庑。(3)支架、吊架的螺栓孔和切断应采用机械加工，不允许用电气焊切割。抱箍的圆弧应与风管圆一致。支架的焊缝必须饱满，保证具有足够的承载能力。謀荞抟箧飆鐸怼类蒋薔。(4)吊杆应平直，螺纹应完整、光洁。吊杆应根据风管安装标高适当截取，吊杆下端露出螺母长度不宜过长。吊杆长度不够可采用拼接加长，如采用搭接双侧连续焊，搭接长度不应小于吊杆直径的6倍；或采用螺纹连接时，拧入连接螺母的螺丝长度应大于吊杆直径，并有防松动措施。厦礴恳蹒骈時盡继價骚。(5)支、吊架制作完毕后，应进行除锈，刷一遍防锈漆。(6)用于不锈钢、铝板风管的支架、抱箍应按设计要求做好防腐绝缘处理，防止电化学腐蚀。(四)支、吊架安装。1风管道沿墙壁或柱子敷设时，常采用支架。(1)在砖墙上敷设支架时，应先测量风管标高。根据标高检查预留孔是否合适。如不合适或遗漏时，可用手锤、錾子或电锤打出约80×80(mm）、深约150～200mm的方洞。洞打好后，用水把墙洞浇湿，并冲净砖屑，在墙洞内先填塞一部分1：2水泥砂浆，埋入支架。技术交底记录表C2-1资料编号003工程名称长沙交通枢纽嘉禾影城装饰工程交底日期2016-8-1施工单位北京盛佳凯奥建筑装饰工程有限公司分项工程名称风管系统安...
