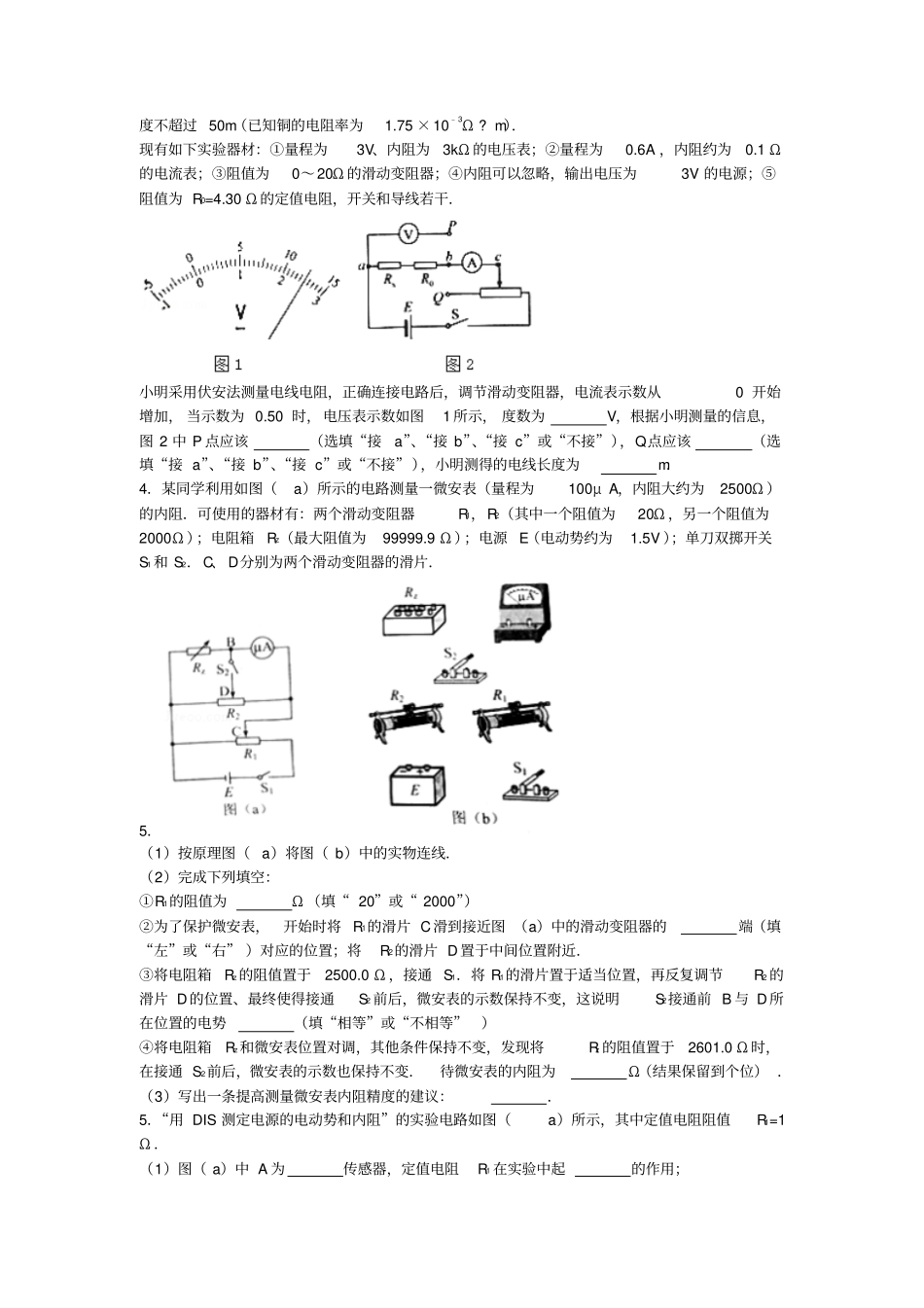

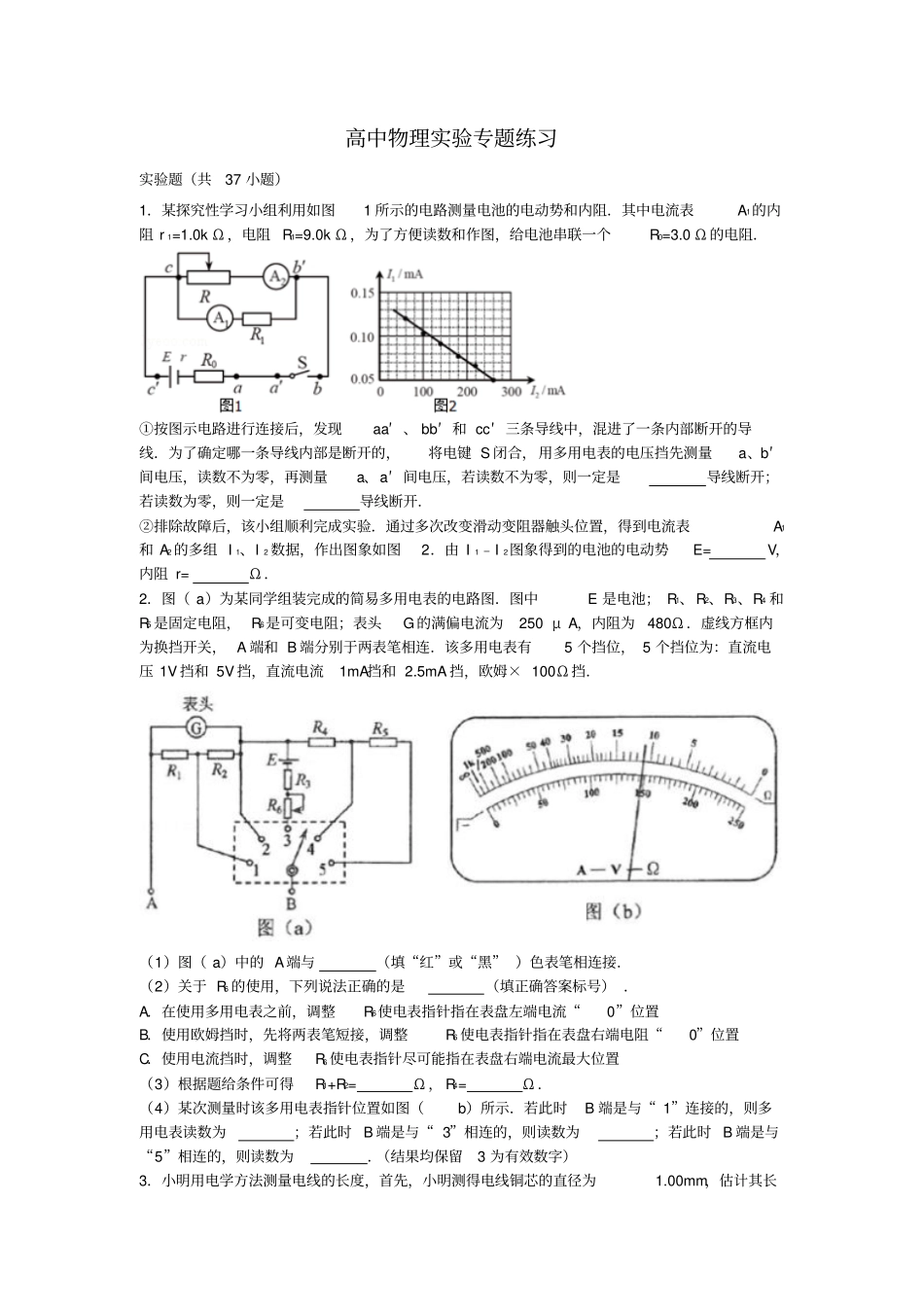

高中物理实验专题练习实验题（共37小题）1．某探究性学习小组利用如图1所示的电路测量电池的电动势和内阻．其中电流表A1的内阻r1=1.0kΩ，电阻R1=9.0kΩ，为了方便读数和作图，给电池串联一个R0=3.0Ω的电阻．①按图示电路进行连接后，发现aa′、bb′和cc′三条导线中，混进了一条内部断开的导线．为了确定哪一条导线内部是断开的，将电键S闭合，用多用电表的电压挡先测量a、b′间电压，读数不为零，再测量a、a′间电压，若读数不为零，则一定是导线断开；若读数为零，则一定是导线断开．②排除故障后，该小组顺利完成实验．通过多次改变滑动变阻器触头位置，得到电流表A1和A2的多组I1、I2数据，作出图象如图2．由I1﹣I2图象得到的电池的电动势E=V，内阻r=Ω．2．图（a）为某同学组装完成的简易多用电表的电路图．图中E是电池；R1、R2、R3、R4和R5是固定电阻，R6是可变电阻；表头G的满偏电流为250μA，内阻为480Ω．虚线方框内为换挡开关，A端和B端分别于两表笔相连．该多用电表有5个挡位，5个挡位为：直流电压1V挡和5V挡，直流电流1mA挡和2.5mA挡，欧姆×100Ω挡．（1）图（a）中的A端与（填“红”或“黑”）色表笔相连接．（2）关于R6的使用，下列说法正确的是（填正确答案标号）．A．在使用多用电表之前，调整R6使电表指针指在表盘左端电流“0”位置B．使用欧姆挡时，先将两表笔短接，调整R6使电表指针指在表盘右端电阻“0”位置C．使用电流挡时，调整R6使电表指针尽可能指在表盘右端电流最大位置（3）根据题给条件可得R1+R2=Ω，R4=Ω．（4）某次测量时该多用电表指针位置如图（b）所示．若此时B端是与“1”连接的，则多用电表读数为；若此时B端是与“3”相连的，则读数为；若此时B端是与“5”相连的，则读数为．（结果均保留3为有效数字）3．小明用电学方法测量电线的长度，首先，小明测得电线铜芯的直径为1.00mm，估计其长度不超过50m（已知铜的电阻率为1.75×10﹣3Ω?m）．现有如下实验器材：①量程为3V、内阻为3kΩ的电压表；②量程为0.6A，内阻约为0.1Ω的电流表；③阻值为0～20Ω的滑动变阻器；④内阻可以忽略，输出电压为3V的电源；⑤阻值为R0=4.30Ω的定值电阻，开关和导线若干．小明采用伏安法测量电线电阻，正确连接电路后，调节滑动变阻器，电流表示数从0开始增加，当示数为0.50时，电压表示数如图1所示，度数为V，根据小明测量的信息，图2中P点应该（选填“接a”、“接b”、“接c”或“不接”），Q点应该（选填“接a”、“接b”、“接c”或“不接”），小明测得的电线长度为m．4．某同学利用如图（a）所示的电路测量一微安表（量程为100μA，内阻大约为2500Ω）的内阻．可使用的器材有：两个滑动变阻器R1，R2（其中一个阻值为20Ω，另一个阻值为2000Ω）；电阻箱Rz（最大阻值为99999.9Ω）；电源E（电动势约为1.5V）；单刀双掷开关S1和S2．C、D分别为两个滑动变阻器的滑片．5．（1）按原理图（a）将图（b）中的实物连线．（2）完成下列填空：①R1的阻值为Ω（填“20”或“2000”）②为了保护微安表，开始时将R1的滑片C滑到接近图（a）中的滑动变阻器的端（填“左”或“右”）对应的位置；将R2的滑片D置于中间位置附近．③将电阻箱Rz的阻值置于2500.0Ω，接通S1．将R1的滑片置于适当位置，再反复调节R2的滑片D的位置、最终使得接通S2前后，微安表的示数保持不变，这说明S2接通前B与D所在位置的电势（填“相等”或“不相等”）④将电阻箱Rz和微安表位置对调，其他条件保持不变，发现将Rz的阻值置于2601.0Ω时，在接通S2前后，微安表的示数也保持不变．待微安表的内阻为Ω（结果保留到个位）．（3）写出一条提高测量微安表内阻精度的建议：．5．“用DIS测定电源的电动势和内阻”的实验电路如图（a）所示，其中定值电阻阻值R1=1Ω．（1）图（a）中A为传感器，定值电阻R1在实验中起的作用；（2）实验测得的路端电压U相应电流I的拟合曲线如图（b）所示，由此得到电源电动势E=V，内阻r=Ω；（3）实验测得的数据如表所示，则实验中选用的滑动变阻器最合理的阻值范围为A．0～5ΩB．0～20ΩC．0～50ΩD．0～200Ω6．压敏电阻由在压力作用下发生形变进而导致电阻率发生变化的...
