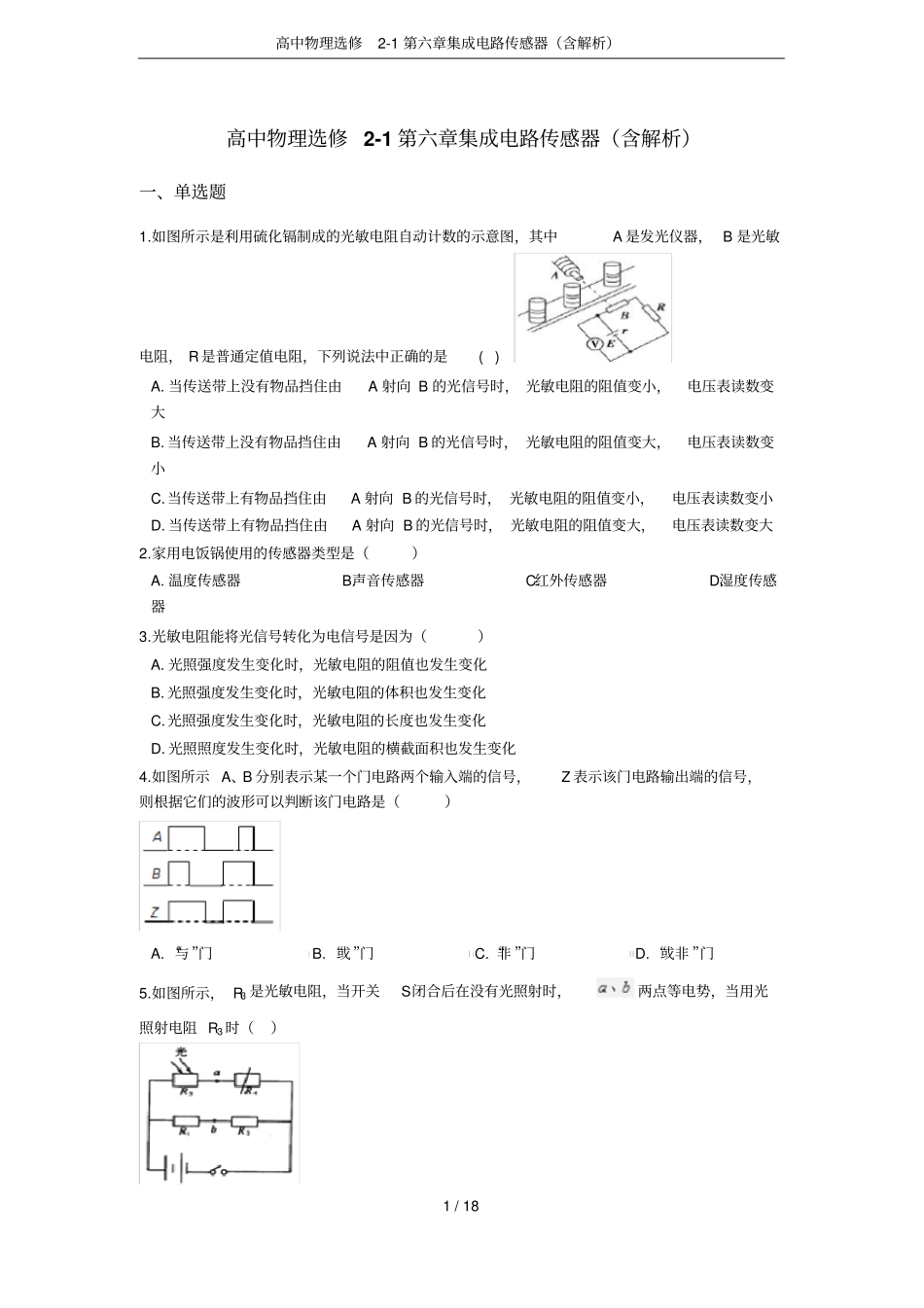

高中物理选修2-1第六章集成电路传感器（含解析）1/18高中物理选修2-1第六章集成电路传感器（含解析）一、单选题1.如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻，R是普通定值电阻，下列说法中正确的是()A.当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变大B.当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变小C.当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D.当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大2.家用电饭锅使用的传感器类型是（）A.温度传感器B.声音传感器C.红外传感器D.湿度传感器3.光敏电阻能将光信号转化为电信号是因为（）A.光照强度发生变化时，光敏电阻的阻值也发生变化B.光照强度发生变化时，光敏电阻的体积也发生变化C.光照强度发生变化时，光敏电阻的长度也发生变化D.光照照度发生变化时，光敏电阻的横截面积也发生变化4.如图所示A、B分别表示某一个门电路两个输入端的信号，Z表示该门电路输出端的信号，则根据它们的波形可以判断该门电路是（）A.“与”门B.“或”门C.“非”门D.“或非”门5.如图所示，R3是光敏电阻，当开关S闭合后在没有光照射时，两点等电势，当用光照射电阻R3时（）高中物理选修2-1第六章集成电路传感器（含解析）2/18A.R3的电阻变小，a点电势高于b点电势B.R3的电阻变小，a点电势低于b点电势C.R3的电阻变大，a点电势高于b点电势D.R3的电阻变大，a点电势低于b点电势6.电子秤常用的传感器是（）A.红外传感器B.温度传感器C.压力传感器D.声音传感器7.传感器的种类多种多样，其性能也各不相同，空调机在室内温度达到设定的温度后，会自动停止工作，空调机内使用的传感器是()A.生物传感器B.红外传感器C.温度传感器D.压力传感器8.在登录你的电子信箱的过程中，要有两个条件，一个用户名，一个是与用户名对应的密码，要完成这个事件（登录成功），它们体现的逻辑关系为（）A.“与”关系B.“或”关系C.“非”关系D.不存在逻辑关系9.传感器是一种采集信息的重要器件，如图所示是一种测定压力的电容式传感器．当待测压力F作用于可动膜片电极上时，以下说法中错误的是（）A.若F向上压膜片电极，电路中有从a到b的电流B.若F向上压膜片电极，电容器的电容增大C.若F向上压膜片电极，电流表指针发生偏转D.若电流表有示数，则说明压力F发生变化10.自动门、生命探测器、家电遥控系统、防盗防火报警器都使用了（）A.温度传感器B.生物传感器C.红外线传感器D.压力传感器二、多选题11.如图是自动调温式电熨斗，下列说法正确的是（）A.常温时上下触点是接触的B.双金属片温度升高时，上金属片形变较大，双金属片将向下弯曲高中物理选修2-1第六章集成电路传感器（含解析）3/18C.原来温度控制在80℃断开电源，现要求60℃断开电源，应使调温旋钮下调一些D.由熨烫丝绸衣物状态转化为熨烫棉麻衣物状态，应使调温旋钮下移一些12.下面元件属于温度传感器应用的是（）A.电熨斗B.话筒C.测温仪D.鼠标器13.传感器是采集信息的一种重要元件，如图所示是一种电容式压力传感器，左边下面为可动电极，它的两端固定，当待测压力作用于可动电极时，使它发生形变，从而改变传感器的电容，若流经灵敏电流计的电流方向向左时，指针向右偏，则待测压力突然增大时（）A.电容器的电容增大B.电容器的电容减少C.灵敏电流计指针向左偏D.灵敏电流计指针向右偏14.如图所示是利用硫化镉制成的光敏电阻自动计数的示意图，其中A是发光仪器，B是光敏电阻（光照时电阻会变小），下列说法中正确的是（）A.当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小B.当传送带上没有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大C.当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变小，电压表读数变小D.当传送带上有物品挡住由A射向B的光信号时，光敏电阻的阻值变大，电压表读数变大15.为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图所示是原理图。轻质弹簧右端和金属...
