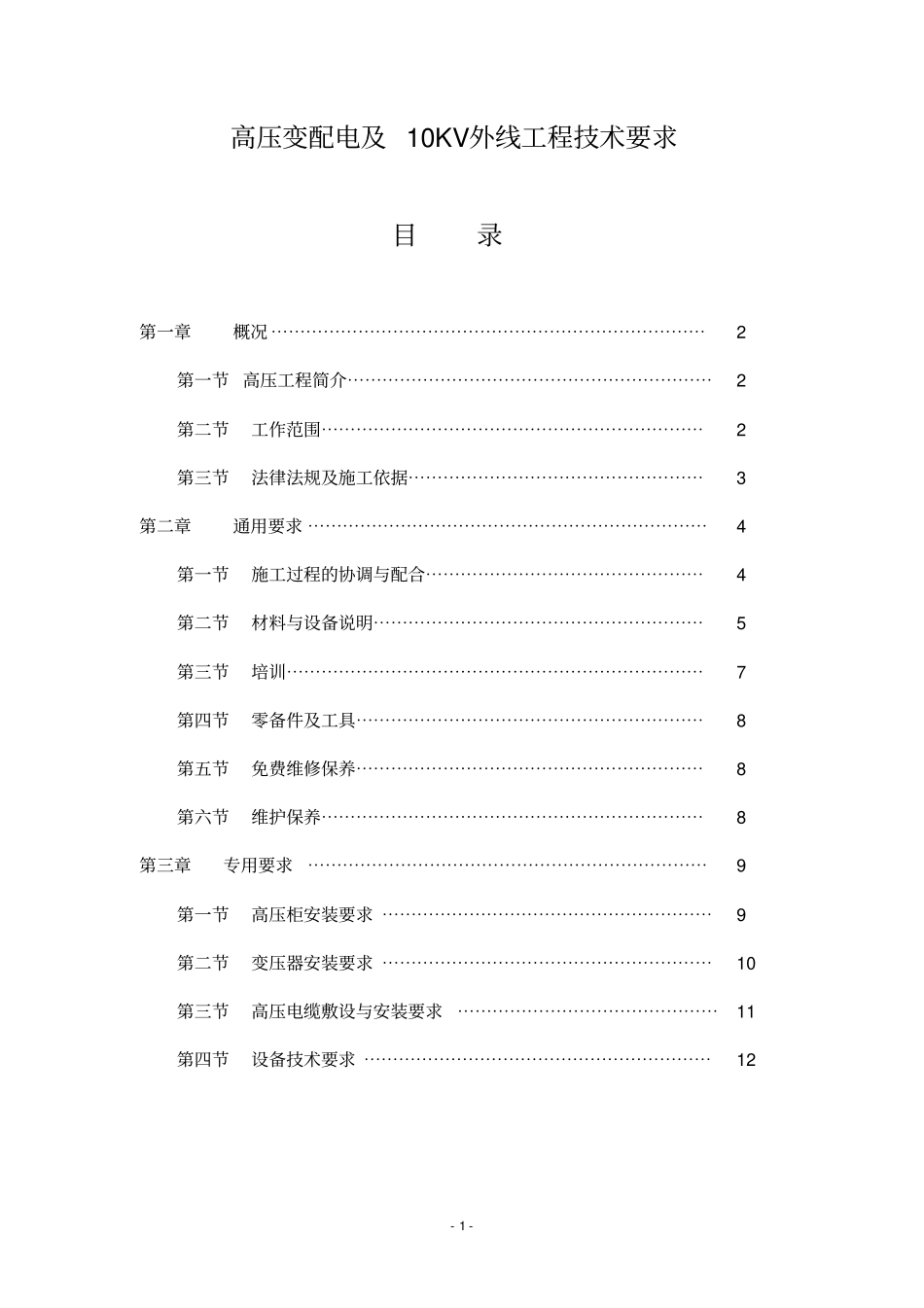

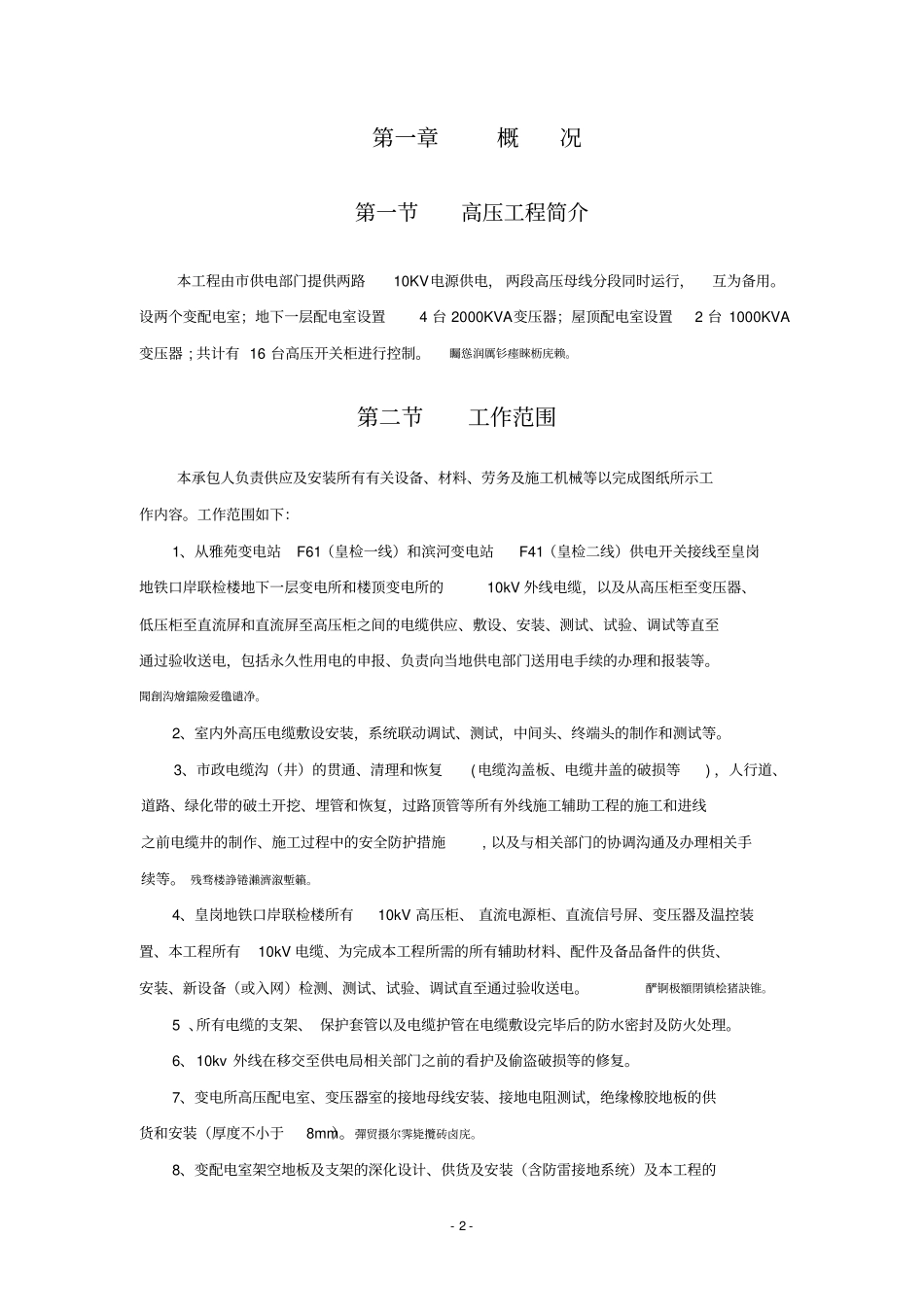

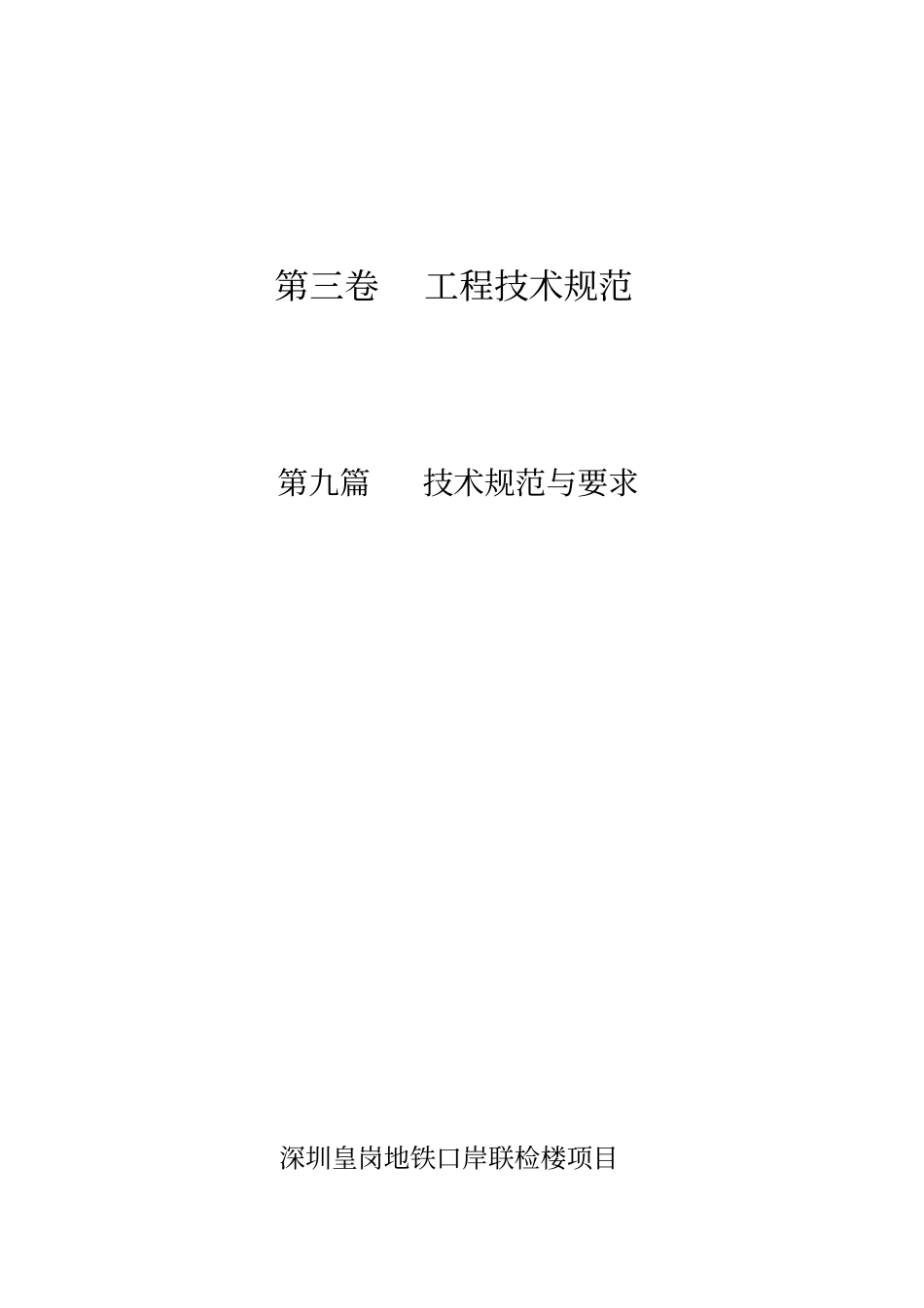

第三卷工程技术规范第九篇技术规范与要求深圳皇岗地铁口岸联检楼项目--1高压变配电及10KV外线工程技术要求目录第一章概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第一节高压工程简介⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第二节工作范围⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2第三节法律法规及施工依据⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯3第二章通用要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第一节施工过程的协调与配合⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯4第二节材料与设备说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯5第三节培训⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7第四节零备件及工具⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第五节免费维修保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第六节维护保养⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯8第三章专用要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第一节高压柜安装要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9第二节变压器安装要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯10第三节高压电缆敷设与安装要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11第四节设备技术要求⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12--2第一章概况第一节高压工程简介本工程由市供电部门提供两路10KV电源供电，两段高压母线分段同时运行，互为备用。设两个变配电室；地下一层配电室设置4台2000KVA变压器；屋顶配电室设置2台1000KVA变压器;共计有16台高压开关柜进行控制。矚慫润厲钐瘗睞枥庑赖。第二节工作范围本承包人负责供应及安装所有有关设备、材料、劳务及施工机械等以完成图纸所示工作内容。工作范围如下：1、从雅苑变电站F61（皇检一线）和滨河变电站F41（皇检二线）供电开关接线至皇岗地铁口岸联检楼地下一层变电所和楼顶变电所的10kV外线电缆，以及从高压柜至变压器、低压柜至直流屏和直流屏至高压柜之间的电缆供应、敷设、安装、测试、试验、调试等直至通过验收送电，包括永久性用电的申报、负责向当地供电部门送用电手续的办理和报装等。聞創沟燴鐺險爱氇谴净。2、室内外高压电缆敷设安装，系统联动调试、测试，中间头、终端头的制作和测试等。3、市政电缆沟（井）的贯通、清理和恢复(电缆沟盖板、电缆井盖的破损等)，人行道、道路、绿化带的破土开挖、埋管和恢复，过路顶管等所有外线施工辅助工程的施工和进线之前电缆井的制作、施工过程中的安全防护措施,以及与相关部门的协调沟通及办理相关手续等。残骛楼諍锩瀨濟溆塹籟。4、皇岗地铁口岸联检楼所有10kV高压柜、直流电源柜、直流信号屏、变压器及温控装置、本工程所有10kV电缆、为完成本工程所需的所有辅助材料、配件及备品备件的供货、安装、新设备（或入网）检测、测试、试验、调试直至通过验收送电。酽锕极額閉镇桧猪訣锥。5、所有电缆的支架、保护套管以及电缆护管在电缆敷设完毕后的防水密封及防火处理。6、10kv外线在移交至供电局相关部门之前的看护及偷盗破损等的修复。7、变电所高压配电室、变压器室的接地母线安装、接地电阻测试，绝缘橡胶地板的供货和安装（厚度不小于8mm）。彈贸摄尔霁毙攬砖卤庑。8、变配电室架空地板及支架的深化设计、供货及安装（含防雷接地系统）及本工程的--3深化设计。9、高压柜、直流屏和变压器等设备二次接线图的绘制和完善，以及根据BA监测要求和BA系统集成要求为BA系统提供相应的接口协议或无源干接点、安装指导书、配合安装和调试。謀荞抟箧飆鐸怼类蒋薔。第三节法律、法规及施工依据本承包人负责提供的所有设备、材料、施工工艺和施工要求必须符合本文的技术要求和本设计图纸的要求外，还必须符合下列有关规范、标准：厦礴恳蹒骈時盡继價骚。1、《建筑电气工程施工质量验收规范》GB50303-2002；2、《电气装置安装工程电气设备交接试验标准》GB50150-91；3、《电气装置安装工程电气设备交接试验标准》GB50150-19914、《电气装置安装工程接地装置施工及验收规范》GB50169-92；5、电气装置安装工程母线装置施工及验收规范GBJ149-19906、《电气装置安装工程电缆线路施工及...
