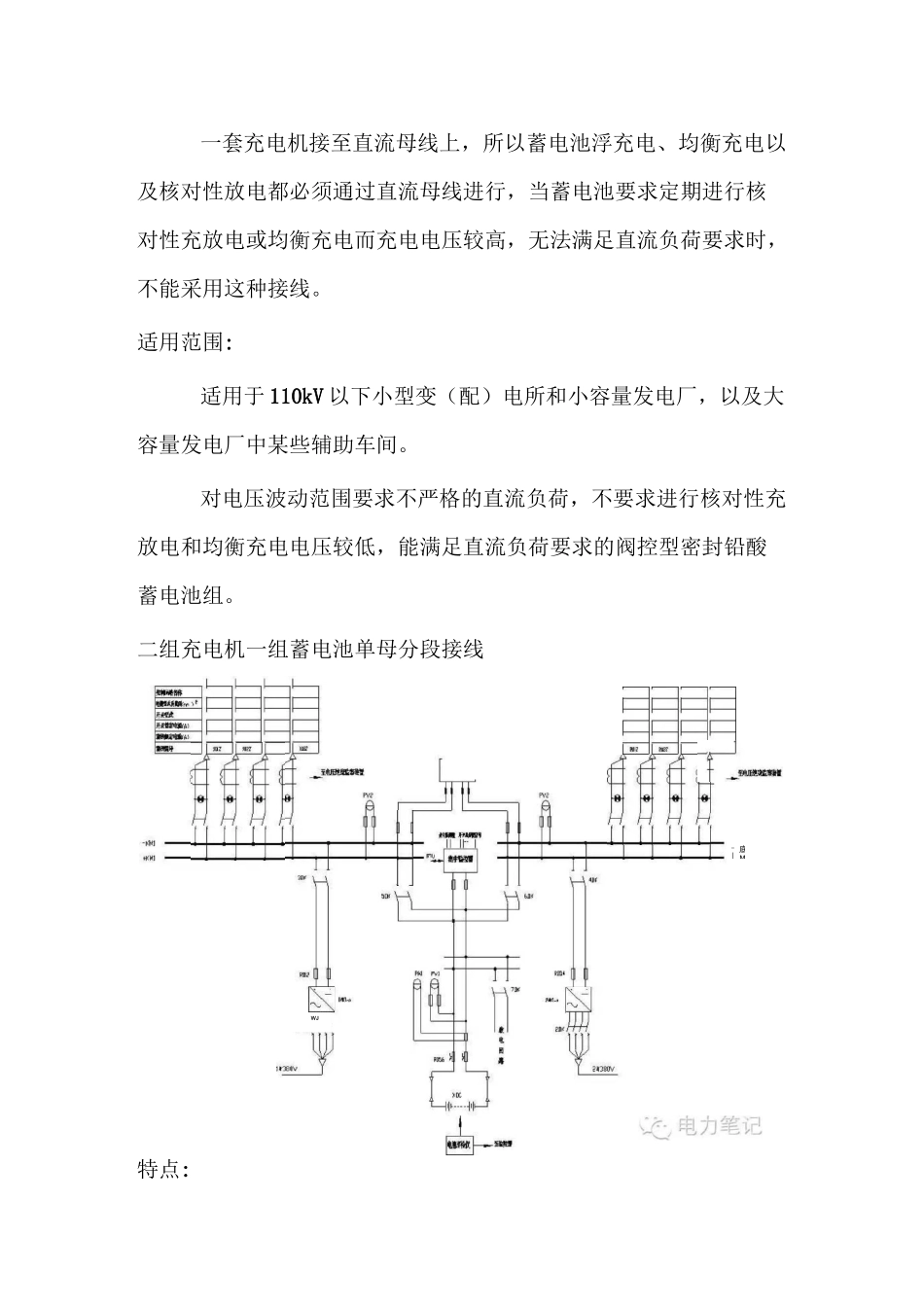

直流系统常见接线方式直流电源系统接线直流馈线接线直流电源系统常用接线方式直流系统电源接线应根据电力工程的规模和电源系统的容量确定。按照各类容量的发电厂和各种电压等级的变电所的要求，直流系统主要有以下几种接线方式。特点:接线简单、清晰、可靠。一组充电机一组蓄电池单母线接一套充电机接至直流母线上，所以蓄电池浮充电、均衡充电以及核对性放电都必须通过直流母线进行，当蓄电池要求定期进行核对性充放电或均衡充电而充电电压较高，无法满足直流负荷要求时，不能采用这种接线。适用范围:适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。对电压波动范围要求不严格的直流负荷，不要求进行核对性充放电和均衡充电电压较低，能满足直流负荷要求的阀控型密封铅酸蓄电池组。二组充电机一组蓄电池单母分段接线特点:底M-|WJ二组充电机二组蓄电池双母接r:PM?HHHHHH■HBH7b砌I呂PirphvoBXDLE：Er:PV1Jf?HHP'HHIIl|-|MOtPi3PV?lit沁IK—JB3Z1«UfW^HB4』imsTiraaa蓄电池经分段开关接至两端母线，二套充电机分别接至两段母线。分段开关设保护元件，限制故障范围，提高安全可靠性适用范围：适用于110kV以下小型变（配）电所和小容量发电厂，以及大容量发电厂中某些辅助车间。对电压波动范围要求不严格的直流负荷。不要求进行核对性充放电和均衡充电电压较低的蓄电池，如阀控型密封铅酸蓄电池组。特点:整个系统由二套单电源配置和单母线接线组成，两段母线间设分段隔离开关，正常两套电源各自独立运行，安全可靠性高。与一组电池配置不同，充电装置采用浮充、均充以及核对性充放电的双向接线，运行灵活性高。适用范围：适用于500kV以下大、中型变电所和大、中型容量发电厂。负荷对直流母线电压的要求和对运行方式的要求不受限制。特点:三组充电机二组蓄电池双母接备用充电机采用均充、浮充兼备的接线，运行方式灵活，可靠性高。正常运行时充电装置与蓄电池在母线并联运行，直流母线电源切换时不停电，提高了直流母线供电的可靠性适用范围:适用于500kV大型变电所和大容量发电厂。适用于对直流母线电压有任何要求的负荷和任何类型的蓄电池，可以满足蓄电池各种工况运行的需要。500kV变电站直流系统，应满足两组蓄电池、两台高频开关电源或三台相控充电装置的配置要求，每组蓄电池和充电装置应分别接于一段直流母线上，第三台充电装置（如果有备用充电装置）可在两段母线之间切换，任一工作充电装置退出运行时，手动投入第三台充电装置。补充说明：1.直流系统中的主要电源是蓄电池组，其次是充电和浮充电设备。220〜500kV变电所蓄电池正常情况下以浮充电方式运行。直流负荷实际上由浮充电设备供电，蓄电池处于浮充电状态。2.当有两组蓄电池时，每段直流母线接一组蓄电池和一套浮充电设备。两套浮充电设备应接在不同的交流电源回路。3.110kV以下变电所一般采用单母线接线，220〜500kV变电所常用的直流母线接线方式有单母线分段和双母线两种。环形供E>亠帥笔记+iH在大型直流网络中，环形供电网络操作切换较复杂、寻找接4.330kV及以上电压等级变电站应采用三台充电装置，两组蓄电池组的供电方式。5.重要的220kV变电站应采用三台充电装置，两组蓄电池组的供电方式。常见馈线接线方式直流系统馈电网络有两种供电方式：环形供电辐射形供电故障点也较困难；环形供电网络路径较长，电缆压降也较大，因此，变电站直流系统的馈线网络应采用辐射状供电方式，不宜采用环状供电方式。直底主[[][V辐射形供电接线示意图一己九HVoVVvHOv爭披照明读钱宜说保护*挾制S信号谕践主控制室直流分电屏①宜流电计算机用辐射形供电辐射电源供电网络是以直流屏上直流母线为中心，直接向各用电负荷供电的一种供电方式。采用辐射电源供电方式的优点：一个设备或系统由1〜2条馈线直接供电，当设备检修时或调试时，可方便地退出，不致影响其他设备。当直流系统发生接地故障时，便于接地故障点的查找。电缆的长度较短，压降较小。采用辐射电源供电方式的缺点：馈线数量增加，电缆总长度增加，可能使直流主屏数增加，投资较大。辐射电源供电方式配置的基本原则1.下列回路由独立的直流...
