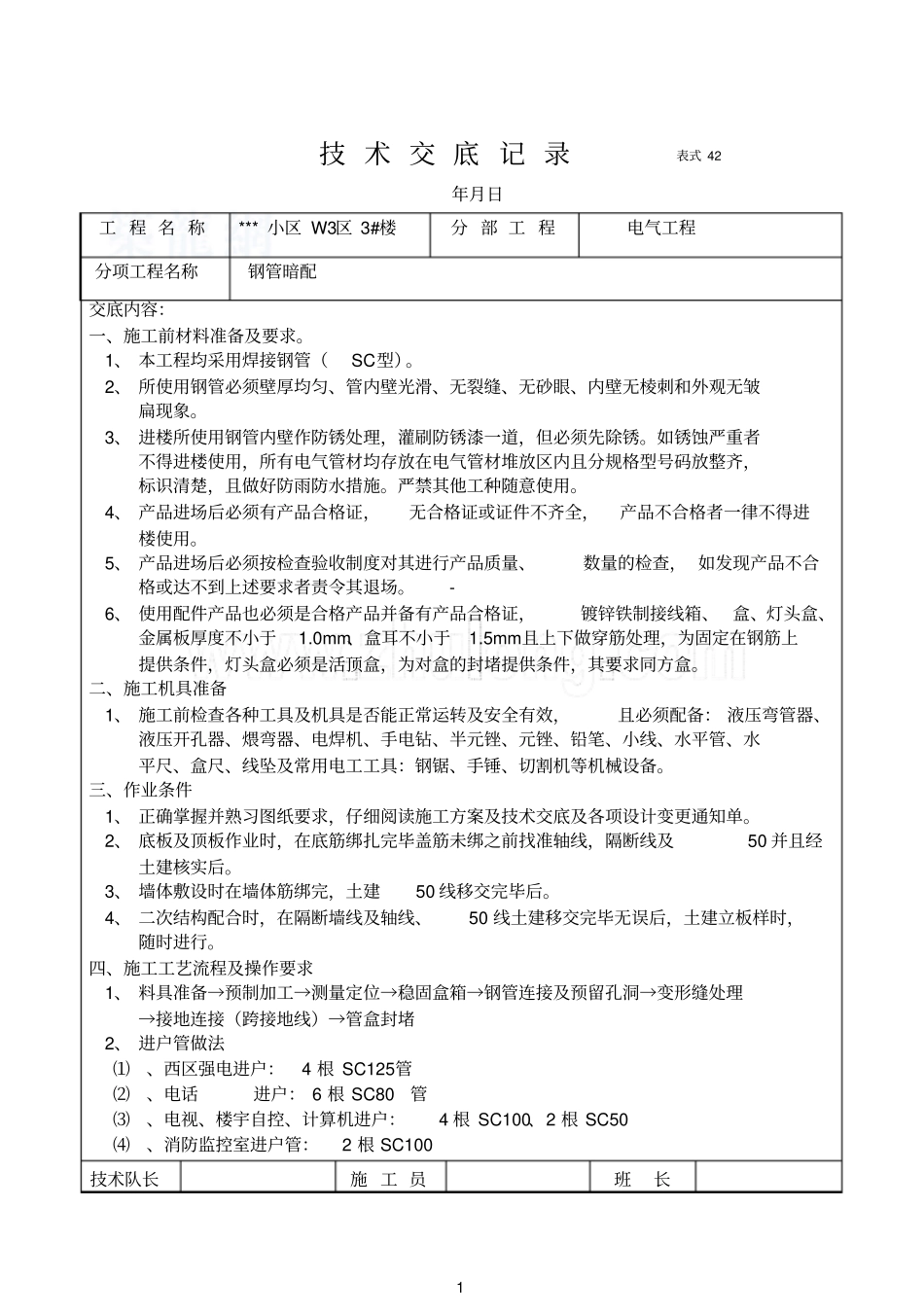

1技术交底记录表式42年月日工程名称***小区W3区3#楼分部工程电气工程分项工程名称钢管暗配交底内容：一、施工前材料准备及要求。1、本工程均采用焊接钢管（SC型）。2、所使用钢管必须壁厚均匀、管内壁光滑、无裂缝、无砂眼、内壁无棱刺和外观无皱扁现象。3、进楼所使用钢管内壁作防锈处理，灌刷防锈漆一道，但必须先除锈。如锈蚀严重者不得进楼使用，所有电气管材均存放在电气管材堆放区内且分规格型号码放整齐，标识清楚，且做好防雨防水措施。严禁其他工种随意使用。4、产品进场后必须有产品合格证，无合格证或证件不齐全，产品不合格者一律不得进楼使用。5、产品进场后必须按检查验收制度对其进行产品质量、数量的检查，如发现产品不合格或达不到上述要求者责令其退场。-6、使用配件产品也必须是合格产品并备有产品合格证，镀锌铁制接线箱、盒、灯头盒、金属板厚度不小于1.0mm、盒耳不小于1.5mm且上下做穿筋处理，为固定在钢筋上提供条件，灯头盒必须是活顶盒，为对盒的封堵提供条件，其要求同方盒。二、施工机具准备1、施工前检查各种工具及机具是否能正常运转及安全有效，且必须配备：液压弯管器、液压开孔器、煨弯器、电焊机、手电钻、半元锉、元锉、铅笔、小线、水平管、水平尺、盒尺、线坠及常用电工工具：钢锯、手锤、切割机等机械设备。三、作业条件1、正确掌握并熟习图纸要求，仔细阅读施工方案及技术交底及各项设计变更通知单。2、底板及顶板作业时，在底筋绑扎完毕盖筋未绑之前找准轴线，隔断线及50并且经土建核实后。3、墙体敷设时在墙体筋绑完，土建50线移交完毕后。4、二次结构配合时，在隔断墙线及轴线、50线土建移交完毕无误后，土建立板样时，随时进行。四、施工工艺流程及操作要求1、料具准备→预制加工→测量定位→稳固盒箱→钢管连接及预留孔洞→变形缝处理→接地连接（跨接地线）→管盒封堵2、进户管做法⑴、西区强电进户：4根SC125管⑵、电话进户：6根SC80管⑶、电视、楼宇自控、计算机进户：4根SC100、2根SC50⑷、消防监控室进户管：2根SC100技术队长施工员班长2技术交底记录表式42工程名称***小区W3区3#楼分部工程电气工程分项工程名钢管暗配交底内容：⑸、室外照明预埋进户管：楼南2根SC32、楼北2根SC32、1根SC20。⑹、东区强电进户：住宅Л接室4根SC125、商场Л接室3根SC125。⑺、东区室外照明同西区。⑻、东区弱电由西区引来（自室内桥架）。⑼、所有进户均做一块止水隔板：强电板为900×500×10由板中心均分四孔孔径Φ134mm，电话进户900×700×10分上下两层开孔孔径Φ89mm，电视、计算机、楼宇对讲：700×500×10分上下两层开孔孔径上层2个115mm和1个60mm下孔同上但必须开齐不得乱开，消防进户管500×300×10均分开2孔孔径Φ115m。⑽、所进户管做防水隔板时焊接应紧密，不得渗漏水，且在两端打喇叭口，进入室内以出墙为宜，不应留有太长，出室外2.5M且有5%坡度并内高外底的效果，防止反渗水。⑾、同时注意引出外墙时有伸缩缝，遇有这种情况，应把防挡板放在最后（外面）一道墙内，而内墙则预留一个与进户管大小匹配的洞，这样就形成伸缩沉降作用，进户以后在预留处做一块能挡住洞大小的橡皮板，板内根据进户管大小多少开孔且在孔四周各拉一个小口子，使钢管能左右上下活动而橡皮板不动，橡皮板采用扁钢将其固定在墙上，这种情况下即挡洞又作美观处理。⑿、各种进户管子均应与防雷接地线连接，要求焊接规范美观。⒀、各种进户管进户标高是统一的，也就是防水隔板中心距地下一层地面1.0M，室外标高是负2.4M，原图纸0.8M和负3.1M；同时更改见设计变更通知单2条。⒁、各强弱电进户均形成N+1备用形式图中所示管路更改见设计变更通知单3、由东区、西区配电室引至各单元电梯电源及生活用电电源必须通过两道伸缩缝，第一道在3—27~3—28轴，第二道在东区3—60~3—61轴，由于过伸缩缝管弯曲半径较大，不能在墙内设伸缩补偿装置，故此在伸缩缝两端内墙各设一面明装落地接线柜，供电电源管过伸缩缝做伸降补偿之用，具体做法见下图：单位mm。技术队长施工员班长3技术交底记录表式42***工程名称***小区W3区3#楼分部工程电气工程分项工程名称钢管暗配交底内容：⒋...
