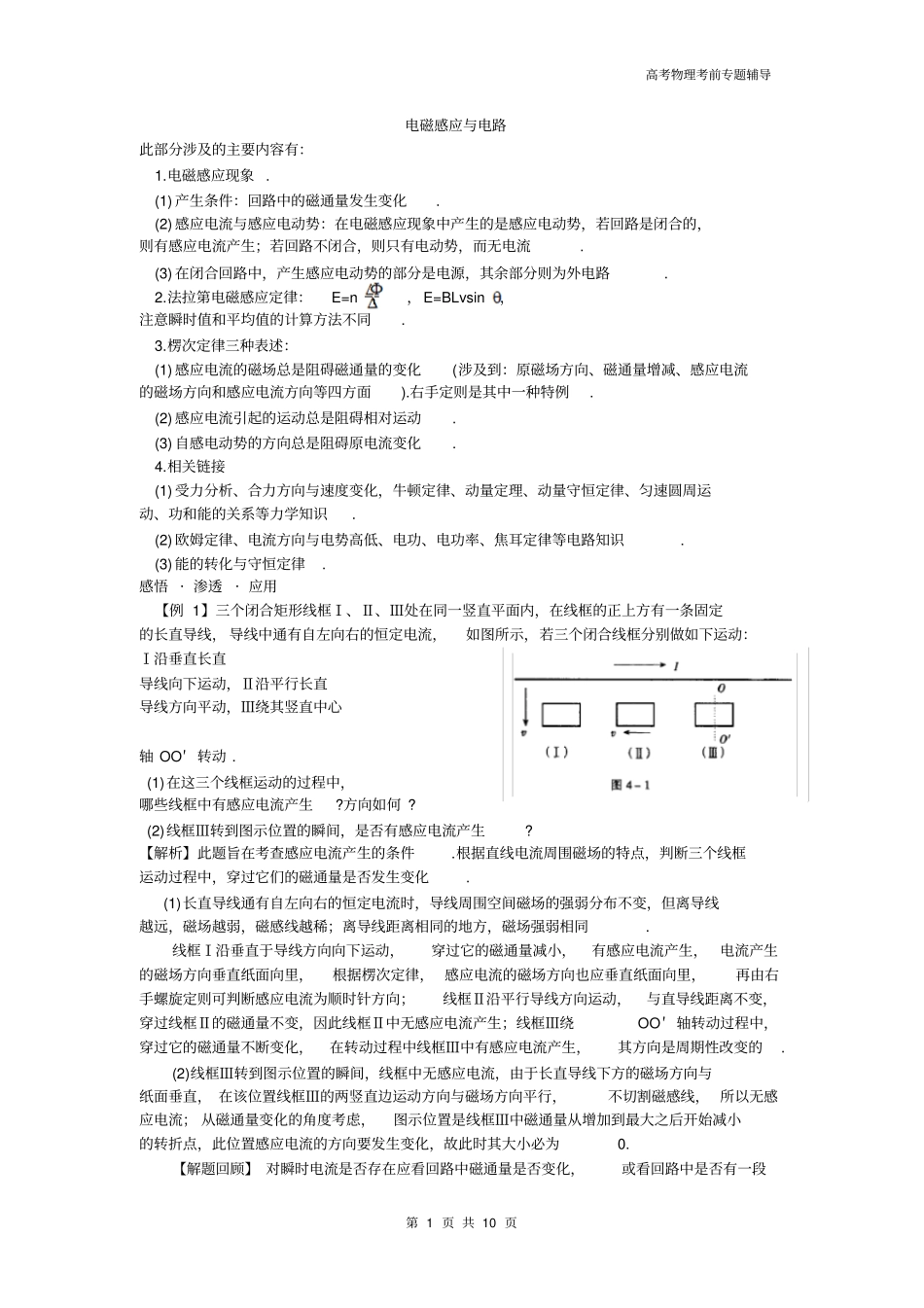

高考物理考前专题辅导第1页共10页电磁感应与电路此部分涉及的主要内容有：1.电磁感应现象.(1)产生条件：回路中的磁通量发生变化.(2)感应电流与感应电动势：在电磁感应现象中产生的是感应电动势，若回路是闭合的，则有感应电流产生；若回路不闭合，则只有电动势，而无电流.(3)在闭合回路中，产生感应电动势的部分是电源，其余部分则为外电路.2.法拉第电磁感应定律：E=n，E=BLvsin，注意瞬时值和平均值的计算方法不同.3.楞次定律三种表述：(1)感应电流的磁场总是阻碍磁通量的变化(涉及到：原磁场方向、磁通量增减、感应电流的磁场方向和感应电流方向等四方面).右手定则是其中一种特例.(2)感应电流引起的运动总是阻碍相对运动.(3)自感电动势的方向总是阻碍原电流变化.4.相关链接(1)受力分析、合力方向与速度变化，牛顿定律、动量定理、动量守恒定律、匀速圆周运动、功和能的关系等力学知识.(2)欧姆定律、电流方向与电势高低、电功、电功率、焦耳定律等电路知识.(3)能的转化与守恒定律.感悟·渗透·应用【例1】三个闭合矩形线框Ⅰ、Ⅱ、Ⅲ处在同一竖直平面内，在线框的正上方有一条固定的长直导线，导线中通有自左向右的恒定电流，如图所示，若三个闭合线框分别做如下运动：Ⅰ沿垂直长直导线向下运动，Ⅱ沿平行长直导线方向平动，Ⅲ绕其竖直中心轴OO′转动.(1)在这三个线框运动的过程中，哪些线框中有感应电流产生?方向如何?(2)线框Ⅲ转到图示位置的瞬间，是否有感应电流产生?【解析】此题旨在考查感应电流产生的条件.根据直线电流周围磁场的特点，判断三个线框运动过程中，穿过它们的磁通量是否发生变化.(1)长直导线通有自左向右的恒定电流时，导线周围空间磁场的强弱分布不变，但离导线越远，磁场越弱，磁感线越稀；离导线距离相同的地方，磁场强弱相同.线框Ⅰ沿垂直于导线方向向下运动，穿过它的磁通量减小，有感应电流产生，电流产生的磁场方向垂直纸面向里，根据楞次定律，感应电流的磁场方向也应垂直纸面向里，再由右手螺旋定则可判断感应电流为顺时针方向；线框Ⅱ沿平行导线方向运动，与直导线距离不变，穿过线框Ⅱ的磁通量不变，因此线框Ⅱ中无感应电流产生；线框Ⅲ绕OO′轴转动过程中，穿过它的磁通量不断变化，在转动过程中线框Ⅲ中有感应电流产生，其方向是周期性改变的.(2)线框Ⅲ转到图示位置的瞬间，线框中无感应电流，由于长直导线下方的磁场方向与纸面垂直，在该位置线框Ⅲ的两竖直边运动方向与磁场方向平行，不切割磁感线，所以无感应电流；从磁通量变化的角度考虑，图示位置是线框Ⅲ中磁通量从增加到最大之后开始减小的转折点，此位置感应电流的方向要发生变化，故此时其大小必为0.【解题回顾】对瞬时电流是否存在应看回路中磁通量是否变化，或看回路中是否有一段t高考物理考前专题辅导第2页共10页导体做切割磁感线运动，要想知道线框在磁场中运动时磁通量怎样变化，必须知道空间的磁场强弱、方向分布的情况，对常见磁体及电流产生的磁场要相当熟悉.【例2】如图所示，在倾角为θ的光滑的斜面上，存在着两个磁感应强度相等的匀强磁场，方向一个垂直斜面向上，另一个垂直斜面向下，宽度均为L，一个质量为m，边长也为L的正方形线框(设电阻为R)以速度v进入磁场时，恰好做匀速直线运动.若当ab边到达gg′与ff′中间位置时，线框又恰好做匀速运动，则：(1)当ab边刚越过ff′时，线框加速度的值为多少?(2)求线框开始进入磁场到ab边到达gg′与ff′中点的过程中产生的热量是多少?【解析】此题旨在考查电磁感应与能量之间的关系.线框刚越过ff′时，两条边都在切割磁感线，其电路相当于两节相同电池的串联，并且这两条边还同时受到安培力的阻碍作用.(1)ab边刚越过ee′即做匀速直线运动，表明线框此时所受的合力为0，即在ab边刚越过ff′时，ab、cd边都切割磁感线产生感应电动势，但线框的运动速度不能突变，则此时回路中的总感应电动势为E′=2BLv，设此时线框的加速度为a，则2BE′L/R-mgsin=ma，a=4B2L2v/(Rm)-gsin=3gsin，方向沿斜面向上.(2)设线框再做匀速运动时的速度为v′，则mgsin=(2B2L2v′/R)×2，即v′=v/4，从线框越过ee′到线框再做匀速运动过程中，设产生的热量为Q，则由...
