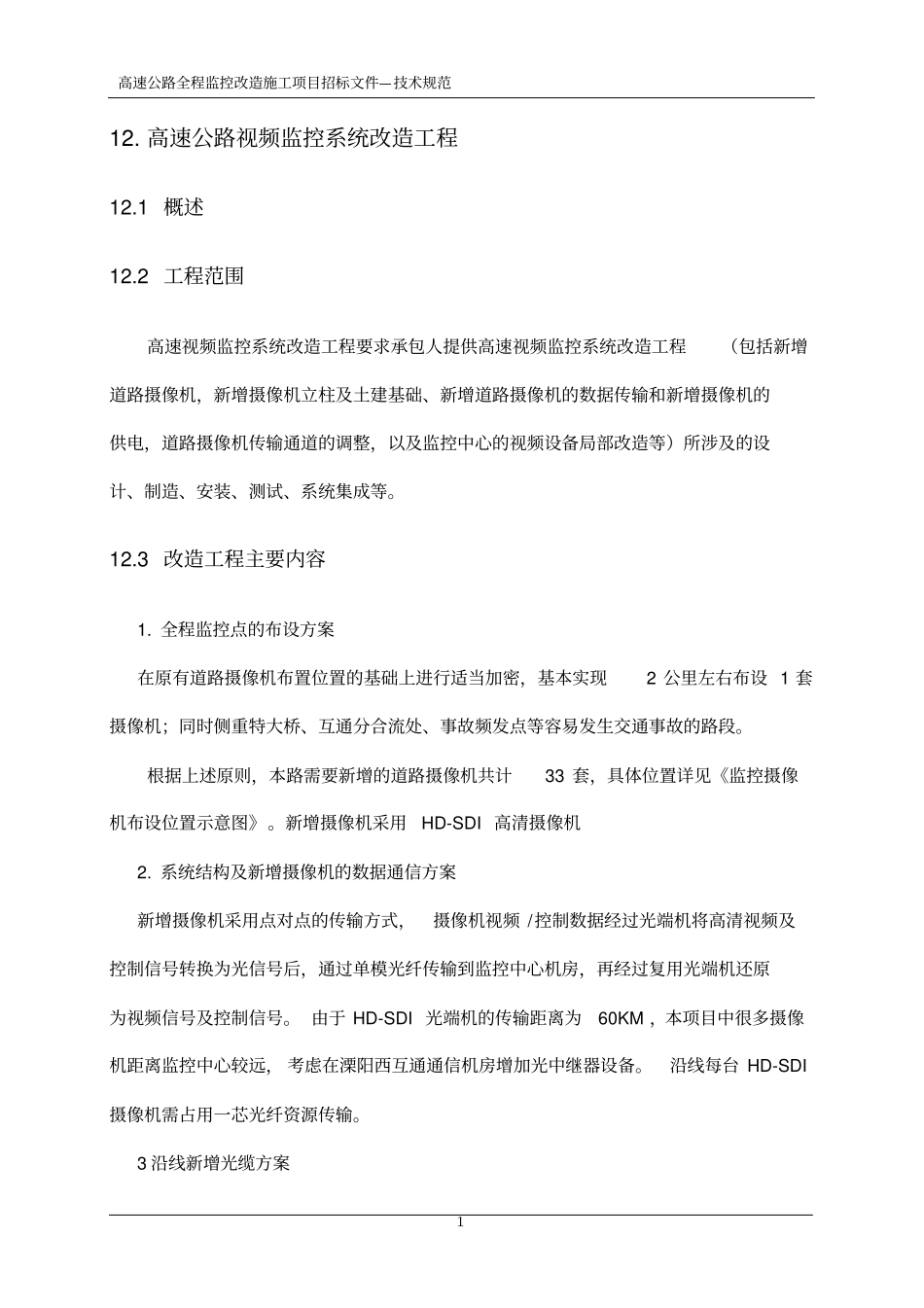

高速公路全程监控改造施工项目招标文件—技术规范１12.高速公路视频监控系统改造工程12.1概述12.2工程范围高速视频监控系统改造工程要求承包人提供高速视频监控系统改造工程（包括新增道路摄像机，新增摄像机立柱及土建基础、新增道路摄像机的数据传输和新增摄像机的供电，道路摄像机传输通道的调整，以及监控中心的视频设备局部改造等）所涉及的设计、制造、安装、测试、系统集成等。12.3改造工程主要内容1.全程监控点的布设方案在原有道路摄像机布置位置的基础上进行适当加密，基本实现2公里左右布设1套摄像机；同时侧重特大桥、互通分合流处、事故频发点等容易发生交通事故的路段。根据上述原则，本路需要新增的道路摄像机共计33套，具体位置详见《监控摄像机布设位置示意图》。新增摄像机采用HD-SDI高清摄像机2.系统结构及新增摄像机的数据通信方案新增摄像机采用点对点的传输方式，摄像机视频/控制数据经过光端机将高清视频及控制信号转换为光信号后，通过单模光纤传输到监控中心机房，再经过复用光端机还原为视频信号及控制信号。由于HD-SDI光端机的传输距离为60KM，本项目中很多摄像机距离监控中心较远，考虑在溧阳西互通通信机房增加光中继器设备。沿线每台HD-SDI摄像机需占用一芯光纤资源传输。3沿线新增光缆方案高速公路全程监控改造施工项目招标文件—技术规范２经查阅资料，高速沿线光纤资源已无太多富余，但仍有光纤敷设的硅芯管预留。为保证本项目数据的传输，及为以后高速数据传输的预留，本项目拟在高速沿线新增光缆，新增光缆芯数按使用需求按段敷设.4.监控中心接入方案控制方案：外场HD-SDI摄像机图像信号经过光端机传输到监控中心后，进入HD-SDI视频分配器，上述视频信号由视频分配器组分配和放大后分别传送至HD-SDI高清数字矩阵和编码器组编码。HD-SDI高清数字矩阵可以通过多协议转换器转换器与原有视频矩阵相连，实现新增的HD-SDI高清数字矩阵与普通模拟矩阵的相兼容和级联，实现新增视频系统与原监控系统的统一管理及控制。为保证新建视频监控系统的与原有系统集成及项目建成后操作的方便，本项目采用协议转换器使新增矩阵跟原有矩阵级联。集成商施工时应充分了解原有视频矩阵的控制协议，并做好矩阵级联工作。视频分配器输出的视频信号通过HD-SDI的高清视频解码器后，将前端的SDI的非压缩高清视频信号压缩之后（H.264格式），打包成TCP/IP协议包，接入新增的以太网交换机。通过新增以太网交换机与原有交换机连接后，将压缩后的视频传输至网络。实现视频的浏览、存储及通过通信系统上传至上级管理部门或相连高速路网监控中心等功能。操作台上将增设2台视频管理计算机，2台视频管理计算机分别配置视频管理软件后，通过以太网交换机连入网络。实现任意一路监控视频的切换显示或采用多画面显示的方式，在桌面显示多路外场监控图像。显示方案：采用桌面显示系统。在操作台增加2台HD-SDI高清监视器及一台70寸大屏幕电视。带有HD-SDI的监视器接至HD-SDI高清数字矩阵，通过矩阵控制，可高速公路全程监控改造施工项目招标文件—技术规范３以在桌面高清监视器上显示任意一路高清视频图像。新增大屏幕电视采用SDI转HDMI接口，将高清数字矩阵的信号转化为HDMI信号后实现在大屏幕电视的显示。新增监控摄像机的视频型号编码成数字信号后，通过解码器解码为标清的视频信号，接入原有监控系统视频矩阵，可实现在现有大屏幕电视墙上的显示。存储方案：在监控中心增加磁盘阵列。新增摄像机视频信号编码后传输至网络，利用存储服务器+磁盘阵列存储压缩过的视频信号。5.摄像机供电方案新增摄像机的供电方案采用电缆供电和太阳能供电相结合的方案。⑴新增摄像机如果靠近原有监控外场设备附近（如情报板）或靠近收费站和服务区，则直接利用外场设备现有配电箱进行电缆供电，采用直埋方式进行敷设，埋地深度要求大于70CM。⑵新增摄像机如果远离互通或服务区、同时附近无现有监控外场设备则考虑利用太阳能供电。本项目中，本次新增的大部分外场监控设备均使用太阳能供电，具体详见外场设备平面布置图6.太阳能设备监控及电能保障本项目设计了太阳能设备的远程监控系统，用于实现远程...
