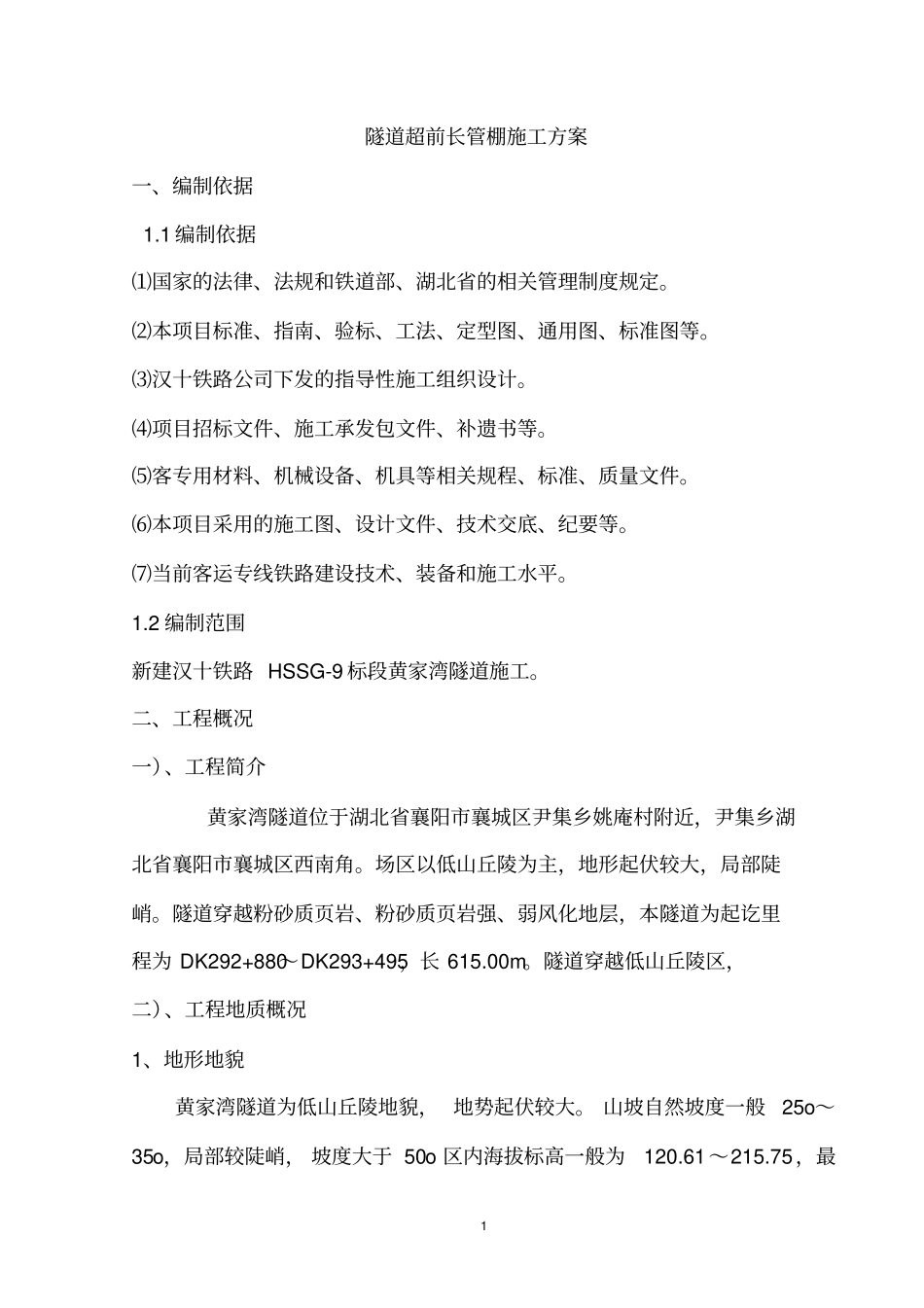

黄家湾隧道超前长管棚施工方案资料_第1页
1/21

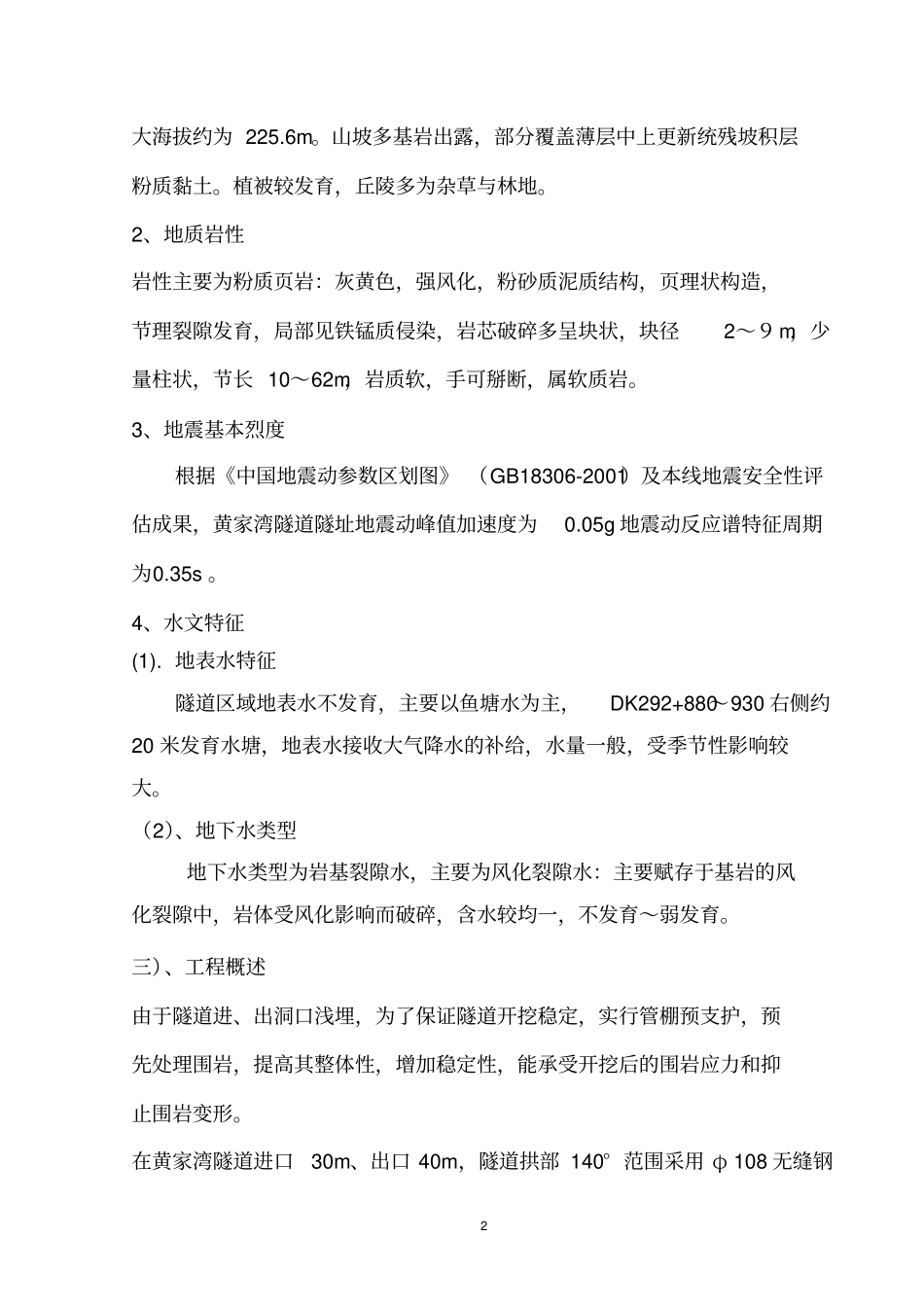

黄家湾隧道超前长管棚施工方案资料_第2页
2/21

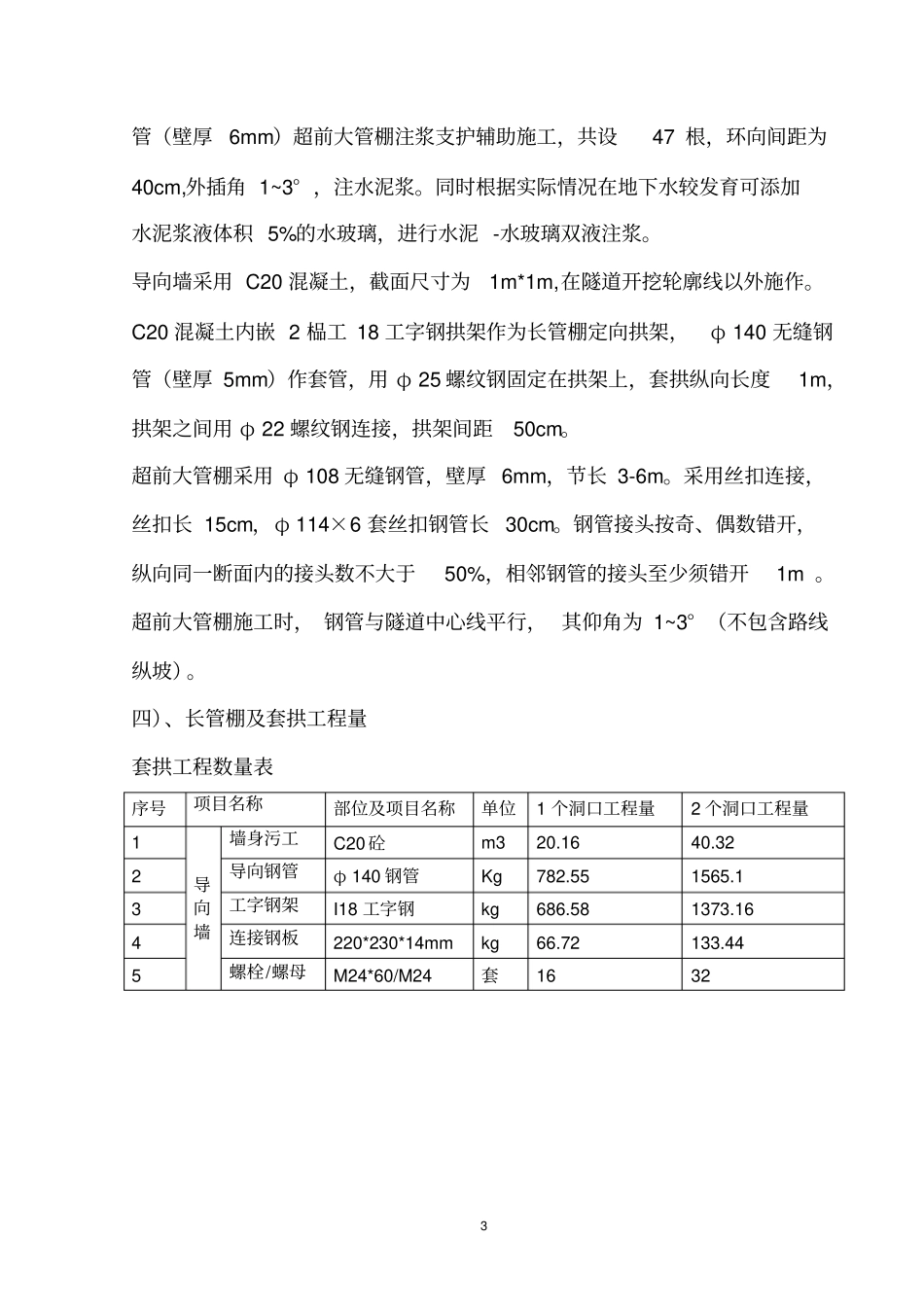

黄家湾隧道超前长管棚施工方案资料_第3页
3/21
1隧道超前长管棚施工方案一、编制依据1.1编制依据⑴国家的法律、法规和铁道部、湖北省的相关管理制度规定。⑵本项目标准、指南、验标、工法、定型图、通用图、标准图等。⑶汉十铁路公司下发的指导性施工组织设计。⑷项目招标文件、施工承发包文件、补遗书等。⑸客专用材料、机械设备、机具等相关规程、标准、质量文件。⑹本项目采用的施工图、设计文件、技术交底、纪要等。⑺当前客运专线铁路建设技术、装备和施工水平。1.2编制范围新建汉十铁路HSSG-9标段黄家湾隧道施工。二、工程概况一)、工程简介黄家湾隧道位于湖北省襄阳市襄城区尹集乡姚庵村附近,尹集乡湖北省襄阳市襄城区西南角。场区以低山丘陵为主,地形起伏较大,局部陡峭。隧道穿越粉砂质页岩、粉砂质页岩强、弱风化地层,本隧道为起讫里程为DK292+880~DK293+495,长615.00m。隧道穿越低山丘陵区,二)、工程地质概况1、地形地貌黄家湾隧道为低山丘陵地貌,地势起伏较大。山坡自然坡度一般25o~35o,局部较陡峭,坡度大于50o区内海拔标高一般为120.61~215.75,最2大海拔约为225.6m。山坡多基岩出露,部分覆盖薄层中上更新统残坡积层粉质黏土。植被较发育,丘陵多为杂草与林地。2、地质岩性岩性主要为粉质页岩:灰黄色,强风化,粉砂质泥质结构,页理状构造,节理裂隙发育,局部见铁锰质侵染,岩芯破碎多呈块状,块径2~9m,少量柱状,节长10~62m,岩质软,手可掰断,属软质岩。3、地震基本烈度根据《中国地震动参数区划图》(GB18306-2001)及本线地震安全性评估成果,黄家湾隧道隧址地震动峰值加速度为0.05g地震动反应谱特征周期为0.35s。4、水文特征(1).地表水特征隧道区域地表水不发育,主要以鱼塘水为主,DK292+880~930右侧约20米发育水塘,地表水接收大气降水的补给,水量一般,受季节性影响较大。(2)、地下水类型地下水类型为岩基裂隙水,主要为风化裂隙水:主要赋存于基岩的风化裂隙中,岩体受风化影响而破碎,含水较均一,不发育~弱发育。三)、工程概述由于隧道进、出洞口浅埋,为了保证隧道开挖稳定,实行管棚预支护,预先处理围岩,提高其整体性,增加稳定性,能承受开挖后的围岩应力和抑止围岩变形。在黄家湾隧道进口30m、出口40m,隧道拱部140°范围采用φ108无缝钢3管(壁厚6mm)超前大管棚注浆支护辅助施工,共设47根,环向间距为40cm,外插角1~3°,注水泥浆。同时根据实际情况在地下水较发育可添加水泥浆液体积5%的水玻璃,进行水泥-水玻璃双液注浆。导向墙采用C20混凝土,截面尺寸为1m*1m,在隧道开挖轮廓线以外施作。C20混凝土内嵌2榀工18工字钢拱架作为长管棚定向拱架,φ140无缝钢管(壁厚5mm)作套管,用φ25螺纹钢固定在拱架上,套拱纵向长度1m,拱架之间用φ22螺纹钢连接,拱架间距50cm。超前大管棚采用φ108无缝钢管,壁厚6mm,节长3-6m。采用丝扣连接,丝扣长15cm,φ114×6套丝扣钢管长30cm。钢管接头按奇、偶数错开,纵向同一断面内的接头数不大于50%,相邻钢管的接头至少须错开1m。超前大管棚施工时,钢管与隧道中心线平行,其仰角为1~3°(不包含路线纵坡)。四)、长管棚及套拱工程量套拱工程数量表序号项目名称部位及项目名称单位1个洞口工程量2个洞口工程量1导向墙墙身污工C20砼m320.1640.322导向钢管φ140钢管Kg782.551565.13工字钢架I18工字钢kg686.581373.164连接钢板220*230*14mmkg66.72133.445螺栓/螺母M24*60/M24套16324长管棚工程数量表序号项目名称部位及项目名称单位进口工程量出口工程量1管棚钻孔φ127(含清孔2遍)m141018802钢(花)管φ108*6mm热轧无缝钢管kg21276.928369.23接头钢管φ114*6mm热轧无缝钢管kg675.96901.283水泥浆液R425水灰重量比1:1m313.7118.284封孔水泥浆M10m310.213.6三、工程进度计划安排隧道长管棚工程施工计划安排施工部位桩号施工日期隧道进口DIK292+899~DIK292+9292016.4.10-2016.5.10隧道出口DIK293+425~DIK293+4652016.5.15-2016.6.20四、施工准备1、施工前,全线已完成导线点、水准点测量数据的复测,并在线路附近增设了导线点与水准基点。2、施工拌合场地己在隧道出洞右侧建设完毕。内配配备砂浆和机二台,设备及相应的小型机具...
