高中数学 1.1.2 第1课时 程序框图、顺序结构课时作业 新人教A版必修3VIP免费

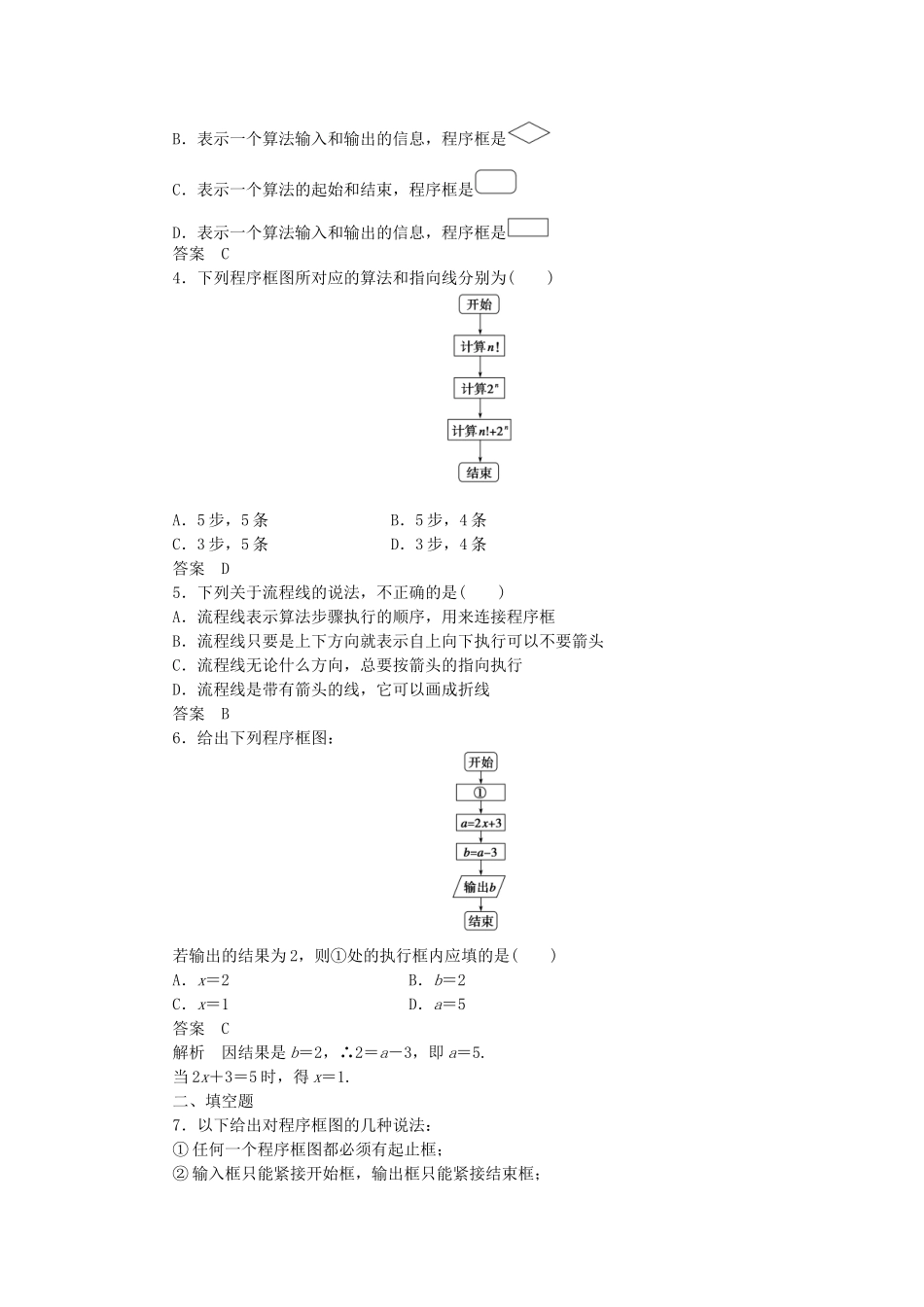

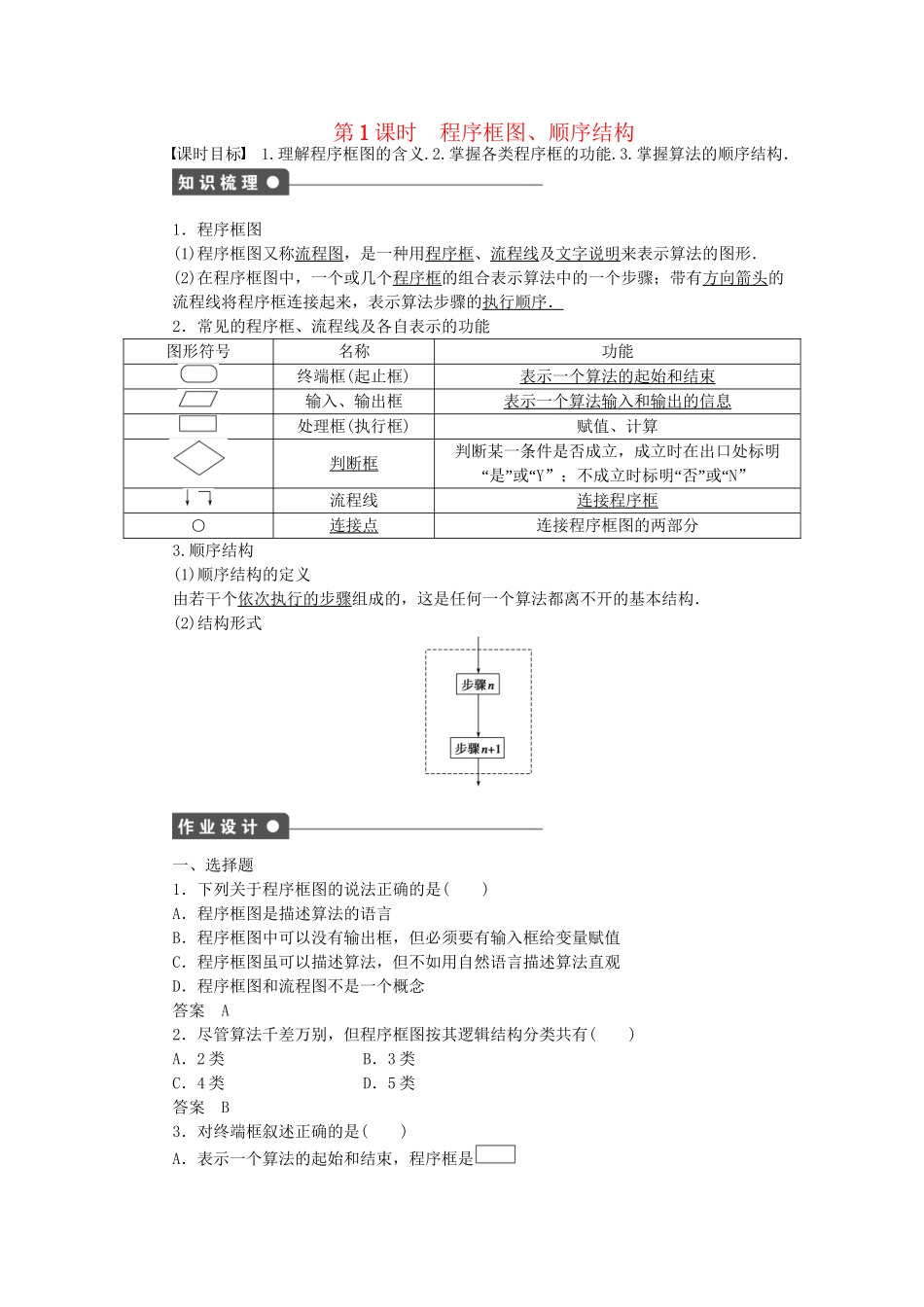

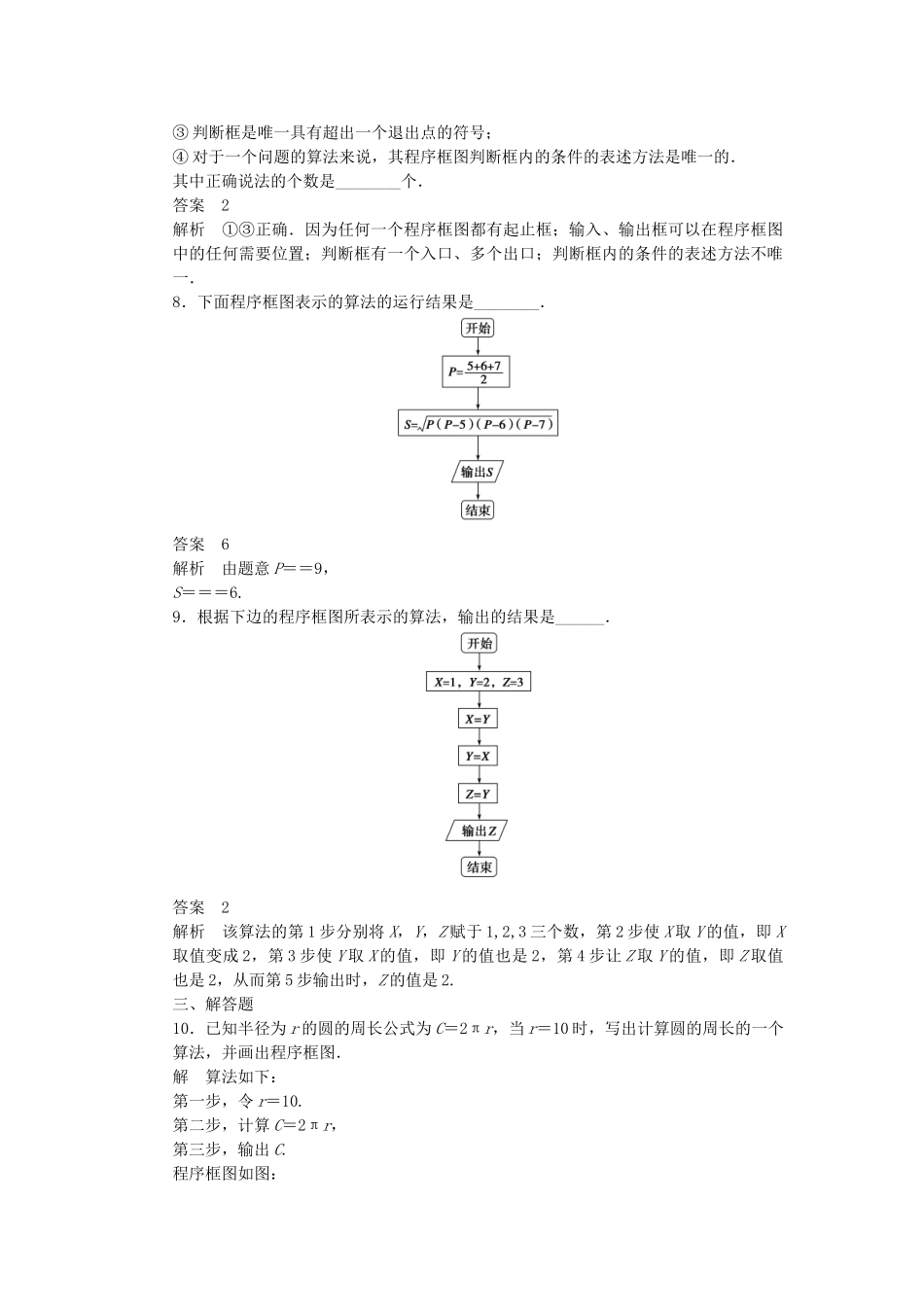

第1课时程序框图、顺序结构课时目标1.理解程序框图的含义.2.掌握各类程序框的功能.3.掌握算法的顺序结构．1．程序框图(1)程序框图又称流程图，是一种用程序框、流程线及文字说明来表示算法的图形．(2)在程序框图中，一个或几个程序框的组合表示算法中的一个步骤；带有方向箭头的流程线将程序框连接起来，表示算法步骤的执行顺序．2．常见的程序框、流程线及各自表示的功能图形符号名称功能终端框(起止框)表示一个算法的起始和结束输入、输出框表示一个算法输入和输出的信息处理框(执行框)赋值、计算判断框判断某一条件是否成立，成立时在出口处标明“”“是或Y”“”“；不成立时标明否或N”流程线连接程序框○连接点连接程序框图的两部分3.顺序结构(1)顺序结构的定义由若干个依次执行的步骤组成的，这是任何一个算法都离不开的基本结构．(2)结构形式一、选择题1．下列关于程序框图的说法正确的是()A．程序框图是描述算法的语言B．程序框图中可以没有输出框，但必须要有输入框给变量赋值C．程序框图虽可以描述算法，但不如用自然语言描述算法直观D．程序框图和流程图不是一个概念答案A2．尽管算法千差万别，但程序框图按其逻辑结构分类共有()A．2类B．3类C．4类D．5类答案B3．对终端框叙述正确的是()A．表示一个算法的起始和结束，程序框是B．表示一个算法输入和输出的信息，程序框是C．表示一个算法的起始和结束，程序框是D．表示一个算法输入和输出的信息，程序框是答案C4．下列程序框图所对应的算法和指向线分别为()A．5步，5条B．5步，4条C．3步，5条D．3步，4条答案D5．下列关于流程线的说法，不正确的是()A．流程线表示算法步骤执行的顺序，用来连接程序框B．流程线只要是上下方向就表示自上向下执行可以不要箭头C．流程线无论什么方向，总要按箭头的指向执行D．流程线是带有箭头的线，它可以画成折线答案B6．给出下列程序框图：若输出的结果为2，则①处的执行框内应填的是()A．x＝2B．b＝2C．x＝1D．a＝5答案C解析因结果是b＝2，∴2＝a－3，即a＝5.当2x＋3＝5时，得x＝1.二、填空题7．以下给出对程序框图的几种说法：①任何一个程序框图都必须有起止框；②输入框只能紧接开始框，输出框只能紧接结束框；③判断框是唯一具有超出一个退出点的符号；④对于一个问题的算法来说，其程序框图判断框内的条件的表述方法是唯一的．其中正确说法的个数是________个．答案2解析①③正确．因为任何一个程序框图都有起止框；输入、输出框可以在程序框图中的任何需要位置；判断框有一个入口、多个出口；判断框内的条件的表述方法不唯一．8．下面程序框图表示的算法的运行结果是________．答案6解析由题意P＝＝9，S＝＝＝6.9．根据下边的程序框图所表示的算法，输出的结果是______．答案2解析该算法的第1步分别将X，Y，Z赋于1,2,3三个数，第2步使X取Y的值，即X取值变成2，第3步使Y取X的值，即Y的值也是2，第4步让Z取Y的值，即Z取值也是2，从而第5步输出时，Z的值是2.三、解答题10．已知半径为r的圆的周长公式为C＝2πr，当r＝10时，写出计算圆的周长的一个算法，并画出程序框图．解算法如下：第一步，令r＝10.第二步，计算C＝2πr，第三步，输出C.程序框图如图：11．已知函数y＝2x＋3，设计一个算法，若给出函数图象上任一点的横坐标x(由键盘输入)，求该点到坐标原点的距离，并画出程序框图．解算法如下：第一步，输入横坐标的值x.第二步，计算y＝2x＋3.第三步，计算d＝.第四步，输出d.程序框图如图：能力提升12“”．画出用现代汉语词典查阅仕字的程序框图．解现代汉语词典检字有多种方法，如部首检字法、拼音检字法等．现以部首检字法为例加以说明．13．如图所示的程序框图，当输入的x的值为0和4时，输出的值相等，根据该图和下列各小题的条件回答下面的几个问题．(1)该程序框图解决的是一个什么问题？(2)当输入的x的值为3时，输出的f(x)的值为多大？(3)要想使输出的值最大，输入的x的值应为多大？(4)按照这个程序框图输出的f(x)值，当x的值大于2时，x值大的输出的f(x)值反而小，为什么？(5)要想使输出的值等于3，输入的x的值应为多大？(6)要想使输入的值与输出的值相等，输入的x的值应为...
