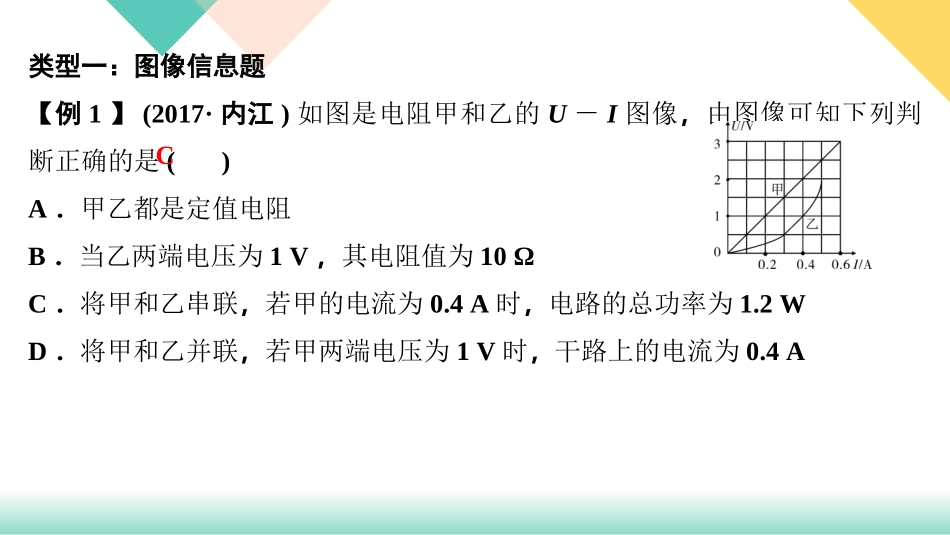

物理物理专题四作图题类型一：图像信息题【例1】(2017·内江)如图是电阻甲和乙的U－I图像，由图像可知下列判断正确的是()A．甲乙都是定值电阻B．当乙两端电压为1V，其电阻值为10ΩC．将甲和乙串联，若甲的电流为0.4A时，电路的总功率为1.2WD．将甲和乙并联，若甲两端电压为1V时，干路上的电流为0.4AC【方法归纳】U－I图像的分析：(1)横、纵坐标：电流、电压；(2)图像形状：甲图为线性图像(定值电阻)，乙图为非线性图像(可变电阻)；(3)图像形状的决定因素：仅由电阻本身决定，与其两端的电压和通过的电流无关；(4)坐标比值：该点处电阻的大小R＝UI；(5)坐标的乘积：该点处电阻消耗的电功率P＝UI；(6)斜率(ΔUΔI)：甲图中ΔUΔI＝UI＝R，乙图中ΔUΔI逐渐变大。类型二：表格信息题【例2】(2017·成都)小明根据下表所提供的数据得出了四个结论，其中正确的是()A．液体的比热容一定比固体的比热容大B．同种物质发生物态变化后，比热容不变C．由于水的比热容大，白天海水温度比沙滩高D．2kg的水温度升高50℃，吸收的热量是4.2×105J几种物质的比热容/J·(kg·℃)－1水4.2×103水银0.14×103酒精2.4×103沙石0.92×103煤油2.1×103铝0.88×103冰2.1×103铜0.39×103D类型一：图像信息题1．(2018·广东)如图所示，加热－40℃的冰，下列说法正确的是()A．BC段表示当前物体的状态仍是固体B．冰的融化过程温度不变，说明熔化不需要吸热C．水的沸腾过程温度不变，说明它的内能不变D．由图可判断，加热时间相同时冰升温比水快，说明冰的比热容比水小D2．(2018·眉山)2018年4月30日东坡国际半程马拉松比赛在眉山市湿地公园隆重举行，若甲、乙两位运动员同时从起跑线起跑并做匀速直线运动，他们的路程时间s－t图像是如图所示a、b、c三条图线中的两条，甲的速度大于乙的速度，运动5s甲、乙间的距离大于2m，则()A．甲的st﹣图像一定为aB．乙的st﹣图像一定为cC．甲的st﹣图像可能为bD．乙的st﹣图像可能为aA3．(2016·苏州)为测量某种液体的密度，小明利用天平和量杯测量了液体和量杯的总质量m及液体的体积V，得到几组数据并绘出了mV图像，如图所示。下列说法正确的是()A．该液体密度为2g/cm3B．该液体密度为1.25g/cm3C．量杯质量为40gD．60cm3该液体质量为60gDB4．(2018·遵义)如图甲所示，R2为电阻箱，调节R2时电流表示数I随之变化。如图乙所示是电阻箱阻值R2与电流表示数的倒数的图像。则定值电阻R1与电源电压U的大小分别为()A．5Ω30VB．5Ω2.5VC．10Ω20VD．10Ω10V1I5．(2018·包头)如图甲所示的电路中，R0为定值电阻，R为电阻式传感器，电源电压保持不变，当R阻值从0增大到60Ω，测得R的电功率与通过它的电流关系图像如图乙，下列说法正确的是()A．R的阻值增大，电流表与电压表的示数都变小B．电源电压为12VC．当电流为0.6A时，1s内电路消耗的电能为21.6JD．R0两端的电压变化范围为6V～18VD6．(2018·达州)“”某同学在探究凸透镜成像规律的实验中，绘制了如图所示的图像(v表示像到凸透镜的距离，u表示物体到凸透镜的距离)，用该凸透镜作放大镜使用时，被观察的物体到透镜的距离在______m以内；把物体从距凸透镜5cm处移动到距凸透镜20cm处的过程中，像的大小将______(选填“变大”、“变小”、“先变小再变大”或“先变大再变小”)。0.05变小7．(2017·襄阳)“小明利用刻度均匀的匀质杠杆做探究杠杆的”平衡条件实验。(1)实验前，将杠杆的中点置于支架上，当杠杆静止时，发现杠杆右端下沉，这时应将平衡螺母向____(选填“左”或“右”)端调节，直到杠杆在水平位置平衡。(2)“得出杠杆的平衡条件动力×动力臂＝阻力×”阻力臂后，小明又进一步探究杠杆平衡时动力和动力臂的关系。实验过程中，保持阻力和阻力臂不变，在杠杆水平平衡时，测出多组动力F1和动力臂l1的数据，并绘制了F1与l1的关系图像，如图所示，请根据图像推算，当l1为0.1m时，F1为____N。左68．(2018·襄阳)电阻R1与R2的I－U图像如图所示。当R2上的电压为1.5V时，R2的阻值是____Ω；若将它们并联连接到电压为2.5V的电源上，则干路的电流是______A。100.79．(2018·重庆B卷)如图甲所示底面积为100cm2的圆柱形容器中装满了水，底...
