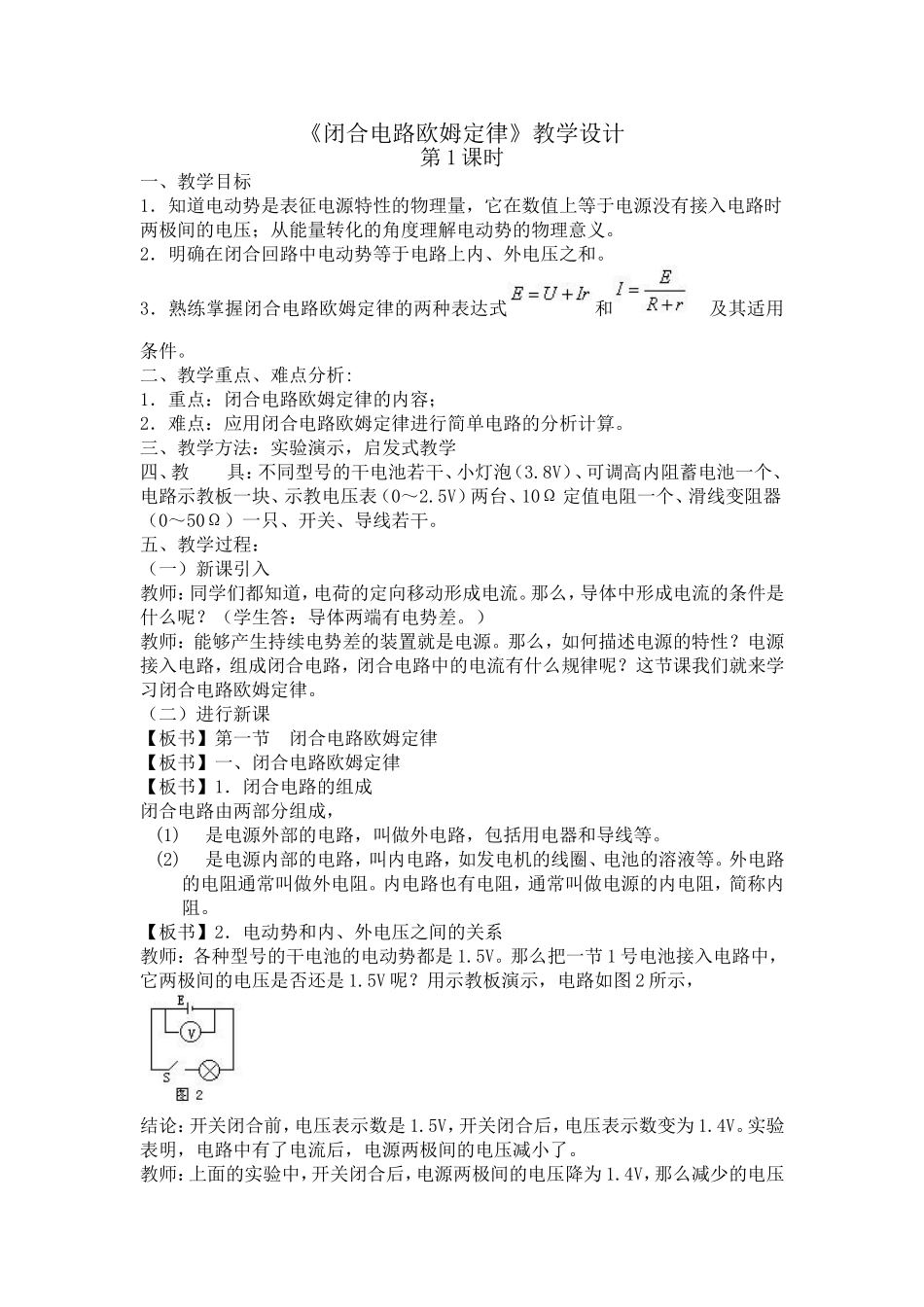

《闭合电路欧姆定律》教学设计第1课时一、教学目标1．知道电动势是表征电源特性的物理量，它在数值上等于电源没有接入电路时两极间的电压；从能量转化的角度理解电动势的物理意义。2．明确在闭合回路中电动势等于电路上内、外电压之和。3．熟练掌握闭合电路欧姆定律的两种表达式和及其适用条件。二、教学重点、难点分析:1．重点：闭合电路欧姆定律的内容；2．难点：应用闭合电路欧姆定律进行简单电路的分析计算。三、教学方法：实验演示，启发式教学四、教具：不同型号的干电池若干、小灯泡（3.8V）、可调高内阻蓄电池一个、电路示教板一块、示教电压表（0～2.5V）两台、10Ω定值电阻一个、滑线变阻器（0～50Ω）一只、开关、导线若干。五、教学过程：（一）新课引入教师：同学们都知道，电荷的定向移动形成电流。那么，导体中形成电流的条件是什么呢？（学生答：导体两端有电势差。）教师：能够产生持续电势差的装置就是电源。那么，如何描述电源的特性？电源接入电路，组成闭合电路，闭合电路中的电流有什么规律呢？这节课我们就来学习闭合电路欧姆定律。（二）进行新课【板书】第一节闭合电路欧姆定律【板书】一、闭合电路欧姆定律【板书】1．闭合电路的组成闭合电路由两部分组成，(1)是电源外部的电路，叫做外电路，包括用电器和导线等。(2)是电源内部的电路，叫内电路，如发电机的线圈、电池的溶液等。外电路的电阻通常叫做外电阻。内电路也有电阻，通常叫做电源的内电阻，简称内阻。【板书】2．电动势和内、外电压之间的关系教师：各种型号的干电池的电动势都是1.5V。那么把一节1号电池接入电路中，它两极间的电压是否还是1.5V呢？用示教板演示，电路如图2所示，结论：开关闭合前，电压表示数是1.5V，开关闭合后，电压表示数变为1.4V。实验表明，电路中有了电流后，电源两极间的电压减小了。教师：上面的实验中，开关闭合后，电源两极间的电压降为1.4V，那么减少的电压哪去了呢？用投影仪展示实验电路，如图3所示。接在电源外电路两端的电压表测得的电压叫外电压。在电源内部电极附近的探针A、B上连接的电压表测得的电压叫内电压。我们现在就通过实验来研究闭合电路中电动势和内、外电压之间的关系。教师：向学生介绍实验装置及电路连接方法，重点说明内电压的测量。实验中接通S1、S2，移动滑动变阻器的滑动头使其阻值减小，由两个电压表读出若干组内、外电压U′和U的值。再断开S1，由电压表测出电动势E。分析实验结果可以发现什么规律呢？学生：在误差许可的范围内，内、外电压之和等于电源电动势。【板书】在闭合电路中，电源的电动势等于内、外电压之和，即E=U′＋U教师：我们把公式E=U′＋U两边同乘以电量q，得到qE=qU′＋qU，这个式子的物理含义是什么呢？在第一章我们学习过一个公式W=qU，用来计算电场力对电荷做的功。所以qU′＋qU等于电量q通过外电路和内电路时消耗的总电能。由能量守恒定律可知，qE就应该是电源提供的总电能。当q=1C时电源提供的总电能就是EJ，数值上等于电动势。电源提供给电路的总电能是其他非静电力做功转化而来的，所以，电动势的大小也可以反映出电源把其他形式的能转化为电能的本领。例如干电池的电动势是1.5V，它的物理含义是什么呢？（1）表示非静电力把1C正电荷从电源负极搬到正极所做的功是1.5J；（2）表示电场力搬运1C正电荷沿闭合回路走一周所做的功是1.5J。【板书】3、闭合电路欧姆定律问题设计：如图4所示电路中电源电动势为E，内阻为r，外电阻为R，试求电路中的电流I引导学生推导： E=U+U′而U=IRU′=Ir∴E=IR+Ir或者写成：其中，R+r表示整个电路总电阻，R为外电路总电阻，r为内阻，I为闭合电路总电流。上式表明：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比这就是闭合电路欧姆定律。说明：闭合电路欧姆定律的适用条件：纯电阻电路。【板书】（1）内容：闭合电路中的电流跟电源的电动势成正比，跟整个电路的电阻成反比（2）公式：或者（3）适用条件：纯电阻电路一切电路（三）例题精讲【例题1】在如图5所示的电路中，R1=14.0Ω，R2=9.0Ω，当开关S扳到位置1时，电流表的示数为I1=0.20A；当开关S板到位置2时，电...
