初三电学小专题之二VIP免费

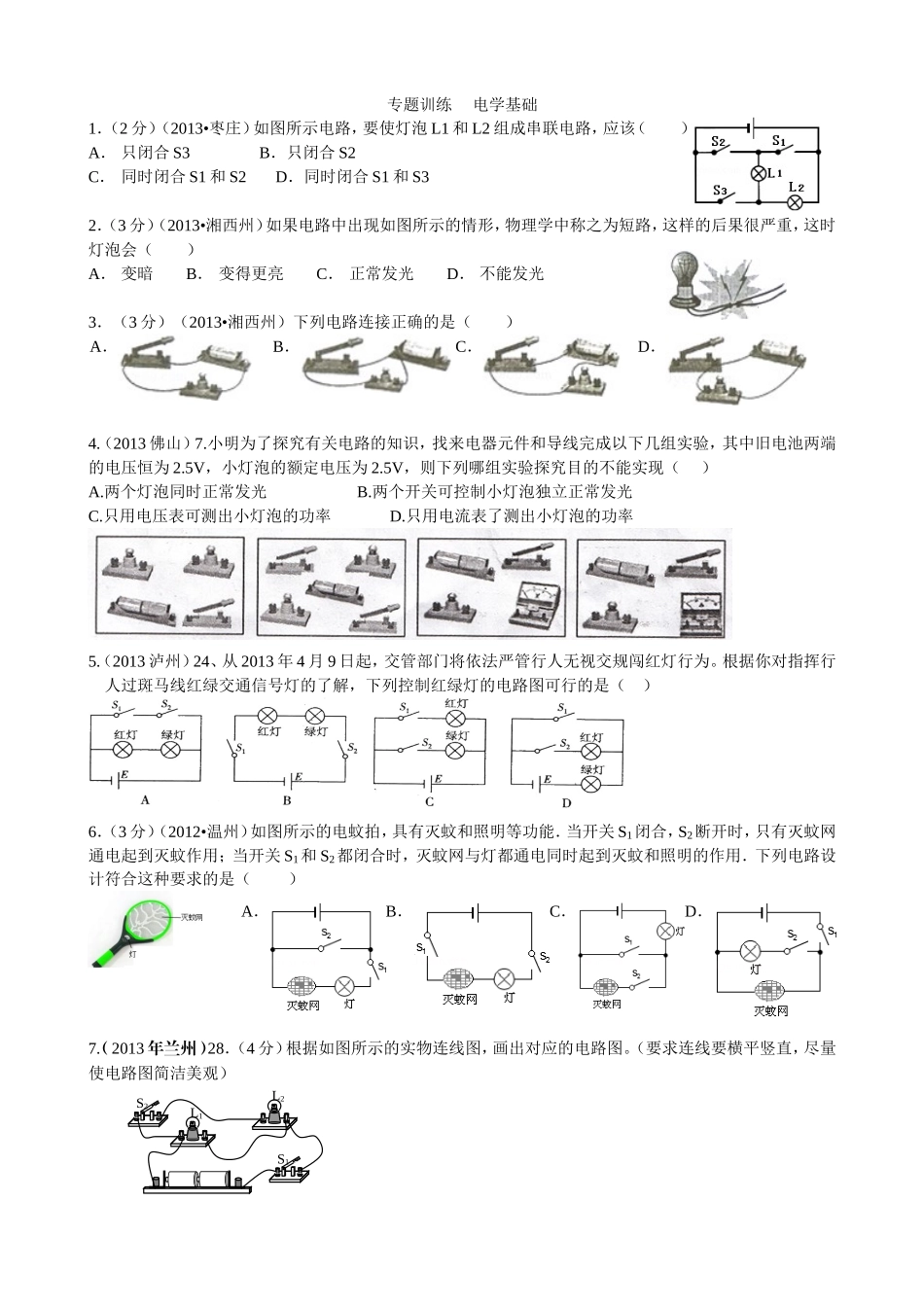

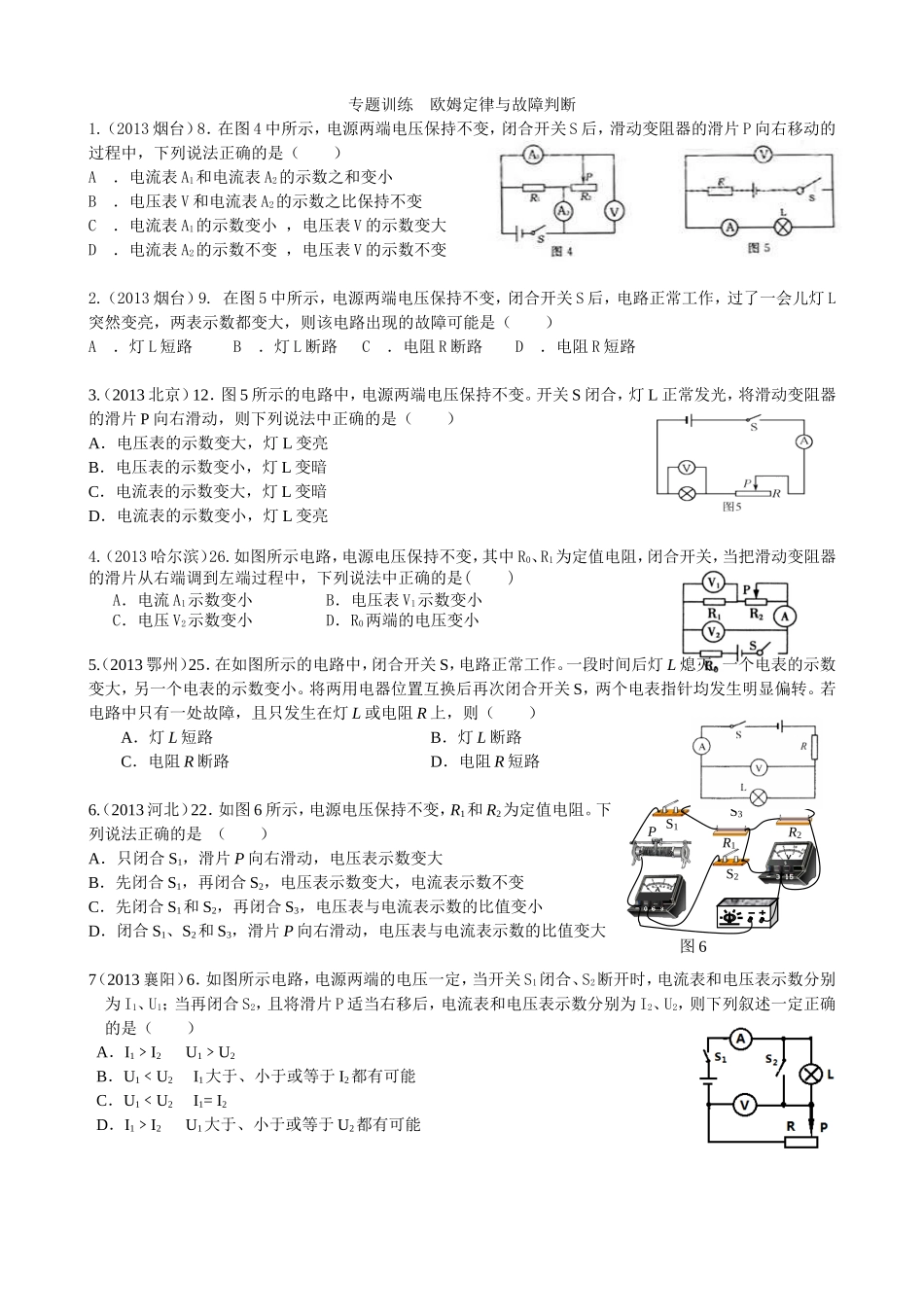

L1L2S1S2专题训练电学基础1．（2分）（2013•枣庄）如图所示电路，要使灯泡L1和L2组成串联电路，应该（）A．只闭合S3B．只闭合S2C．同时闭合S1和S2D．同时闭合S1和S32．（3分）（2013•湘西州）如果电路中出现如图所示的情形，物理学中称之为短路，这样的后果很严重，这时灯泡会（）A．变暗B．变得更亮C．正常发光D．不能发光3．（3分）（2013•湘西州）下列电路连接正确的是（）A．B．C．D．4.（2013佛山）7.小明为了探究有关电路的知识，找来电器元件和导线完成以下几组实验，其中旧电池两端的电压恒为2.5V，小灯泡的额定电压为2.5V，则下列哪组实验探究目的不能实现（）A.两个灯泡同时正常发光B.两个开关可控制小灯泡独立正常发光C.只用电压表可测出小灯泡的功率D.只用电流表了测出小灯泡的功率5.（2013泸州）24、从2013年4月9日起，交管部门将依法严管行人无视交规闯红灯行为。根据你对指挥行人过斑马线红绿交通信号灯的了解，下列控制红绿灯的电路图可行的是（）6．（3分）（2012•温州）如图所示的电蚊拍，具有灭蚊和照明等功能．当开关S1闭合，S2断开时，只有灭蚊网通电起到灭蚊作用；当开关S1和S2都闭合时，灭蚊网与灯都通电同时起到灭蚊和照明的作用．下列电路设计符合这种要求的是（）7.（2013年兰州）28．（4分）根据如图所示的实物连线图，画出对应的电路图。（要求连线要横平竖直，尽量使电路图简洁美观）A．B．C．D．专题训练欧姆定律与故障判断1.（2013烟台）8．在图4中所示，电源两端电压保持不变，闭合开关S后，滑动变阻器的滑片P向右移动的过程中，下列说法正确的是（）A．电流表A1和电流表A2的示数之和变小B．电压表V和电流表A2的示数之比保持不变C．电流表A1的示数变小，电压表V的示数变大D．电流表A2的示数不变，电压表V的示数不变2.（2013烟台）9.在图5中所示，电源两端电压保持不变，闭合开关S后，电路正常工作，过了一会儿灯L突然变亮，两表示数都变大，则该电路出现的故障可能是（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路3.（2013北京）12．图5所示的电路中，电源两端电压保持不变。开关S闭合，灯L正常发光，将滑动变阻器的滑片P向右滑动，则下列说法中正确的是（）A．电压表的示数变大，灯L变亮B．电压表的示数变小，灯L变暗C．电流表的示数变大，灯L变暗D．电流表的示数变小，灯L变亮4.（2013哈尔滨）26.如图所示电路，电源电压保持不变，其中R0、R1为定值电阻，闭合开关，当把滑动变阻器的滑片从右端调到左端过程中，下列说法中正确的是()A．电流A1示数变小B．电压表V1示数变小C．电压V2示数变小D．R0两端的电压变小5.（2013鄂州）25．在如图所示的电路中，闭合开关S，电路正常工作。一段时间后灯L熄灭，一个电表的示数变大，另一个电表的示数变小。将两用电器位置互换后再次闭合开关S，两个电表指针均发生明显偏转。若电路中只有一处故障，且只发生在灯L或电阻R上，则（）A．灯L短路B．灯L断路C．电阻R断路D．电阻R短路6.（2013河北）22．如图6所示，电源电压保持不变，R1和R2为定值电阻。下列说法正确的是（）A．只闭合S1，滑片P向右滑动，电压表示数变大B．先闭合S1，再闭合S2，电压表示数变大，电流表示数不变C．先闭合S1和S2，再闭合S3，电压表与电流表示数的比值变小D．闭合S1、S2和S3，滑片P向右滑动，电压表与电流表示数的比值变大7（2013襄阳）6．如图所示电路，电源两端的电压一定，当开关S1闭合、S2断开时，电流表和电压表示数分别为I1、U1；当再闭合S2，且将滑片P适当右移后，电流表和电压表示数分别为I2、U2，则下列叙述一定正确的是（）A．I1I﹥2U1U﹥2B．U1U﹤2I1大于、小于或等于I2都有可能C．U1﹤U2I1=I2D．I1﹥I2U1大于、小于或等于U2都有可能PR2图6R1S1S3S2专题训练电加热问题1、（2013重庆A卷）图l6甲为一款有高、低温两档的家用蒸汽电熨斗，其电路原理如图16乙所示，R1、R2为电热丝，其额定电压均为220V。电路的工作原理是：当S，闭合，S2断开时，电熨斗处于低温档；当S1、S2都闭合时，电熨斗处于高温档。正常工作时高温挡的电功率为1980W。(电源电压保持不变，不计电热丝电阻随温度的变化)(1)电熨斗正常工作时，在高温...
