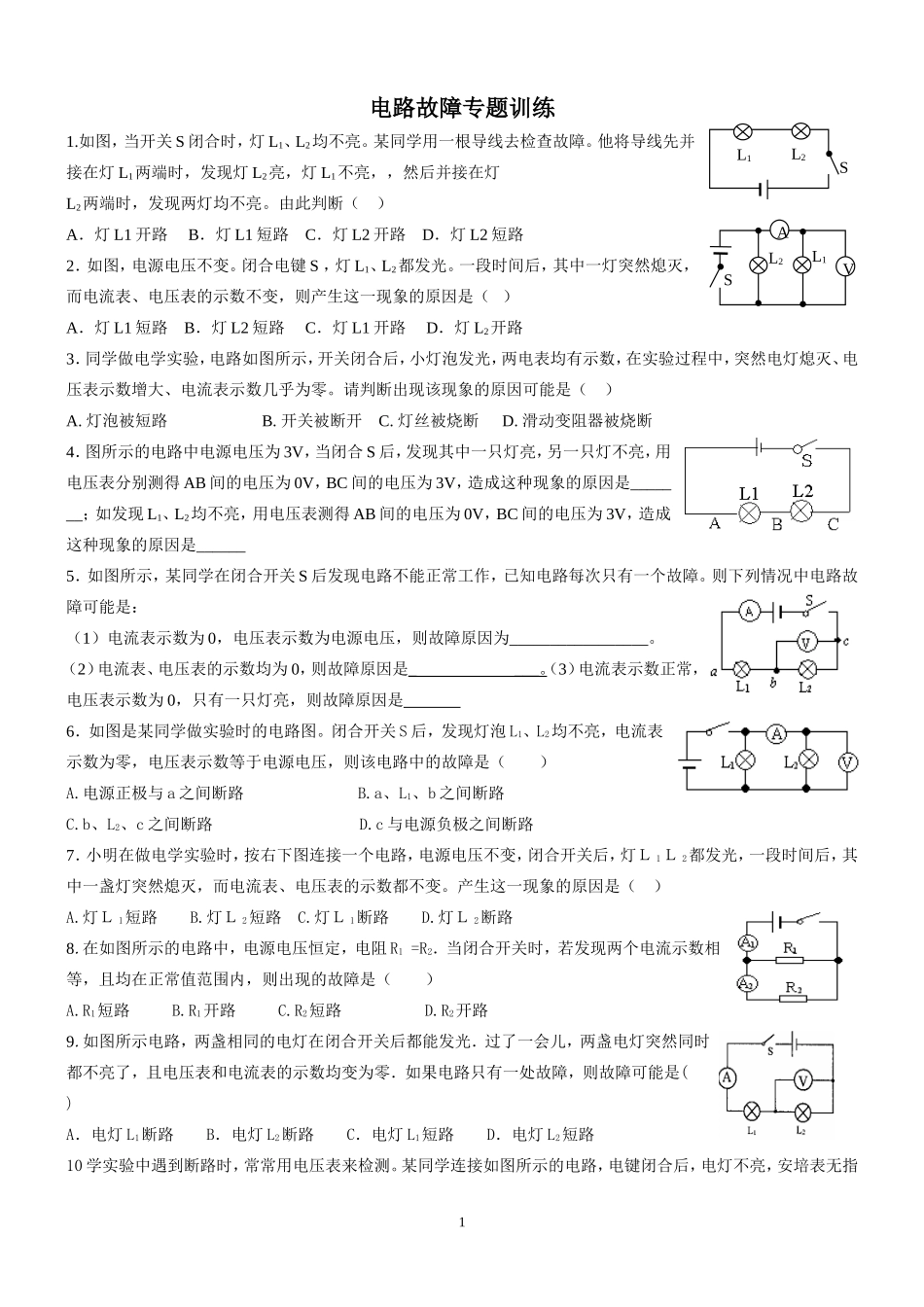

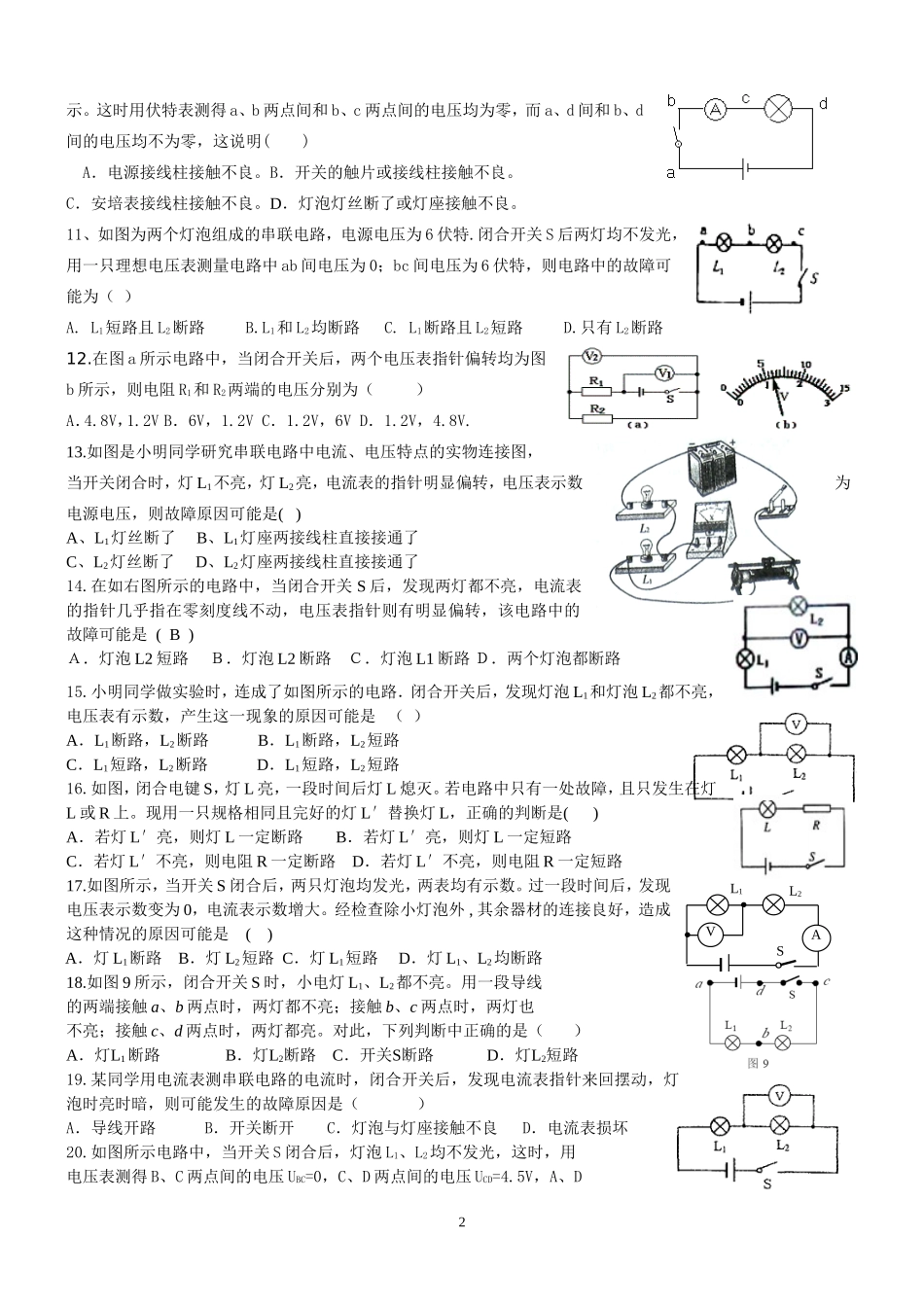

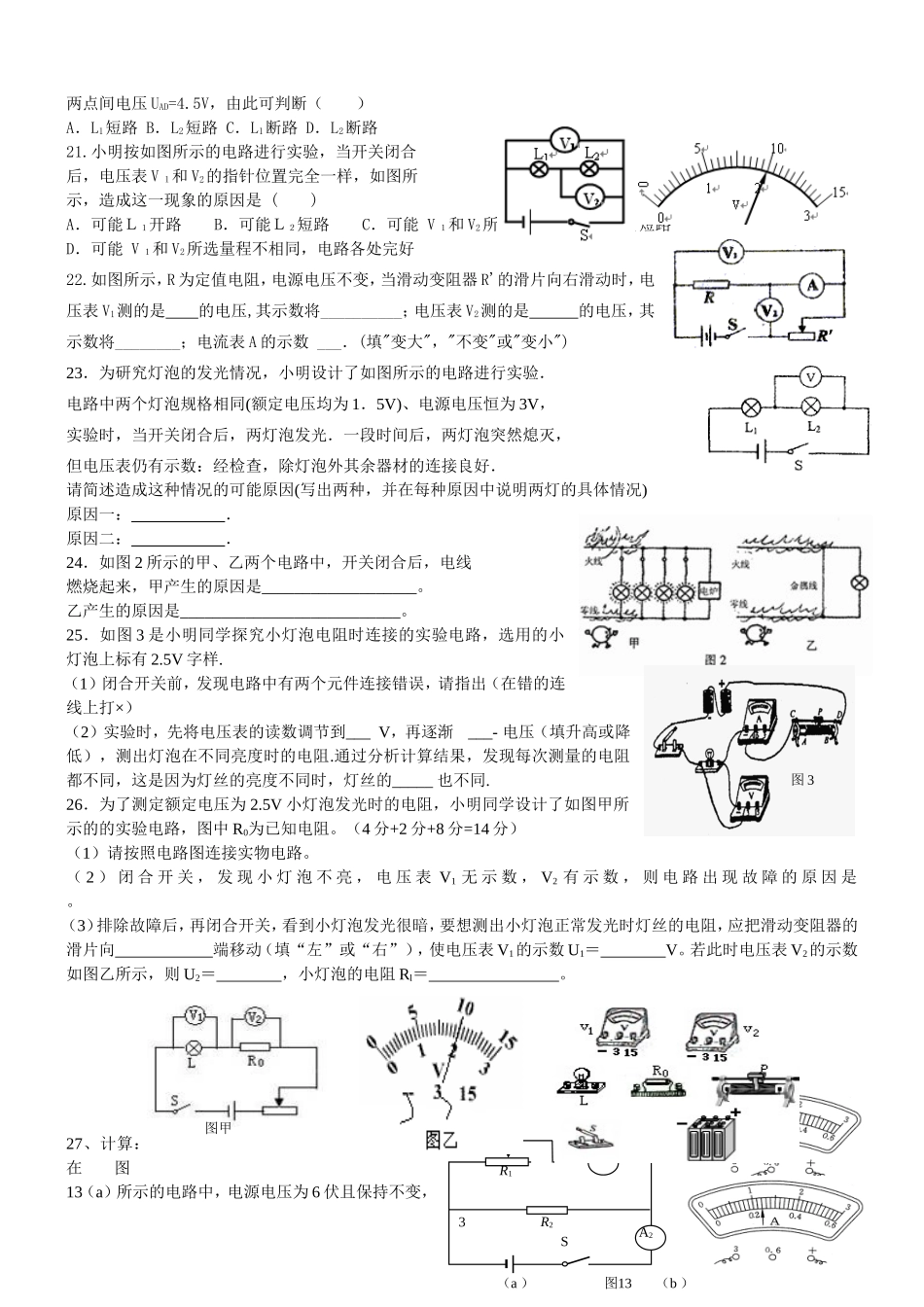

电路故障专题训练1.如图，当开关S闭合时，灯L1、L2均不亮。某同学用一根导线去检查故障。他将导线先并接在灯L1两端时，发现灯L2亮，灯L1不亮，，然后并接在灯L2两端时，发现两灯均不亮。由此判断（）A．灯L1开路B．灯L1短路C．灯L2开路D．灯L2短路2．如图，电源电压不变。闭合电键S，灯L1、L2都发光。一段时间后，其中一灯突然熄灭，而电流表、电压表的示数不变，则产生这一现象的原因是（）A．灯L1短路B．灯L2短路C．灯L1开路D．灯L2开路3．同学做电学实验，电路如图所示，开关闭合后，小灯泡发光，两电表均有示数，在实验过程中，突然电灯熄灭、电压表示数增大、电流表示数几乎为零。请判断出现该现象的原因可能是（）A.灯泡被短路B.开关被断开C.灯丝被烧断D.滑动变阻器被烧断4．图所示的电路中电源电压为3V，当闭合S后，发现其中一只灯亮，另一只灯不亮，用电压表分别测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是_______；如发现L1、L2均不亮，用电压表测得AB间的电压为0V，BC间的电压为3V，造成这种现象的原因是______5．如图所示，某同学在闭合开关S后发现电路不能正常工作，已知电路每次只有一个故障。则下列情况中电路故障可能是：（1）电流表示数为0，电压表示数为电源电压，则故障原因为_________________。（2）电流表、电压表的示数均为0，则故障原因是____。（3）电流表示数正常，电压表示数为0，只有一只灯亮，则故障原因是6．如图是某同学做实验时的电路图。闭合开关S后，发现灯泡L1、L2均不亮，电流表示数为零，电压表示数等于电源电压，则该电路中的故障是（）A.电源正极与a之间断路B.a、L1、b之间断路C.b、L2、c之间断路D.c与电源负极之间断路7．小明在做电学实验时，按右下图连接一个电路，电源电压不变，闭合开关后，灯Ｌ1Ｌ2都发光，一段时间后，其中一盏灯突然熄灭，而电流表、电压表的示数都不变。产生这一现象的原因是（）A.灯Ｌ1短路B.灯Ｌ2短路C.灯Ｌ1断路D.灯Ｌ2断路8.在如图所示的电路中，电源电压恒定，电阻R1=R2．当闭合开关时，若发现两个电流示数相等，且均在正常值范围内，则出现的故障是（）A.R1短路B.R1开路C.R2短路D.R2开路9.如图所示电路，两盏相同的电灯在闭合开关后都能发光．过了一会儿，两盏电灯突然同时都不亮了，且电压表和电流表的示数均变为零．如果电路只有一处故障，则故障可能是()A．电灯L1断路B．电灯L2断路C．电灯L1短路D．电灯L2短路10学实验中遇到断路时，常常用电压表来检测。某同学连接如图所示的电路，电键闭合后，电灯不亮，安培表无指1L1L2SAVL1L2S示。这时用伏特表测得a、b两点间和b、c两点间的电压均为零，而a、d间和b、d间的电压均不为零，这说明()A．电源接线柱接触不良。B．开关的触片或接线柱接触不良。C．安培表接线柱接触不良。D．灯泡灯丝断了或灯座接触不良。11、如图为两个灯泡组成的串联电路，电源电压为6伏特.闭合开关S后两灯均不发光，用一只理想电压表测量电路中ab间电压为0；bc间电压为6伏特，则电路中的故障可能为（）A.L1短路且L2断路B.L1和L2均断路C.L1断路且L2短路D.只有L2断路12.在图a所示电路中，当闭合开关后，两个电压表指针偏转均为图b所示，则电阻R1和R2两端的电压分别为（）A．4.8V，1.2VB．6V，1.2VC．1.2V，6VD．1.2V，4.8V.13.如图是小明同学研究串联电路中电流、电压特点的实物连接图，当开关闭合时，灯L1不亮，灯L2亮，电流表的指针明显偏转，电压表示数为电源电压，则故障原因可能是()A、L1灯丝断了B、L1灯座两接线柱直接接通了C、L2灯丝断了D、L2灯座两接线柱直接接通了14.在如右图所示的电路中，当闭合开关S后，发现两灯都不亮，电流表的指针几乎指在零刻度线不动，电压表指针则有明显偏转，该电路中的故障可能是(B)Ａ．灯泡L2短路Ｂ．灯泡L2断路Ｃ．灯泡L1断路Ｄ．两个灯泡都断路15.小明同学做实验时，连成了如图所示的电路．闭合开关后，发现灯泡L1和灯泡L2都不亮，电压表有示数，产生这一现象的原因可能是（）A．L1断路，L2断路B．L1断路，L2短路C．L1短路，L2断路D．L1短路，L2短路16.如图，闭合电键S，灯L亮，一段时间后灯L熄灭。若电路中只有一处故障，且只发生...
