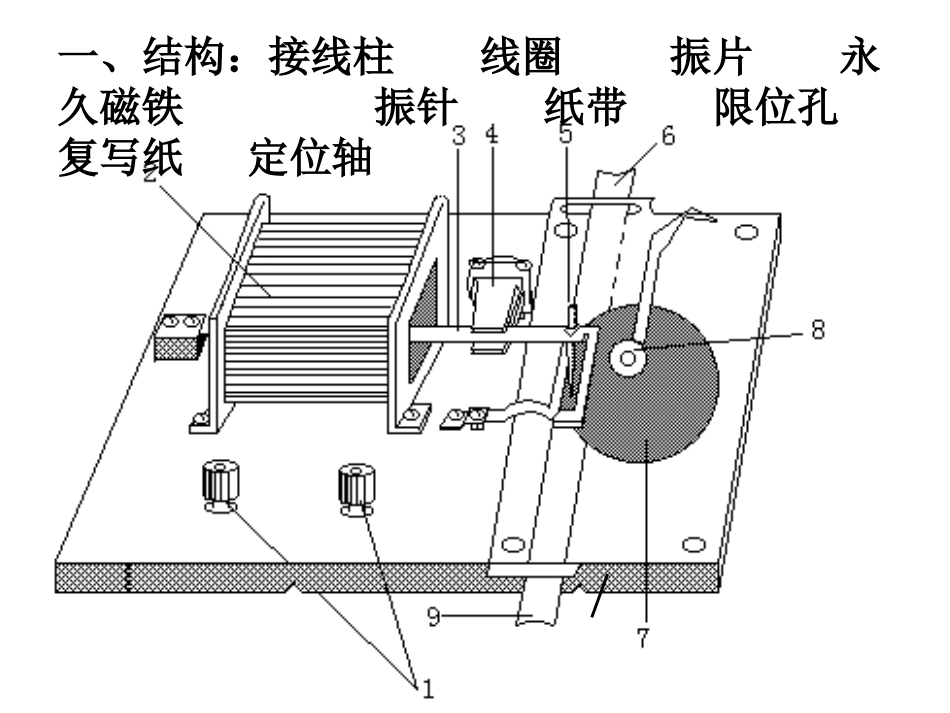

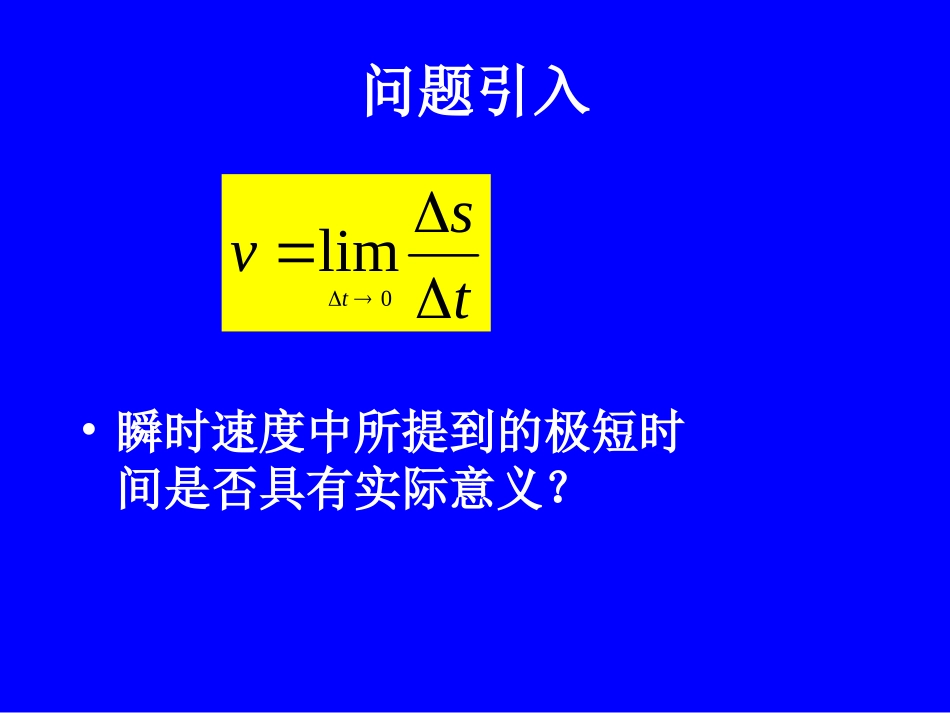

打点计时器（一）问题引入•瞬时速度中所提到的极短时间是否具有实际意义？tsvlim0t一、结构：接线柱线圈振片永久磁铁振针纸带限位孔复写纸定位轴二、原理：磁极间的相互作用三、用途•通过相邻两点间的等时性来计时•记录一定时间内位移的仪器•电源：6v以下交流电50赫兹四、使用步骤(1)先把打点计时器固定在桌子上，再将打点计时器的两个接线柱分别与交流电源相连.(电磁打点计时器接交流电源4～6V，电火花打点计时器接220V交流电.）(2)将纸带一端穿过限位孔，另一端与运动物体相连，复写纸套在定位轴上，并压在纸带上.(3)将研究物体放于紧靠打点计时器的位置。(4)先接通电源开关，再按实验需要使纸带运动，在纸带上打出一系列的点.(5)先断开电源开关，再取下纸带。五、数据处理1、根据具体情况选出计数点，按实验要求进行测量计算.2、用刻度尺测量出第一个点到第用刻度尺测量出第一个点到第nn个点的个点的距离。距离。33、、设计一个表格，用来记录以上测量值。设计一个表格，用来记录以上测量值。.....................0123456789101112131415161.求平均速度n15915位移/m时间/s平均速度/m·s-1六、用打点计时器测量平均速度瞬时速度..............….....…….....01234562求瞬时速度n01234△s（m）△t（s）v（m/s）510.00cm,12.60cm,22.60cm,30.00cm,n012345Vm/s0.050.10.20.30.280.280123456780.60.50.40.30.20.1t/10-1sv/(m·s-1)四：用图象表示速度难点突破：1.在使用打点计时器时，经常出现周期不稳定，或不起振不打点等现象，此时要松开振片的固定螺丝，改变振片长度，调整其固有频率，让它的固有频率与电源频率相同，即可解决上述问题.2.打点计时器不能长时间连续工作，要每打一条纸带后及时切断电源，以免长期使用电流过大而烧坏线圈2.电火花打点计时器：开关正负脉冲输入插座限位孔墨粉纸盘220v交流电50赫兹作用：记录一定时间内位移的仪器开关正负脉冲输入插座墨粉纸盘限位孔n012345Vm/s0.050.10.20.30.280.280123456780.60.50.40.30.20.1t/10-1sv/(m·s-1)四：用图象表示速度
