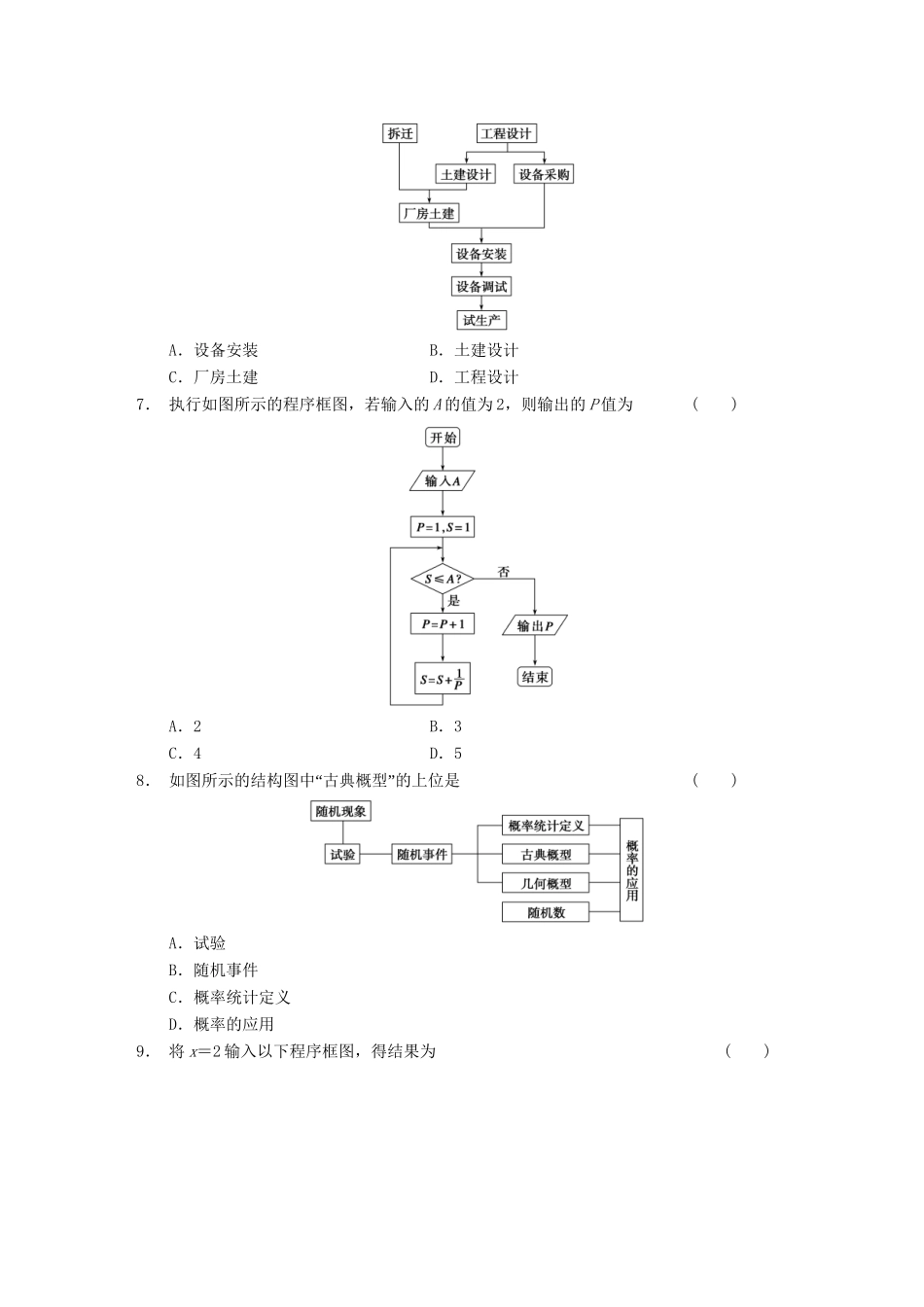

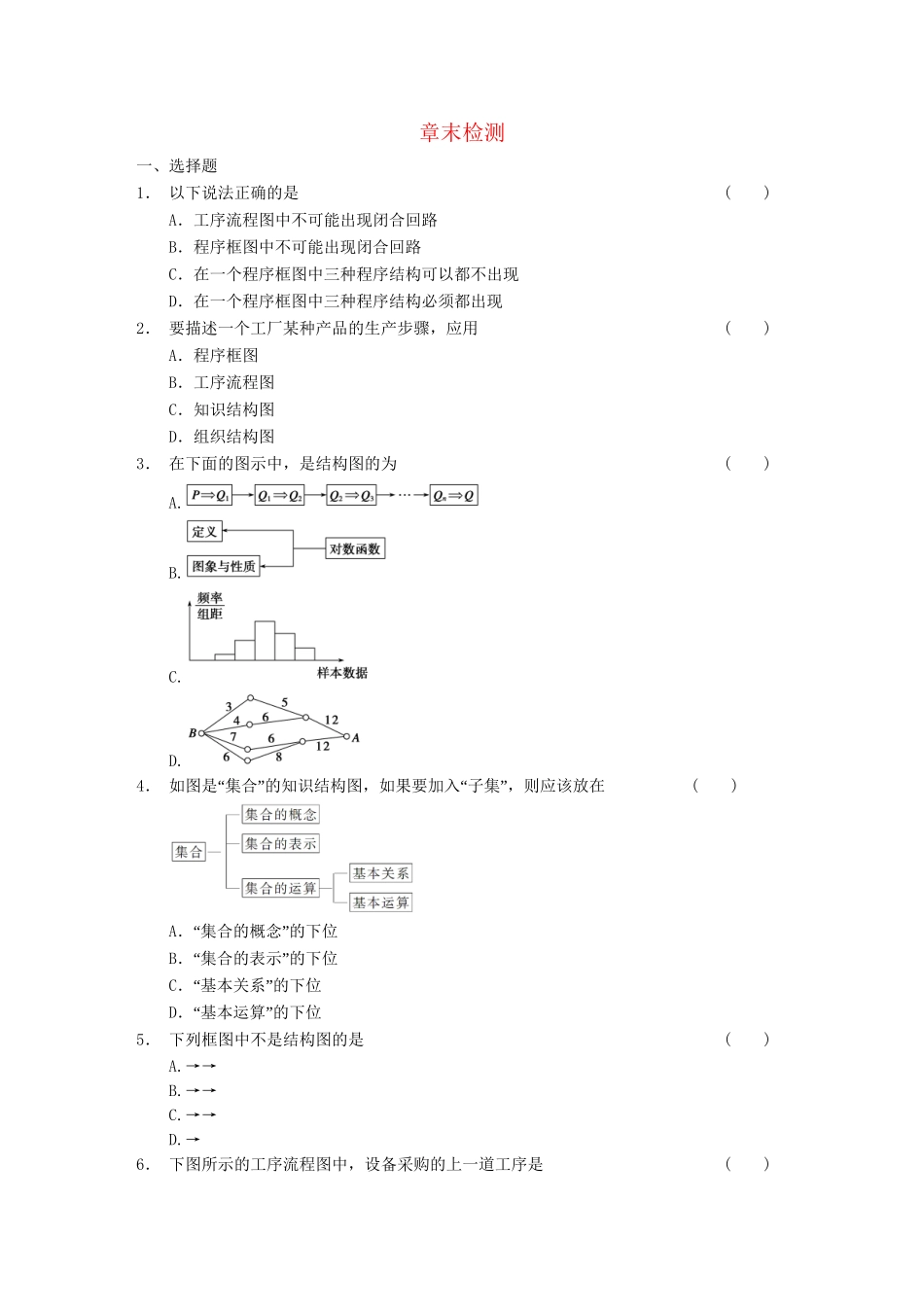

章末检测一、选择题1．以下说法正确的是()A．工序流程图中不可能出现闭合回路B．程序框图中不可能出现闭合回路C．在一个程序框图中三种程序结构可以都不出现D．在一个程序框图中三种程序结构必须都出现2．要描述一个工厂某种产品的生产步骤，应用()A．程序框图B．工序流程图C．知识结构图D．组织结构图3．在下面的图示中，是结构图的为()A.B.C.D.4．“”“”如图是集合的知识结构图，如果要加入子集，则应该放在()A“”．集合的概念的下位B“”．集合的表示的下位C“”．基本关系的下位D“”．基本运算的下位5．下列框图中不是结构图的是()A.→→B.→→C.→→D.→6．下图所示的工序流程图中，设备采购的上一道工序是()A．设备安装B．土建设计C．厂房土建D．工程设计7．执行如图所示的程序框图，若输入的A的值为2，则输出的P值为()A．2B．3C．4D．58．“”如图所示的结构图中古典概型的上位是()A．试验B．随机事件C．概率统计定义D．概率的应用9．将x＝2输入以下程序框图，得结果为()A．3B．5C．8D．1210．某成品的组装工序流程图如图所示，箭头上的数字表示组装过程中所需要的时间(小时)，不同车间可同时工作，同一车间不能同时做两种或两种以上的工作，则组装该产品所需要的最短时间是()A．11小时B．13小时C．15小时D．17小时11．某程序框图如图所示，现执行该程序，输入下列函数f(x)＝sinx，f(x)＝cosx，f(x)＝tanx，则可以输出的函数是()A．f(x)＝sinxB．f(x)＝cosxC．f(x)＝tanxD．三个函数都无法输出二、填空题12．如图所示的是某公司的组织结构图，则后勤部的直接领导是________________．13．按下列程序框图运算：“规定：程序运行到判断结果是否大于244”为1次运算，若x＝5，则运算进行________次才停止．14．程序框图(即算法流程图)如图所示，其输出结果是________．15．某市质量技术监督局计量认证审查流程图如图所示，从图中可知在计量认证审查过程中审查可能不通过的环节有________处．三、解答题16．设汽车托运重量为P(kg)的货物时，每千米的费用(单位：元)标准为y＝画出行李托运费用的程序框图．17．试画出选修1－2“”中推理与证明这一部分内容的知识结构图．18．画出求满足1＋22＋32…＋＋n2>20000的最小自然数n的程序框图．19．明天小强要参加班里组织的郊游活动，为了做好参加这次郊游的准备工作，他测算了如下数据：整理床铺、收拾携带物品8分钟，洗脸、刷牙7分钟，煮牛奶15分钟，吃早饭10分钟，查公交线路图9分钟，给出差在外的父亲发手机短信6分钟，走到公共汽车站10分钟，等公共汽车10分钟．小强粗略地算了一下，总共需要75分钟，为了赶上7：50的公共汽车，小强决定6：30起床，不幸的是他一下子睡到7：00！请你帮小强安排一下时间，画出一份郊游出行前时间安排流程图，使他还能来得及参加此次郊游．20．试用框图描述一元二次不等式ax2＋bx＋c>0(a>0)的求解过程．答案1．A2．B3.B4．C5．C6．D7．C8．B9．D10．A11．B12．专家办公室13．414．12715．316．解程序框图如下：17．解知识结构图如图：18．解程序框图如下：19．解出行前时间安排流程图如图所示．这样需要50分钟，故可以赶上7：50的公共汽车，并来得及参加此次郊游．20．解如下图所示．
