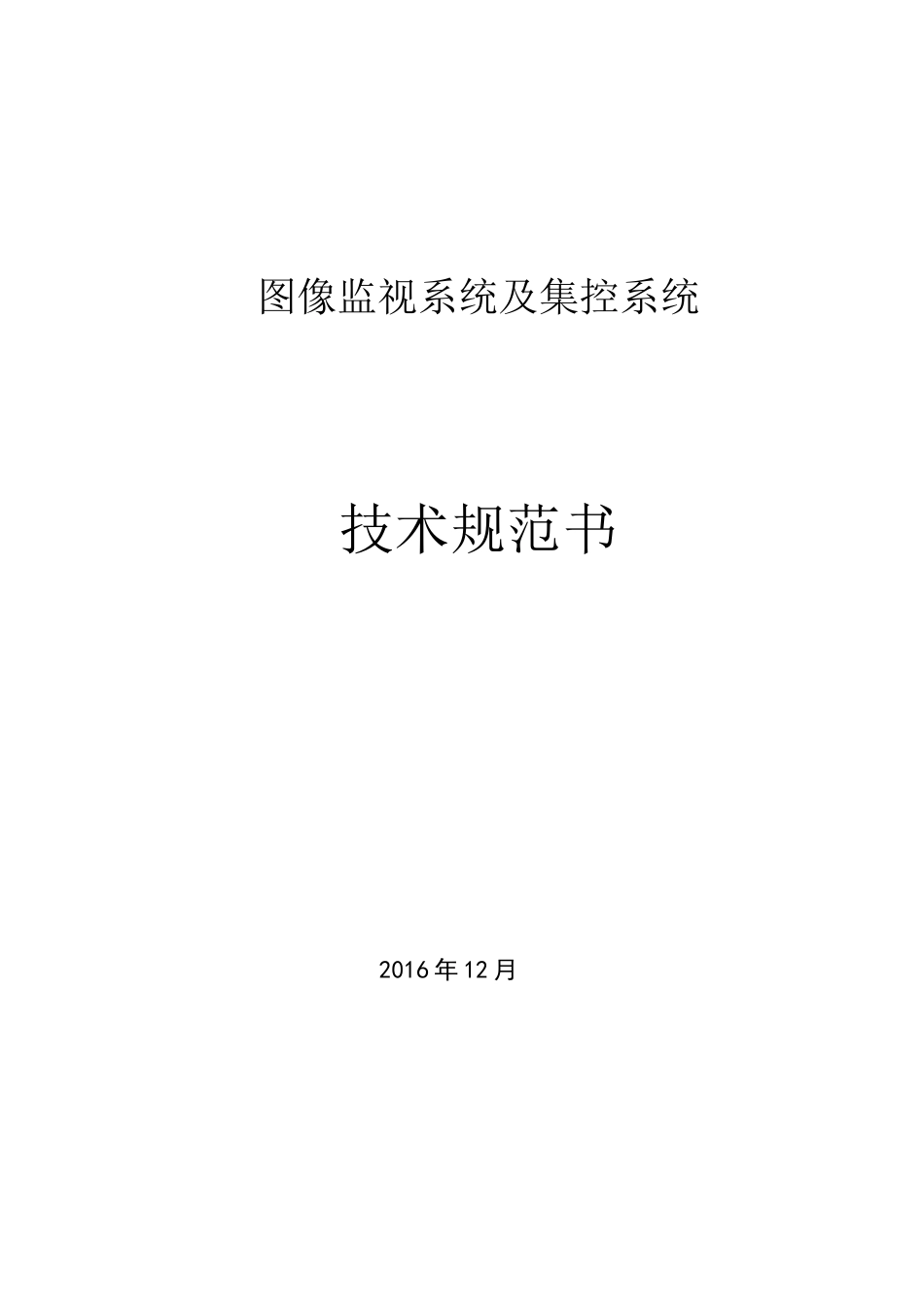

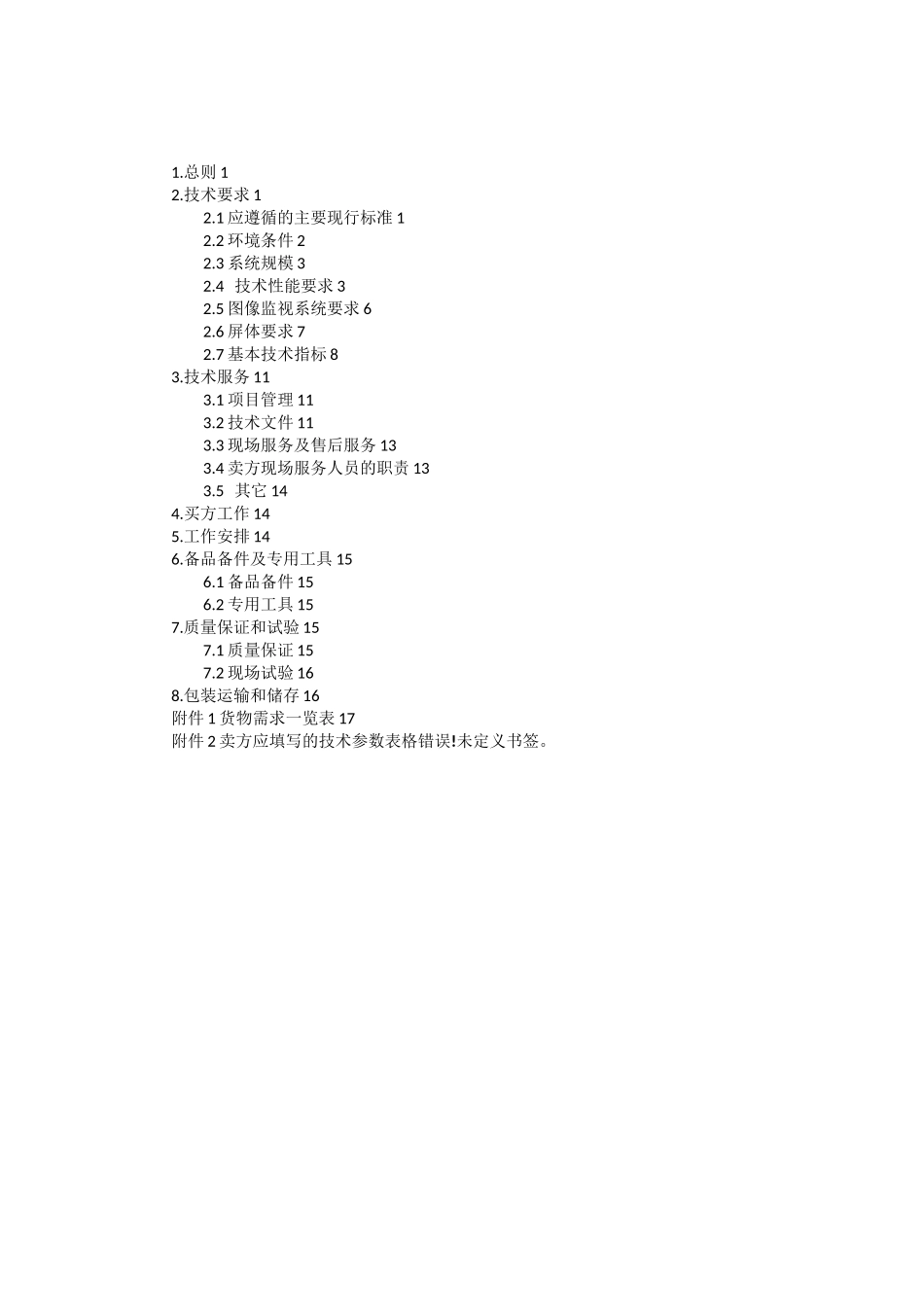

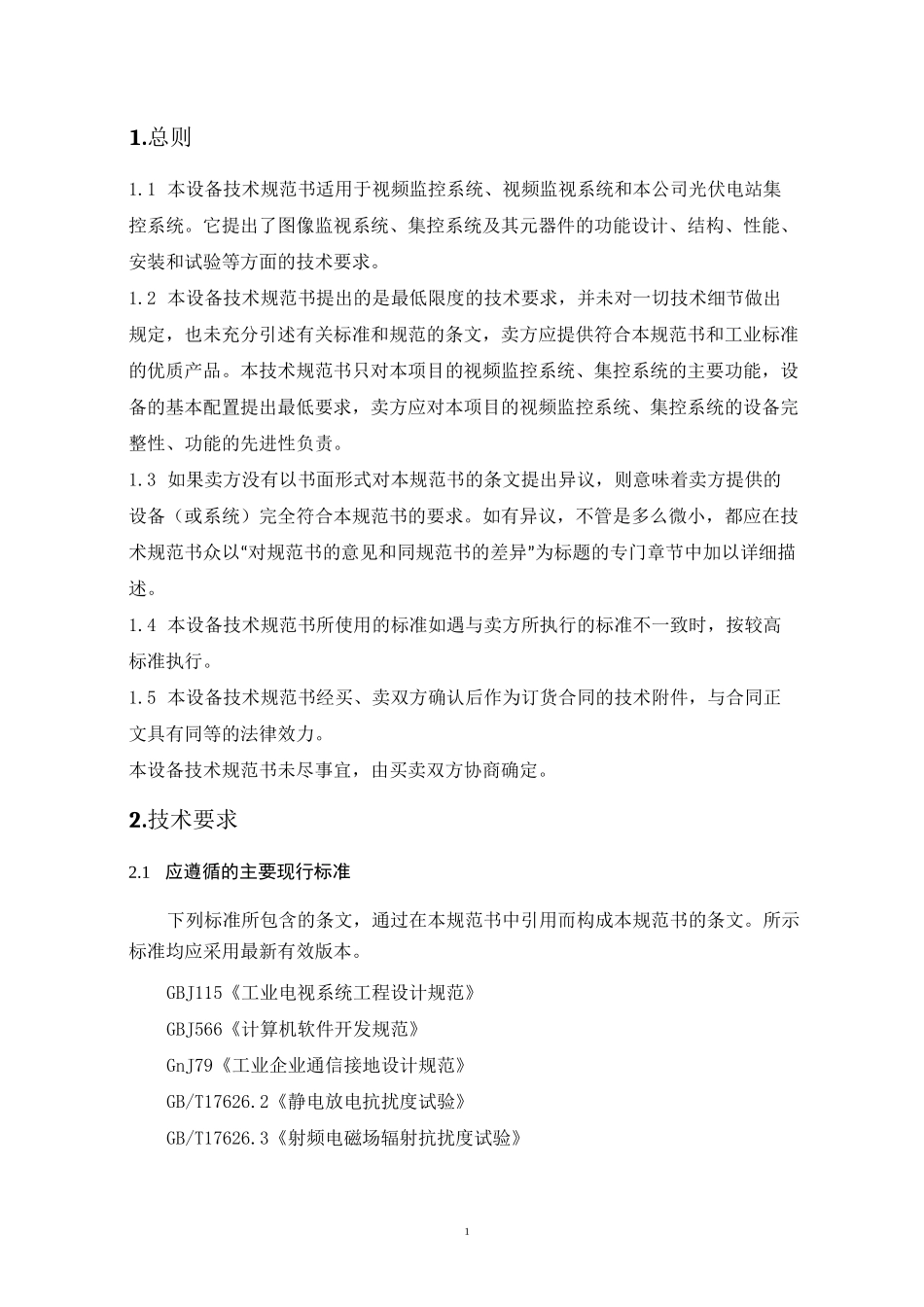

图像监视系统及集控系统技术规范书2016年12月1.总则12.技术要求12.1应遵循的主要现行标准12.2环境条件22.3系统规模32.4技术性能要求32.5图像监视系统要求62.6屏体要求72.7基本技术指标83.技术服务113.1项目管理113.2技术文件113.3现场服务及售后服务133.4卖方现场服务人员的职责133.5其它144.买方工作145.工作安排146.备品备件及专用工具156.1备品备件156.2专用工具157.质量保证和试验157.1质量保证157.2现场试验168.包装运输和储存16附件1货物需求一览表17附件2卖方应填写的技术参数表格错误!未定义书签。11.总则1.1本设备技术规范书适用于视频监控系统、视频监视系统和本公司光伏电站集控系统。它提出了图像监视系统、集控系统及其元器件的功能设计、结构、性能、安装和试验等方面的技术要求。1.2本设备技术规范书提出的是最低限度的技术要求，并未对一切技术细节做出规定，也未充分引述有关标准和规范的条文，卖方应提供符合本规范书和工业标准的优质产品。本技术规范书只对本项目的视频监控系统、集控系统的主要功能，设备的基本配置提出最低要求，卖方应对本项目的视频监控系统、集控系统的设备完整性、功能的先进性负责。1.3如果卖方没有以书面形式对本规范书的条文提出异议，则意味着卖方提供的设备（或系统）完全符合本规范书的要求。如有异议，不管是多么微小，都应在技术规范书众以“对规范书的意见和同规范书的差异”为标题的专门章节中加以详细描述。1.4本设备技术规范书所使用的标准如遇与卖方所执行的标准不一致时，按较高标准执行。1.5本设备技术规范书经买、卖双方确认后作为订货合同的技术附件，与合同正文具有同等的法律效力。本设备技术规范书未尽事宜，由买卖双方协商确定。2.技术要求2.1应遵循的主要现行标准下列标准所包含的条文，通过在本规范书中引用而构成本规范书的条文。所示标准均应采用最新有效版本。GBJ115《工业电视系统工程设计规范》GBJ566《计算机软件开发规范》GnJ79《工业企业通信接地设计规范》GB/T17626.2《静电放电抗扰度试验》GB/T17626.3《射频电磁场辐射抗扰度试验》2GB/T17626.4《电快速瞬变脉冲群抗扰度试验》GB/T17626.5《浪涌（冲击）抗扰度试验》GB/T17626.6《射频场感应的传导骚扰抗扰度》GB/T17626.8《工频磁场的抗扰度试验》SDJ2《220~500kV变电站设计技术规程》GB±57《建筑防雷设计规范》GB2423.10电工电子产品基本环境试验规程GB4798.4电工电子产品应用环境条件无气候防护场所使用DL476电力系统实时数据通信应用层协议GB/T13926工业过程测量和控制装置的电磁兼容性GB/T14429远动设备及系统-术语GB/T17626.2静电放电抗扰度试验GB/T17626.3射频电磁场辐射抗扰度试验GB/T17626.4电快速瞬变脉冲群抗扰度试验GB/T17626.5浪涌（冲击）抗扰度试验GB/T17626.6射频场感应的传导骚扰抗扰度GB/T17626.8工频磁场的抗扰度试验IEEE802.3u100BASE-T以太网接口标准IEEE802.310BASE-T以太网接口标准GB/T2887-2000电子计算机场地通用规范GB/T15532-1995计算机软件单元测试2.2环境条件项目单位数量备注最冷月平均气温°C4.7最热月平均气温°C29.3多年极端最咼气温C40.6多年极端最低气温C-11.330年一遇最大风速m/s23.7相对湿度%753年平均降水量mm1422.4海拔m44.92.3系统规模2.3.1视频监控点位图及集控系统规模1）集控系统规模：集控中心监控全国各光伏子站运行情况2）视频监控点位布置图见附图一（恒飞厂区视频监初步设计）3）光伏发电区域视频监控点位布置图见附图二（光伏发电区域视频监设计）2.3.2工程地点：2.3.3图像监视范围及对象显示本项目的视频监控系统为厂区视频监控系统和光伏视频监控系统两个独立的视频监控系统，两个系统先通过内部网络连接再与Internet连接，可以相互浏览及远程浏览或APP浏览。本工程厂区监视系统监视范围包括厂区内道路、宿舍楼前坪，正门和侧门进出口，办公楼前坪，办公楼地下车库进出口，办公楼前门，办公楼后门等，厂区视频监控系统的主监控室设在办公楼地下室，辅监控室设在正门的门卫室；光伏视频监控系统监视范围包括四个车间屋顶的光伏发电区域，各车间升压配电室和并网配电室，光伏视频监控系统的主监控...
