工业铂、铜热电阻检定规程VIP免费

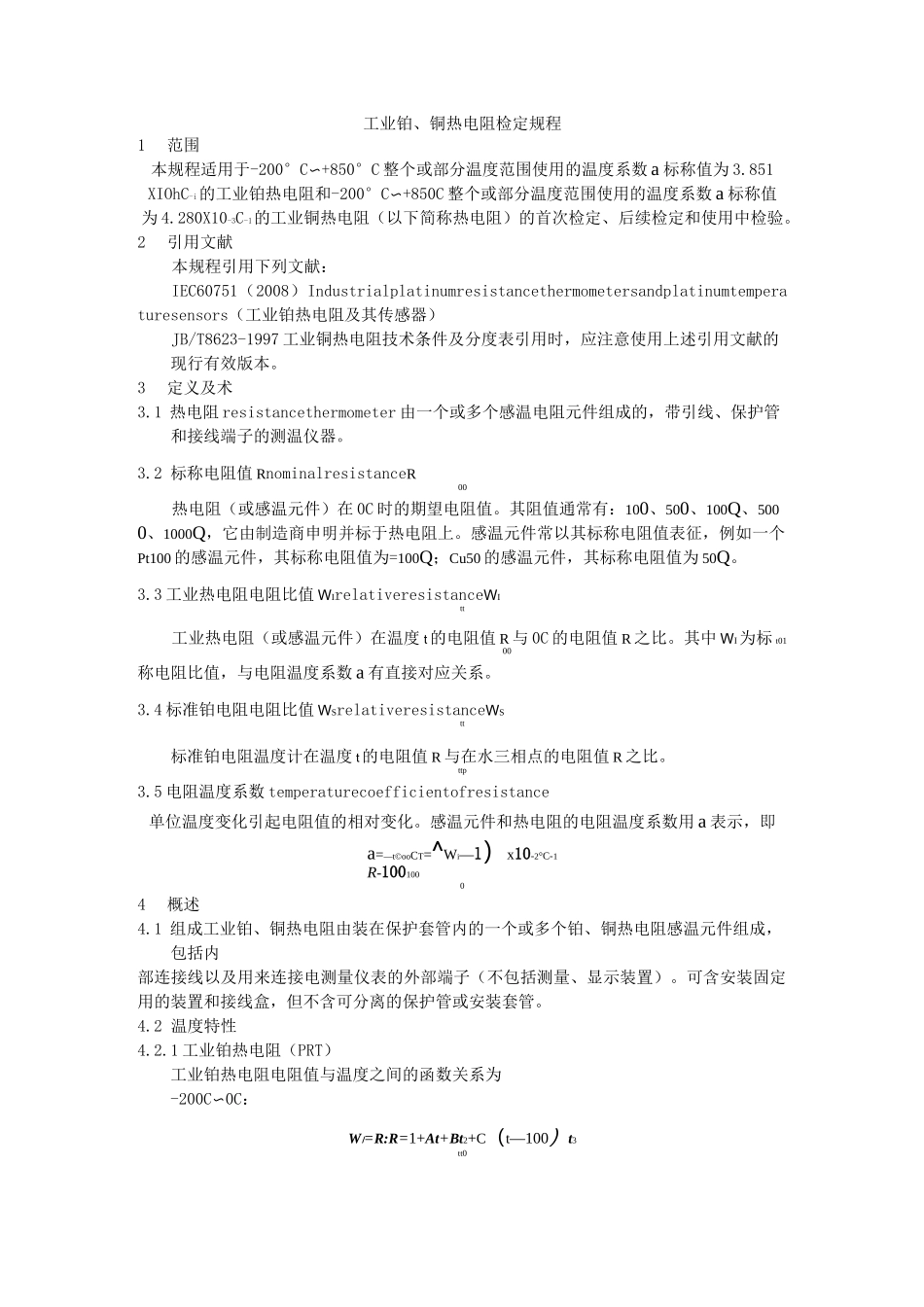

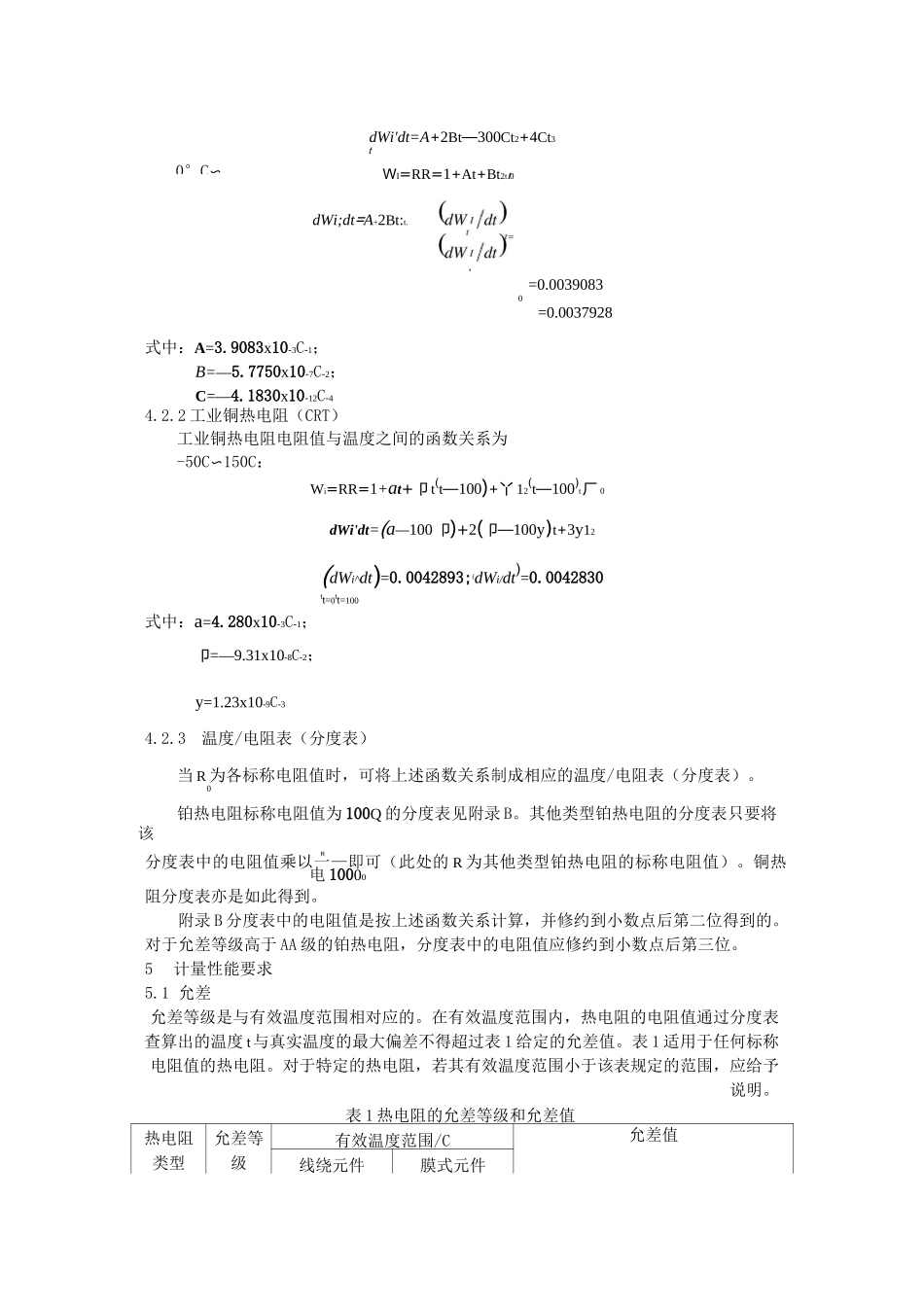

工业铂、铜热电阻检定规程1范围本规程适用于-200°C〜+850°C整个或部分温度范围使用的温度系数a标称值为3.851XIOhC-i的工业铂热电阻和-200°C〜+850C整个或部分温度范围使用的温度系数a标称值为4.280X10-3C-1的工业铜热电阻（以下简称热电阻）的首次检定、后续检定和使用中检验。2引用文献本规程引用下列文献：IEC60751（2008）Industrialplatinumresistancethermometersandplatinumtemperaturesensors（工业铂热电阻及其传感器）JB/T8623-1997工业铜热电阻技术条件及分度表引用时，应注意使用上述引用文献的现行有效版本。3定义及术3.1热电阻resistancethermometer由一个或多个感温电阻元件组成的，带引线、保护管和接线端子的测温仪器。3.2标称电阻值RnominalresistanceR00热电阻（或感温元件）在0C时的期望电阻值。其阻值通常有：100、500、100Q、5000、1000Q，它由制造商申明并标于热电阻上。感温元件常以其标称电阻值表征，例如一个Pt100的感温元件，其标称电阻值为=100Q；Cu50的感温元件，其标称电阻值为50Q。3.3工业热电阻电阻比值WIrelativeresistanceWItt工业热电阻（或感温元件）在温度t的电阻值R与0C的电阻值R之比。其中WI为标t0100称电阻比值，与电阻温度系数a有直接对应关系。3.4标准铂电阻电阻比值WSrelativeresistanceWStt标准铂电阻温度计在温度t的电阻值R与在水三相点的电阻值R之比。ttp3.5电阻温度系数temperaturecoefficientofresistance单位温度变化引起电阻值的相对变化。感温元件和热电阻的电阻温度系数用a表示，即a=—t©ooCT=^Wi—l）x10-2°C-1R-10010004概述4.1组成工业铂、铜热电阻由装在保护套管内的一个或多个铂、铜热电阻感温元件组成，包括内部连接线以及用来连接电测量仪表的外部端子（不包括测量、显示装置）。可含安装固定用的装置和接线盒，但不含可分离的保护管或安装套管。4.2温度特性4.2.1工业铂热电阻（PRT）工业铂热电阻电阻值与温度之间的函数关系为-200C〜0C：WI=R:R=1+At+Bt2+C（t—100）t3tt00°C〜dWi'dt=A+2Bt—300Ct2+4Ct3tWI=RR=1+At+Bt2tt0=0.00390830=0.0037928式中：A=3.9083x10-3C-1；B=—5.7750x10-7C-2；C=—4.1830x10-12C-44.2.2工业铜热电阻（CRT）工业铜热电阻电阻值与温度之间的函数关系为-50C〜150C：Wi=RR=1+at+卩t(t—100)+丫12(t—100)t厂0dWi'dt=(a—100卩)+2(卩—100y)t+3y12(dWi^dt)=0.0042893;(dWi/dt)=0.0042830tt=0tt=100式中：a=4.280x10-3C-1；卩=—9.31x10-8C-2；y=1.23x10-9C-34.2.3温度/电阻表（分度表）当R为各标称电阻值时，可将上述函数关系制成相应的温度/电阻表（分度表）。0铂热电阻标称电阻值为100Q的分度表见附录B。其他类型铂热电阻的分度表只要将该R分度表中的电阻值乘以一—即可（此处的R为其他类型铂热电阻的标称电阻值）。铜热电10000阻分度表亦是如此得到。附录B分度表中的电阻值是按上述函数关系计算，并修约到小数点后第二位得到的。对于允差等级高于AA级的铂热电阻，分度表中的电阻值应修约到小数点后第三位。5计量性能要求5.1允差允差等级是与有效温度范围相对应的。在有效温度范围内，热电阻的电阻值通过分度表查算出的温度t与真实温度的最大偏差不得超过表1给定的允差值。表1适用于任何标称电阻值的热电阻。对于特定的热电阻，若其有效温度范围小于该表规定的范围，应给予说明。表1热电阻的允差等级和允差值热电阻类型允差等级有效温度范围/C允差值线绕元件膜式元件dWi;dt=A+2Bt:t.tt=100PRTAA-50〜+2500〜+150±(0.100C+0.0017|t|)ABCTOO〜+450-196〜+600-196〜+600-30〜+300-50〜+500-50〜+600±(0.150C+0.002|t|)±(0.30C+0.005|t|)±(0.6C+0.010|t|)CRT-50〜+150±(0.30C+0.006|t|)注：1.在600C到850C范围的允差应由制造商在技术条件中确定。2.t为温度的绝对值，单位为C。若特殊的允差等级与表1给出的允差等级不同，制造商须特别加以注明，包括相应的有11效温度范围。铂热电阻推荐的特殊允差等级应是B级允差值的分数或倍数（如：一B级、-B105级、3B级等）。5.2稳定性铂热电阻在经历最高工作温度672h后，其R值的变化换算成温度后不得大于表1规0定的0°C允差的绝对值。6通用技术...
