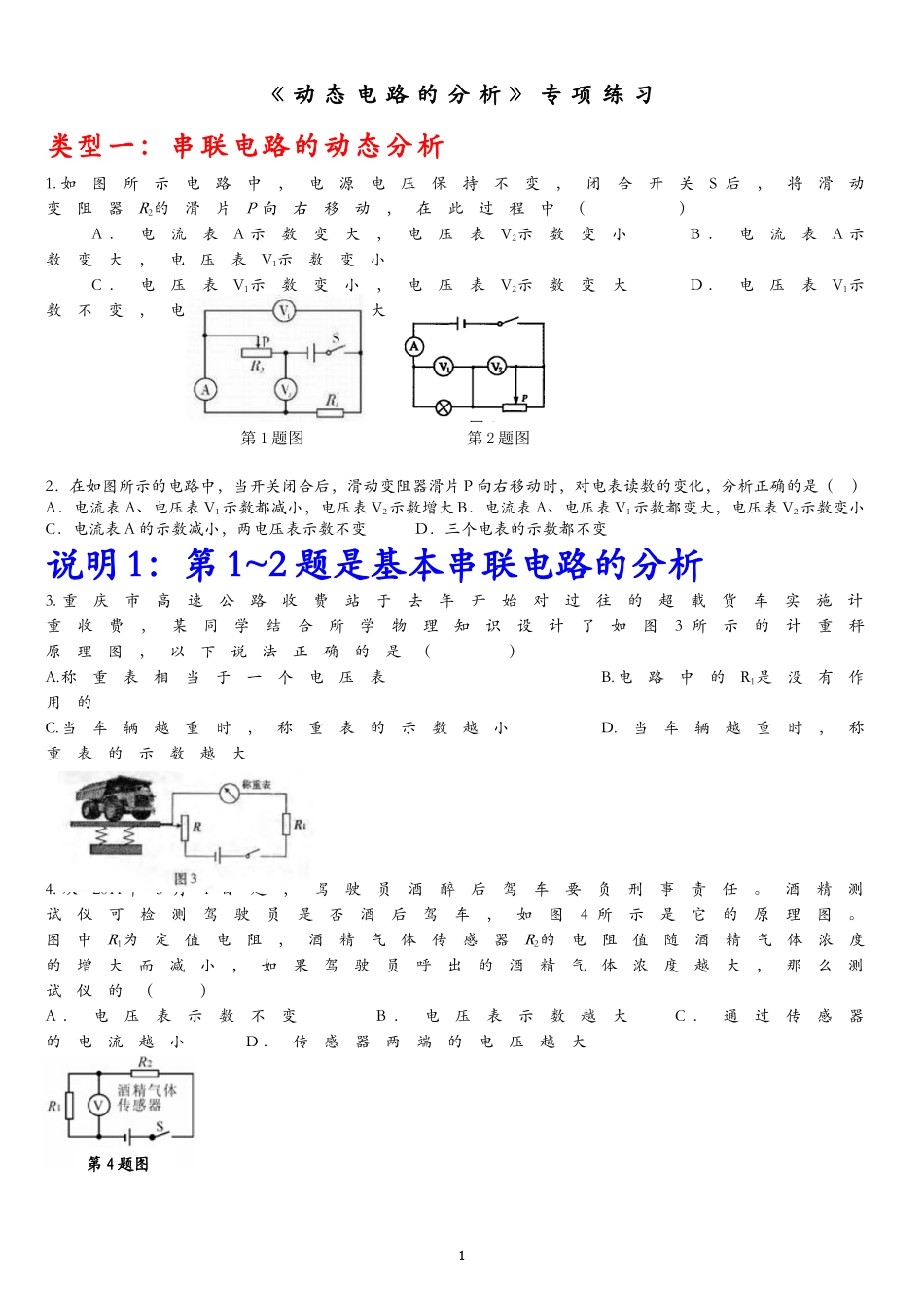

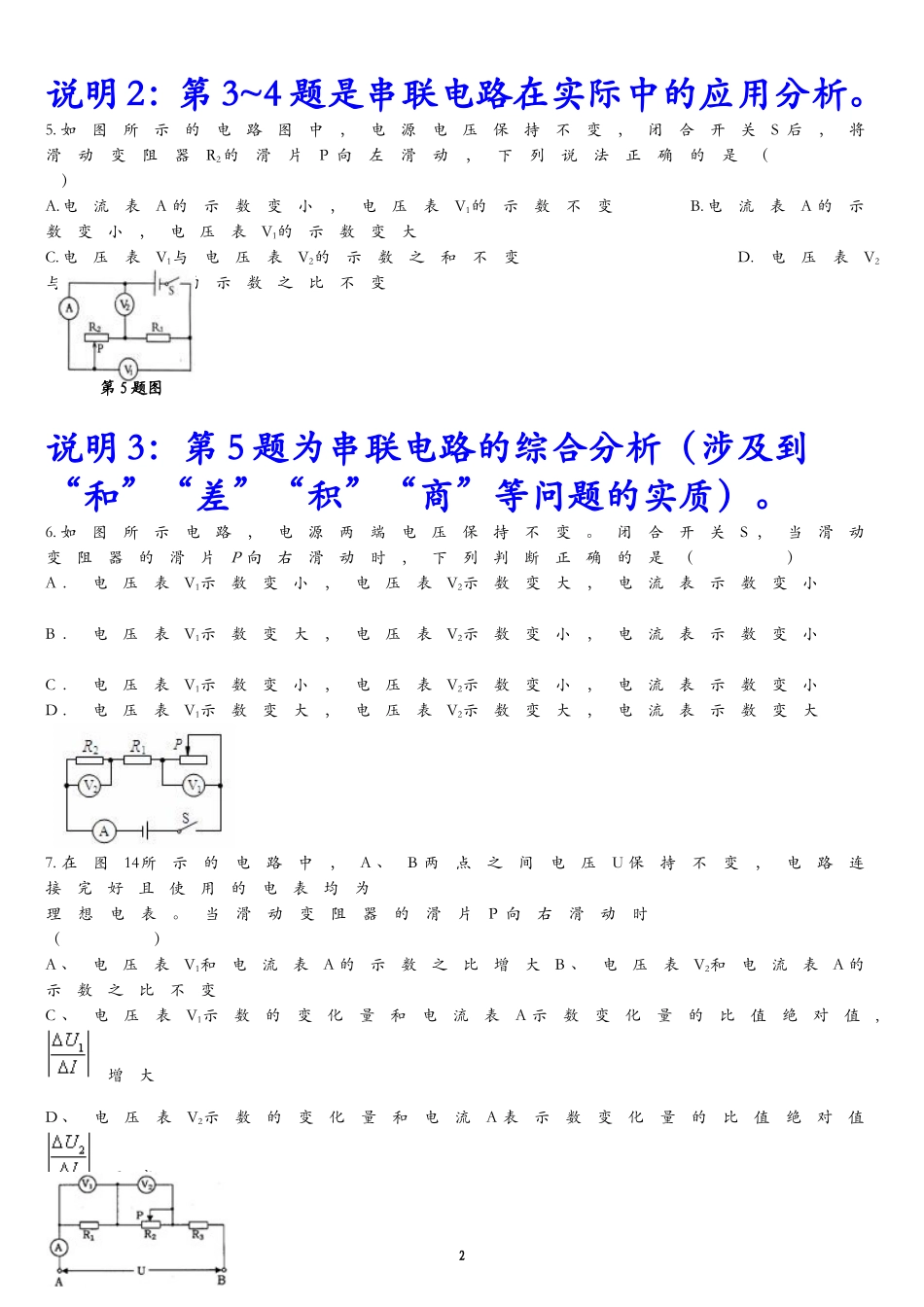

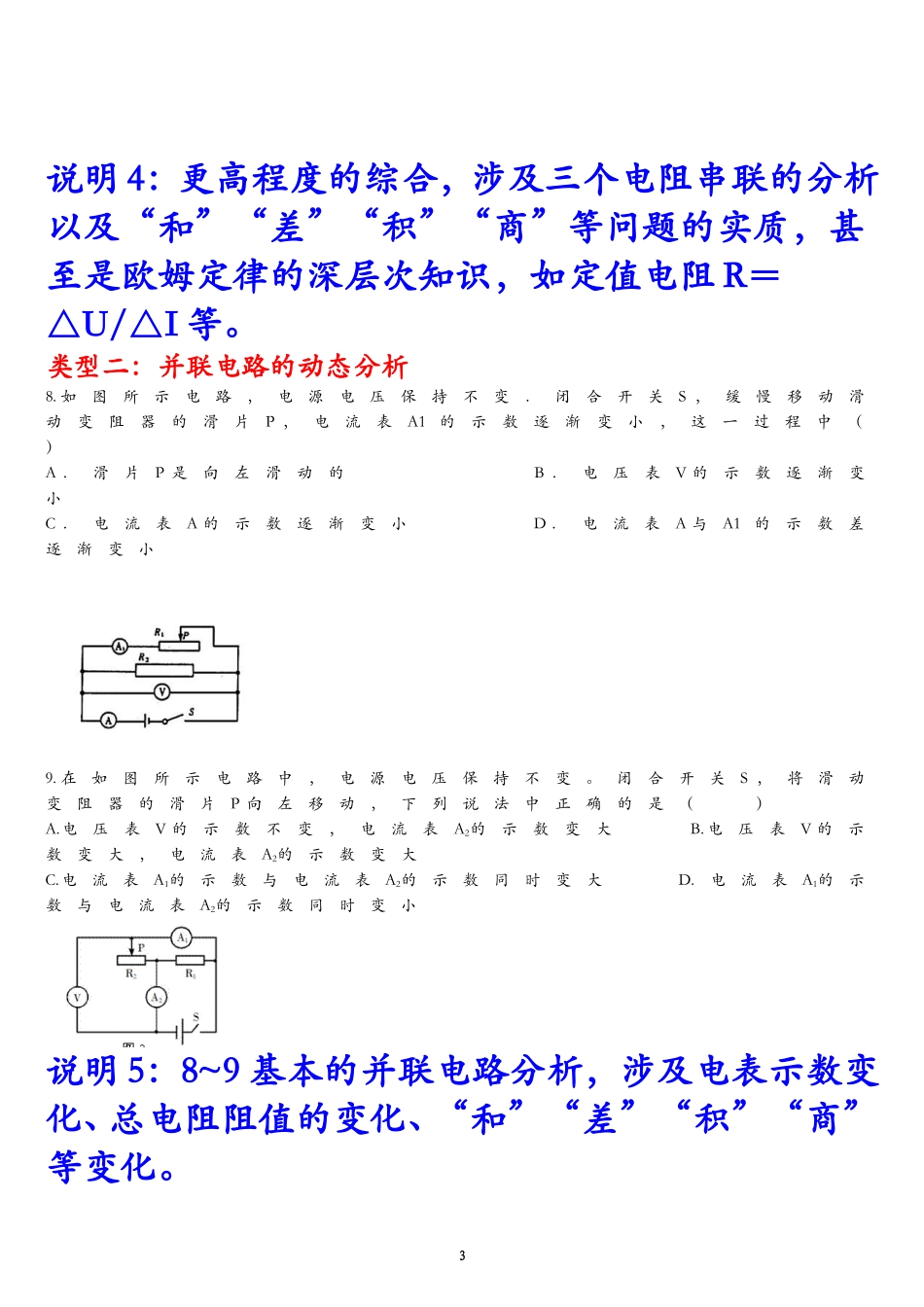

《动态电路的分析》专项练习类型一：串联电路的动态分析1.如图所示电路中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向右移动，在此过程中（）A．电流表A示数变大，电压表V2示数变小B．电流表A示数变大，电压表V1示数变小C．电压表V1示数变小，电压表V2示数变大D．电压表V1示数不变，电压表V2示数变大2．在如图所示的电路中，当开关闭合后，滑动变阻器滑片P向右移动时，对电表读数的变化，分析正确的是（）A．电流表A、电压表V1示数都减小，电压表V2示数增大B．电流表A、电压表V1示数都变大，电压表V2示数变小C．电流表A的示数减小，两电压表示数不变D．三个电表的示数都不变说明1：第1~2题是基本串联电路的分析3.重庆市高速公路收费站于去年开始对过往的超载货车实施计重收费，某同学结合所学物理知识设计了如图3所示的计重秤原理图，以下说法正确的是（）A.称重表相当于一个电压表B.电路中的R1是没有作用的C.当车辆越重时，称重表的示数越小D.当车辆越重时，称重表的示数越大4.从2011年5月1日起，驾驶员酒醉后驾车要负刑事责任。酒精测试仪可检测驾驶员是否酒后驾车，如图4所示是它的原理图。图中R1为定值电阻，酒精气体传感器R2的电阻值随酒精气体浓度的增大而减小，如果驾驶员呼出的酒精气体浓度越大，那么测试仪的（）A．电压表示数不变B．电压表示数越大C．通过传感器的电流越小D．传感器两端的电压越大1第1题图第2题图第4题图说明2：第3~4题是串联电路在实际中的应用分析。5.如图所示的电路图中，电源电压保持不变，闭合开关S后，将滑动变阻器R2的滑片P向左滑动，下列说法正确的是（）A.电流表A的示数变小，电压表V1的示数不变B.电流表A的示数变小，电压表V1的示数变大C.电压表V1与电压表V2的示数之和不变D.电压表V2与电流表A的示数之比不变说明3：第5题为串联电路的综合分析（涉及到“和”“差”“积”“商”等问题的实质）。6.如图所示电路，电源两端电压保持不变。闭合开关S，当滑动变阻器的滑片P向右滑动时，下列判断正确的是（）A．电压表V1示数变小，电压表V2示数变大，电流表示数变小B．电压表V1示数变大，电压表V2示数变小，电流表示数变小C．电压表V1示数变小，电压表V2示数变小，电流表示数变小D．电压表V1示数变大，电压表V2示数变大，电流表示数变大7.在图14所示的电路中，A、B两点之间电压U保持不变，电路连接完好且使用的电表均为理想电表。当滑动变阻器的滑片P向右滑动时（）A、电压表V1和电流表A的示数之比增大B、电压表V2和电流表A的示数之比不变C、电压表V1示数的变化量和电流表A示数变化量的比值绝对值,增大D、电压表V2示数的变化量和电流A表示数变化量的比值绝对值不变2第5题图说明4：更高程度的综合，涉及三个电阻串联的分析以及“和”“差”“积”“商”等问题的实质，甚至是欧姆定律的深层次知识，如定值电阻R＝△U/△I等。类型二：并联电路的动态分析8.如图所示电路，电源电压保持不变．闭合开关S，缓慢移动滑动变阻器的滑片P，电流表A1的示数逐渐变小，这一过程中（）A．滑片P是向左滑动的B．电压表V的示数逐渐变小C．电流表A的示数逐渐变小D．电流表A与A1的示数差逐渐变小9.在如图所示电路中，电源电压保持不变。闭合开关S，将滑动变阻器的滑片P向左移动，下列说法中正确的是（）A.电压表V的示数不变，电流表A2的示数变大B.电压表V的示数变大，电流表A2的示数变大C.电流表A1的示数与电流表A2的示数同时变大D.电流表A1的示数与电流表A2的示数同时变小说明5：8~9基本的并联电路分析，涉及电表示数变化、总电阻阻值的变化、“和”“差”“积”“商”等变化。3类型三：开关状态变化、变阻器滑片位置改变、电表类型发生改变导致的动态电路分析。10.如图所示，开关S1闭合，当S2由1掷到2，电流表和电压表的示数变化情况是（）A．电流表示数变小，电压表示数变大B．电流表示数变小，电压表示数不变C．电流表示数变大，电压表示数不变D．电流表示数不变，电压表示数变小11.在如图所示的电路中，闭合开关S，让开关S1和S2断开，调节滑动变阻器的滑片P使其位于变阻器的最左端口处，此时灯泡L恰好正常发光，电流表A和电压表V均有示数。已知变阻器...
