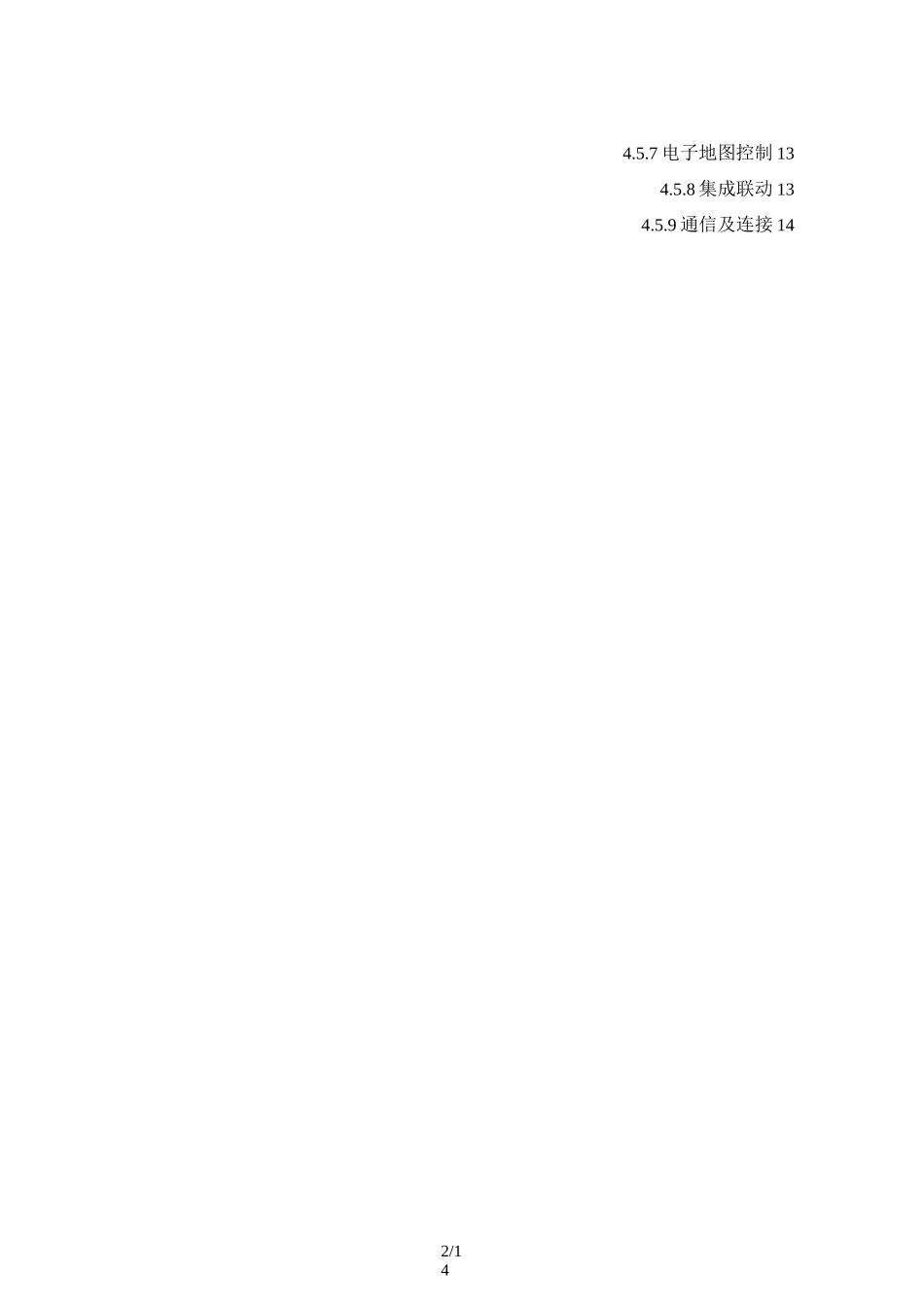

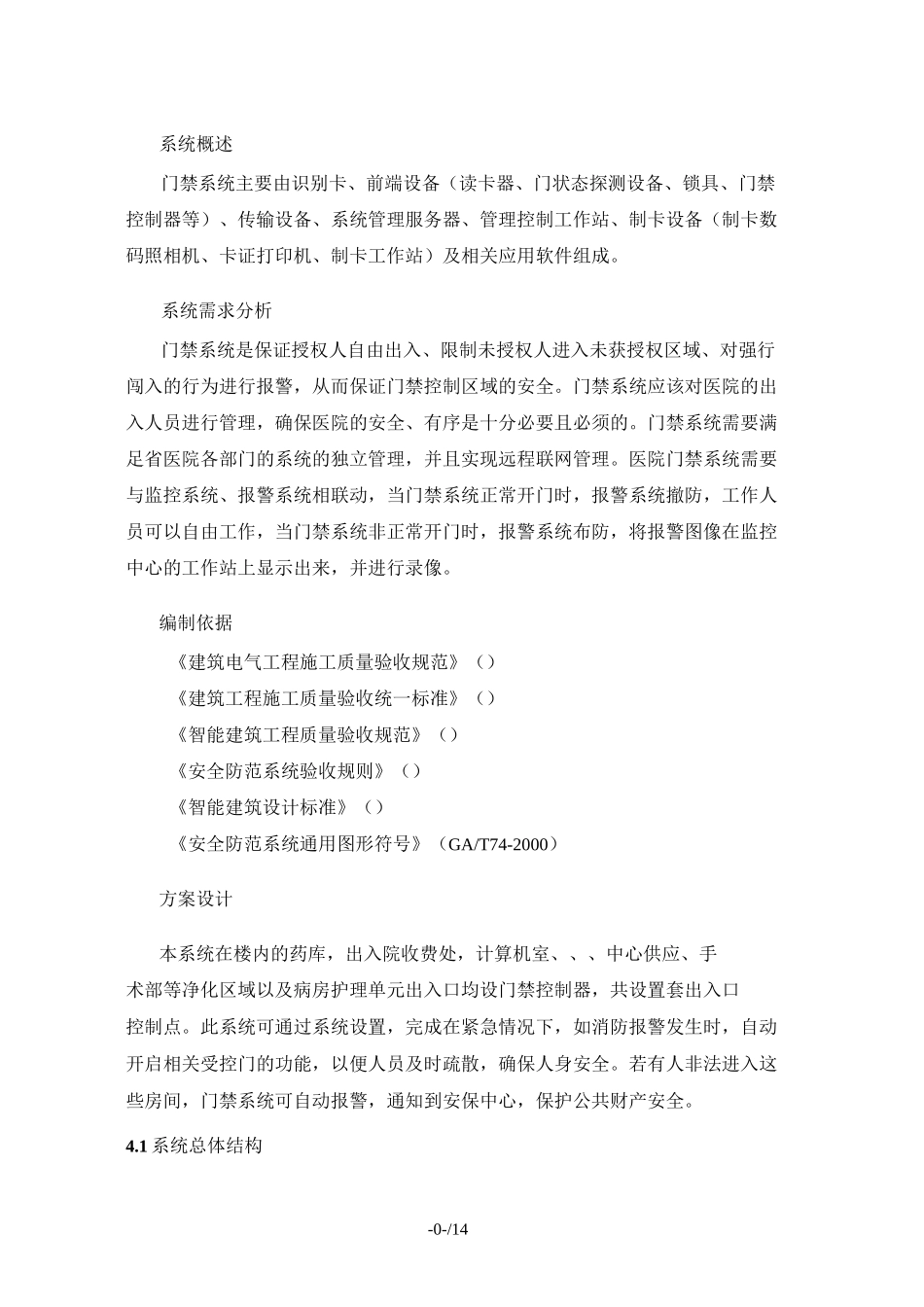

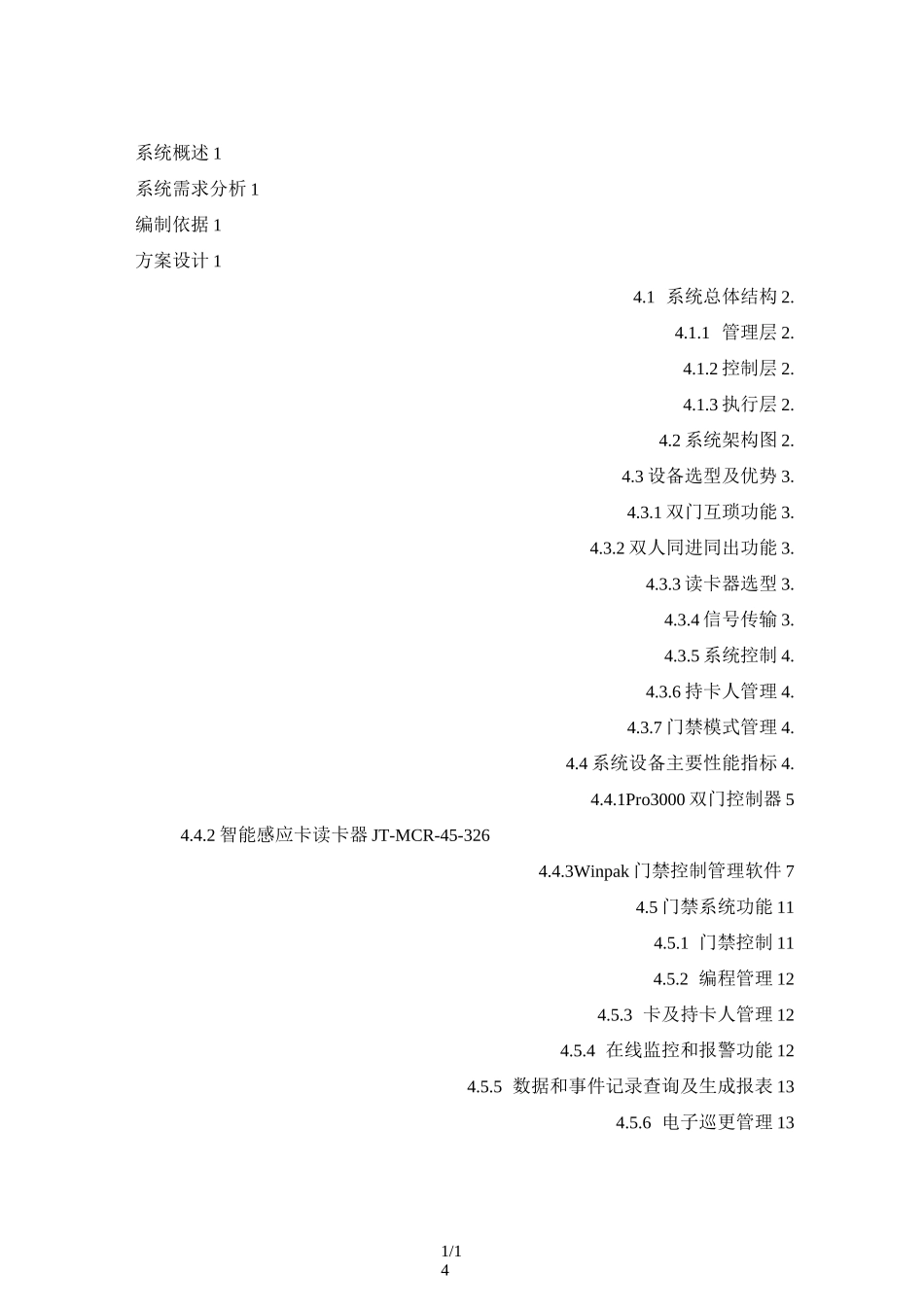

1/14系统概述1系统需求分析1编制依据1方案设计14.1系统总体结构2.4.1.1管理层2.4.1.2控制层2.4.1.3执行层2.4.2系统架构图2.4.3设备选型及优势3.4.3.1双门互琐功能3.4.3.2双人同进同出功能3.4.3.3读卡器选型3.4.3.4信号传输3.4.3.5系统控制4.4.3.6持卡人管理4.4.3.7门禁模式管理4.4.4系统设备主要性能指标4.4.4.1Pro3000双门控制器54.4.2智能感应卡读卡器JT-MCR-45-3264.4.3Winpak门禁控制管理软件74.5门禁系统功能114.5.1门禁控制114.5.2编程管理124.5.3卡及持卡人管理124.5.4在线监控和报警功能124.5.5数据和事件记录查询及生成报表134.5.6电子巡更管理132/144.5.7电子地图控制134.5.8集成联动134.5.9通信及连接14-0-/14系统概述门禁系统主要由识别卡、前端设备(读卡器、门状态探测设备、锁具、门禁控制器等)、传输设备、系统管理服务器、管理控制工作站、制卡设备(制卡数码照相机、卡证打印机、制卡工作站)及相关应用软件组成。系统需求分析门禁系统是保证授权人自由出入、限制未授权人进入未获授权区域、对强行闯入的行为进行报警,从而保证门禁控制区域的安全。门禁系统应该对医院的出入人员进行管理,确保医院的安全、有序是十分必要且必须的。门禁系统需要满足省医院各部门的系统的独立管理,并且实现远程联网管理。医院门禁系统需要与监控系统、报警系统相联动,当门禁系统正常开门时,报警系统撤防,工作人员可以自由工作,当门禁系统非正常开门时,报警系统布防,将报警图像在监控中心的工作站上显示出来,并进行录像。编制依据《建筑电气工程施工质量验收规范》()《建筑工程施工质量验收统一标准》()《智能建筑工程质量验收规范》()《安全防范系统验收规则》()《智能建筑设计标准》()《安全防范系统通用图形符号》(GA/T74-2000)方案设计本系统在楼内的药库,出入院收费处,计算机室、、、中心供应、手术部等净化区域以及病房护理单元出入口均设门禁控制器,共设置套出入口控制点。此系统可通过系统设置,完成在紧急情况下,如消防报警发生时,自动开启相关受控门的功能,以便人员及时疏散,确保人身安全。若有人非法进入这些房间,门禁系统可自动报警,通知到安保中心,保护公共财产安全。4.1系统总体结构-1-/14轴的控PRO吕8畤入4監支持无限多个PR03000控制三三三三三mq"o「nit卡餌1读卡8128路输入U16曲输入□件对系Uss円嘲Winpak门禁管理系统可分为三层:管理层、控制层、执行层。4.1.1管理层管理层包含了系统服务器、各种用途的客户端工作站及相关软件。管理层的主要作用是构建整个门禁系统,管理并保存系统数据,制定各种通行规则,与其他系统进行数据交互等。4.1.2控制层控制层主要是指的控制器。控制器负责对系统前端传输来的信号进行处理,对进出门禁区域的请求进行判断并发出执行指令或报警信息,根据预先编制的预案执行相应的操作,将系统信息上传至系统服务器。当控制器与系统服务器通讯中断时,控制器还将起到临时保存系统事件信息的功能。4.1.3执行层执行层由现场设备接口模块、现场设备组成。执行层检测并提供门禁点的状态信息,接收进出门禁区域的请求并通过接口模块上传到控制器,执行控制器发出的指令。当与控制器的通讯中断时,接口模块还将执行系统设定的门禁模式。4.2系统架构图面。持卡人持有卡片的访问码则是可以通行门禁点与可以通行的时间段的交集。只有当门禁点与通行时间都得到了系统授权,持卡人方可通行门禁区域。除了常用的访问码之外,系统还提供了另一种非常实用的功能,这就是访问码的WIN-PAK™门禁管理服务器制证工作站WIN-PAK™8户端甘*卡歸为TCP/电梯控制设读卡曽1读卡P2川川I读卡anHHE-2/14式。PRO3000可采用平铺式安装方集合——“公司”。使用“公司”可以灵活的将访问码进行组合,对于一些对安防的层次要求严格的应用场合来说,使用“公司”可以更为方便的对整个门禁系统进行管理。4.3.3门禁模式管理门禁管理软件对于门禁模式的管理分为两类:在线模式;离线模式。在线模式包括了以下几种:仅卡、仅密码、卡或密码、卡+密码。离线模式包括了:解锁、锁定、仅公司码。在线模式主要解决的是系统正常时,依据用户对门...
