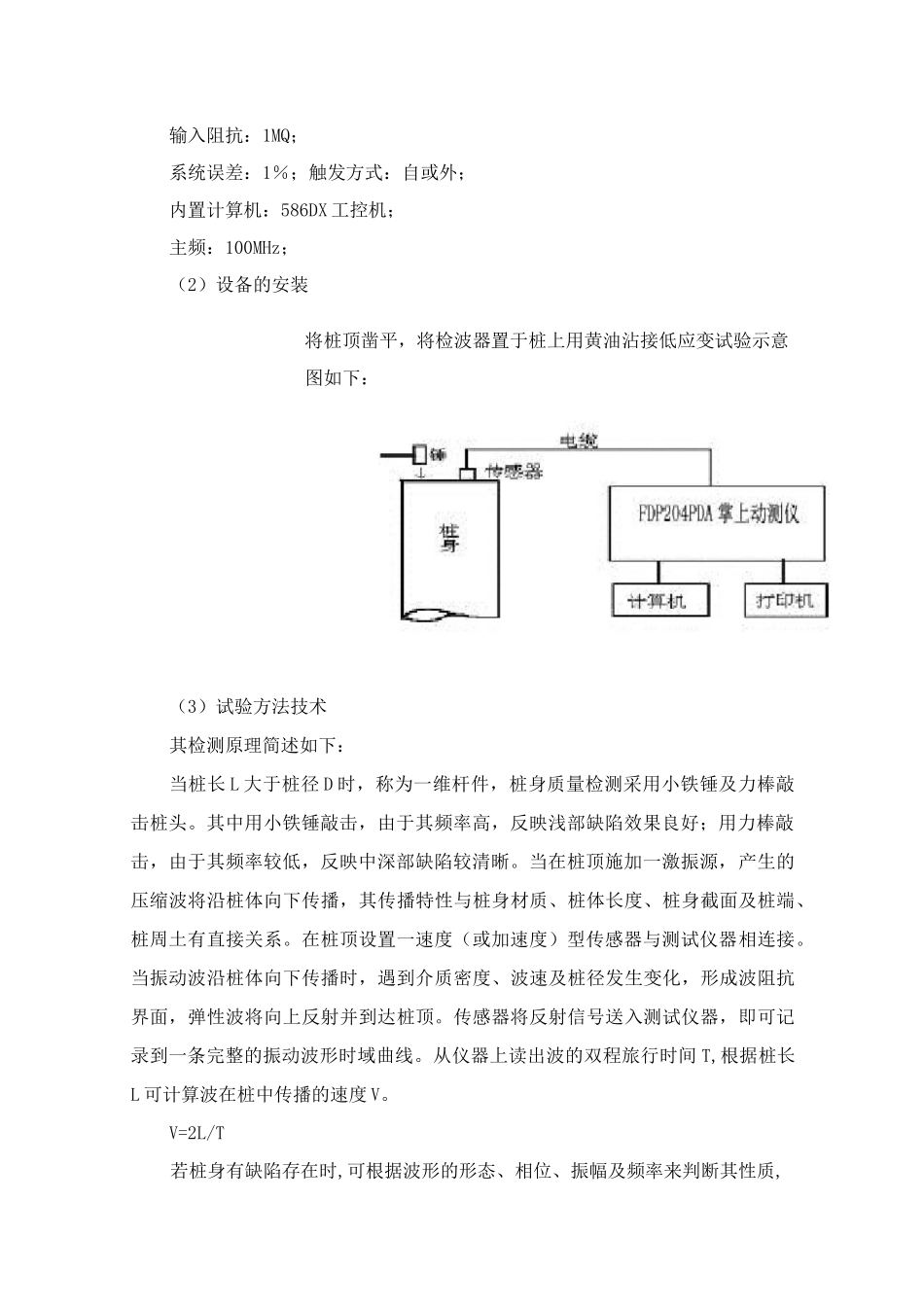

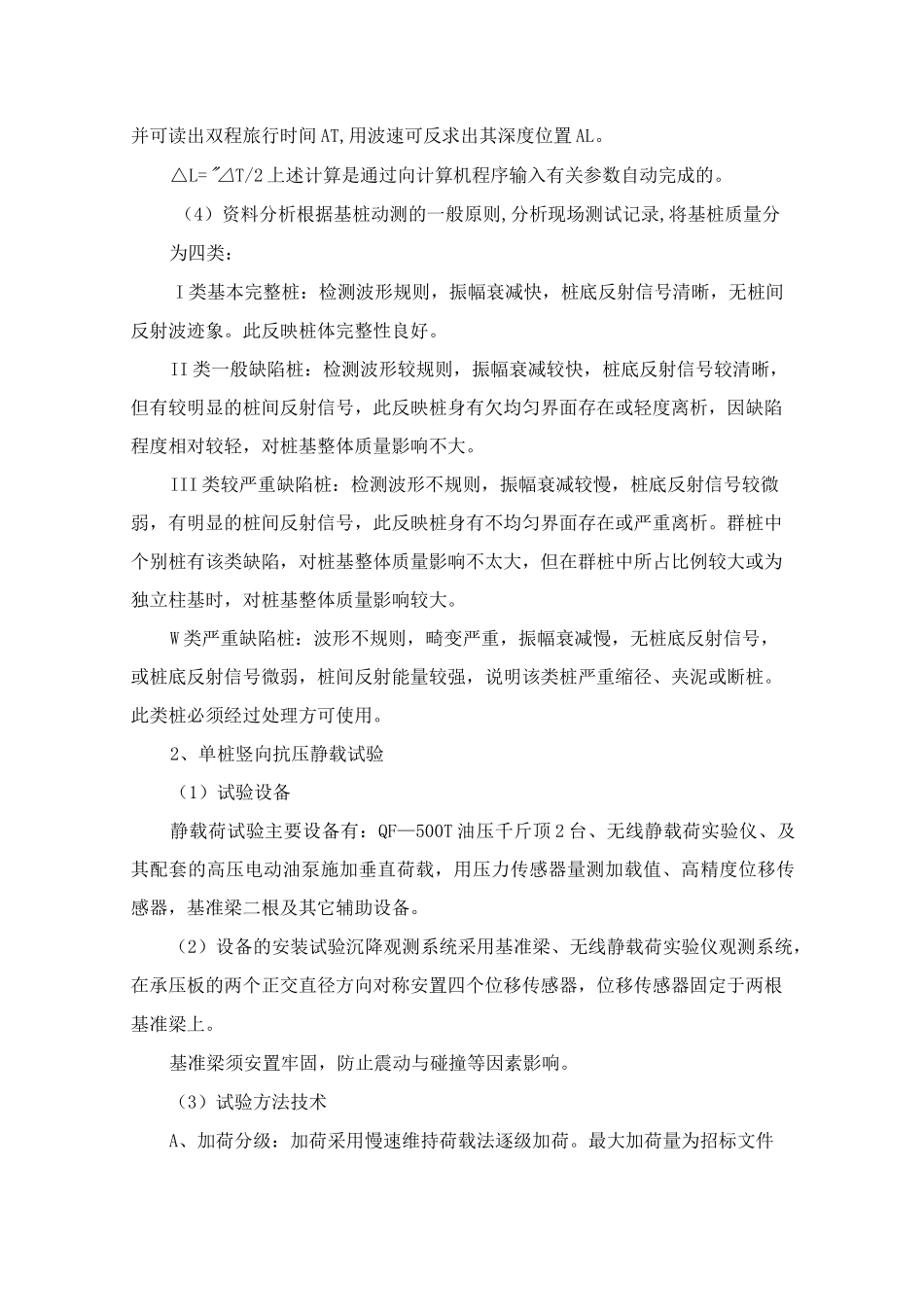

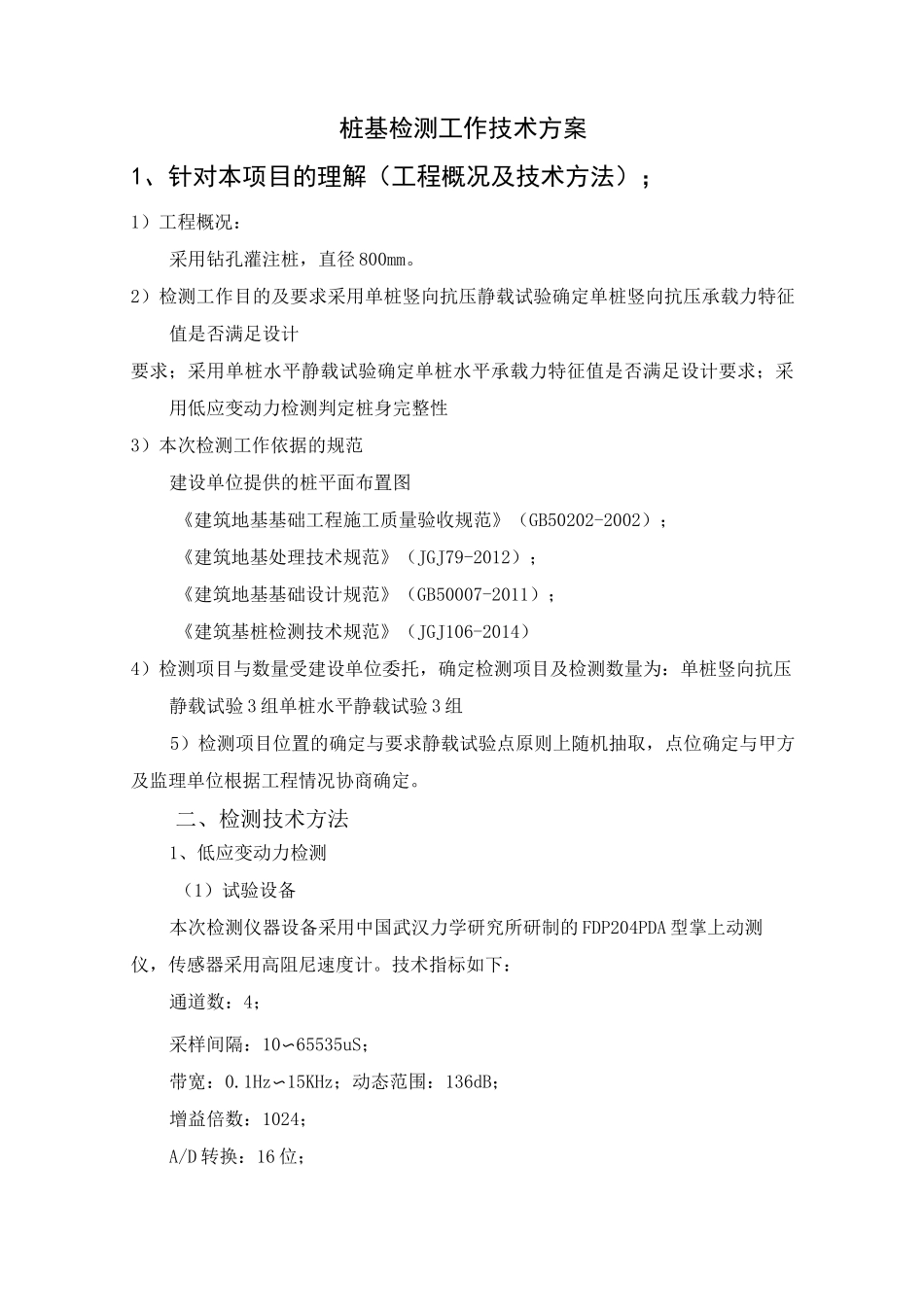

桩基检测工作技术方案1、针对本项目的理解（工程概况及技术方法）；1）工程概况：采用钻孔灌注桩，直径800mm。2）检测工作目的及要求采用单桩竖向抗压静载试验确定单桩竖向抗压承载力特征值是否满足设计要求；采用单桩水平静载试验确定单桩水平承载力特征值是否满足设计要求；采用低应变动力检测判定桩身完整性3）本次检测工作依据的规范建设单位提供的桩平面布置图《建筑地基基础工程施工质量验收规范》（GB50202-2002）；《建筑地基处理技术规范》（JGJ79-2012）；《建筑地基基础设计规范》（GB50007-2011）；《建筑基桩检测技术规范》（JGJ106-2014）4）检测项目与数量受建设单位委托，确定检测项目及检测数量为：单桩竖向抗压静载试验3组单桩水平静载试验3组5）检测项目位置的确定与要求静载试验点原则上随机抽取，点位确定与甲方及监理单位根据工程情况协商确定。二、检测技术方法1、低应变动力检测（1）试验设备本次检测仪器设备采用中国武汉力学研究所研制的FDP204PDA型掌上动测仪，传感器采用高阻尼速度计。技术指标如下：通道数：4；采样间隔：10〜65535uS；带宽：0.1Hz〜15KHz；动态范围：136dB；增益倍数：1024；A/D转换：16位；输入阻抗：1MQ；系统误差：1％；触发方式：自或外；内置计算机：586DX工控机；主频：100MHz；（2）设备的安装将桩顶凿平，将检波器置于桩上用黄油沾接低应变试验示意图如下：（3）试验方法技术其检测原理简述如下：当桩长L大于桩径D时，称为一维杆件，桩身质量检测采用小铁锤及力棒敲击桩头。其中用小铁锤敲击，由于其频率高，反映浅部缺陷效果良好；用力棒敲击，由于其频率较低，反映中深部缺陷较清晰。当在桩顶施加一激振源，产生的压缩波将沿桩体向下传播，其传播特性与桩身材质、桩体长度、桩身截面及桩端、桩周土有直接关系。在桩顶设置一速度（或加速度）型传感器与测试仪器相连接。当振动波沿桩体向下传播时，遇到介质密度、波速及桩径发生变化，形成波阻抗界面，弹性波将向上反射并到达桩顶。传感器将反射信号送入测试仪器，即可记录到一条完整的振动波形时域曲线。从仪器上读出波的双程旅行时间T,根据桩长L可计算波在桩中传播的速度V。V=2L/T若桩身有缺陷存在时,可根据波形的形态、相位、振幅及频率来判断其性质,并可读出双程旅行时间AT,用波速可反求出其深度位置AL。△L="△T/2上述计算是通过向计算机程序输入有关参数自动完成的。（4）资料分析根据基桩动测的一般原则,分析现场测试记录,将基桩质量分为四类：I类基本完整桩：检测波形规则，振幅衰减快，桩底反射信号清晰，无桩间反射波迹象。此反映桩体完整性良好。II类一般缺陷桩：检测波形较规则，振幅衰减较快，桩底反射信号较清晰，但有较明显的桩间反射信号，此反映桩身有欠均匀界面存在或轻度离析，因缺陷程度相对较轻，对桩基整体质量影响不大。III类较严重缺陷桩：检测波形不规则，振幅衰减较慢，桩底反射信号较微弱，有明显的桩间反射信号，此反映桩身有不均匀界面存在或严重离析。群桩中个别桩有该类缺陷，对桩基整体质量影响不太大，但在群桩中所占比例较大或为独立柱基时，对桩基整体质量影响较大。W类严重缺陷桩：波形不规则，畸变严重，振幅衰减慢，无桩底反射信号，或桩底反射信号微弱，桩间反射能量较强，说明该类桩严重缩径、夹泥或断桩。此类桩必须经过处理方可使用。2、单桩竖向抗压静载试验（1）试验设备静载荷试验主要设备有：QF—500T油压千斤顶2台、无线静载荷实验仪、及其配套的高压电动油泵施加垂直荷载，用压力传感器量测加载值、高精度位移传感器，基准梁二根及其它辅助设备。（2）设备的安装试验沉降观测系统采用基准梁、无线静载荷实验仪观测系统，在承压板的两个正交直径方向对称安置四个位移传感器，位移传感器固定于两根基准梁上。基准梁须安置牢固，防止震动与碰撞等因素影响。（3）试验方法技术A、加荷分级：加荷采用慢速维持荷载法逐级加荷。最大加荷量为招标文件的预估单桩极限承载力，每级加载为最大加荷量的1/10，第一级加载为分级加荷量的两倍。单桩竖向抗压静载试验加荷分级见下表级别123456789荷载(KN)1267.21900.82534.431683801.64435...
