大型螺栓球钢网架分段滑移施工工法VIP专享VIP免费

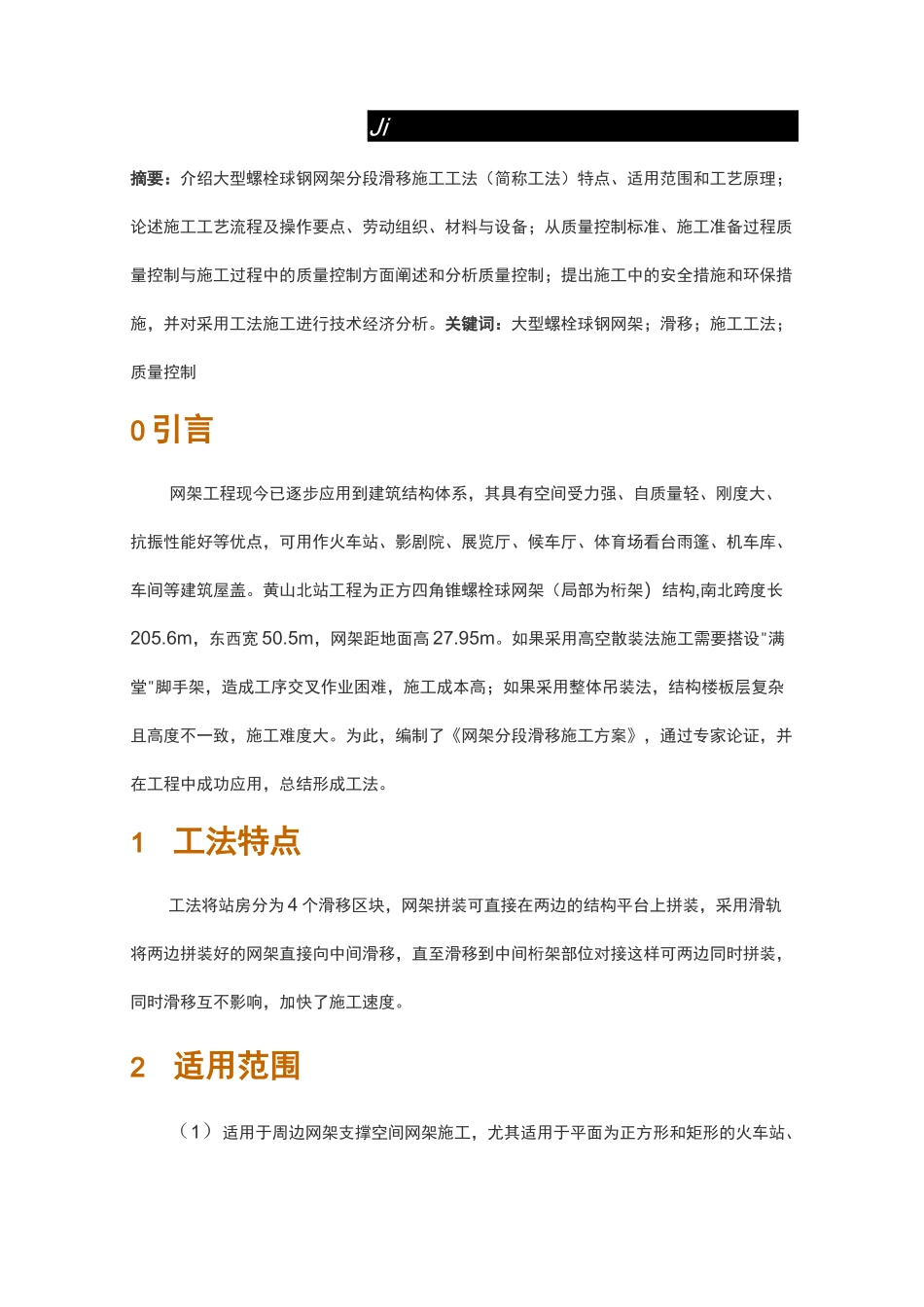

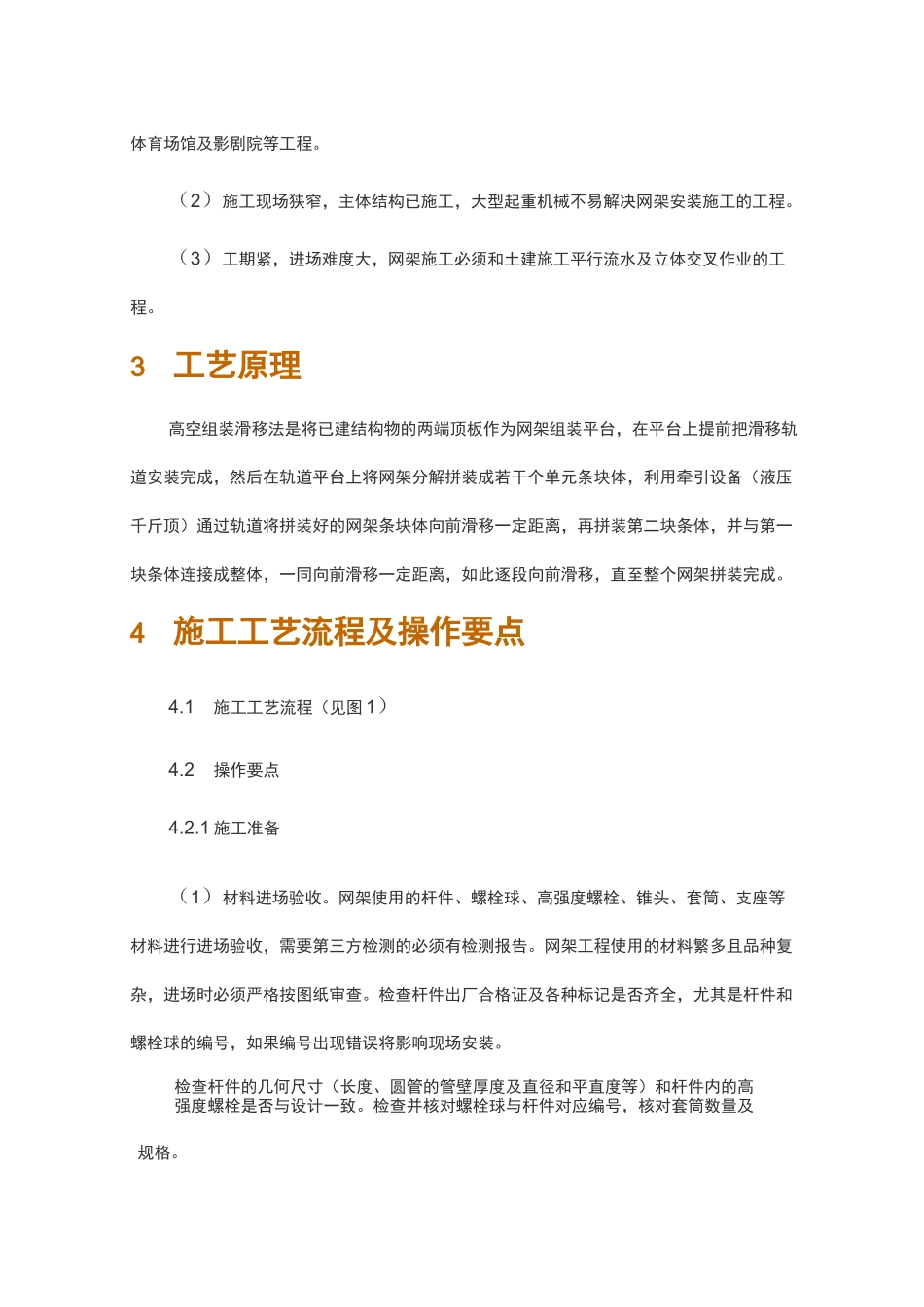

Ji摘要：介绍大型螺栓球钢网架分段滑移施工工法（简称工法）特点、适用范围和工艺原理；论述施工工艺流程及操作要点、劳动组织、材料与设备；从质量控制标准、施工准备过程质量控制与施工过程中的质量控制方面阐述和分析质量控制；提出施工中的安全措施和环保措施，并对采用工法施工进行技术经济分析。关键词：大型螺栓球钢网架；滑移；施工工法；质量控制0引言网架工程现今已逐步应用到建筑结构体系，其具有空间受力强、自质量轻、刚度大、抗振性能好等优点，可用作火车站、影剧院、展览厅、候车厅、体育场看台雨篷、机车库、车间等建筑屋盖。黄山北站工程为正方四角锥螺栓球网架（局部为桁架）结构,南北跨度长205.6m，东西宽50.5m，网架距地面高27.95m。如果采用高空散装法施工需要搭设"满堂"脚手架，造成工序交叉作业困难，施工成本高；如果采用整体吊装法，结构楼板层复杂且高度不一致，施工难度大。为此，编制了《网架分段滑移施工方案》，通过专家论证，并在工程中成功应用，总结形成工法。1工法特点工法将站房分为4个滑移区块，网架拼装可直接在两边的结构平台上拼装，采用滑轨将两边拼装好的网架直接向中间滑移，直至滑移到中间桁架部位对接这样可两边同时拼装，同时滑移互不影响，加快了施工速度。2适用范围（1）适用于周边网架支撑空间网架施工，尤其适用于平面为正方形和矩形的火车站、体育场馆及影剧院等工程。（2）施工现场狭窄，主体结构已施工，大型起重机械不易解决网架安装施工的工程。（3）工期紧，进场难度大，网架施工必须和土建施工平行流水及立体交叉作业的工程。3工艺原理高空组装滑移法是将已建结构物的两端顶板作为网架组装平台，在平台上提前把滑移轨道安装完成，然后在轨道平台上将网架分解拼装成若干个单元条块体，利用牵引设备（液压千斤顶）通过轨道将拼装好的网架条块体向前滑移一定距离，再拼装第二块条体，并与第一块条体连接成整体，一同向前滑移一定距离，如此逐段向前滑移，直至整个网架拼装完成。4施工工艺流程及操作要点4.1施工工艺流程（见图1）4.2操作要点4.2.1施工准备（1）材料进场验收。网架使用的杆件、螺栓球、高强度螺栓、锥头、套筒、支座等材料进行进场验收，需要第三方检测的必须有检测报告。网架工程使用的材料繁多且品种复杂，进场时必须严格按图纸审查。检查杆件出厂合格证及各种标记是否齐全，尤其是杆件和螺栓球的编号，如果编号出现错误将影响现场安装。检查杆件的几何尺寸（长度、圆管的管壁厚度及直径和平直度等）和杆件内的高强度螺栓是否与设计一致。检查并核对螺栓球与杆件对应编号，核对套筒数量及规格。材质拡检焊工资格考试—_1JL_杆件下料卫点制作质检网架单元紊块怵制作高疫拼嘉搭设［］-｛台模支架齡-质检滑移蠢安装滑移牵蓟机具准备.第一长条嗨翌悶F装；：-二质检、刷潦J*网架下落到滑移軌道_蠻巷鹼滑移台模支架标高询蛊、轴娃检査I一上_s第二长衆垮体网架拼接I与第一长条块网架连成整体，一同滑移1复上述方法，逐論装「一同滑移到位网架整陆卸载.滑轨拆除］支座安装网架下落到位，支座底板焊接质检、验收L-^讣.询■馥工图1施工工艺流程（2）滑移设备检测及验收。滑轨、支架等所用焊接材料的品种、规格、性能等指标应符合验收规范要求，滑移设备（压力表、顶推器等）应做鉴定，鉴定合格方可使用。3）根据黄山北站结构特点及施工现场条件，编制网架滑移施工方案，并经专家论证后报监理单位审批。（4）对网架拼装平台承载力及滑轨支架承载力进行验算。（5）对滑轨安装质量进行验收，必须满足设计承载力要求，稳固性应符合方案要求。（6）结合土建施工记录，对网架支座轴线、标高进行复核，必须与土建图纸及网架图纸进行复核。（7）网架拼装时支撑体系要统一，测量人员对每一区块拼装要进行测量，检查是否有轴线或挠度变形。（8）施工人员应具备网架拼装经验。网架工程材料繁多、技术性强，施工人员没有经验或拼装不熟练将严重影响施工进度及质量。（9）关注气象信息，提前取得滑移前的气象资料，滑移作业应避开雨、雪、-4-fyl大风等恶劣天气。4.2.2拼装平台搭设黄山北站站房结构共计22个轴线,其中1—2轴、21—22...
