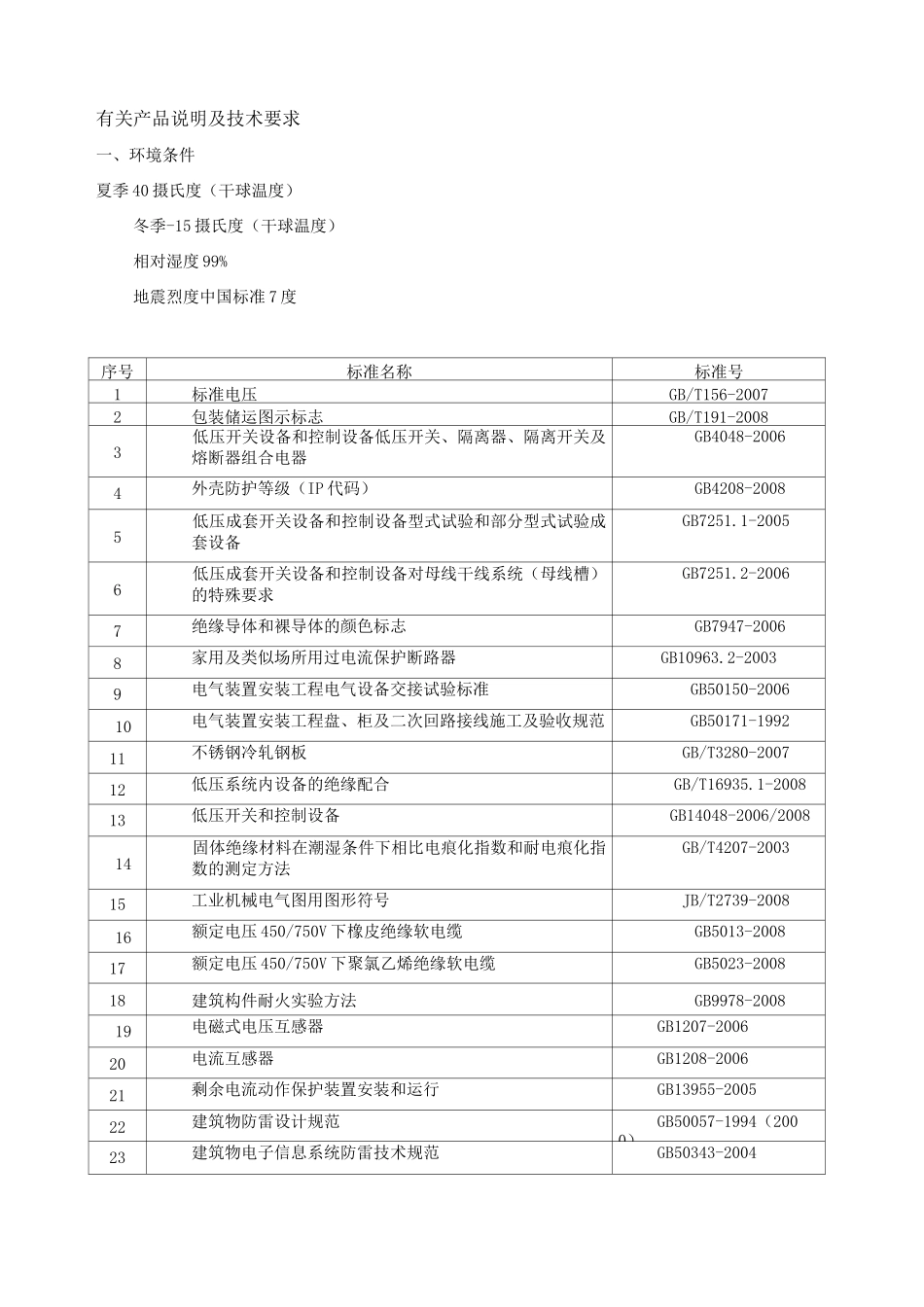

有关产品说明及技术要求一、环境条件夏季40摄氏度（干球温度）冬季-15摄氏度（干球温度）相对湿度99%地震烈度中国标准7度序号标准名称标准号1标准电压GB/T156-20072包装储运图示标志GB/T191-20083低压开关设备和控制设备低压开关、隔离器、隔离开关及熔断器组合电器GB4048-20064外壳防护等级（IP代码）GB4208-20085低压成套开关设备和控制设备型式试验和部分型式试验成套设备GB7251.1-20056低压成套开关设备和控制设备对母线干线系统（母线槽）的特殊要求GB7251.2-20067绝缘导体和裸导体的颜色标志GB7947-20068家用及类似场所用过电流保护断路器GB10963.2-20039电气装置安装工程电气设备交接试验标准GB50150-200610电气装置安装工程盘、柜及二次回路接线施工及验收规范GB50171-199211不锈钢冷轧钢板GB/T3280-200712低压系统内设备的绝缘配合GB/T16935.1-200813低压开关和控制设备GB14048-2006/200814固体绝缘材料在潮湿条件下相比电痕化指数和耐电痕化指数的测定方法GB/T4207-200315工业机械电气图用图形符号JB/T2739-200816额定电压450/750V下橡皮绝缘软电缆GB5013-200817额定电压450/750V下聚氯乙烯绝缘软电缆GB5023-200818建筑构件耐火实验方法GB9978-200819电磁式电压互感器GB1207-200620电流互感器GB1208-200621剩余电流动作保护装置安装和运行GB13955-200522建筑物防雷设计规范GB50057-1994（2000）23建筑物电子信息系统防雷技术规范GB50343-200424电气装置安装工程低压电器施工及验收规范GB50254-96二、应遵循的标准三、配电箱的技术要求3.1配电箱的设计、制造应符合但不仅限于上述规范标准。3.2本工程的配电箱为明装（落地或挂墙安装）和暗装两种安装形式，由桥架或线管引至配电箱。3.3配电箱及其所选用的主要元器件必须符合中国电工产品认证委员会的安全认证要求，其电气设备上应带有安全认证保证（CCC认证）；必须符合国家现行的技术标准的规定，并提供合格证书、CCC认证证书等。3.4配电箱内的主要元器件，包括断路器、隔离开关、接触器、热继电器、双电源互投装置、浪涌保护器、电动机起动与控制装置、二次回路中涉及到的设备、材料等。配电箱内的主要元器件采用正泰品牌，并保证完全符合本工程设计图纸要求。3.5本次投标产品所选用的元器件必须保证是正品、新品，并采用国家有关标准的定型产品，随样品箱体到货提供相关元器件采购发票影印件。3.6动力、照明配电箱的结构、材料及箱内布置要求电控箱箱体和箱门应采用厚度不小于2.0mm的优质钢板，并应作防腐处理，箱体采用喷塑处理。3.7.1箱体、支撑板、道轨支撑架箱体由上述钢板弯折后组装成坚固的一体。电箱的外壳和框架，应有足够的强度和刚度，在最大短路故障时应能承受由此引起的电动力、热及机械应力。3.7.2面板、箱门、门锁照明配电箱均需安装用来隔离带电体的接触保护面板（中门）。面板为一块整板，应采用优质钢板喷塑处理，安装面板后应不影响断路器（或负荷开关）的操作。面板应安装拆卸方便，并且在箱内元器件正确安完毕后，能够达到所规定的防触电等级，中门采用把手式门锁，动力配电及各种含二次回路的控制箱体不需要。箱门应开启灵活，开启角度不小于90°。紧固连接应牢固、可靠，所有紧固件均应采用镀锌或不锈钢材料，紧固连接有防松脱措施。根据要求箱门可以从右到左开启。在箱门的适当位置安装便于箱门开启按压式门锁。3.7.3布置及箱体尺寸箱内排列布置应合理紧凑，满足操作方便，安全可靠的要求。应留有足够的自由空间便于元件的安装和进出线电缆的连接、固定件的维修及部分元件的更换，还要考虑到今后的调节和安装，并且充分考虑其他专业的需要（如：火灾报警等），箱体尺寸在满足安装空间的前提下按厂家标准。本工程部分配电箱内预留漏电火灾监测单元及智能照明控制模块安装空间。3.7.4配电箱内每个回路都要有功能标签。3.7.5配电箱的面板、门、饰框的总装配应平滑、嵌装、无波纹出现，应提供必需的支架，保证整体装配既整齐又美观。3.7.6应避免出现未经加工的毛边，任何角和边缘都应是园角形。焊接处应平滑，不允许出现裂缝接点和断裂。3.7.7在满足上述技术性能的同时，配电箱应总体工艺精良，部件...
