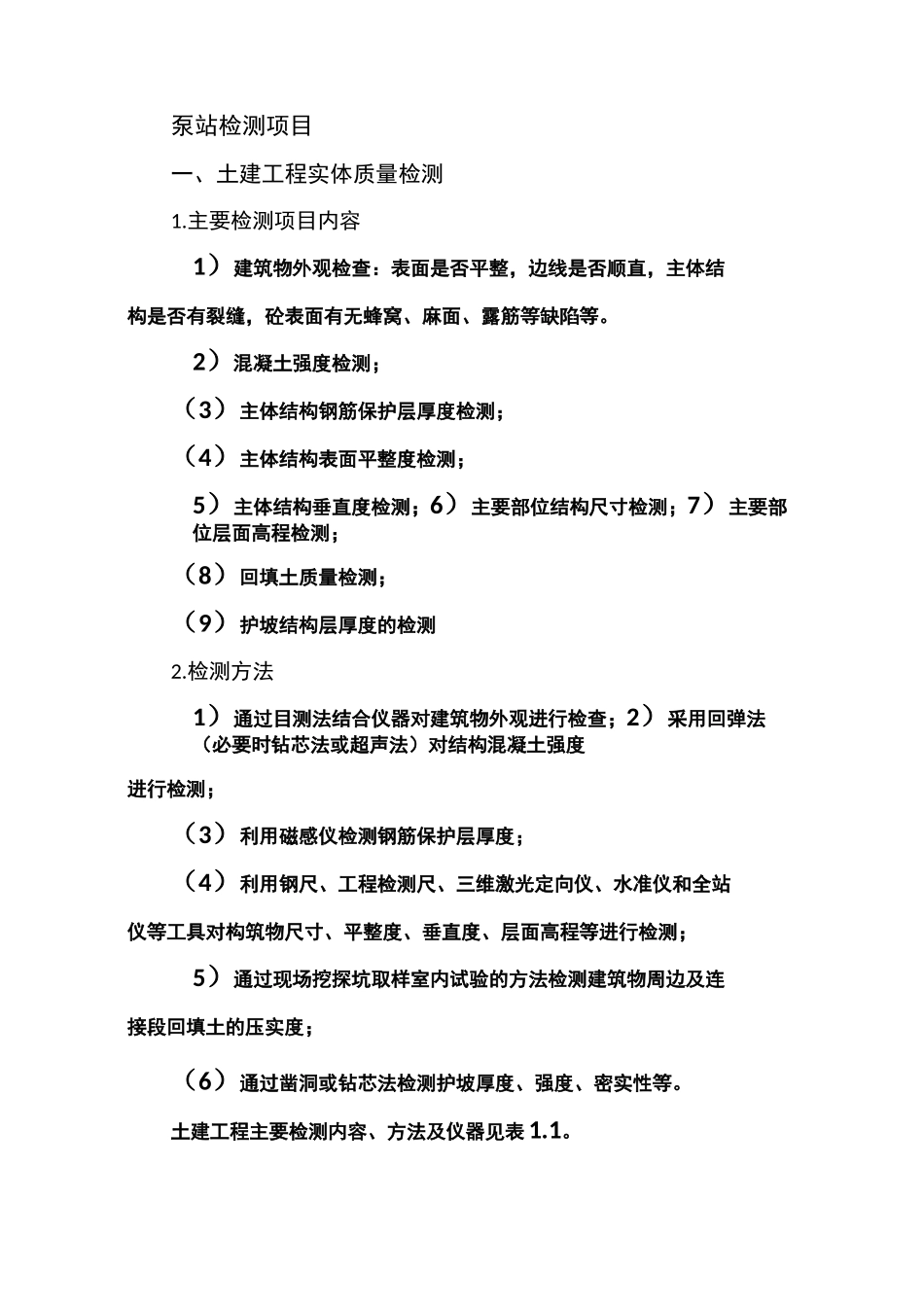

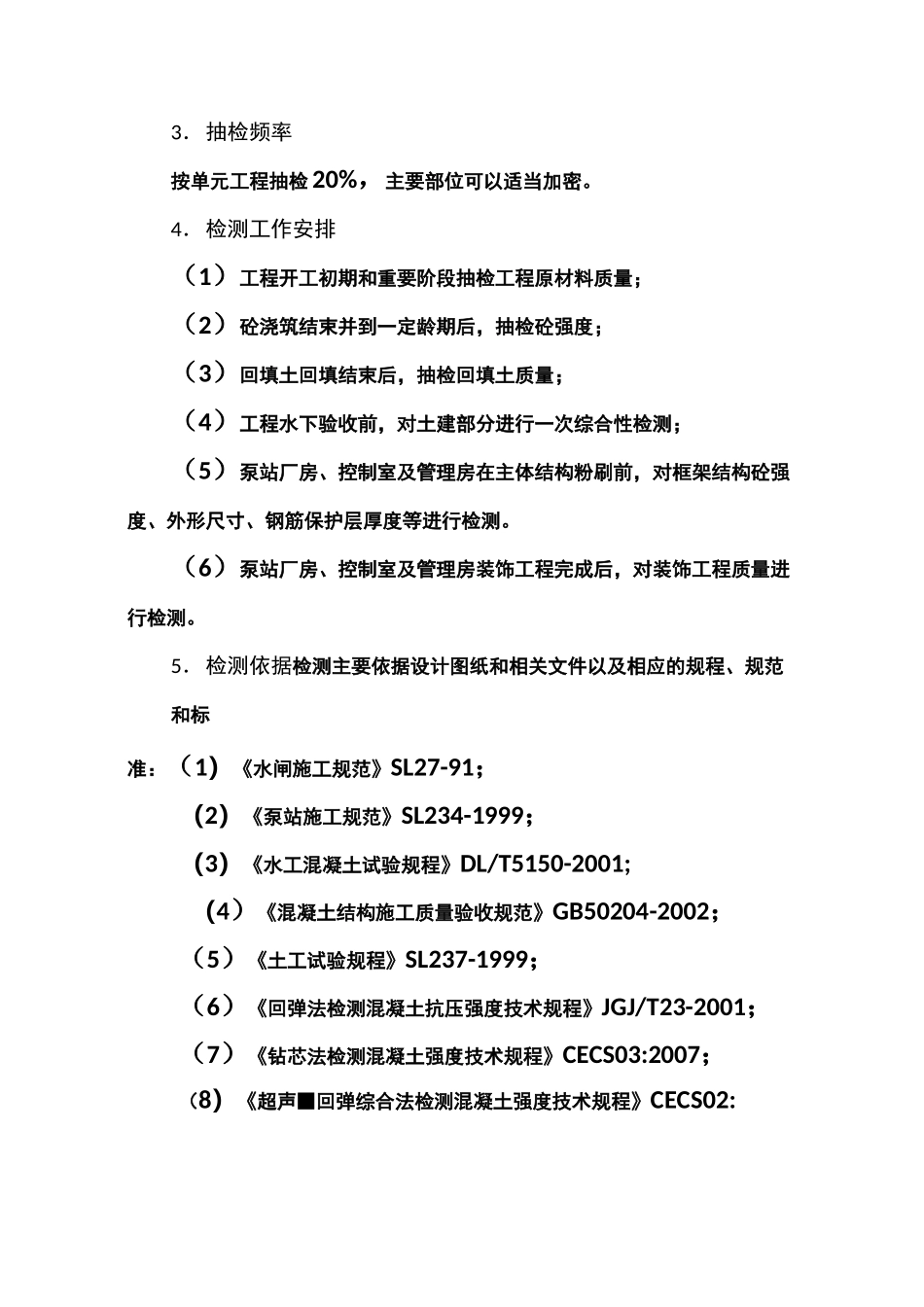

泵站检测项目一、土建工程实体质量检测1.主要检测项目内容1）建筑物外观检查：表面是否平整，边线是否顺直，主体结构是否有裂缝，砼表面有无蜂窝、麻面、露筋等缺陷等。2）混凝土强度检测；（3）主体结构钢筋保护层厚度检测；（4）主体结构表面平整度检测；5）主体结构垂直度检测；6）主要部位结构尺寸检测；7）主要部位层面高程检测；（8）回填土质量检测；（9）护坡结构层厚度的检测2.检测方法1）通过目测法结合仪器对建筑物外观进行检查；2）采用回弹法（必要时钻芯法或超声法）对结构混凝土强度进行检测；（3）利用磁感仪检测钢筋保护层厚度；（4）利用钢尺、工程检测尺、三维激光定向仪、水准仪和全站仪等工具对构筑物尺寸、平整度、垂直度、层面高程等进行检测；5）通过现场挖探坑取样室内试验的方法检测建筑物周边及连接段回填土的压实度；（6）通过凿洞或钻芯法检测护坡厚度、强度、密实性等。土建工程主要检测内容、方法及仪器见表1.1。3．抽检频率按单元工程抽检20%，主要部位可以适当加密。4．检测工作安排（1）工程开工初期和重要阶段抽检工程原材料质量；（2）砼浇筑结束并到一定龄期后，抽检砼强度；（3）回填土回填结束后，抽检回填土质量；（4）工程水下验收前，对土建部分进行一次综合性检测；（5）泵站厂房、控制室及管理房在主体结构粉刷前，对框架结构砼强度、外形尺寸、钢筋保护层厚度等进行检测。（6）泵站厂房、控制室及管理房装饰工程完成后，对装饰工程质量进行检测。5．检测依据检测主要依据设计图纸和相关文件以及相应的规程、规范和标准：（1）《水闸施工规范》SL27-91；（2）《泵站施工规范》SL234-1999；（3）《水工混凝土试验规程》DL/T5150-2001;（4）《混凝土结构施工质量验收规范》GB50204-2002；（5）《土工试验规程》SL237-1999；（6）《回弹法检测混凝土抗压强度技术规程》JGJ/T23-2001；（7）《钻芯法检测混凝土强度技术规程》CECS03:2007；（8）《超声■回弹综合法检测混凝土强度技术规程》CECS02:2005；（9）《水利水电工程施工质量检验与评定规程》SL176-2007；（10）《泵站设计规范》GB/T50265-97；二、金属结构、水泵机组及电气设备抽检1．检测项目内容对本工程的水泵、电机、闸门、启闭机、拦污栅、开关柜及其它电气设备等，按照有关技术规范和标准的要求，进行质量抽检。1.1闸门钢闸门:（1）钢闸门门叶几何尺寸及制造组装偏差；（2）钢闸门门体焊缝超声波探伤；（3）钢闸门门体喷锌、油漆防腐质量；（4）门槽埋件喷锌、油漆防腐质量；（5）钢闸门安装质量。铸铁闸门:（1）铸铁闸门门叶几何尺寸；（2）闸门密封面间隙检测；（3）闸门渗漏试验；（4）闸门安装质量。1.2启闭机1）出厂前检测:电动机质量、螺杆表面粗糙度等；（2）安装后质量检测:机座安装位置、螺杆直线度、电动机三相电流不平衡度等；（3）闸门与启闭机联动试运行检测1.3主机泵1.3.1水泵（1）泵设备安装质量参数，包括:电机与水泵的垂同轴度，电动机轴下导、水泵轴下导摆度，电机空气间隙，叶轮中心高程，叶轮间隙等；（2）泵设备运行安全参数，包括：机组的泄露、耐压、振动噪音等。1.3.2电动机（1）绕组绝缘电阻和吸收比检测；（2）绕组的直流电阻检测；（3）定子绕组的直流耐压试验和泄漏电流测量等。1.4变压器（1）绝缘电阻、吸收比、接地电阻检测；（2）流电阻检测;（3）变比量检测等。1.5开关柜及其它电气控制设备（1）绝缘电阻、回路电阻、接地电阻检测;（2）开关机械特性检测；（3）避雷设施的联接及接地电阻检测；（4）电力电缆的常规试验等。2.检测方法金属结构及启闭机主要检测项目、方法及仪器见表2.1，机电设备安装主要检测项目、方法及仪器见表2.2。2.1闸门钢闸门：1）门叶几何尺寸及变形。采用DSZ3型自动安平水准仪、钢卷尺、钢直尺、垂球、弦线、等高垫块等测量工具，对钢闸门门体几何尺寸及变形进行检测。2）门体焊缝探伤。采用PXUT-U1型全数字智能超声探伤仪对闸门门体的一、二类焊缝进行探伤,检验等级采用B级，探伤方法为横波斜入射单探头直接接触法,对被探焊缝进行单面双侧或双面单侧扫查。3）门体喷锌防腐质量。对钢闸门进行门体防腐质量检验，具...
