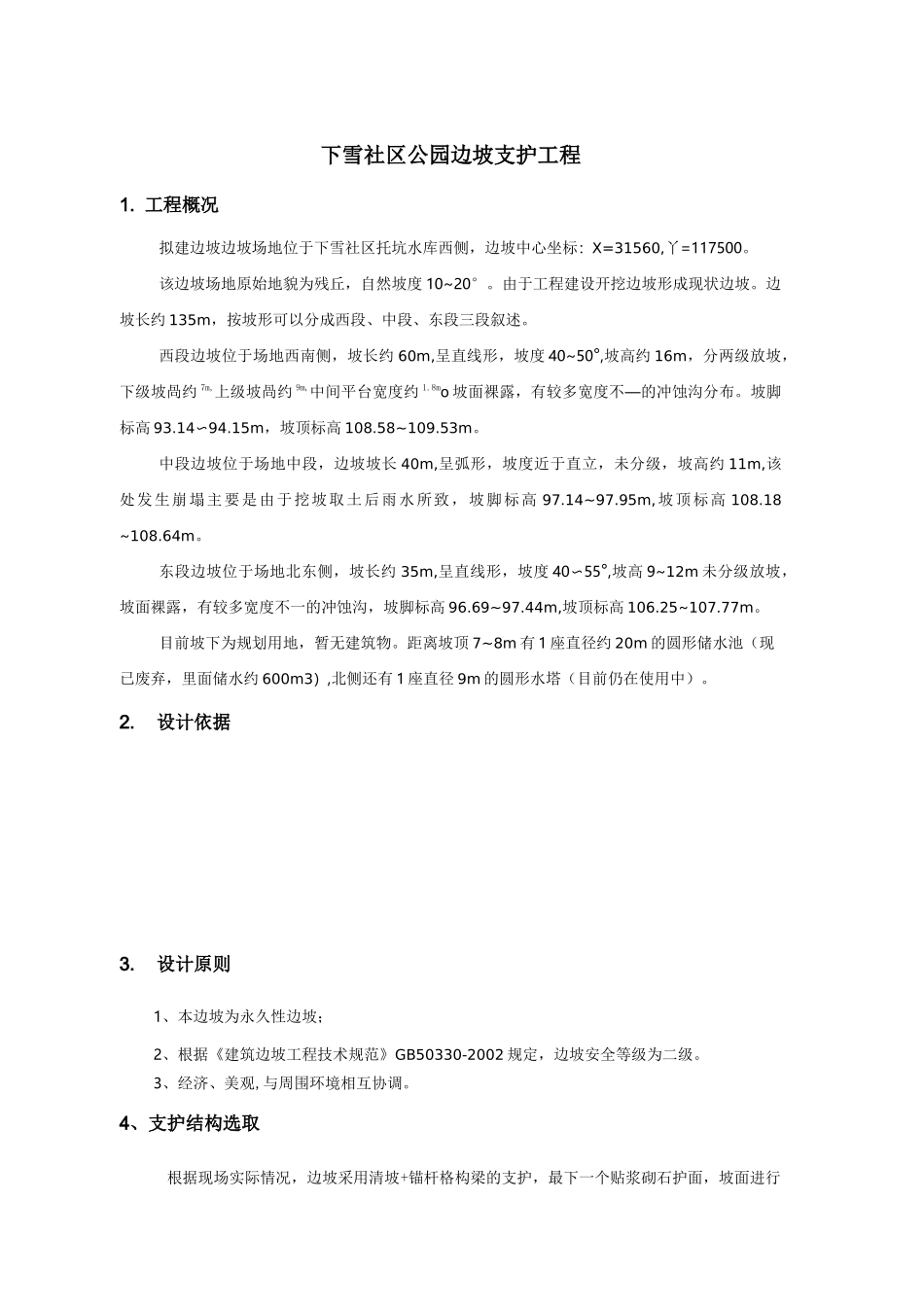

区公园边坡支护工程计算书编制：审查：下雪社区公园边坡支护工程1.工程概况拟建边坡边坡场地位于下雪社区托坑水库西侧，边坡中心坐标：X=31560,丫=117500。该边坡场地原始地貌为残丘，自然坡度10~20°。由于工程建设开挖边坡形成现状边坡。边坡长约135m，按坡形可以分成西段、中段、东段三段叙述。西段边坡位于场地西南侧，坡长约60m,呈直线形，坡度40~50°,坡高约16m，分两级放坡，下级坡咼约7m,上级坡咼约9m,中间平台宽度约1.8mo坡面裸露，有较多宽度不—的冲蚀沟分布。坡脚标高93.14〜94.15m，坡顶标高108.58~109.53m。中段边坡位于场地中段，边坡坡长40m,呈弧形，坡度近于直立，未分级，坡高约11m,该处发生崩塌主要是由于挖坡取土后雨水所致，坡脚标高97.14~97.95m,坡顶标高108.18~108.64m。东段边坡位于场地北东侧，坡长约35m,呈直线形，坡度40〜55°,坡高9~12m未分级放坡，坡面裸露，有较多宽度不一的冲蚀沟，坡脚标高96.69~97.44m,坡顶标高106.25~107.77m。目前坡下为规划用地，暂无建筑物。距离坡顶7~8m有1座直径约20m的圆形储水池（现已废弃，里面储水约600m3）,北侧还有1座直径9m的圆形水塔（目前仍在使用中）。2.设计依据3.设计原则1、本边坡为永久性边坡；2、根据《建筑边坡工程技术规范》GB50330-2002规定，边坡安全等级为二级。3、经济、美观,与周围环境相互协调。4、支护结构选取根据现场实际情况，边坡采用清坡+锚杆格构梁的支护，最下一个贴浆砌石护面，坡面进行绿化处理，各段支护具体如下：西段边坡(A1A2段)，东段边坡(A3A5段)按现状坡率清坡，清坡后采用锚杆格构梁支护；中段边坡(B2B3段)在坡脚下设置直立式挡墙，墙顶标高为98.50〜99.50m，墙后填方至墙顶，留马道宽1.5m；坡面按现状坡率清坡，凹陷处用砂袋填充，填后坡面采用锚杆格构梁支护；锚杆按绝对高程打设，水平间距2.5m，竖向间距为2.0m；最下一级边坡浆砌片石护面，其余格构间喷播植草绿化。5.计算参数选取边坡岩土层计算参数根据《下雪社区公园边坡地质灾害勘查报告》的边坡支护设计参数建议值并综合考虑自重＋暴雨的计算工况后确定(详见下表)。边坡设计参数表地层名称天然密度P(g/cm3)内摩擦角申(度)粘聚力c(kPa)土体与锚固体的粘结强度特征值fb(kpa)土对挡土墙基底摩擦系数卩地基承载力特征值fak(kPa)渗透系数K(m/d)素填土(Qml)1.80108100.301001.0含砾粉质粘土(Qdi)1.802025300.351600.05砾质粉质粘土(Qel)1.902225350.352000.086.边坡计算要点边坡稳定性按圆弧滑动法计算，边坡稳定安全系数为K>1.25。6.1、整体稳定性:整体稳定性安全系数K>1.256.2、钢筋锚杆截面面积AsSf2yA——锚杆钢筋或钢铰线截面面积；sS——锚筋抗拉工作条件系数，永久性锚杆取0.69，临时性锚杆取0.92；2丫0——边坡重要性系数，1.0；f——锚筋或预应力钢铰线抗拉强度设计值(kPa)y7■边坡稳定性计算结果根据边坡的实际情况，各剖面的边坡稳定性计算情况如下：(1)剖面1计算结果锚杆布置如下表：锚杆号(从下至上)长度(m)直径(mm)成孔直径(mm)距m间(IT倾角(°)锚固力设计值(kN)1~26281302.5152003~712281302.51520013302DLB10L520253D35404550水17距鳥图1、剖面1-1稳定性计算滑动面参数方法：Bishop安全系数：1.330^1.25(满足《建筑边坡工程技术规范》要求)滑动面总体积：126.15滑动面总重量：2390.4总抗滑力矩：17310总下滑力矩：13045(2)剖面2计算结果锚杆布置如下表：锚杆号(从下长度直径成孔直径间距倾角(°)锚固力设计值(kN)U滑动面参ID-DI]4!-SQ水平距itfml图2、剖面2-2计算图示14方法：Bishop安全系数：1.269^1.25（满足《建筑边坡工程技术规范》要求）滑动面总体积：51.352滑动面总重量：973总抗滑力矩：5530总下滑力矩：4405.9至上）(m)(mm)(mm)(m)16281302.5152002~39281302.5152004~5123213020515200砾质粉质粘土图3、剖面2-2计算图示2滑动面参数砾质粉质粘即"2l253aMull!l!M3砾质粉质粘万法：Bishop安全系数：1.255三1.25(满足《建筑边坡工程技术规范》要求)滑动面总体积：161.01滑动面总重量：3081.4总抗滑力矩：25769总下滑力矩：19996(3)剖面3计算结果锚杆布置如下表：锚杆号(从下至上)长度(m)直径(mm)成孔直...
