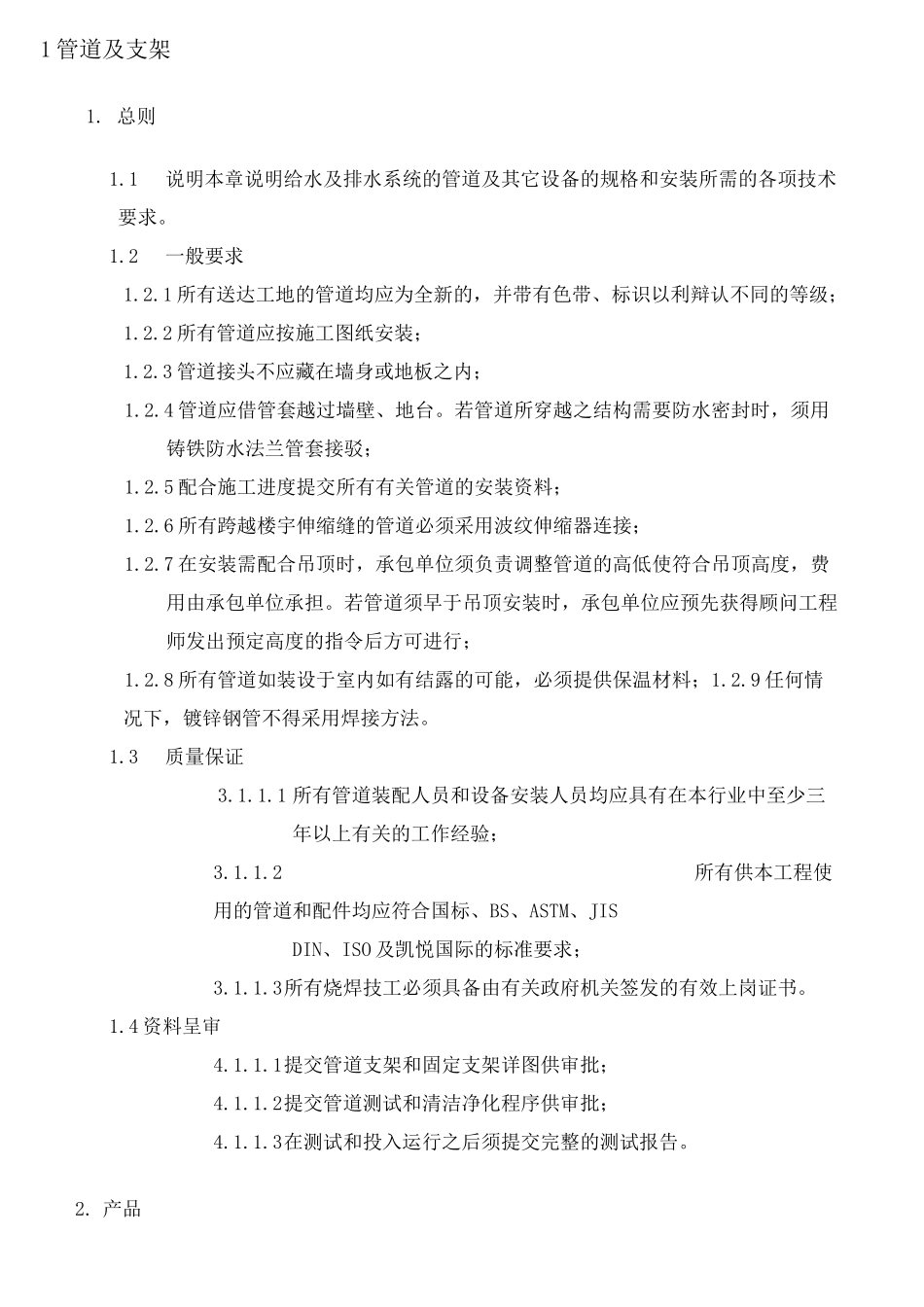

管道及支架技术规范'--flL-—L一谱-集团标准化小组：[VVOPPT-JOPP28-JPPTL98-LOPPNN]1管道及支架1.总则1.1说明本章说明给水及排水系统的管道及其它设备的规格和安装所需的各项技术要求。1.2一般要求1.2.1所有送达工地的管道均应为全新的，并带有色带、标识以利辩认不同的等级；1.2.2所有管道应按施工图纸安装；1.2.3管道接头不应藏在墙身或地板之内；1.2.4管道应借管套越过墙壁、地台。若管道所穿越之结构需要防水密封时，须用铸铁防水法兰管套接驳；1.2.5配合施工进度提交所有有关管道的安装资料；1.2.6所有跨越楼宇伸缩缝的管道必须采用波纹伸缩器连接；1.2.7在安装需配合吊顶时，承包单位须负责调整管道的高低使符合吊顶高度，费用由承包单位承担。若管道须早于吊顶安装时，承包单位应预先获得顾问工程师发出预定高度的指令后方可进行；1.2.8所有管道如装设于室内如有结露的可能，必须提供保温材料；1.2.9任何情况下，镀锌钢管不得采用焊接方法。1.3质量保证3.1.1.1所有管道装配人员和设备安装人员均应具有在本行业中至少三年以上有关的工作经验；3.1.1.2所有供本工程使用的管道和配件均应符合国标、BS、ASTM、JISDIN、ISO及凯悦国际的标准要求；3.1.1.3所有烧焊技工必须具备由有关政府机关签发的有效上岗证书。1.4资料呈审4.1.1.1提交管道支架和固定支架详图供审批；4.1.1.2提交管道测试和清洁净化程序供审批；4.1.1.3在测试和投入运行之后须提交完整的测试报告。2.产品4.1.2管道工程材料4.1.2.1除特别的注明外，给水系统管道规格应符合下列的要求，而材料标准见设备材料一览表：系统管道设施管道类别生活用水系统生活用水配水系统至各用水点I直饮水系统供、回水管道生活热水供、回水管道污、废水系统埋地II地上II加压污、废水管III室外给水管市政供水管W来自柏悦的加压供水管冷凝水系统（带保温）埋地II地上II雨水系统外露立管II立管（室内）II埋地II管道类别一管道一管道接口管件/配件符合ASTM规格的铜管及国家相关管径15〜i）采用优质紫铜54m，采用符或不锈钢管及合国家标准配件；及ASTM的焊ii）配件与管锡接口，接合剂不得含道应是同一家标准的铜管或符合生产商产氨成份；iii）配件应符I管径67〜合有关国家标ASTM相关标准及国家有关标准或规定的不锈钢管150mm，采用符合国家标准及相关标准的焊接至管子上的滑动铜法兰。或采用凹槽卡箍式连准及ASTM标准管道类别系统管道设施管道类别系统管道设施管道类别系统4.1.5.3垫圈应适用于厂家建议安装的系统的温度、设施和压力。4.1.6管道支架4.1.6.1提供所有进行系统安装所需的吊架、支架、导向支架和固定支撑等。各类支架的强度及设计应允许在应力范围之内扩展和收缩；4.1.6.2所有管道支架、承托、吊支架、导向支架和固定支撑均为热浸镀锌钢制，可调节高度，并且涂上防腐面漆。钢类管件应采用钢类管码；铜类管件及聚氯乙烯类管件应采用钢类管码外，并需于管码外层包上聚氯乙烯垫。所有管道均应采用不锈钢制管码、螺栓、垫圈及螺帽。阀门附近及其他大管径管道上需支撑的配件均应提供附加支架，以防过度的应力作用于毗连管道上。对水泵类连接等亦应提供附加支架，以防止过度的应力作用于设备上；4.1.6.3所有固定销件和螺栓必须配有弹簧垫圈和螺帽；4.1.6.4除另有说明外，各支架之间的间距不应超过下表所规定的中心间距：铜管直径(mm)支架间距离(m)垂直横管15至200.90.625至321.10.940至801.41.21001.91.91502.12.1不锈钢管直径(mm)支架间距离(m)垂直横管10至151.51.020至252.01.532至402.52.050至603.02.580至1253.53.0150及以上4.03.560至801.80.91001.81.21501.81.2225至3752.21.5球墨铸铁管直径(mm)支架间距离(m)垂直横管803.52.01004.04.01504.54.52005.05.04.1.7管道套管4.1.7.1在管道穿越墙壁和楼板处须设置镀锌钢制套管。套管的尺寸应使管道能在套管中自由移动外，还须足够供填塞防火填料，而套管应高出楼板完成面至少6mm。管道套管不应当作为支架使用；4.1.7.2在管道与管套空隙之间应完全地填上玻璃纤维类防火物料。管道套管和管道保温之间的空隙必须用不硬化的软防水树胶复合物完全填塞，以保证气密。假若管道及套管穿过防...
