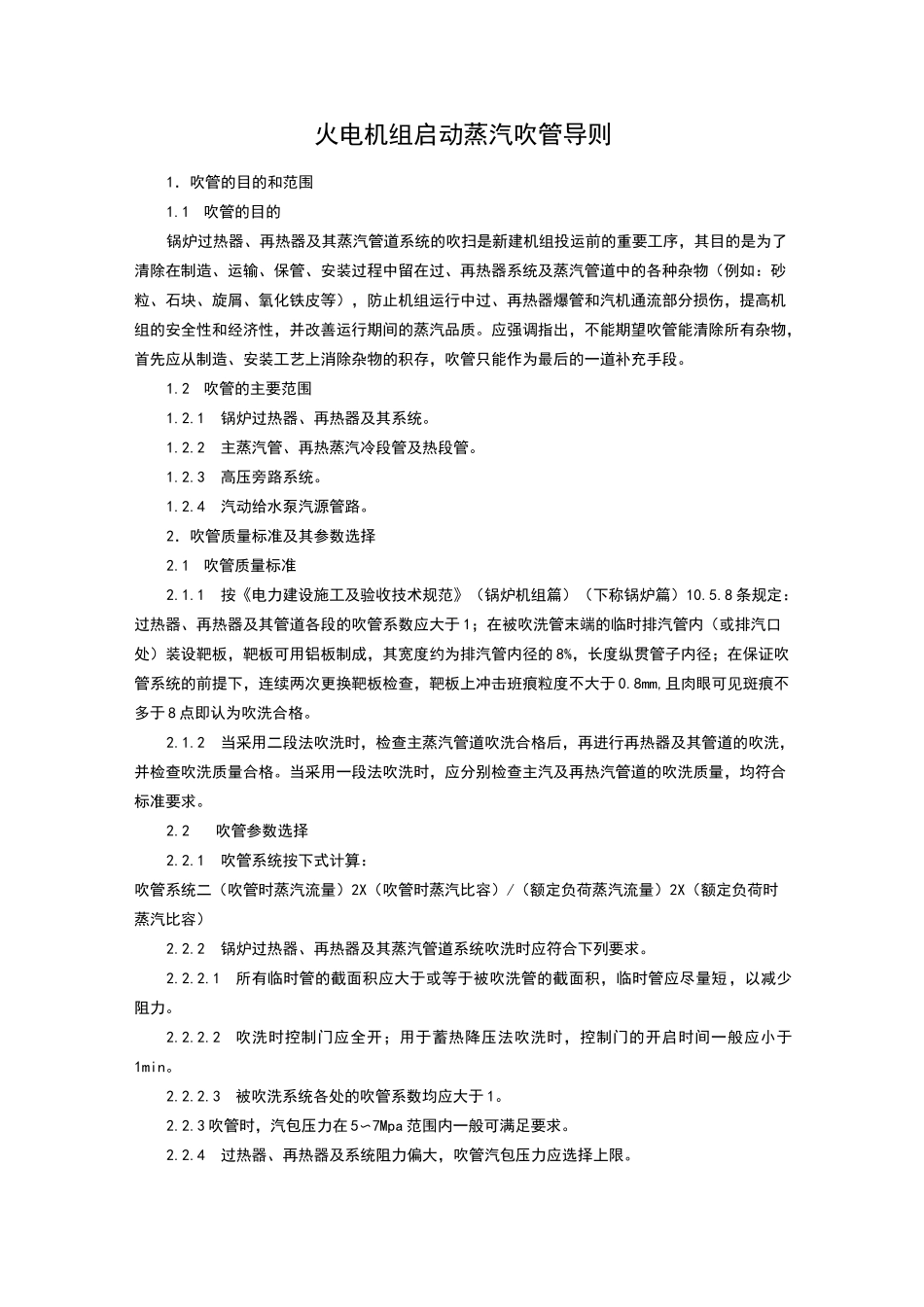

火电机组启动蒸汽吹管导则1．吹管的目的和范围1.1吹管的目的锅炉过热器、再热器及其蒸汽管道系统的吹扫是新建机组投运前的重要工序，其目的是为了清除在制造、运输、保管、安装过程中留在过、再热器系统及蒸汽管道中的各种杂物（例如：砂粒、石块、旋屑、氧化铁皮等），防止机组运行中过、再热器爆管和汽机通流部分损伤，提高机组的安全性和经济性，并改善运行期间的蒸汽品质。应强调指出，不能期望吹管能清除所有杂物，首先应从制造、安装工艺上消除杂物的积存，吹管只能作为最后的一道补充手段。1.2吹管的主要范围1.2.1锅炉过热器、再热器及其系统。1.2.2主蒸汽管、再热蒸汽冷段管及热段管。1.2.3高压旁路系统。1.2.4汽动给水泵汽源管路。2．吹管质量标准及其参数选择2.1吹管质量标准2.1.1按《电力建设施工及验收技术规范》（锅炉机组篇）（下称锅炉篇）10.5.8条规定：过热器、再热器及其管道各段的吹管系数应大于1；在被吹洗管末端的临时排汽管内（或排汽口处）装设靶板，靶板可用铝板制成，其宽度约为排汽管内径的8%，长度纵贯管子内径；在保证吹管系统的前提下，连续两次更换靶板检查，靶板上冲击班痕粒度不大于0.8mm,且肉眼可见斑痕不多于8点即认为吹洗合格。2.1.2当采用二段法吹洗时，检查主蒸汽管道吹洗合格后，再进行再热器及其管道的吹洗，并检查吹洗质量合格。当采用一段法吹洗时，应分别检查主汽及再热汽管道的吹洗质量，均符合标准要求。2.2吹管参数选择2.2.1吹管系统按下式计算：吹管系统二（吹管时蒸汽流量）2X（吹管时蒸汽比容）/（额定负荷蒸汽流量）2X（额定负荷时蒸汽比容）2.2.2锅炉过热器、再热器及其蒸汽管道系统吹洗时应符合下列要求。2.2.2.1所有临时管的截面积应大于或等于被吹洗管的截面积，临时管应尽量短，以减少阻力。2.2.2.2吹洗时控制门应全开；用于蓄热降压法吹洗时，控制门的开启时间一般应小于1min。2.2.2.3被吹洗系统各处的吹管系数均应大于1。2.2.3吹管时，汽包压力在5〜7Mpa范围内一般可满足要求。2.2.4过热器、再热器及系统阻力偏大，吹管汽包压力应选择上限。2.2.5采用二段法吹管时，吹管压力可采用相同的压力（参见附表A）。2.2.6吹管过程中，应有各段压差与额定负荷时的各段压差之比，校核吹管系数，并对吹管压力进行必要的调整。3．吹管方式与吹管方法3.1吹管方式3.1.1吹管方式一般分为一阶段吹洗和二阶段吹洗两种。3.1.2二阶段吹洗：第一阶段吹洗过热器、主汽管路及冷段再热蒸汽管路；第二阶段进行全系统吹洗（简称二步法）。3.1.3一阶段吹洗：全系统吹洗一次完成（简称一步法）。3.1.4再热机组采用一步法吹洗时，必须在再热蒸汽冷段管上加装集粒器。集粒器应符合下列条件。3.1.4.1强度满足蒸汽参数要求。设计压力不小于3Mpa、温度450°C。3.1.4.2阻力小于0.1Mpa。3.1.4.3收集杂物性能好。滤网孔径不大于12mm，且主汽流不能直吹网孔，并有足够大的收集杂物的空间。3.1.4.4集粒器安装位置应尽可能装在再热器入口。3.1.4.5集粒器的设计应具备结构紧凑合理、便于制作及安装等特点。3.2吹管方法蒸汽吹管其基本方法有两种：稳压吹洗；降压吹洗。3.2.1稳压吹洗要点3.2.1.1一般适用于一阶段吹洗。2.2.1.2吹洗时，锅炉升压至吹洗压力，逐渐开启吹管控制门。再热器无足够蒸汽冷却时，应控制锅炉炉膛出口烟温不超过500C或按制造厂家规定。3.2.1.3在开启吹管控制门的过程中，尽可能控制燃料量与蒸汽量保持平衡，控制门全开后保持吹管压力，吹洗一定时间后，逐步减少燃料量，关小控制门直至全关，一次吹管结束。3.2.1.4每次吹管控制门全开持续时间，主要取决于补水量，一般为15〜30min。一次吹管结束后，应降压冷却，相邻两次吹洗宜停留12h的间隔。3.2.2降压吹洗要点2.2.2.1降压吹洗时，用点火燃料量升压到吹洗压力，保持点火燃料量或熄火，并迅速开启控制门，利用压力下降产生的附加蒸汽吹管。2.2.2.2降压吹洗一般采用燃油或燃气方式，燃料投入量以再热器干烧不超温为限。3.2.2.3每小时吹洗不宜超过4次。3.2.2.4在吹洗时，应避免过早地大量补水。3.2.3每次吹洗时因压力、温度变动剧烈，有利于提高吹洗效果。但为防止汽包寿命损耗，吹洗时汽包压力...
