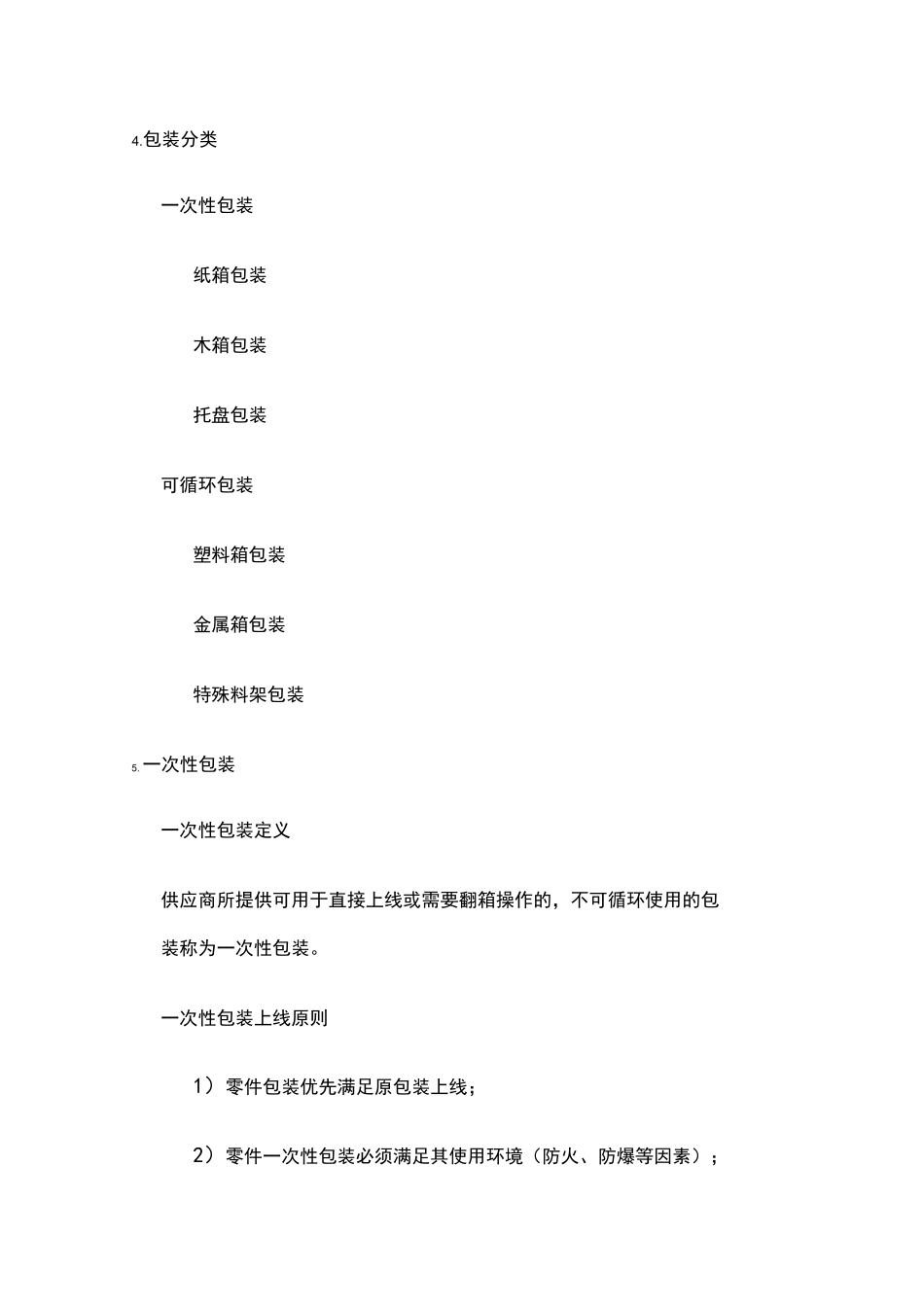

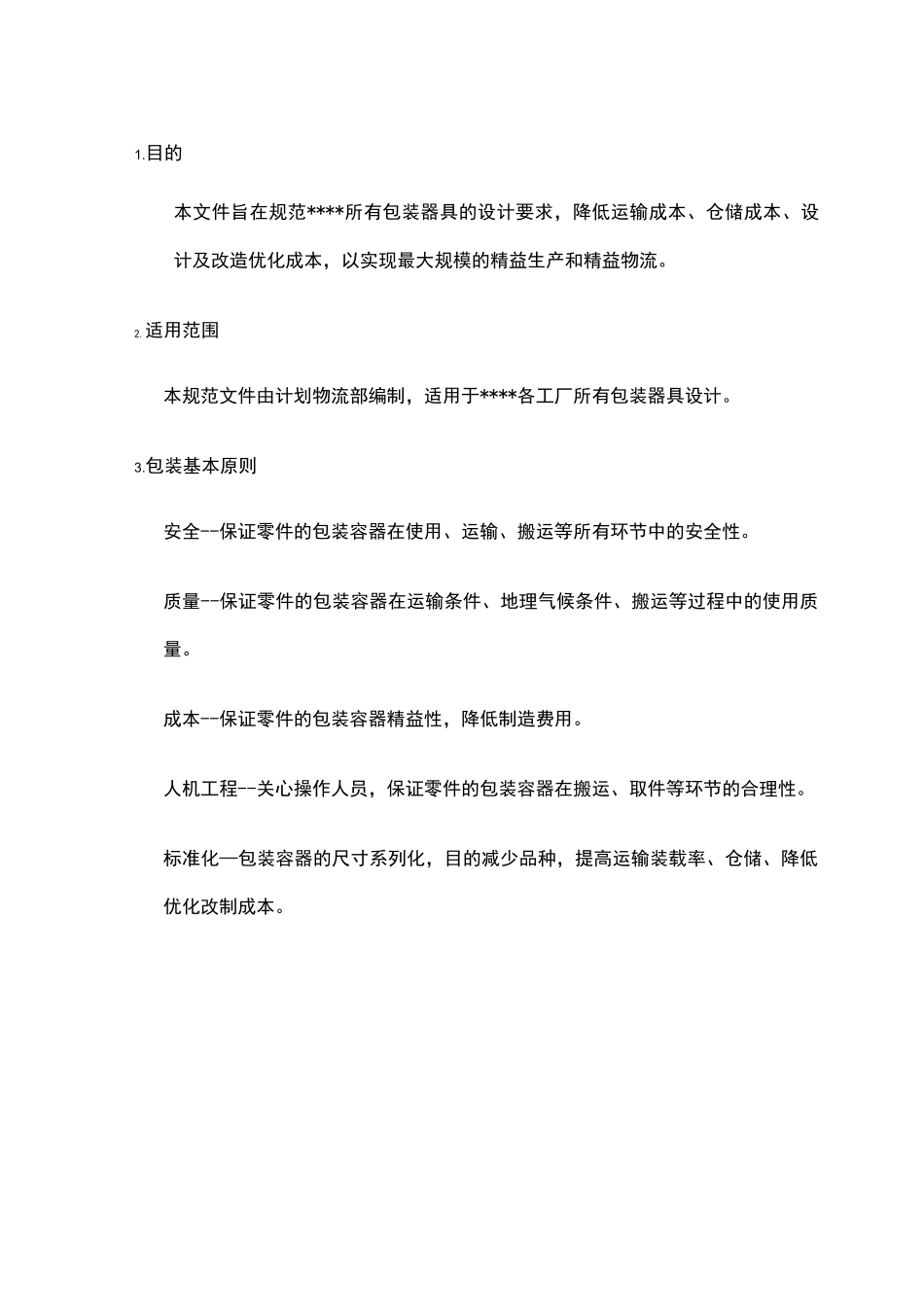

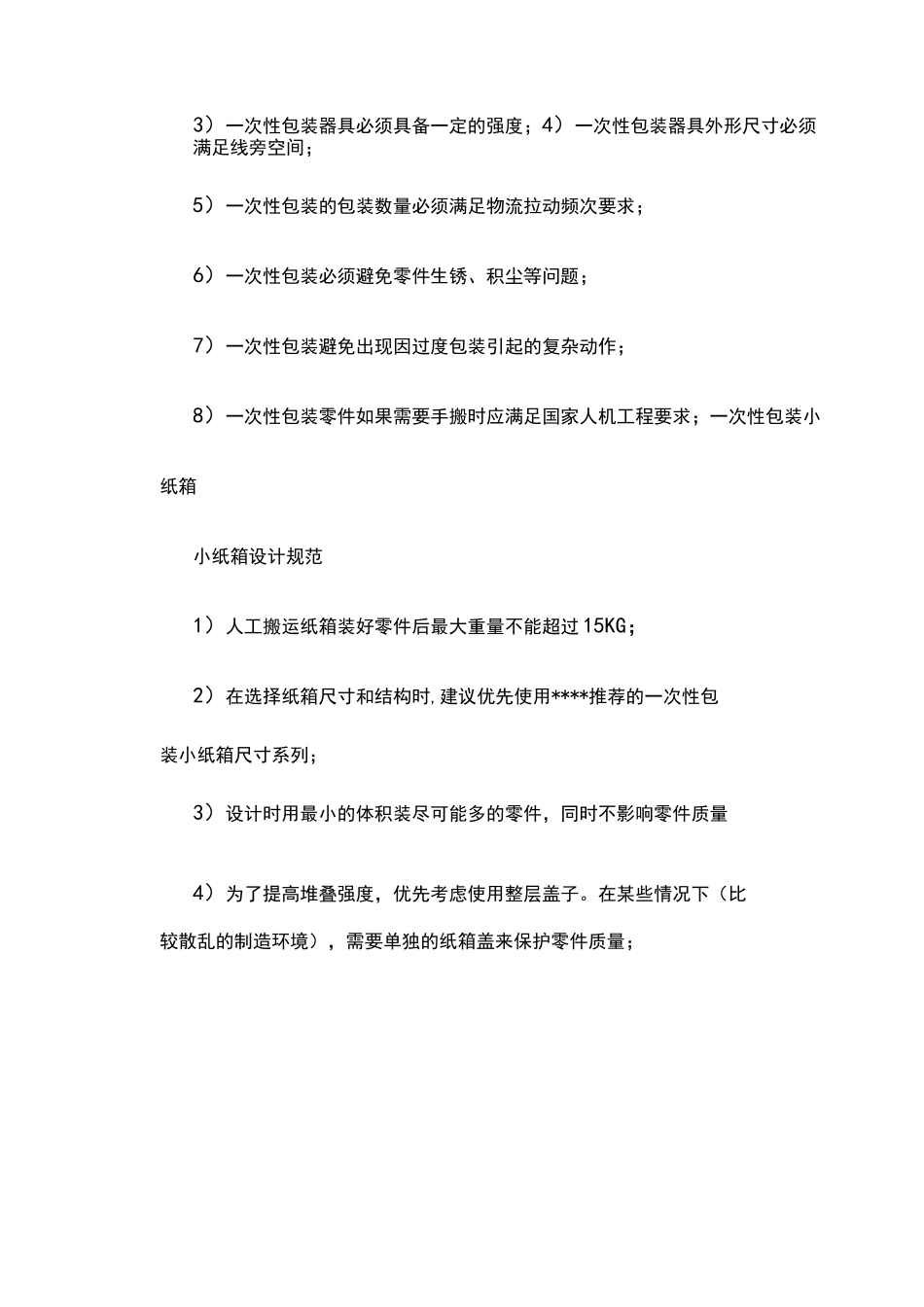

1.目的本文件旨在规范****所有包装器具的设计要求，降低运输成本、仓储成本、设计及改造优化成本，以实现最大规模的精益生产和精益物流。2.适用范围本规范文件由计划物流部编制，适用于****各工厂所有包装器具设计。3.包装基本原则安全--保证零件的包装容器在使用、运输、搬运等所有环节中的安全性。质量--保证零件的包装容器在运输条件、地理气候条件、搬运等过程中的使用质量。成本--保证零件的包装容器精益性，降低制造费用。人机工程--关心操作人员，保证零件的包装容器在搬运、取件等环节的合理性。标准化—包装容器的尺寸系列化，目的减少品种，提高运输装载率、仓储、降低优化改制成本。4.包装分类一次性包装纸箱包装木箱包装托盘包装可循环包装塑料箱包装金属箱包装特殊料架包装5.一次性包装一次性包装定义供应商所提供可用于直接上线或需要翻箱操作的，不可循环使用的包装称为一次性包装。一次性包装上线原则1）零件包装优先满足原包装上线；2）零件一次性包装必须满足其使用环境（防火、防爆等因素）；3）一次性包装器具必须具备一定的强度；4）一次性包装器具外形尺寸必须满足线旁空间；5）一次性包装的包装数量必须满足物流拉动频次要求；6）一次性包装必须避免零件生锈、积尘等问题；7）一次性包装避免出现因过度包装引起的复杂动作；8）一次性包装零件如果需要手搬时应满足国家人机工程要求；一次性包装小纸箱小纸箱设计规范1）人工搬运纸箱装好零件后最大重量不能超过15KG；2）在选择纸箱尺寸和结构时,建议优先使用****推荐的一次性包装小纸箱尺寸系列；3）设计时用最小的体积装尽可能多的零件，同时不影响零件质量4）为了提高堆叠强度，优先考虑使用整层盖子。在某些情况下（比较散乱的制造环境），需要单独的纸箱盖来保护零件质量；整层盖单独的纸箱盖小纸箱尺寸系列表序号外尺寸长（mm）宽(mm)每托堆放层数3456高度（mm）1300200320240190160240030032024019016036004003202401901604100040016051200500160一次性包装大纸箱大纸箱设计规范1）当小纸箱装不下零件或者超过搬运重量限制时，就要使用大纸箱包装；2）所有高度超过830mm的托盘纸箱（含托盘高度）必须有刻痕式侧窗。通常位于包装的长边方向，但是位置和开口大小应由零件摆放和人机工程因素决定；3）刻痕窗口会降低纸箱的抗压强度，需要增加其他设计保证包装符合最低性能和堆叠要求。一些增强抗压强度的设计比如提高纸箱材料强度，纸箱结构设计，增加内部衬格等。大纸箱尺寸系列表序号外尺寸长（mm）宽（mm）高（mm）带侧窗的大纸箱托盘1600500420212005004203100060097041000600420512001000970612001000420使用瓦楞纸护角增加强度内包装衬垫衬隔内包装设计规范1）需保证从发运之日起至少30个自然日，经历不同的运输方式包括卡车、海运或者铁路，包装都能保护零件质量；2）从发运起至少30个自然日，所有潜在生锈的零部件必须有防腐蚀防锈防护；3）包装设计在保证零件的质量和防护的前提下，要最大化纸箱装载密度；4）尽量简化箱子和内衬的材料种类；5）尽量减少内衬的用量;6）使用整合内衬设计，避免在不同材料间使用胶水；7）零件要方便拿取而不是用工具或装置辅助，避免使用一个零件一个密封小包装的包装形式；8）需要从纸箱中取出的分隔衬垫需要设计成一个整体，以减少操作工时浪费，衬垫需便于拿取；9）零件摆放和拿取需要考虑对人员和零件造成伤害的风险；10）包装要易于装卸和分解，以降低人工成本。木箱包装木箱包装设计规范1）整体美观、木箱的外观面应无明显缺陷；2）木箱外侧所印字迹清晰，有轻放标识；3）在运输和装卸过程中，木箱应该保证不开裂、不破碎；4）在使用过程中，要确保零件质量；托盘包装包装托盘2.3盹口x1DD0mrnPalletEURZ塑料箱包装塑料箱包装定义根据零件特性，用塑料箱和一些附加保护衬垫材料对零件进行的运输包装称为塑料箱包装。塑料箱一般采用浅灰色高密度聚乙烯注塑而成，耐油，强度较高，包装零件后也能相互叠放。塑料箱分类根据包装重量（含箱子）大小，分为普通塑料箱（＜15公斤）和P0000PH2箱（去15公斤）塑料箱包装原则1）外形简单，尺寸较小，重量轻，没有特殊保...
