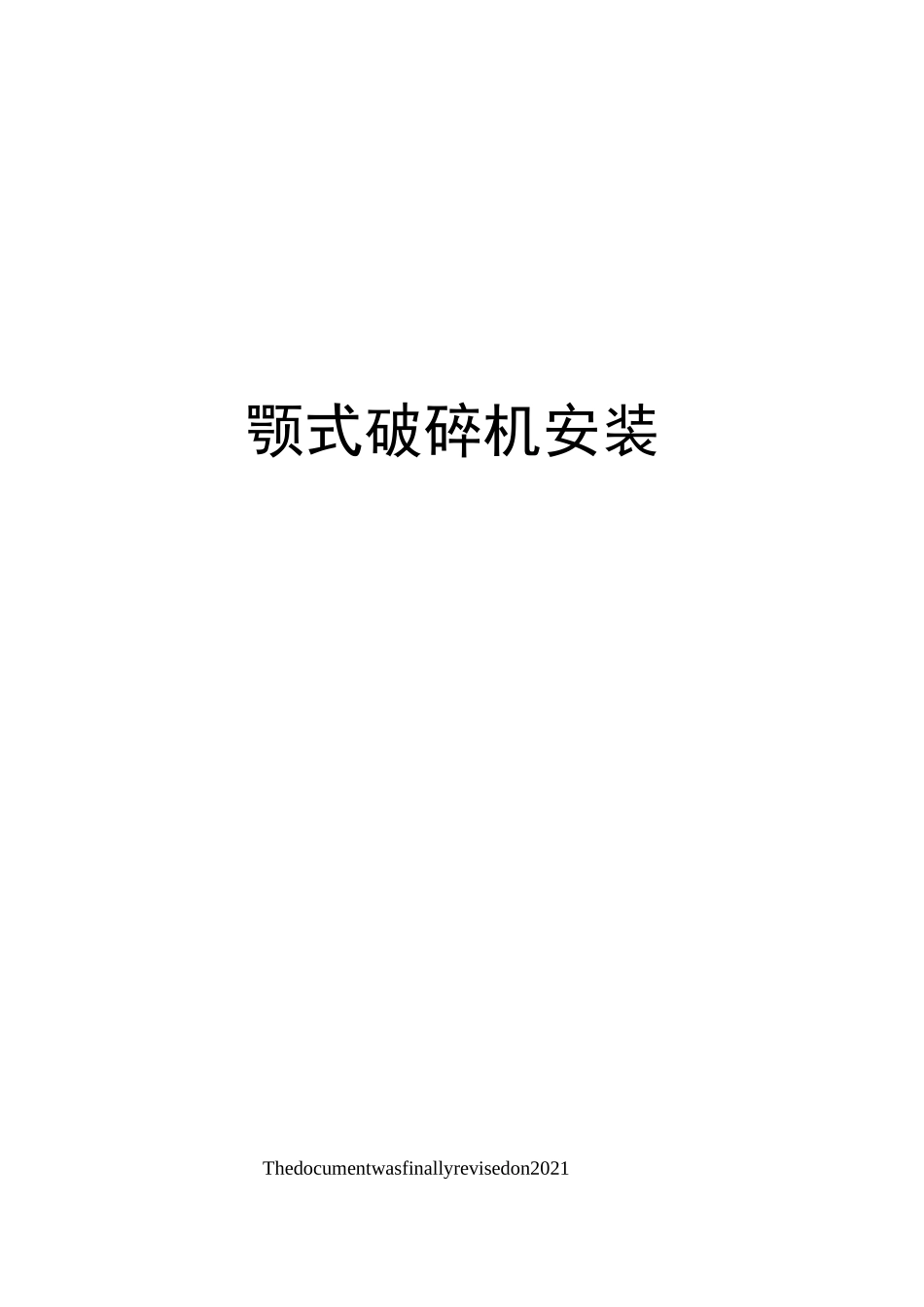

颚式破碎机安装VIP免费

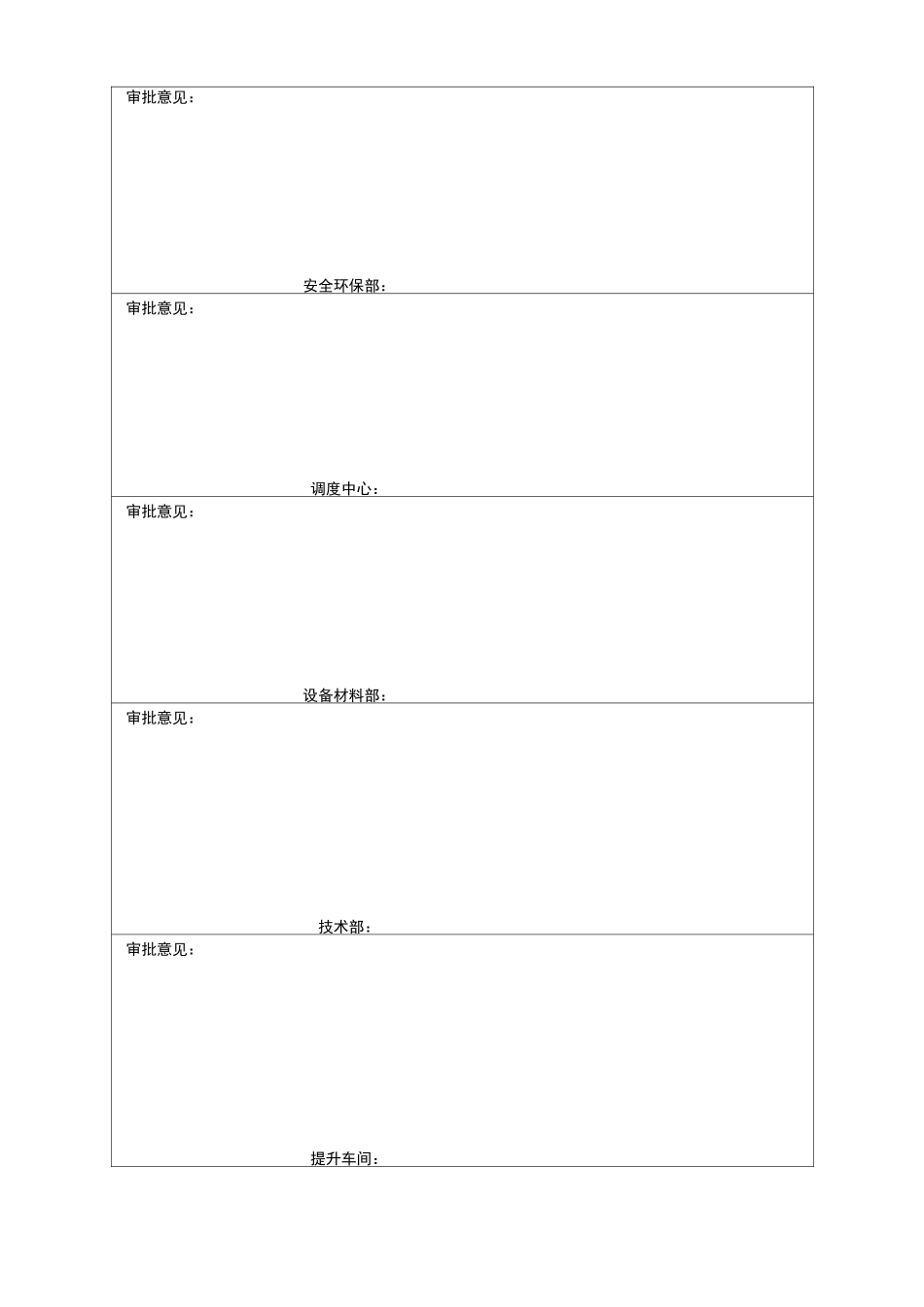

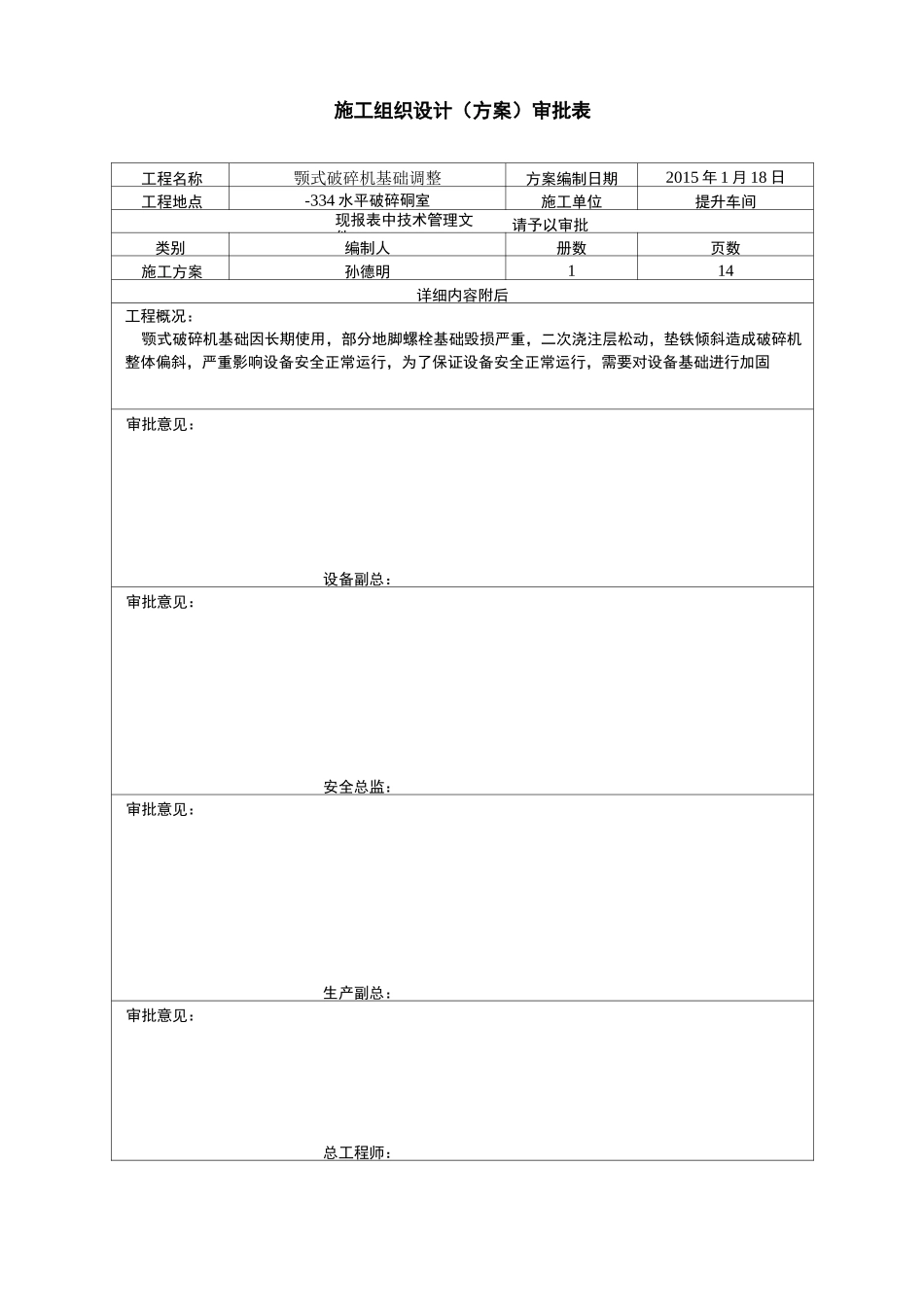

颚式破碎机安装Thedocumentwasfinallyrevisedon2021施工组织设计（方案）审批表工程名称颚式破碎机基础调整方案编制日期2015年1月18日工程地点-334水平破碎硐室施工单位提升车间现报表中技术管理文件，请予以审批类别编制人册数页数施工方案孙德明114详细内容附后工程概况：颚式破碎机基础因长期使用，部分地脚螺栓基础毁损严重，二次浇注层松动，垫铁倾斜造成破碎机整体偏斜，严重影响设备安全正常运行，为了保证设备安全正常运行，需要对设备基础进行加固审批意见：设备副总：审批意见：安全总监：审批意见：生产副总：审批意见：总工程师：审批意见：安全环保部：审批意见：调度中心：审批意见：设备材料部：审批意见：技术部：审批意见：提升车间：中钢山东矿业颚式破碎机拆卸施工方案编制：审核：部门领导：2015年1月20日措施目录1、工程概况2、施工准备33、施工步骤44、施工安全注意事项95、施工主要工器具一览表10附施工进度附表一、工程概况颚式破碎机基础因长期使用，部分地脚螺栓基础毁损严重，二次浇注层松动，垫铁倾斜造成破碎机整体偏斜，严重影响设备安全正常运行，为了保证设备安全正常运行，需要对设备基础进行加固。因此需要对颚式破碎机设备主体进行拆卸，颚式破碎机主机主要拆分为动鄂部（重吨）、飞轮皮（重吨）、带轮（重吨）、机体下部（重吨）、机体上部（重11吨）5部分进行吊装，然后焊接地脚螺栓，调整基础后浇筑完毕再对设备进行安装。二、施工前的准备工作1、施工前由王磊负责各种工器具、材料、加固梁、溜槽等运送至工作场所；李宗贵负责劳保品备至工作现场并负责检验。2、组织人员学习相关技术标准和熟悉图纸资料。4、施工人员要读懂施工方案熟知施工步骤。5、参加施工人员要充分休息，施工8小时前不得饮酒。6、计算好吊装钢丝绳需要的长度及手拉葫芦。7、对照施工方案和图纸清点工器具、材料，必须对重要安装尺寸进行核实。8、依据图纸的相关技术尺寸要求，提前加工好施工所用的材料备件。9、拆除颚式破碎机之前，应把颚式破碎机底部小溜井用矿石填满。10、根据实际需要适时拆除平台。11、施工前应协调地质测量部测量技术人员对设备的标高、中心线和水平度进行测量并做好标记和测量数据保存工作。三、施工步骤（一）拆卸鄂破飞轮1、拆除飞轮防护罩。2、使用2200KN扭矩扳手，调至700KN检测飞轮固定螺栓预紧力（要求660KN），拆除飞轮端轴端挡板，拆除飞轮紧固螺栓。3、使用①24钢丝绳双股利用天车起吊飞轮，钢丝绳稍受力即停。4、使用楔铁涨开飞轮上下开口1毫米，在飞轮和破碎机箱体处使用千斤顶将飞轮顶出。在飞轮与主轴完全分离时，用天车卸下飞轮；此时飞轮下严禁站人。5、将飞轮吊至合适位置平放。（二）拆除鄂破皮带轮及动颚板拆除皮带轮具体施工步骤参照拆卸鄂破飞轮施工步骤；拆除动颚板因系日常拆卸工作，按日常施工操作规程操作即可，不再赘述。（三）拆卸肘板1、在动鄂底部吊环上用10吨卸扣锁固一根粗024长6米的钢丝绳套，用-334工作面的行车将吊装钢丝绳套将动鄂向破碎腔一侧引动至肘板从两肘板垫中脱出。2、在拉杆推板处设置设备自带专用液压千斤顶，用液压千斤顶顶住弹簧座，将拉杆后端顶入推板，然后用150*150*30（毫米）的钢板挡在推板与拉杆相通的圆孔上，防止拉杆回弹。3、用行车配合把肘板吊装拉出。（四）拆除拉杆1、继续保持行车吊装钢丝绳将动鄂向破碎腔一侧引动状态不变。2、拆卸拉杆上的套筒螺母。3、拆除拆卸肘板步骤2中安装在推板与拉杆相通的圆孔上的钢板。4、拆除千斤顶，拆除之前应先使千斤顶油压卸除，使其作用在弹簧上的压缩力消失。5、从弹簧拉杆头部处拆除动鄂侧的拉杆销。6、从动鄂上取下拉杆，向前面抽出，然后从机器下侧取出拉杆。7、松动吊装住动鄂的行车，缓慢将动鄂松动，撤掉行车。（五）拆卸动鄂1、拆卸偏心轴轴承座的8条紧固螺栓。2、用两个30吨的卸扣把2根长1米粗①28的钢丝绳和动鄂上部的两个吊装环锁固在一起。3、用行车吊装动鄂上的钢丝绳，将动鄂吊装出颚式破碎机主体，然后放置在合适地带。更换动颚压条护板及4块定位块。（六）分解机体1、松动固定鄂板楔块螺栓的螺母，取出螺栓。2、用锤子振击楔块...
