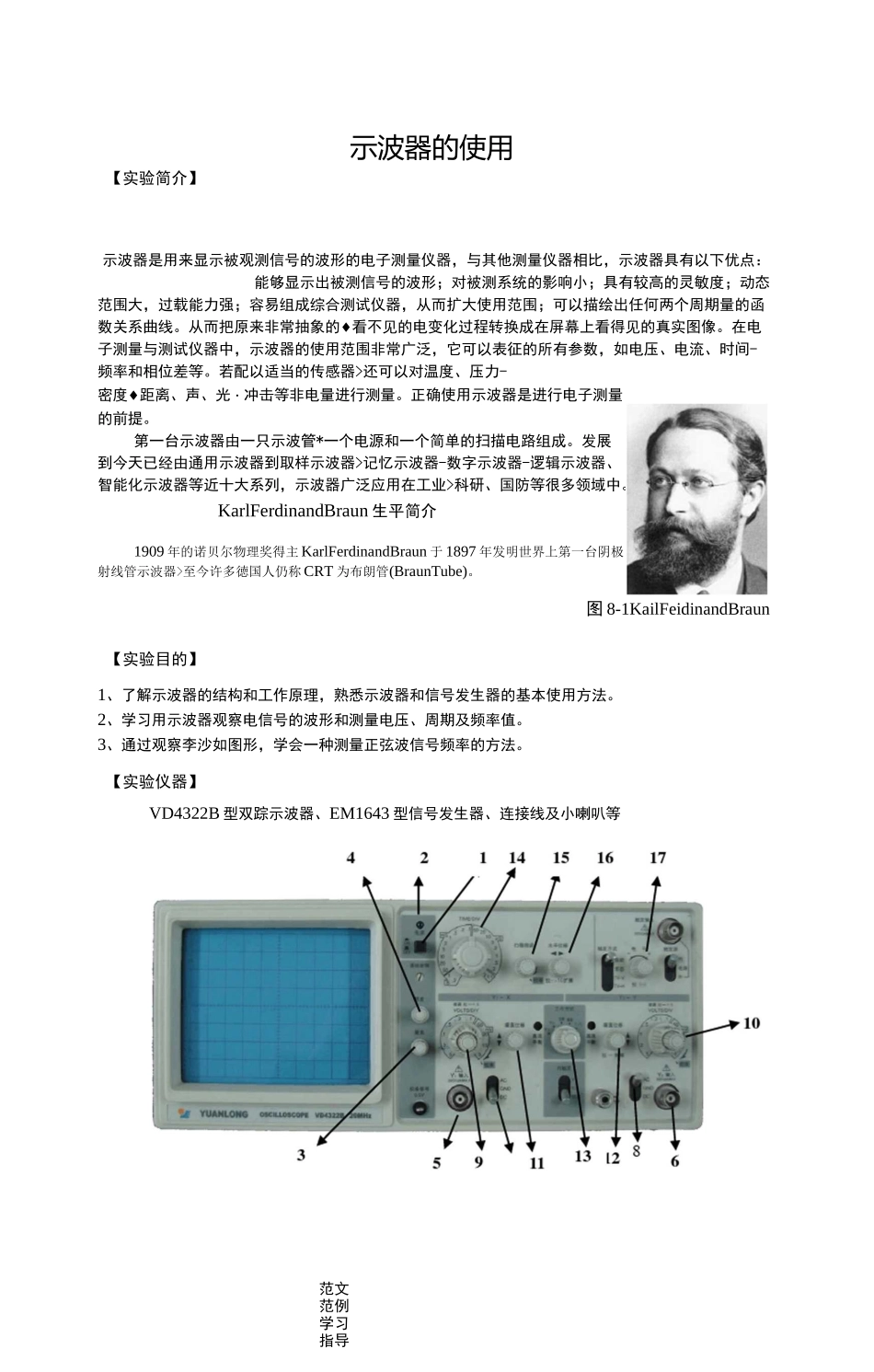

范文范例学习指导【实验简介】示波器是用来显示被观测信号的波形的电子测量仪器，与其他测量仪器相比，示波器具有以下优点：能够显示出被测信号的波形；对被测系统的影响小；具有较高的灵敏度；动态范围大，过载能力强；容易组成综合测试仪器，从而扩大使用范围；可以描绘出任何两个周期量的函数关系曲线。从而把原来非常抽象的♦看不见的电变化过程转换成在屏幕上看得见的真实图像。在电子测量与测试仪器中，示波器的使用范围非常广泛，它可以表征的所有参数，如电压、电流、时间-频率和相位差等。若配以适当的传感器>还可以对温度、压力-密度♦距离、声、光・冲击等非电量进行测量。正确使用示波器是进行电子测量的前提。第一台示波器由一只示波管*一个电源和一个简单的扫描电路组成。发展到今天已经由通用示波器到取样示波器>记忆示波器-数字示波器-逻辑示波器、智能化示波器等近十大系列，示波器广泛应用在工业>科研、国防等很多领域中。KarlFerdinandBraun生平简介1909年的诺贝尔物理奖得主KarlFerdinandBraun于1897年发明世界上第一台阴极射线管示波器>至今许多徳国人仍称CRT为布朗管(BraunTube)。图8-1KailFeidinandBraun【实验目的】1、了解示波器的结构和工作原理，熟悉示波器和信号发生器的基本使用方法。2、学习用示波器观察电信号的波形和测量电压、周期及频率值。3、通过观察李沙如图形，学会一种测量正弦波信号频率的方法。【实验仪器】示波器的使用VD4322B型双踪示波器、EM1643型信号发生器、连接线及小喇叭等word格式整理版范文范例学习指导word格式整理版图8-2VD4322型双踪示波器板面图1'电源开关2、电源指示灯3♦聚焦故钮4、亮度调节族钮5'Y1（X）信号输入口6T2信号输入口7、8・入霜合开关（AC-GND-DC）9'10'垂克偽转因数选择开关（V/搭）11・丫】位移故钮12、丫三位移旋钮13、工作方式选择开关（£・丫三・交替、断续）14、扫描速度（时间/格）选择开关15♦扫描微调控制故钮16'水平位移故钮17'电平调节漩钮【实验原理】-、示波器的结构及简单工作原理示波器一般由5个部分组成，如图8-3所示：（1）示波管；（2）信号放大器和衰减器（3）扫描发生器；（4）触发同步电路；（5）电源。下面分别加以简单说明。荧光图8-word格式整理版范文范例学习指导word格式整理版上只显示一条水平亮线。如果在竖直偏转板上（简称F轴）加正弦电压，同时在水平偏转板上（简称*轴）加锯齿波电压，电子受竖直、水平两个方向的力的作用，电子的运动就是两相互垂直的运动的合成。当锯齿波电压比正弦电压变化周期稍大时，在荧光屏上将能显示出完整周期的所加正弦电压的波形图。三、触发同步的概念如果正弦波和锯齿波电压的周期稍微不同，屏上出现的是一移动着的不稳定图形返种情形可用图8-7说明可殳锯齿波电压的周期7；比正弦波电压周期Z；稍小，比方说兀/7>7/8。在第一扫描周期内，屏上显示正弦信号0—4点之间的曲线段；在第二周期内，显示4-8点之间的曲线段，起点在4处；第三周期内，显示8-11点之间的曲线段，起点在8处。这样，屏上显示的波形每次都不重叠好象波形在向右移动。同理，如果7；比Z稍大，则好象在向左移动。以上描述的情况在示波器使用过程中经常会出现。其原因是扫描电压的周期与被测信号的周期不相等或不成整数倍，以致每次扫描开始时波形曲线上的起点均不一样所造成的。为了使屏上的图形稳定，必须使TJT）=n（〃=1，2，3，…〃是屏上显示完整波形的个数。为了获得一定数量的波形，示波器上设有“扫描时间”（或“扫描范围”）、“扫描微调”旋钮，用来调节锯齿波电压的周期7；（或频率A），使之与被测信号的周期（或频率A）成合适的关系，从而在示波器屏上得到所需数目的完整的被测波形。输入/轴的被测信号与示波器内部的锯齿波电压是互相独立的。由于环境或其它因素的影响，它们的周期（或频率）可能发生微小的改变。这时，虽然可通过调节扫描旋钮将周期调到整数倍的关系，但过一会儿又变了，波形又移动起来。在观察高频信号时这种问题尤为突出。为此示波器内装有扫描同步装置，让锯齿波电压的扫描起点自动跟着被测信号改变，word格式整理版范文范例学习指导这就称为整...
