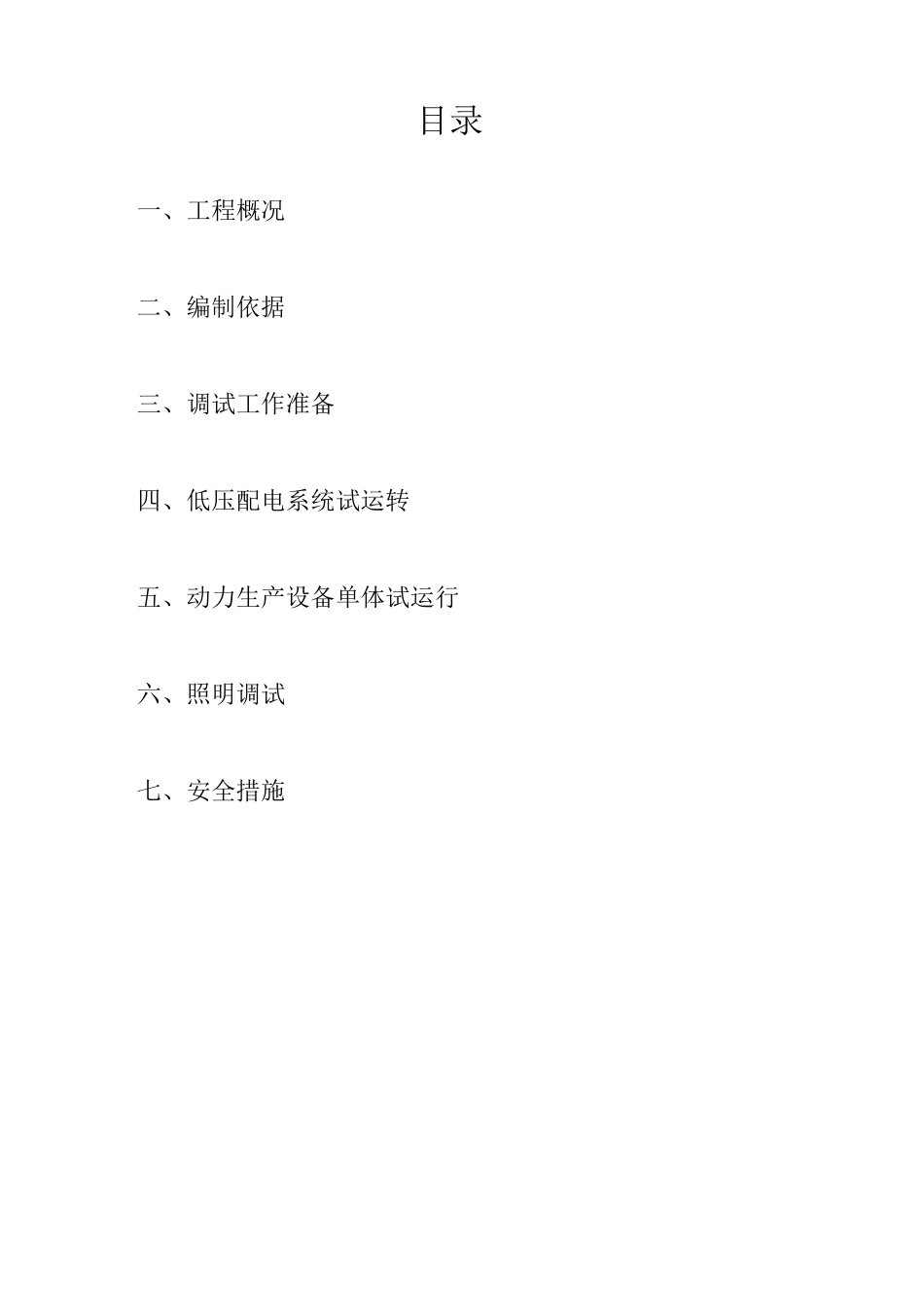

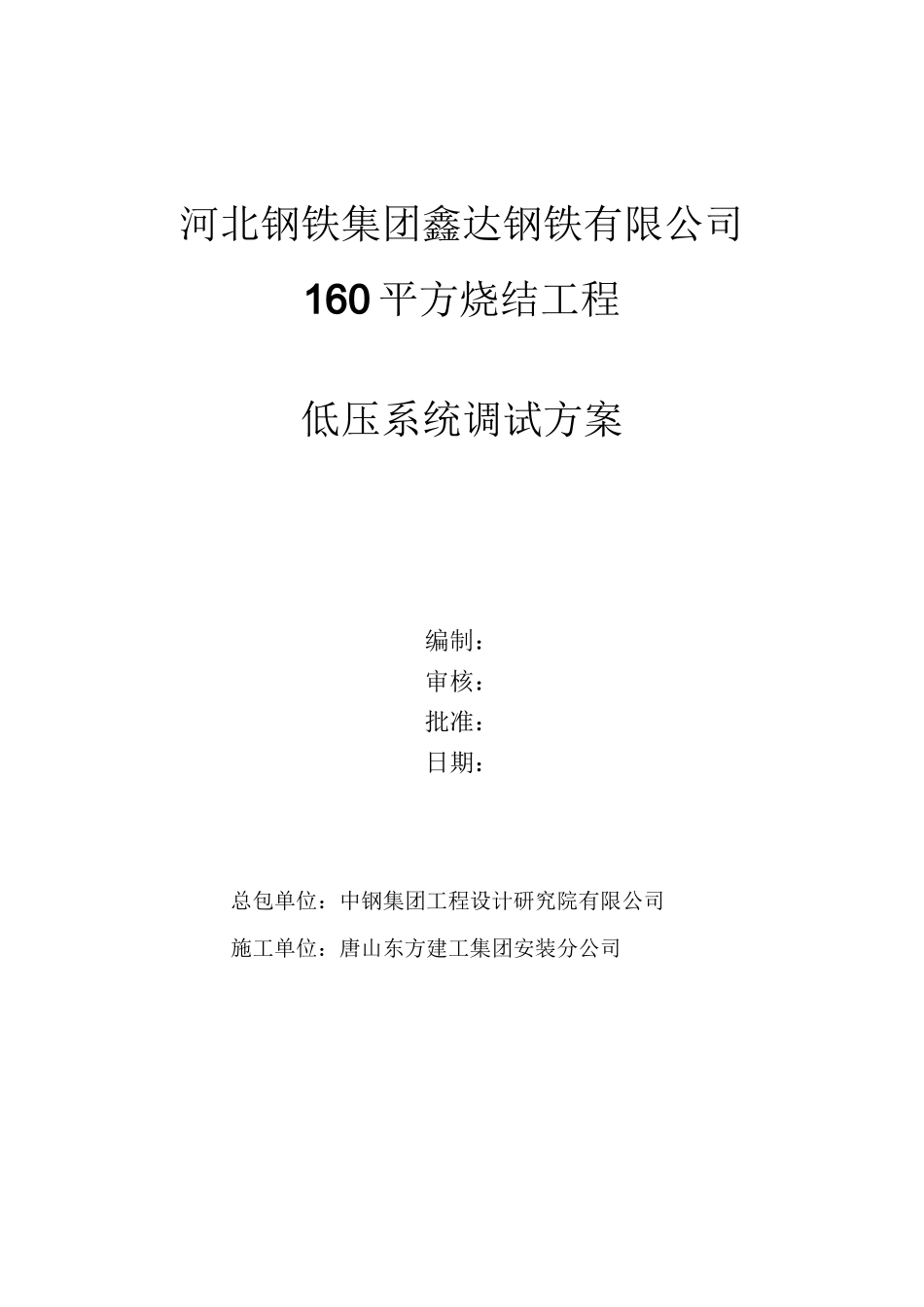

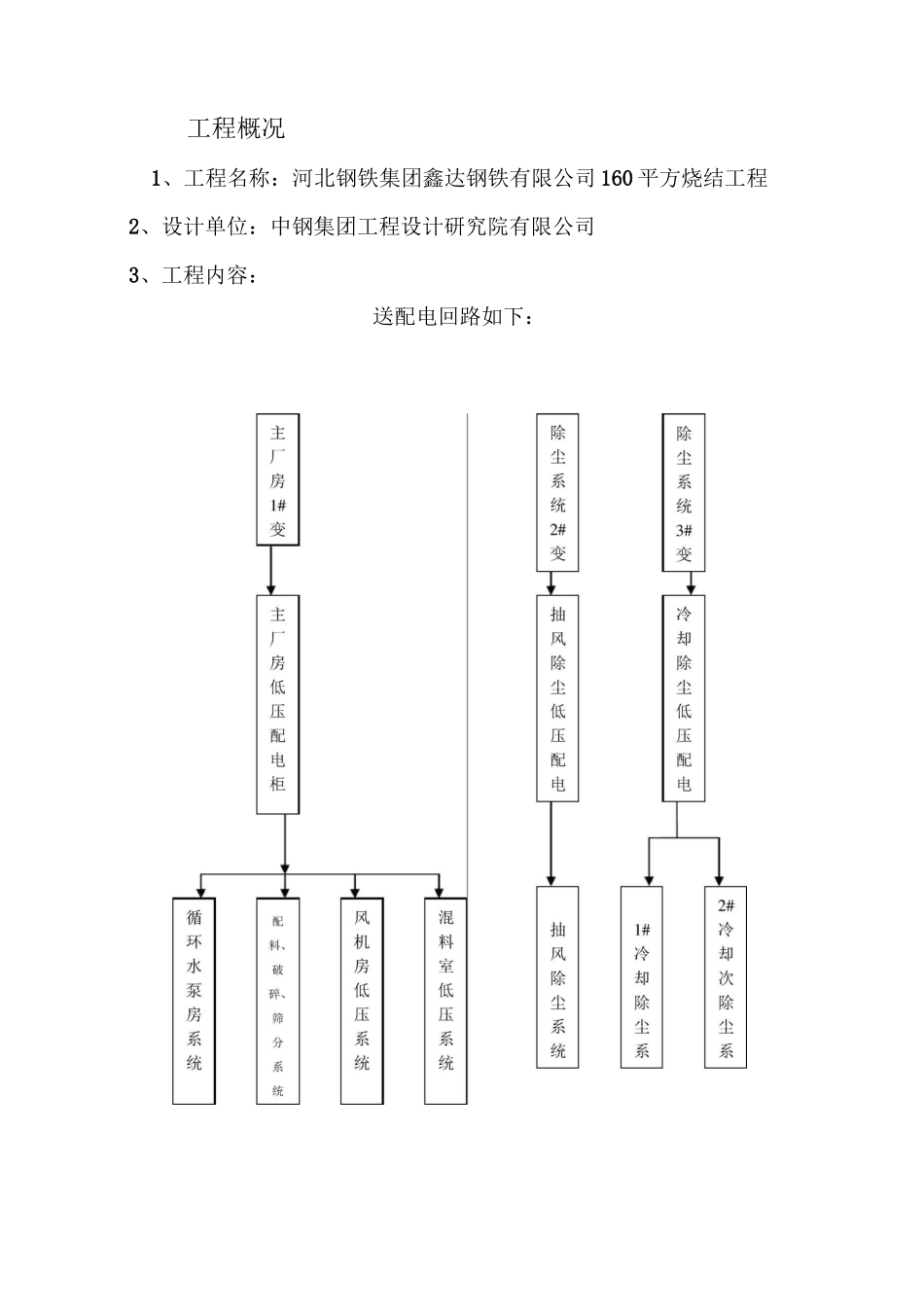

河北钢铁集团鑫达钢铁有限公司160平方烧结工程低压系统调试方案编制：审核：批准：日期：总包单位：中钢集团工程设计研究院有限公司施工单位：唐山东方建工集团安装分公司目录一、工程概况二、编制依据三、调试工作准备四、低压配电系统试运转五、动力生产设备单体试运行六、照明调试七、安全措施工程概况1、工程名称：河北钢铁集团鑫达钢铁有限公司160平方烧结工程2、设计单位：中钢集团工程设计研究院有限公司3、工程内容：送配电回路如下：8、《施工现场临时用电安全技术规JGJ46-、编制依据1、《电气装置安装工程电气设备交接试验标准》GB50150-912、《电气装置安装工程母线装置施工及验收规范》GBJ149-903、《电气装置安装工程电缆线路施工及验收规范》GBJ50168-924、《电气装置安装工程电机施工及验收规范》GBJ50170-925、《电气装置安装工程盘柜及二次回路结线施工及验收规范》GBJ50171-926、《电气装置安装工程低压电器施工及验收规范》GBJ50254-967、《电气装置安装工程接地装置施工及验收规范》GBJ50169-929、《工业安装工程质量检验评定统一标准》GB50252-9410、中钢集团工程设计研究院有限公司设计图纸11、电气设备配套资料三、调试工作准备1、调试的组织机构：调试领导小组1r调试指挥小组1r电气专业负责人1r调试班组、调试指挥小组职责：()、检查调试前的准备工作的落实情况。()、听取各值班班长的试运转报告，协调各专业间的调试工作。()、组织处理调试中的重大问题。()、组织落实各项指令及时反馈信息。、专业负责人的职责：()、组织并实施各项起动前的准备。()、检查值班操作人员的操作规程、安全规程的执行情况。()、复核运行记录，填写调试记录。()、发生异常情况紧急停车。()、组织实施检修工作。、调试班组职责：()、严格执行操作规程和安全规程，认真进行操作。()、监视设备运行情况，发现问题及时向专业负责人汇报。()、如实、全面、准确、清晰的填写调试值班记录。()、在专业负责人的指挥下实施运行中的检修。、调试纪律：()、服从命令听从指挥。()、精神集中、坚守岗位。()、严禁违章指挥、严禁违章操作。、调试的准备工作：()、认真阅读电气设计图纸()、认真阅读产品说明书()、核对所有设备与设计图纸是否一致()、所有设备安装好，盘柜内部连线好并安装好接地线()、调试场地的清理及临时照明的准备()、现场拉好警戒线，并做好标识()、调试机具的准备及保管四、低压配电系统试运转第一、送电运行前的检查、准备工作：1、明确送电运行操作程序，要分工负责、明确责任，并由专人(电气调试工)负责操作。2、电气调试工要对系统进行全面检查(如导电连接面应接触良好，母线连接螺栓要紧固，柜内应清洁无杂物等)，必须保证各装置处于正常完好状态。3、准备好送电所需的电气安全用品，以及消防用具。4、准备一定数量的电气安全警示牌，如："有人工作、禁止合闸"，"送电运行、禁止拉闸"，"已送电"等，警示牌一定要放置明显处。5、检查各柜内断路器处于分闸状态。第二、送电运行：5、检查低压柜内无异物，母线螺栓连接坚固，检查母线绝缘电阻不低于0.5MQ，低压电气元件试验合格。6、合低压进线开关，低压母线带电。7、同上送II段母线电源。8、低压定相，正确后，低压送电完毕。五、动力生产设备单体试运行（一）、试运转前的检查准备工作：1、变压器及低压配电系统试运转完毕，并符合要求。2、各电机配电系统调试完毕，保护动作值整定准确，仪表指示正确，系统模拟动作完毕。3、检查电动机接线正确，外壳接地良好，绝缘性能良好，低压电动机绝缘电阻不小于0.5MQ。4、机械部分电、机械试车人员检查完毕，并且将电动机与设备传动部分脱开，待电动机运转合格，转向正确后，再带机械设备运转。5、指定好操作人员和监护人员。6、试车人员明确试车要求，并采取安全技术措施，方可进行设备试运转。（二）、设备试运转1、检查主回路设备、元器件应与电动机容量匹配。2、检查主回路各连接点的连接与接触情况应良好，对地绝缘合格，其裸露导体部分应有足够的绝缘距离。3、检查主回路绝缘电阻应与原测量结果接近。4、人工盘动电动机转子应转动灵活，无异常声响。5、检查电动机轴...
