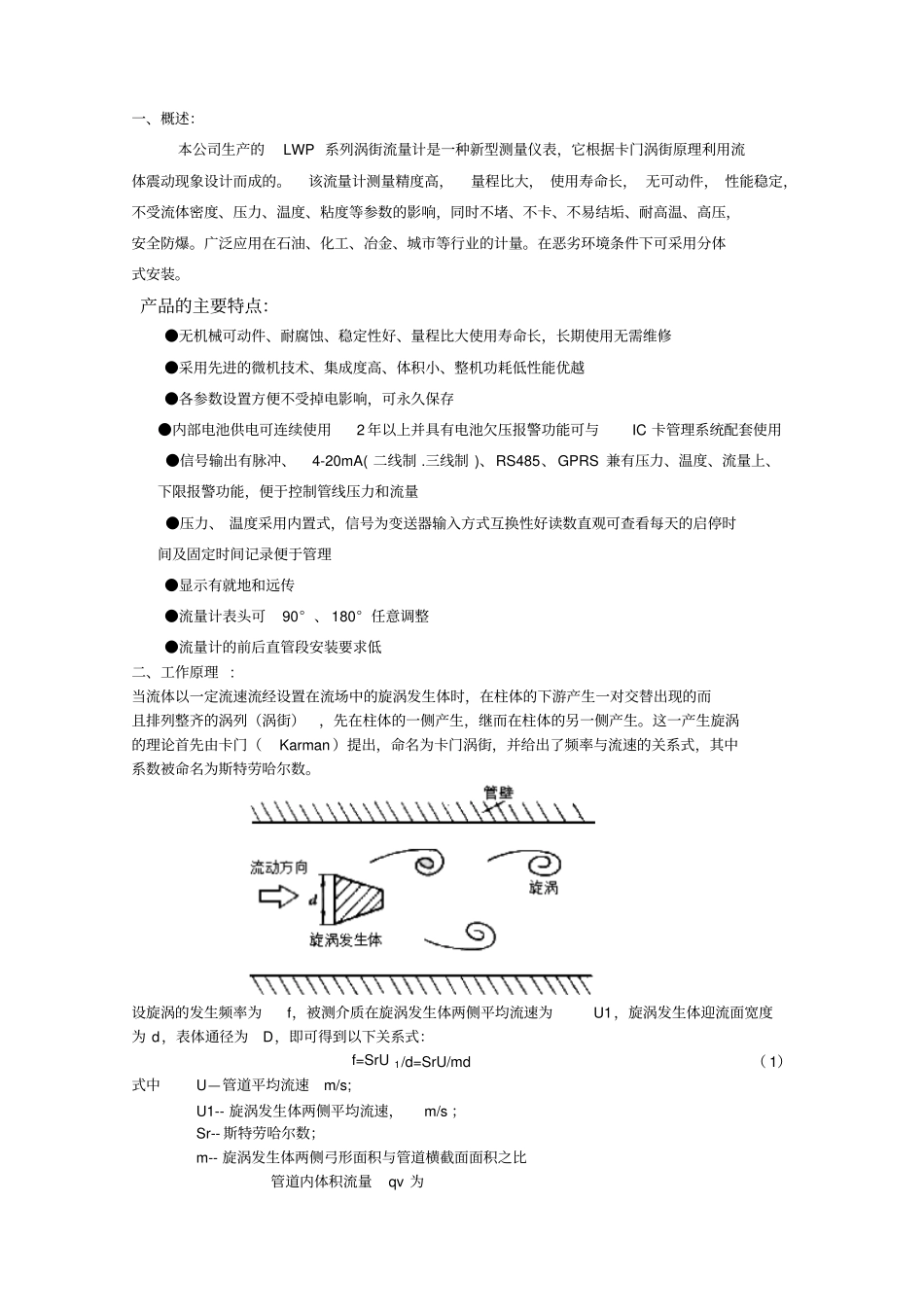

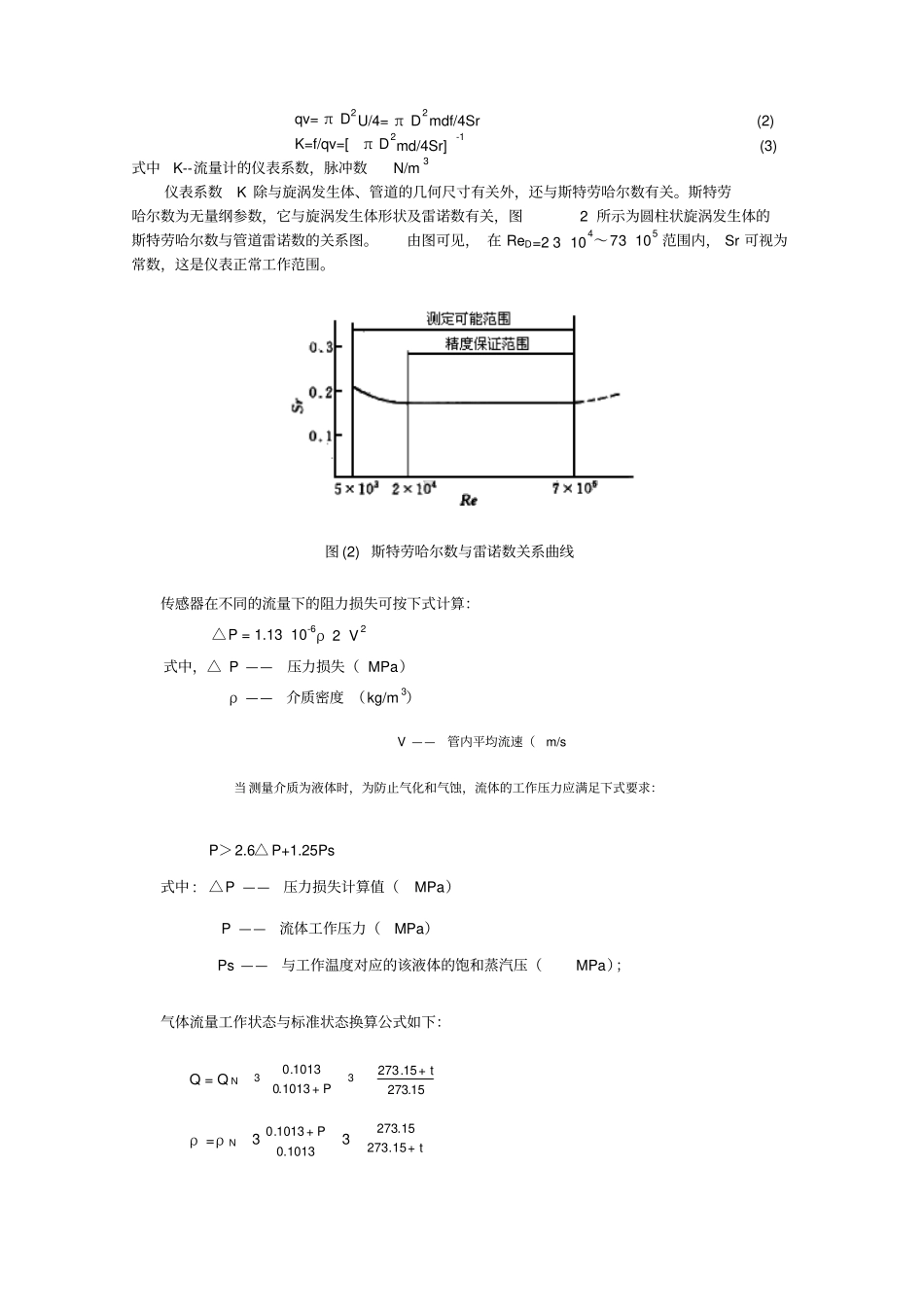

一、概述：本公司生产的LWP系列涡街流量计是一种新型测量仪表，它根据卡门涡街原理利用流体震动现象设计而成的。该流量计测量精度高，量程比大，使用寿命长，无可动件，性能稳定，不受流体密度、压力、温度、粘度等参数的影响，同时不堵、不卡、不易结垢、耐高温、高压，安全防爆。广泛应用在石油、化工、冶金、城市等行业的计量。在恶劣环境条件下可采用分体式安装。产品的主要特点：●无机械可动件、耐腐蚀、稳定性好、量程比大使用寿命长，长期使用无需维修●采用先进的微机技术、集成度高、体积小、整机功耗低性能优越●各参数设置方便不受掉电影响，可永久保存●内部电池供电可连续使用2年以上并具有电池欠压报警功能可与IC卡管理系统配套使用●信号输出有脉冲、4-20mA(二线制.三线制)、RS485、GPRS兼有压力、温度、流量上、下限报警功能，便于控制管线压力和流量●压力、温度采用内置式，信号为变送器输入方式互换性好读数直观可查看每天的启停时间及固定时间记录便于管理●显示有就地和远传●流量计表头可90°、180°任意调整●流量计的前后直管段安装要求低二、工作原理:当流体以一定流速流经设置在流场中的旋涡发生体时，在柱体的下游产生一对交替出现的而且排列整齐的涡列（涡街），先在柱体的一侧产生，继而在柱体的另一侧产生。这一产生旋涡的理论首先由卡门（Karman）提出，命名为卡门涡街，并给出了频率与流速的关系式，其中系数被命名为斯特劳哈尔数。设旋涡的发生频率为f，被测介质在旋涡发生体两侧平均流速为U1，旋涡发生体迎流面宽度为d，表体通径为D，即可得到以下关系式：f=SrU1/d=SrU/md（1）式中U—管道平均流速m/s;U1--旋涡发生体两侧平均流速，m/s；Sr--斯特劳哈尔数；m--旋涡发生体两侧弓形面积与管道横截面面积之比管道内体积流量qv为qv=πD2U/4=πD2mdf/4Sr(2)K=f/qv=[πD2md/4Sr]-1(3)式中K--流量计的仪表系数，脉冲数N/m3仪表系数K除与旋涡发生体、管道的几何尺寸有关外，还与斯特劳哈尔数有关。斯特劳哈尔数为无量纲参数，它与旋涡发生体形状及雷诺数有关，图2所示为圆柱状旋涡发生体的斯特劳哈尔数与管道雷诺数的关系图。由图可见，在ReD=23104～73105范围内，Sr可视为常数，这是仪表正常工作范围。图(2)斯特劳哈尔数与雷诺数关系曲线传感器在不同的流量下的阻力损失可按下式计算：△P=1.1310-6ρ2V2式中，△P——压力损失（MPa）ρ——介质密度（kg/m3）V——管内平均流速（m/s当测量介质为液体时，为防止气化和气蚀，流体的工作压力应满足下式要求：P＞2.6△P+1.25Ps式中:△P——压力损失计算值（MPa）P——流体工作压力（MPa）Ps——与工作温度对应的该液体的饱和蒸汽压（MPa）；气体流量工作状态与标准状态换算公式如下：Q=QN33ρ=ρN33P+1013.01013.015.273t+15.2731013.0P+1013.0t+15.27315.273式中：Q——工作状态的流量（m3/h）QN——标准状态的流量（Nm3/h）（压力为0.1013MPa温度为0℃）P——工作状态的压力（MPa）t——工作状态的温度（℃）ρ——工作状态的密度（kg/m3）ρN——标准状态的密度（kg/m3）（压力为0.1013MPa温度为0℃）G——工作状态的质量流量（kg/h）三、主要技术指标3.1准确度：准确度等级1.01.5最大允许误差qt≤q≤qmax±1%±1.5%qmin≤q≤qt±2%±3%注：分界流量qt对应的流量为0.2qmax3.2重复性：基本误差限的1/33.3工作压力：1.6、2.5、4.0、6.3、10、16、26MPa(大于26MPa的可协议供货)3.4介质温度：-30～80℃、-30～320℃3.5输出信号：a：脉冲、b：模拟4-20mA、c：RS485通讯、d：GPRS通讯3.6壳体材料：不锈钢、铸钢3.7适用介质：液体、气体3.8环境条件：温度5～45℃；湿度（35～95）％；大气压（86～106）kPa3.9供电方式和整机功耗：内部供电3.6V（DC），功耗≤50uA外部供电12～36V（DC），功耗≤80mA3.10防爆标志：ExdIIBT43.11执行标准：Q/WFXY02-2015＜＜LWP系列涡街流量计＞＞3.12执行检定规程：JJG1029-2007＜＜涡街流量计检定规程＞＞3.13产品外壳防护等级:IP653.14流量范围：表1通径：mm流量m3/hDN153~18DN204~40DN256.5~65DN3212~120DN4020~200DN5030~300DN8082~820DN100128~1280DN150290~2900DN200590~51...
