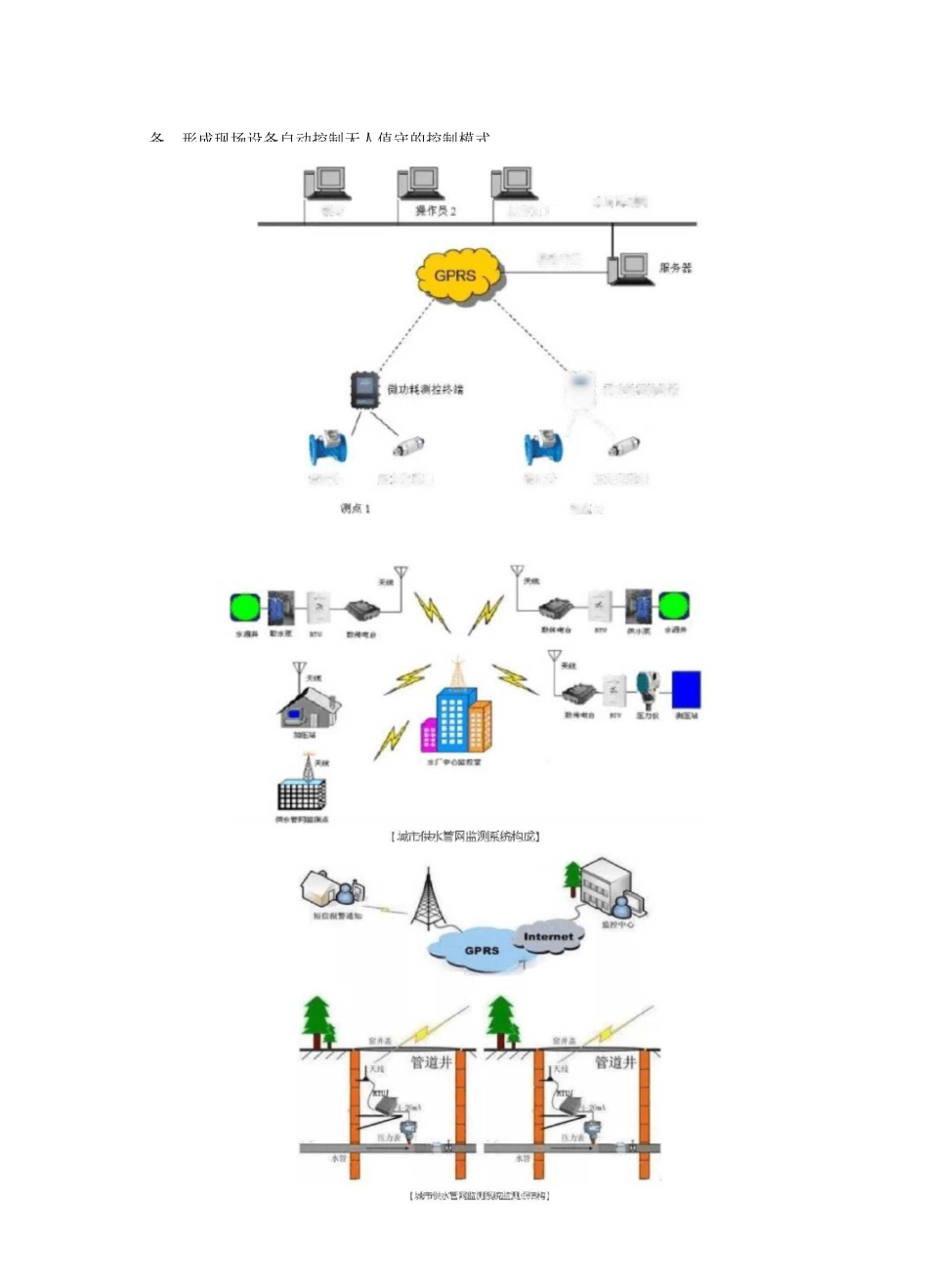

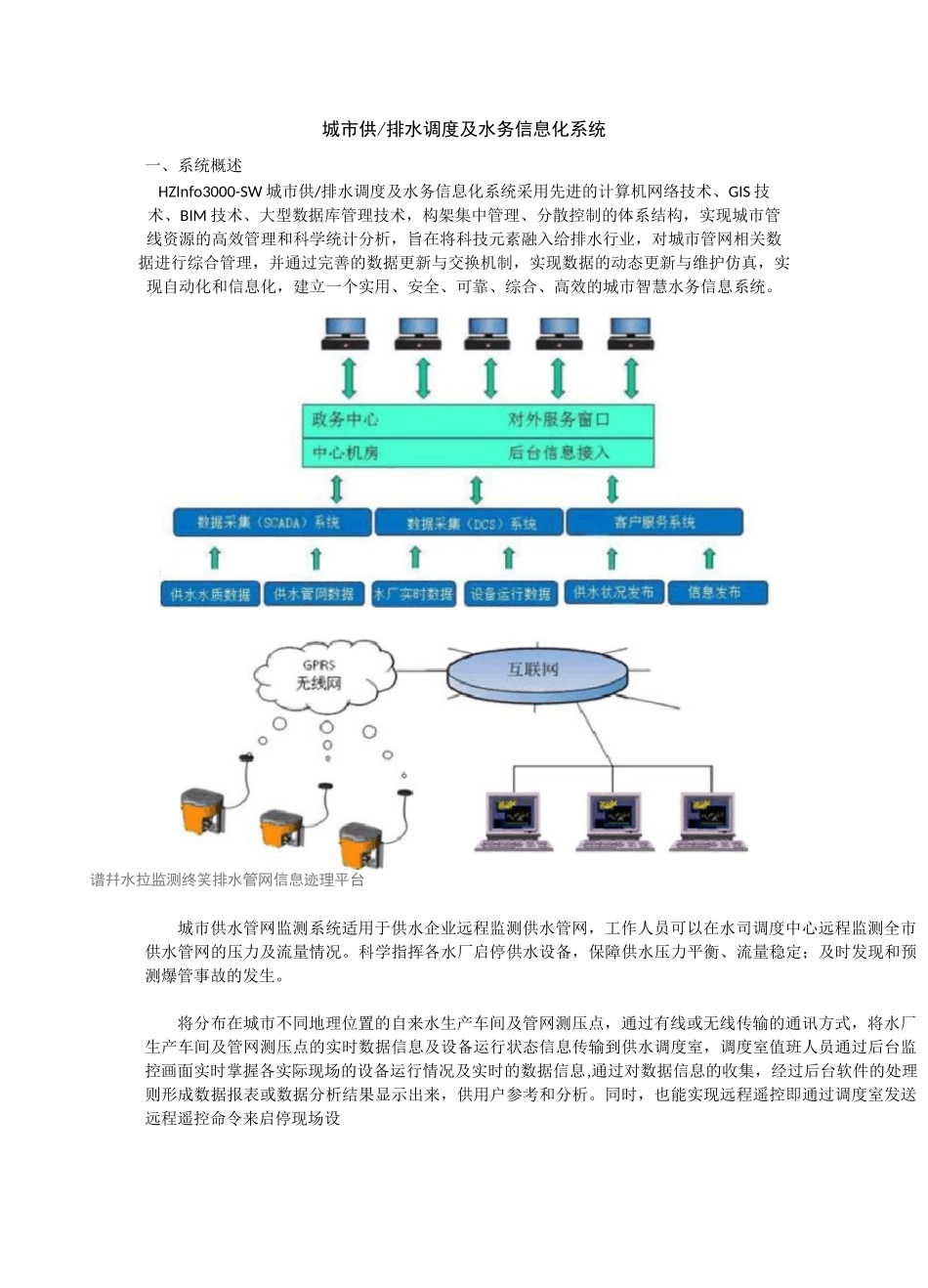

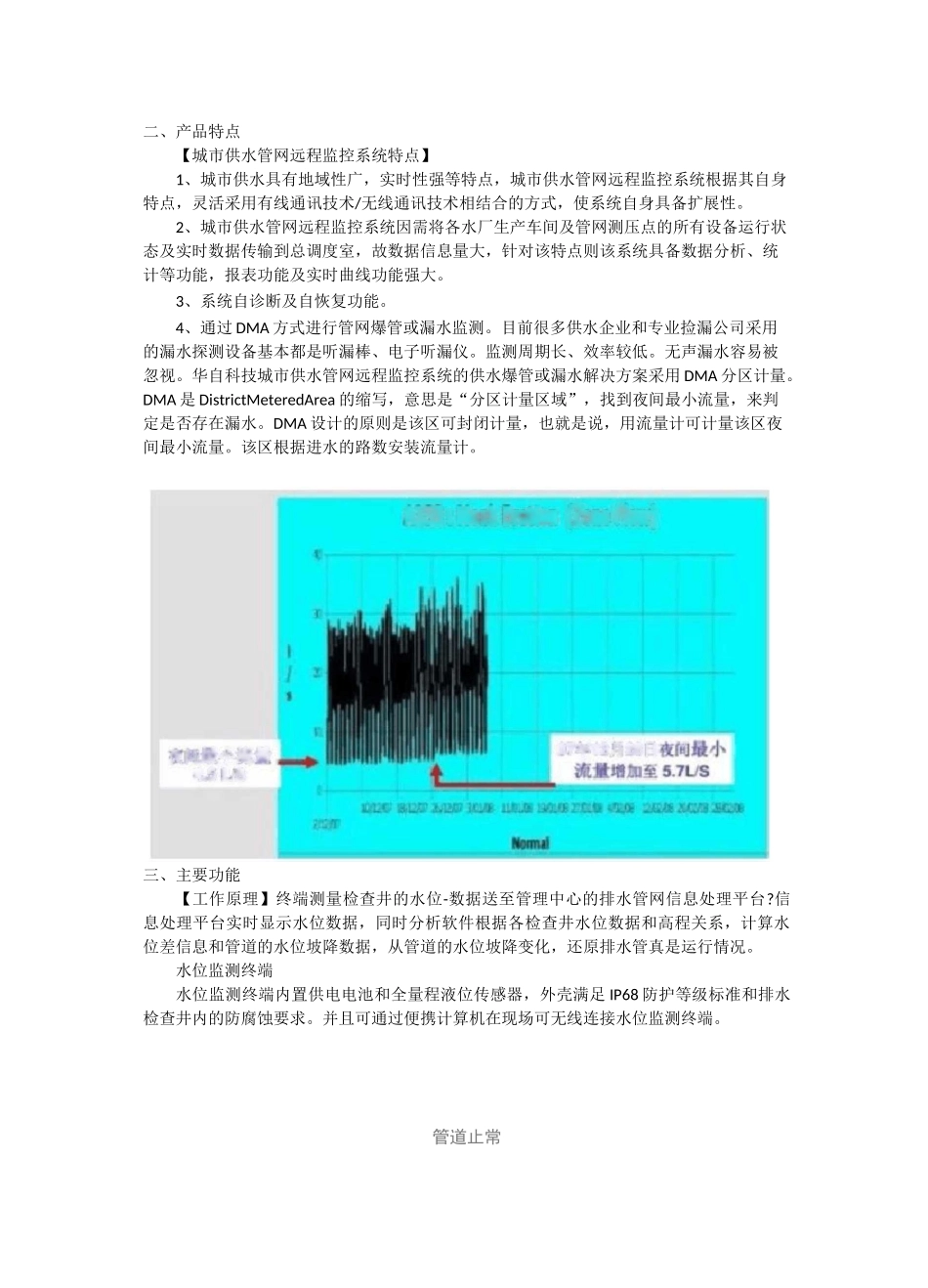

城市供/排水调度及水务信息化系统一、系统概述HZInfo3000-SW城市供/排水调度及水务信息化系统采用先进的计算机网络技术、GIS技术、BIM技术、大型数据库管理技术，构架集中管理、分散控制的体系结构，实现城市管线资源的高效管理和科学统计分析，旨在将科技元素融入给排水行业，对城市管网相关数据进行综合管理，并通过完善的数据更新与交换机制，实现数据的动态更新与维护仿真，实现自动化和信息化，建立一个实用、安全、可靠、综合、高效的城市智慧水务信息系统。谱幷水拉监测终笑排水管网信息迹理平台城市供水管网监测系统适用于供水企业远程监测供水管网，工作人员可以在水司调度中心远程监测全市供水管网的压力及流量情况。科学指挥各水厂启停供水设备，保障供水压力平衡、流量稳定；及时发现和预测爆管事故的发生。将分布在城市不同地理位置的自来水生产车间及管网测压点，通过有线或无线传输的通讯方式，将水厂生产车间及管网测压点的实时数据信息及设备运行状态信息传输到供水调度室，调度室值班人员通过后台监控画面实时掌握各实际现场的设备运行情况及实时的数据信息,通过对数据信息的收集，经过后台软件的处理则形成数据报表或数据分析结果显示出来，供用户参考和分析。同时，也能实现远程遥控即通过调度室发送远程遥控命令来启停现场设备，形成现场设备自动控制无人值守的控制模式。弋导移為鞠B,拢刪制控弊毎/\-誥工计圧力芟供昙M#圧勺史壬启可它凤择A233:MonkBrettoni(ZoneFlow)SWii小施■07^120260I二、产品特点【城市供水管网远程监控系统特点】1、城市供水具有地域性广，实时性强等特点，城市供水管网远程监控系统根据其自身特点，灵活采用有线通讯技术/无线通讯技术相结合的方式，使系统自身具备扩展性。2、城市供水管网远程监控系统因需将各水厂生产车间及管网测压点的所有设备运行状态及实时数据传输到总调度室，故数据信息量大，针对该特点则该系统具备数据分析、统计等功能，报表功能及实时曲线功能强大。3、系统自诊断及自恢复功能。4、通过DMA方式进行管网爆管或漏水监测。目前很多供水企业和专业捡漏公司采用的漏水探测设备基本都是听漏棒、电子听漏仪。监测周期长、效率较低。无声漏水容易被忽视。华自科技城市供水管网远程监控系统的供水爆管或漏水解决方案采用DMA分区计量。DMA是DistrictMeteredArea的缩写，意思是“分区计量区域”，找到夜间最小流量，来判定是否存在漏水。DMA设计的原则是该区可封闭计量，也就是说，用流量计可计量该区夜间最小流量。该区根据进水的路数安装流量计。三、主要功能【工作原理】终端测量检查井的水位-数据送至管理中心的排水管网信息处理平台?信息处理平台实时显示水位数据，同时分析软件根据各检查井水位数据和高程关系，计算水位差信息和管道的水位坡降数据，从管道的水位坡降变化，还原排水管真是运行情况。水位监测终端水位监测终端内置供电电池和全量程液位传感器，外壳满足IP68防护等级标准和排水检查井内的防腐蚀要求。并且可通过便携计算机在现场可无线连接水位监测终端。管道止常部分管道淤积【信慝苣理平自功能…岂瞭护】系统可展示管网水位坡降和水位坡降的变化，这些数据制定管网养护计划、评估管道的养护效果提供了直接依据。溢帝管理■H刪■V-4A匾刊阱上■必九口炉斗1和ua賈・左筈口旧心MIf044)■iftljtiHainfl口■；Ai■iidjti氏畫药科口忡」：M・H凶半整国黔口^和■師■沖【信息管理平自功菲…溢流管理〕系统可展示管网水位坡降和水位坡降的变化，这些数据制定管网养护计划、评估管道的养护效果提供了直接依据。在排水管网半管运行时，可根据排水管网的流域面积、水位数据、预计的雨情来，估算出可能的溢流时间和溢流区域，以执行相应的防汛和应急抢险预案。在溢流情况下，可根据本排水系统各管段的实时水位数据和相邻排水系统的实时运行工况，通过跨系统抽水，加快漫水区的退水速度。城市排水管网水位监测系统提供了大视野掌握多排水系统实时运行工况的手段，使防汛指挥变局部关注为系统掌控，大幅度提高区域防汛指挥能力。与“排水泵站自动监控系统”数据资源共享，实现泵管应急联动，提升排水应急调...
