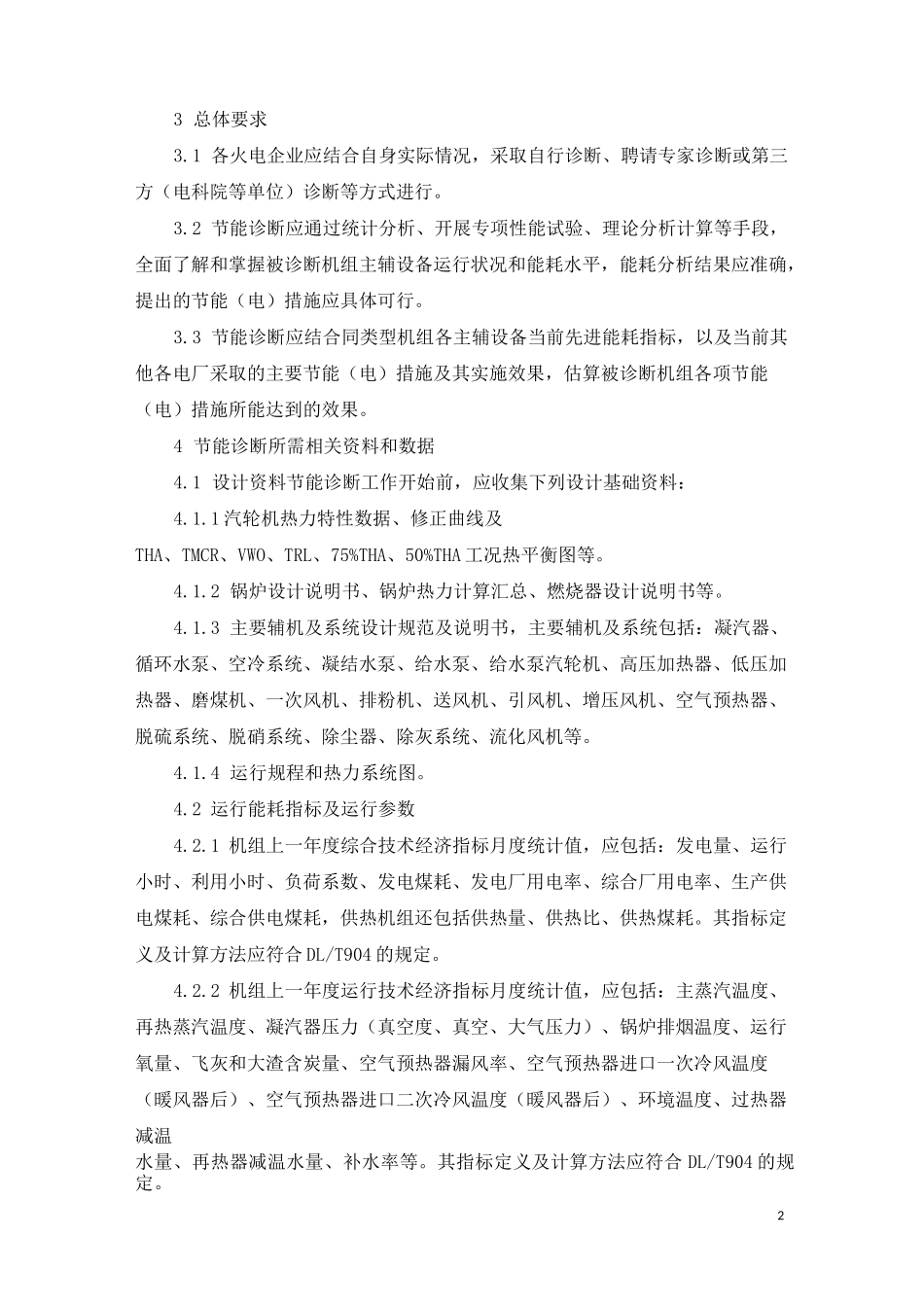

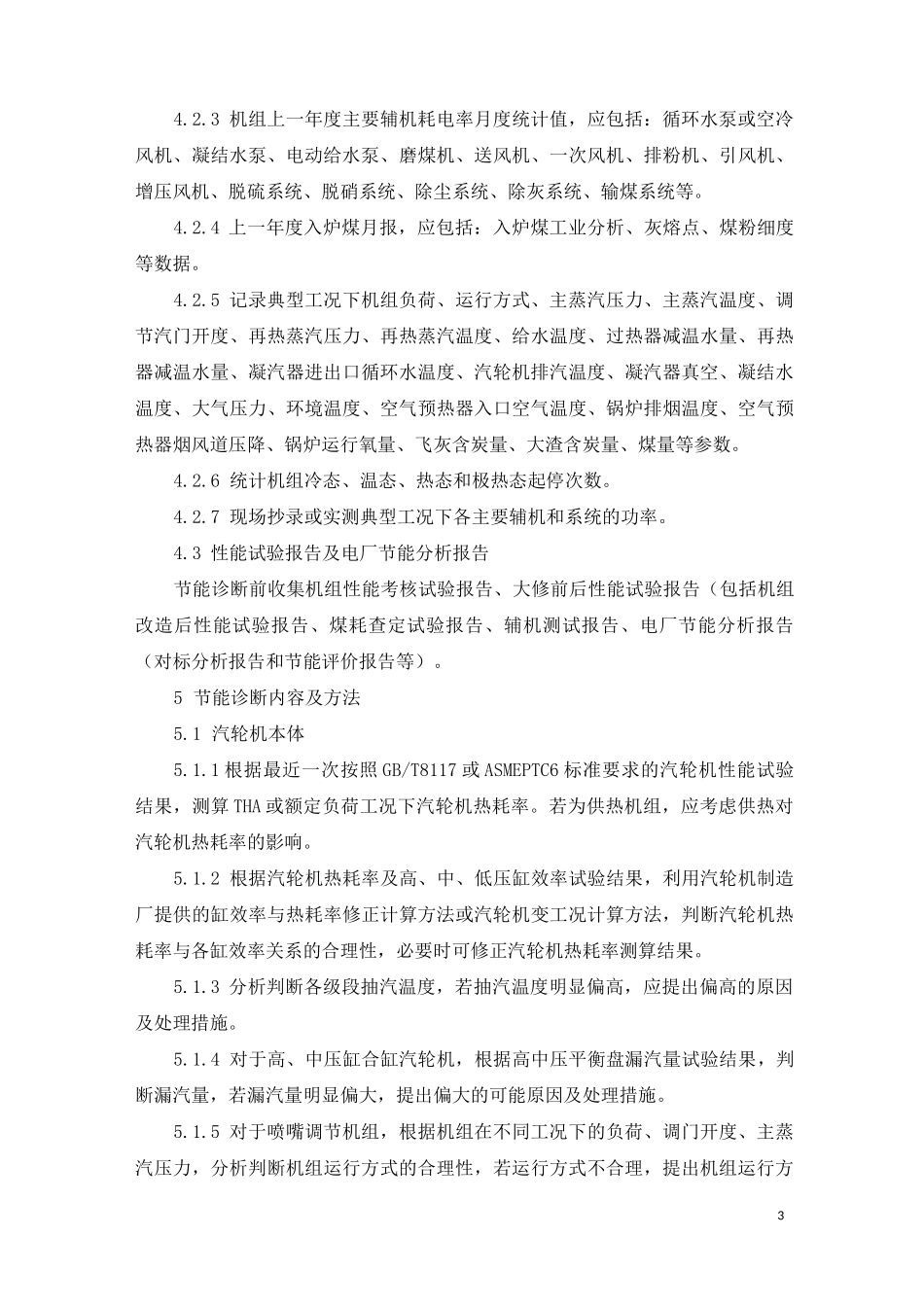

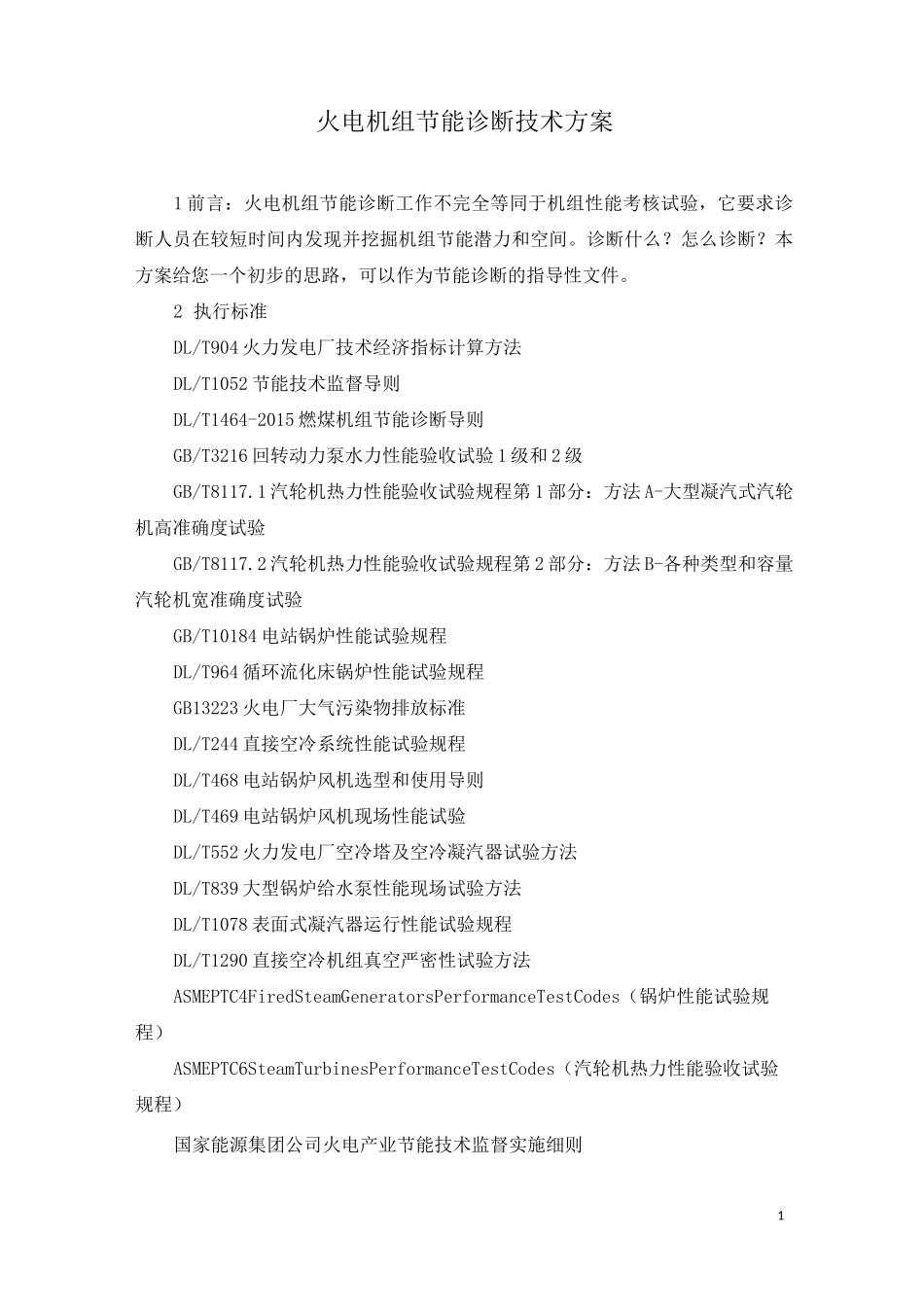

1火电机组节能诊断技术方案1前言：火电机组节能诊断工作不完全等同于机组性能考核试验，它要求诊断人员在较短时间内发现并挖掘机组节能潜力和空间。诊断什么？怎么诊断？本方案给您一个初步的思路，可以作为节能诊断的指导性文件。2执行标准DL/T904火力发电厂技术经济指标计算方法DL/T1052节能技术监督导则DL/T1464-2015燃煤机组节能诊断导则GB/T3216回转动力泵水力性能验收试验1级和2级GB/T8117.1汽轮机热力性能验收试验规程第1部分：方法A-大型凝汽式汽轮机高准确度试验GB/T8117.2汽轮机热力性能验收试验规程第2部分：方法B-各种类型和容量汽轮机宽准确度试验GB/T10184电站锅炉性能试验规程DL/T964循环流化床锅炉性能试验规程GB13223火电厂大气污染物排放标准DL/T244直接空冷系统性能试验规程DL/T468电站锅炉风机选型和使用导则DL/T469电站锅炉风机现场性能试验DL/T552火力发电厂空冷塔及空冷凝汽器试验方法DL/T839大型锅炉给水泵性能现场试验方法DL/T1078表面式凝汽器运行性能试验规程DL/T1290直接空冷机组真空严密性试验方法ASMEPTC4FiredSteamGeneratorsPerformanceTestCodes（锅炉性能试验规程）ASMEPTC6SteamTurbinesPerformanceTestCodes（汽轮机热力性能验收试验规程）国家能源集团公司火电产业节能技术监督实施细则23总体要求3.1各火电企业应结合自身实际情况，采取自行诊断、聘请专家诊断或第三方（电科院等单位）诊断等方式进行。3.2节能诊断应通过统计分析、开展专项性能试验、理论分析计算等手段，全面了解和掌握被诊断机组主辅设备运行状况和能耗水平，能耗分析结果应准确，提出的节能（电）措施应具体可行。3.3节能诊断应结合同类型机组各主辅设备当前先进能耗指标，以及当前其他各电厂采取的主要节能（电）措施及其实施效果，估算被诊断机组各项节能（电）措施所能达到的效果。4节能诊断所需相关资料和数据4.1设计资料节能诊断工作开始前，应收集下列设计基础资料：4.1.1汽轮机热力特性数据、修正曲线及THA、TMCR、VWO、TRL、75%THA、50%THA工况热平衡图等。4.1.2锅炉设计说明书、锅炉热力计算汇总、燃烧器设计说明书等。4.1.3主要辅机及系统设计规范及说明书，主要辅机及系统包括：凝汽器、循环水泵、空冷系统、凝结水泵、给水泵、给水泵汽轮机、高压加热器、低压加热器、磨煤机、一次风机、排粉机、送风机、引风机、增压风机、空气预热器、脱硫系统、脱硝系统、除尘器、除灰系统、流化风机等。4.1.4运行规程和热力系统图。4.2运行能耗指标及运行参数4.2.1机组上一年度综合技术经济指标月度统计值，应包括：发电量、运行小时、利用小时、负荷系数、发电煤耗、发电厂用电率、综合厂用电率、生产供电煤耗、综合供电煤耗，供热机组还包括供热量、供热比、供热煤耗。其指标定义及计算方法应符合DL/T904的规定。4.2.2机组上一年度运行技术经济指标月度统计值，应包括：主蒸汽温度、再热蒸汽温度、凝汽器压力（真空度、真空、大气压力）、锅炉排烟温度、运行氧量、飞灰和大渣含炭量、空气预热器漏风率、空气预热器进口一次冷风温度（暖风器后）、空气预热器进口二次冷风温度（暖风器后）、环境温度、过热器减温水量、再热器减温水量、补水率等。其指标定义及计算方法应符合DL/T904的规定。34.2.3机组上一年度主要辅机耗电率月度统计值，应包括：循环水泵或空冷风机、凝结水泵、电动给水泵、磨煤机、送风机、一次风机、排粉机、引风机、增压风机、脱硫系统、脱硝系统、除尘系统、除灰系统、输煤系统等。4.2.4上一年度入炉煤月报，应包括：入炉煤工业分析、灰熔点、煤粉细度等数据。4.2.5记录典型工况下机组负荷、运行方式、主蒸汽压力、主蒸汽温度、调节汽门开度、再热蒸汽压力、再热蒸汽温度、给水温度、过热器减温水量、再热器减温水量、凝汽器进出口循环水温度、汽轮机排汽温度、凝汽器真空、凝结水温度、大气压力、环境温度、空气预热器入口空气温度、锅炉排烟温度、空气预热器烟风道压降、锅炉运行氧量、飞灰含炭量、大渣含炭量、煤量等参数。4.2.6统计机组冷态、温态、热态和极热态起停次数。4.2.7现场抄录或实测典型工况下各主要辅机和系统的功率。4.3性能试验报...
