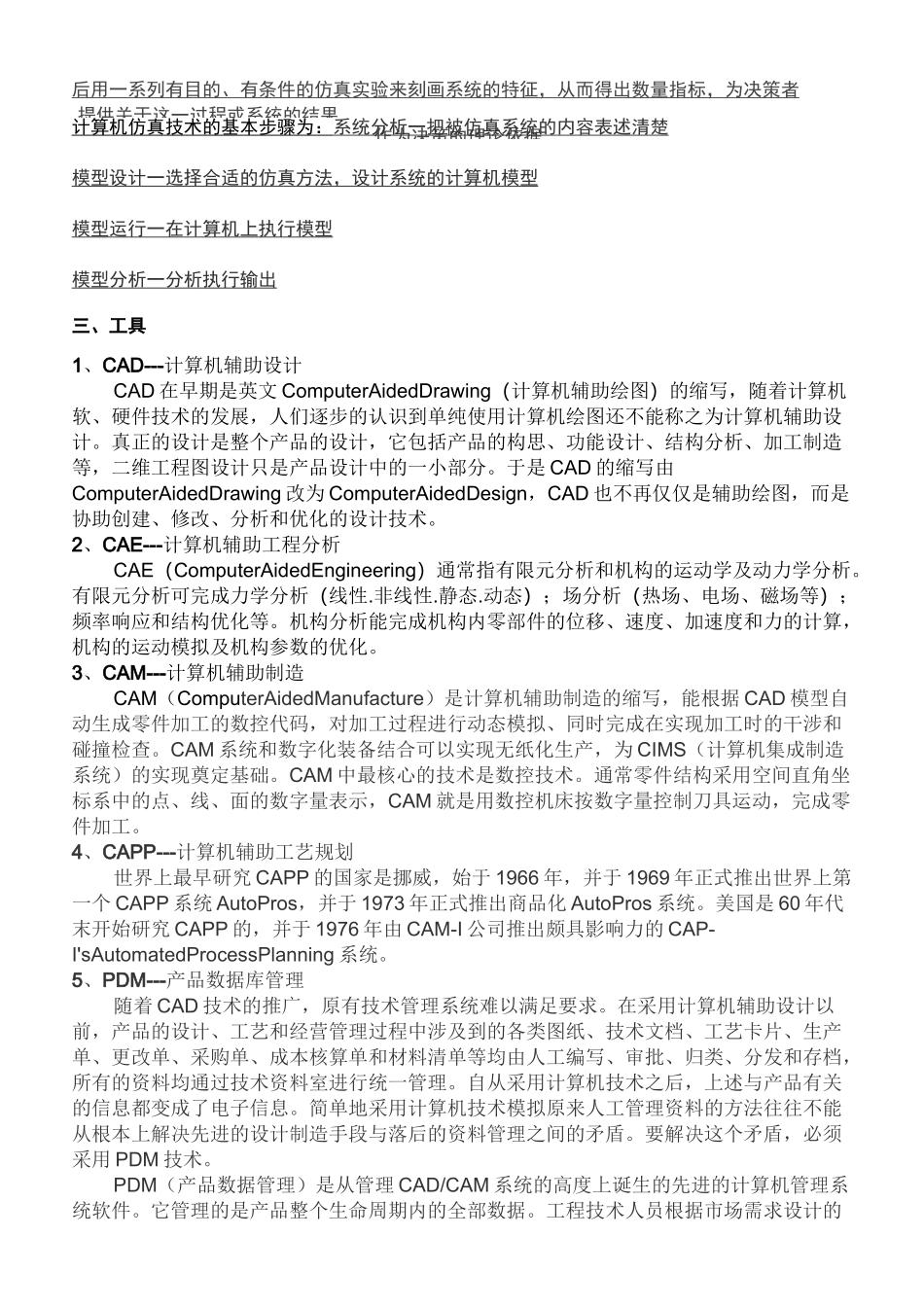

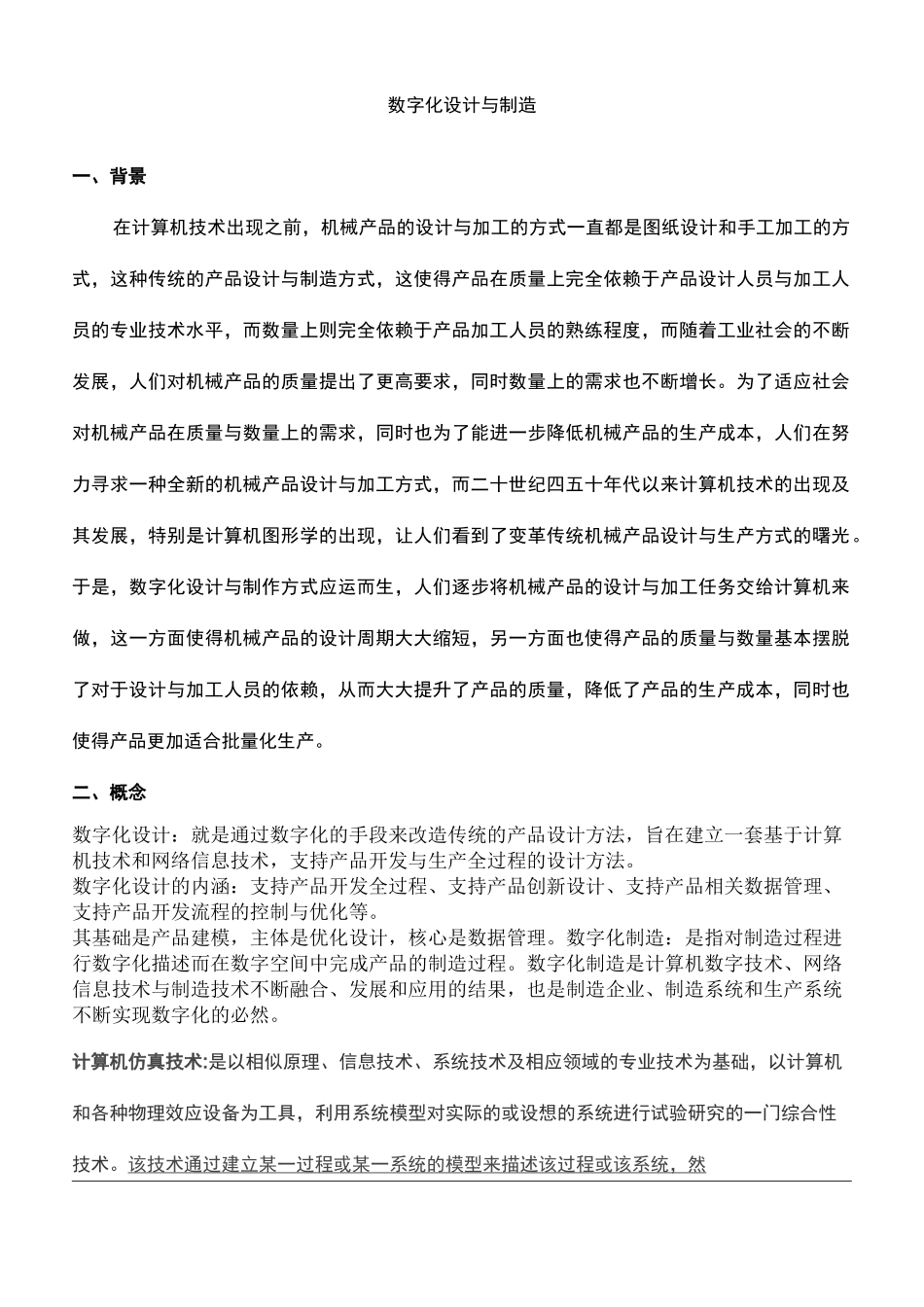

数字化设计与制造IMBstandardizationoffice[IMB5AB-IMBK08-IMB2C】数字化设计与制造一、背景在计算机技术出现之前，机械产品的设计与加工的方式一直都是图纸设计和手工加工的方式，这种传统的产品设计与制造方式，这使得产品在质量上完全依赖于产品设计人员与加工人员的专业技术水平，而数量上则完全依赖于产品加工人员的熟练程度，而随着工业社会的不断发展，人们对机械产品的质量提出了更高要求，同时数量上的需求也不断增长。为了适应社会对机械产品在质量与数量上的需求，同时也为了能进一步降低机械产品的生产成本，人们在努力寻求一种全新的机械产品设计与加工方式，而二十世纪四五十年代以来计算机技术的出现及其发展，特别是计算机图形学的出现，让人们看到了变革传统机械产品设计与生产方式的曙光。于是，数字化设计与制作方式应运而生，人们逐步将机械产品的设计与加工任务交给计算机来做，这一方面使得机械产品的设计周期大大缩短，另一方面也使得产品的质量与数量基本摆脱了对于设计与加工人员的依赖，从而大大提升了产品的质量，降低了产品的生产成本，同时也使得产品更加适合批量化生产。二、概念数字化设计：就是通过数字化的手段来改造传统的产品设计方法，旨在建立一套基于计算机技术和网络信息技术，支持产品开发与生产全过程的设计方法。数字化设计的内涵：支持产品开发全过程、支持产品创新设计、支持产品相关数据管理、支持产品开发流程的控制与优化等。其基础是产品建模，主体是优化设计，核心是数据管理。数字化制造：是指对制造过程进行数字化描述而在数字空间中完成产品的制造过程。数字化制造是计算机数字技术、网络信息技术与制造技术不断融合、发展和应用的结果，也是制造企业、制造系统和生产系统不断实现数字化的必然。计算机仿真技术:是以相似原理、信息技术、系统技术及相应领域的专业技术为基础，以计算机和各种物理效应设备为工具，利用系统模型对实际的或设想的系统进行试验研究的一门综合性技术。该技术通过建立某一过程或某一系统的模型来描述该过程或该系统，然提供关于这一过程或系统的结果,作为决策的理论依据后用一系列有目的、有条件的仿真实验来刻画系统的特征，从而得出数量指标，为决策者计算机仿真技术的基本步骤为：系统分析一把被仿真系统的内容表述清楚模型设计一选择合适的仿真方法，设计系统的计算机模型模型运行一在计算机上执行模型模型分析一分析执行输出三、工具1、CAD---计算机辅助设计CAD在早期是英文ComputerAidedDrawing（计算机辅助绘图）的缩写，随着计算机软、硬件技术的发展，人们逐步的认识到单纯使用计算机绘图还不能称之为计算机辅助设计。真正的设计是整个产品的设计，它包括产品的构思、功能设计、结构分析、加工制造等，二维工程图设计只是产品设计中的一小部分。于是CAD的缩写由ComputerAidedDrawing改为ComputerAidedDesign，CAD也不再仅仅是辅助绘图，而是协助创建、修改、分析和优化的设计技术。2、CAE---计算机辅助工程分析CAE（ComputerAidedEngineering）通常指有限元分析和机构的运动学及动力学分析。有限元分析可完成力学分析（线性.非线性.静态.动态）；场分析（热场、电场、磁场等）；频率响应和结构优化等。机构分析能完成机构内零部件的位移、速度、加速度和力的计算，机构的运动模拟及机构参数的优化。3、CAM---计算机辅助制造CAM（ComputerAidedManufacture）是计算机辅助制造的缩写，能根据CAD模型自动生成零件加工的数控代码，对加工过程进行动态模拟、同时完成在实现加工时的干涉和碰撞检查。CAM系统和数字化装备结合可以实现无纸化生产，为CIMS（计算机集成制造系统）的实现奠定基础。CAM中最核心的技术是数控技术。通常零件结构采用空间直角坐标系中的点、线、面的数字量表示，CAM就是用数控机床按数字量控制刀具运动，完成零件加工。4、CAPP---计算机辅助工艺规划世界上最早研究CAPP的国家是挪威，始于1966年，并于1969年正式推出世界上第一个CAPP系统AutoPros，并于1973年正式推出商品化AutoPros系统。美国是60年代末开始研究CAPP的，并于1976年由CAM-I公司推出颇具影响力的CAP-I'sAu...
