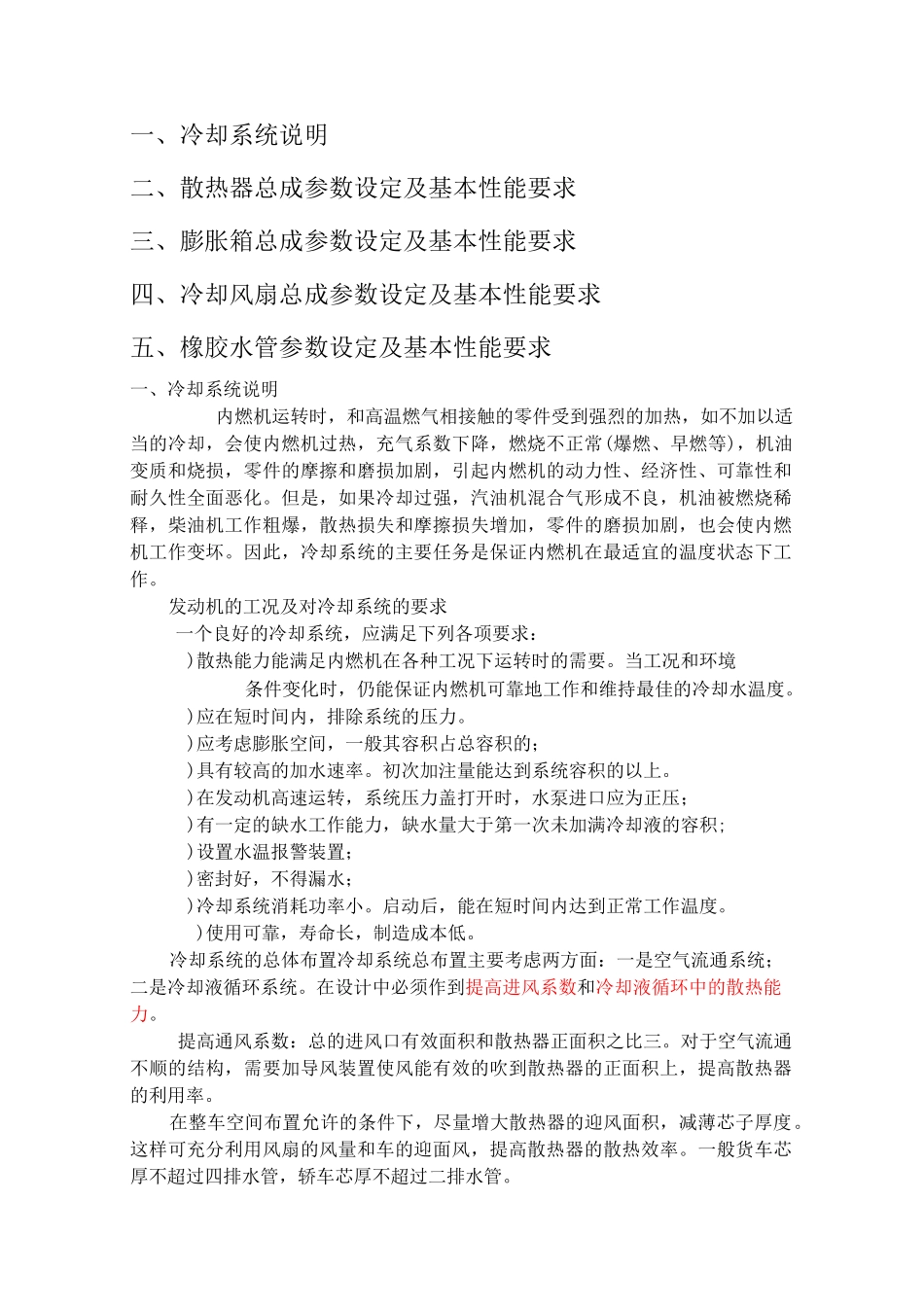

一、冷却系统说明二、散热器总成参数设定及基本性能要求三、膨胀箱总成参数设定及基本性能要求四、冷却风扇总成参数设定及基本性能要求五、橡胶水管参数设定及基本性能要求一、冷却系统说明内燃机运转时，和高温燃气相接触的零件受到强烈的加热，如不加以适当的冷却，会使内燃机过热，充气系数下降，燃烧不正常(爆燃、早燃等)，机油变质和烧损，零件的摩擦和磨损加剧，引起内燃机的动力性、经济性、可靠性和耐久性全面恶化。但是，如果冷却过强，汽油机混合气形成不良，机油被燃烧稀释，柴油机工作粗爆，散热损失和摩擦损失增加，零件的磨损加剧，也会使内燃机工作变坏。因此，冷却系统的主要任务是保证内燃机在最适宜的温度状态下工作。发动机的工况及对冷却系统的要求一个良好的冷却系统，应满足下列各项要求：)散热能力能满足内燃机在各种工况下运转时的需要。当工况和环境条件变化时，仍能保证内燃机可靠地工作和维持最佳的冷却水温度。)应在短时间内，排除系统的压力。)应考虑膨胀空间，一般其容积占总容积的；)具有较高的加水速率。初次加注量能达到系统容积的以上。)在发动机高速运转，系统压力盖打开时，水泵进口应为正压；)有一定的缺水工作能力，缺水量大于第一次未加满冷却液的容积;)设置水温报警装置；)密封好，不得漏水；)冷却系统消耗功率小。启动后，能在短时间内达到正常工作温度。)使用可靠，寿命长，制造成本低。冷却系统的总体布置冷却系统总布置主要考虑两方面：一是空气流通系统；二是冷却液循环系统。在设计中必须作到提高进风系数和冷却液循环中的散热能力。提高通风系数：总的进风口有效面积和散热器正面积之比三。对于空气流通不顺的结构，需要加导风装置使风能有效的吹到散热器的正面积上，提高散热器的利用率。在整车空间布置允许的条件下，尽量增大散热器的迎风面积，减薄芯子厚度。这样可充分利用风扇的风量和车的迎面风，提高散热器的散热效率。一般货车芯厚不超过四排水管，轿车芯厚不超过二排水管。在整车布置中散热系统中，还要考虑散热器和周边的间隙，散热器到保险杠外皮的最小距离毫米，如果发动机的三元崔化在前端的话，还要考虑风扇到三元催化本体距离至少毫米，到三元催化隔热罩距离至少毫米。一般三元催化的隔热罩到本体大概有毫米，隔热罩厚度为一毫米，一般材料为O散热器布置货车散热器一般采用纵流水结构，因为货车的布置空间也较宽裕。而且纵流水结构的散热器强度及悬置的可靠性较好，轿车多采用散热器横流水结构，因为轿车车身较低，空间尺寸紧张。横流水结构散热器能充分地利用轿车的有限空间最大限度地增加散热器的迎风面积。散热器分成水冷和风冷两种冷却形式，风冷主要用在行驶在沙漠地带的车辆的冷却，但是决大多数的车辆采用水冷冷却形式。散热器悬置布置：散热器通常为四点悬置，也可以采用三点悬置。其中主悬置点为个，辅助悬置点为个或个。所有悬置点应布置在同一个部件总成上，改善散热器受力情况，以尽量减少散热器的振动强度。主悬置点和其连接的部件总成之间以胶垫或胶套等柔性非金属材料过渡以达到减震的目的。主悬置点的胶垫压缩量一般为其自由高度的左右。少数轿车因其整车的减振胶垫或胶套而进行刚性连接。中，重型载货汽车由于散热器的质量大及使用环境较差，一般要在散热器的外部增加一个刚性较大的保护框架，以防止振动等外界力直接作用在散热器上。悬置点设置在框架上。轻型货车和轿车一般不加保护框架，悬置点设置在散热器的侧板或水室上。为提高散热器强度一些车散热器上加有十字拉筋。护风罩布置护风罩的作用是确保风扇产生的风量全部流经散热器，提高风扇效率。护风罩对低速大功率风扇效率提高特别显著。风扇和护风罩的径向间隙较小，风扇的效率越高。但间隙过小，车在行驶中由于振动会造成风扇和护风罩之间的干涉。风扇和护风罩之间的径向间隙一般控制在一。当风扇和护风罩之间的干涉。风扇和护风罩安装在同一零部件总成上（如同在底盘或同在车身上）其径向和相对运动，风扇和护风罩之间的间隙可以下线，否则取上限。风扇和护风罩的轴向位置一般为：风扇径向投影宽度的在护风罩内，在护风罩外，以增加导流...
