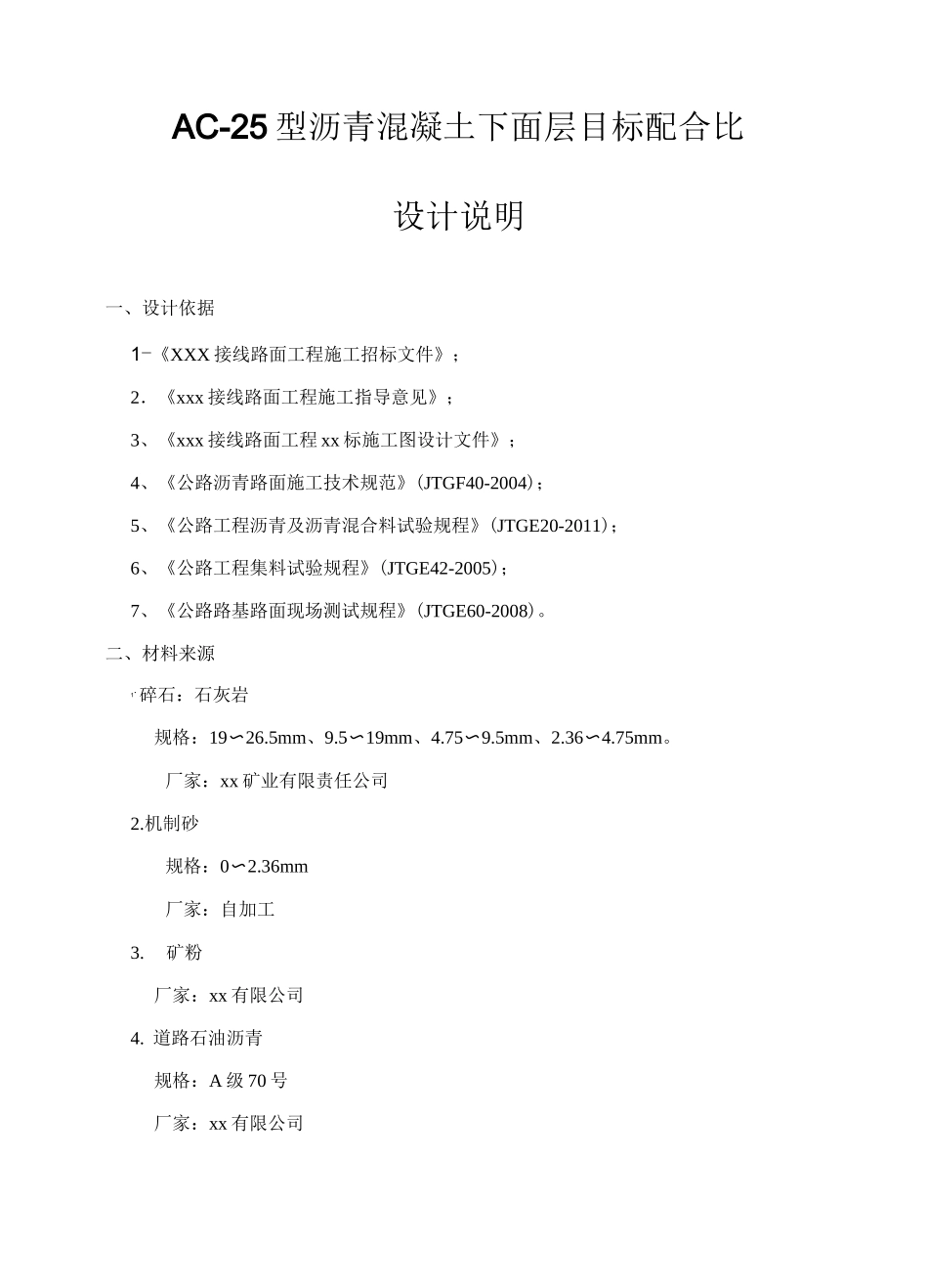

AC-25型沥青混凝土下面层目标配合比设计说明一、设计依据1-《XXX接线路面工程施工招标文件》；2．《xxx接线路面工程施工指导意见》；3、《xxx接线路面工程xx标施工图设计文件》；4、《公路沥青路面施工技术规范》(JTGF40-2004)；5、《公路工程沥青及沥青混合料试验规程》(JTGE20-2011)；6、《公路工程集料试验规程》(JTGE42-2005)；7、《公路路基路面现场测试规程》(JTGE60-2008)。二、材料来源1.碎石：石灰岩规格：19〜26.5mm、9.5〜19mm、4.75〜9.5mm、2.36〜4.75mm。厂家：xx矿业有限责任公司2.机制砂规格：0〜2.36mm厂家：自加工3.矿粉厂家：xx有限公司4.道路石油沥青规格：A级70号厂家：xx有限公司三、设计过程1、根据相关文件及《公路沥青路面施工技术规范》的要求，按《公路工程集料试验规程》、《公路工程沥青及沥青混合料试验规程》对各种材料进行原材料检验，各项技术指标检测结果见以下各表。集料1#（19-26・5mm）各项指标检测项目技术指标检测结果结果判定0.075mm通过率（％）<1.00.4合格针片状（%）W123.2合格表观相对密度±2.62.791合格吸水率（％）<20.36合格磨耗值（%）<2814.7合格集料2#（9・5-19mm）各项指标检测项目技术指标检测结果结果判定0.075mm通过率（％）<1.00.5合格针片状（%）<124.9合格压碎值（％）<2419.1合格表观相对密度±2.62.788合格吸水率（％）<20.42合格磨耗值（%）<2815.1合格集料3#（4・75-9・5mm）各项指标检测项目技术指标检测结果结果判定0.075mm通过率（％）<1.00.5合格针片状（％）<186.2合格表观相对密度±2.62.786合格吸水率（％）<20.55合格磨耗值（％）<2816.1合格集料4#（2.36-4・75mm）各项指标检测项目技术指标检测结果结果判定0.075通过率（％）<2.00.6合格表观相对密度±2.62.788合格吸水率（％）<20.65合格磨耗值（％）<2818.6合格集料5#（0-2・36mm）各项指标检测项目技术指标检测结果结果判定0.075通过率（％）5-109.0合格砂当量（％）±7072合格表观相对密度±2.62.743合格矿粉各项指标检测项目技术指标检测结果结果判定细度V0.6mm%100100符合规格V0.15mm%90-10095.5符合规格V0.075mm%75-10090.3符合规格表观相对密度±2.52.691合格亲水系数V10.6合格塑性指数V43.2合格加热安定性有无颜色变化无颜色变化合格沥青各项指标检测项目针入度（0.1mm）技术指标60〜80检测结果63结果判定合格软化点（°C）±4648.5合格15°C延度(cm)±100>100合格薄膜质量变化（%）<±0.80.278合格加残留针入度比（%）±6165.8合格热试残留延度验（10C）（cm）±68.5合格密度(15°C)(g/cm3)实测记录1.035/与粗集料的黏附性4级5级合格2、依据以上水洗筛分结果，通过计算，确定各种材料比例(见下表)。矿料级配合成试验检测记录表(水洗法)材料规格(mm)掺配比例上限掺配比例中值掺配比例下限原材料各筛孔通过百分率(%)31.526.5191613.29.54.752.361.180.60.30.150.07519-31.516%18%25%10085.919.89.13.91.30.40.40.40.40.40.40.49.5-1930%29%23%10010083.161.936.76.90.50.50.50.50.50.50.54.75-9.517%18%18%10010010010010091.49.80.90.50.50.50.50.52.36-4.753%6%5%10010010010010010084.315.011.12.31.20.70.70-2.3631%26%26%10010010010010010010080.660.231.316.911.29.0矿粉3%3%3%10010010010010010010010010010010095.590.3合成级配上限值(%)10097.782.174.065.654.838.428.822.313.18.66.75.8合成级配中值(%)10097.580.772.664.353.736.025.219.611.67.86.15.4合成级配下限值(%)10096.576.168.561.452.435.225.119.511.67.76.15.4级配中值(%)10095.082.57162.551.53426.020.015.010.57.55.5级配上限(%)100100898070604030252015117级配下限(%)100907662554328221510644矿料合成级皿閑C[:限)O.G；P5O.^EO.Zio.fi二"二吕2.Z55J/759.513.2IE1926.5ZJ1.5筛孑LRjj"Cm(Yii由上图表可以看出三种合成级配数据接近且都符合规范及图纸要求。根据经验油石比4.0分别制作三组级配的马歇尔试件，测定VV、VMA、VFA、稳定度、流值等物理指标，初选一组满足或接近设计要求的级配作为设计级配。3、根据合成的粗、中、细三组级配，按油石比4.0%分别制作沥青马歇...
