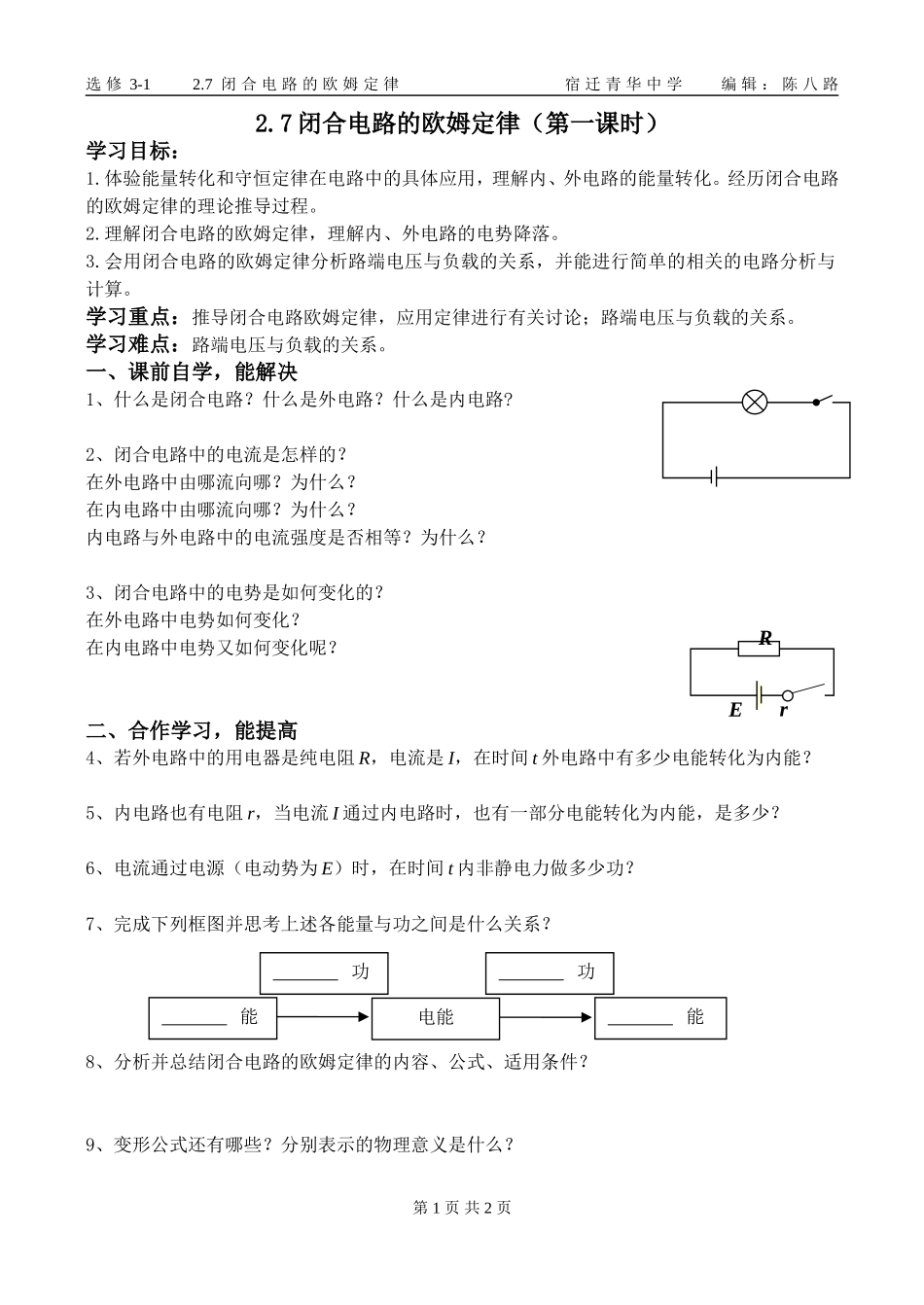

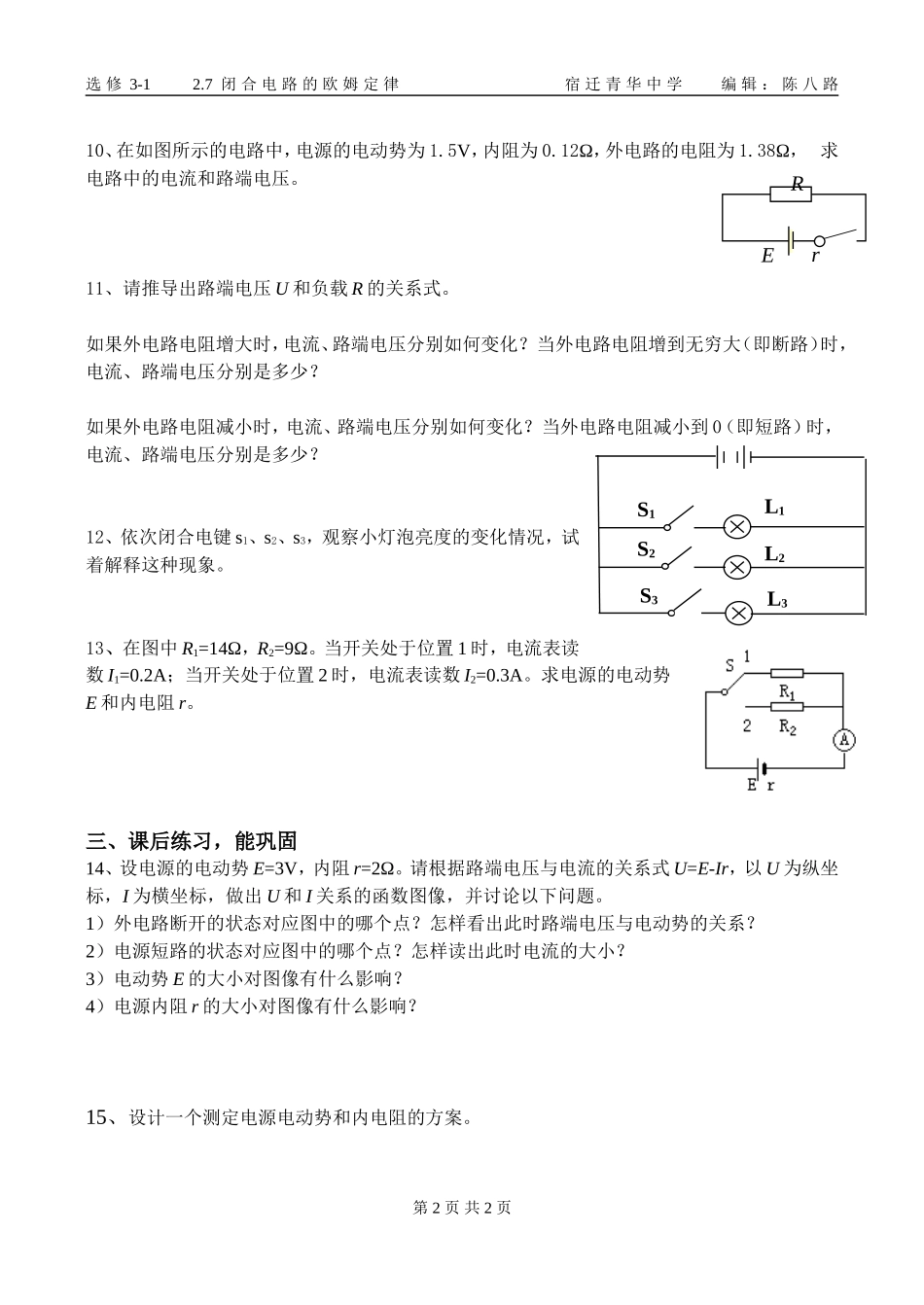

选修3-12.7闭合电路的欧姆定律宿迁青华中学编辑：陈八路2.7闭合电路的欧姆定律（第一课时）学习目标：1.体验能量转化和守恒定律在电路中的具体应用，理解内、外电路的能量转化。经历闭合电路的欧姆定律的理论推导过程。2.理解闭合电路的欧姆定律，理解内、外电路的电势降落。3.会用闭合电路的欧姆定律分析路端电压与负载的关系，并能进行简单的相关的电路分析与计算。学习重点：推导闭合电路欧姆定律，应用定律进行有关讨论；路端电压与负载的关系。学习难点：路端电压与负载的关系。一、课前自学，能解决1、什么是闭合电路？什么是外电路？什么是内电路?2、闭合电路中的电流是怎样的？在外电路中由哪流向哪？为什么？在内电路中由哪流向哪？为什么？内电路与外电路中的电流强度是否相等？为什么？3、闭合电路中的电势是如何变化的？在外电路中电势如何变化？在内电路中电势又如何变化呢？二、合作学习，能提高4、若外电路中的用电器是纯电阻R，电流是I，在时间t外电路中有多少电能转化为内能？5、内电路也有电阻r，当电流I通过内电路时，也有一部分电能转化为内能，是多少？6、电流通过电源（电动势为E）时，在时间t内非静电力做多少功？7、完成下列框图并思考上述各能量与功之间是什么关系？8、分析并总结闭合电路的欧姆定律的内容、公式、适用条件？9、变形公式还有哪些？分别表示的物理意义是什么？第1页共2页ErR电能能能功功选修3-12.7闭合电路的欧姆定律宿迁青华中学编辑：陈八路10、在如图所示的电路中，电源的电动势为1.5V，内阻为0.12Ω，外电路的电阻为1.38Ω，求电路中的电流和路端电压。11、请推导出路端电压U和负载R的关系式。如果外电路电阻增大时，电流、路端电压分别如何变化？当外电路电阻增到无穷大（即断路）时，电流、路端电压分别是多少？如果外电路电阻减小时，电流、路端电压分别如何变化？当外电路电阻减小到0（即短路）时，电流、路端电压分别是多少？12、依次闭合电键s1、s2、s3，观察小灯泡亮度的变化情况，试着解释这种现象。13、在图中R1=14Ω，R2=9Ω。当开关处于位置1时，电流表读数I1=0.2A；当开关处于位置2时，电流表读数I2=0.3A。求电源的电动势E和内电阻r。三、课后练习，能巩固14、设电源的电动势E=3V，内阻r=2Ω。请根据路端电压与电流的关系式U=E-Ir，以U为纵坐标，I为横坐标，做出U和I关系的函数图像，并讨论以下问题。1）外电路断开的状态对应图中的哪个点？怎样看出此时路端电压与电动势的关系？2）电源短路的状态对应图中的哪个点？怎样读出此时电流的大小？3）电动势E的大小对图像有什么影响？4）电源内阻r的大小对图像有什么影响？15、设计一个测定电源电动势和内电阻的方案。第2页共2页ErRL1L2L3S1S2S3
