常用材料性能及收缩率VIP专享VIP免费

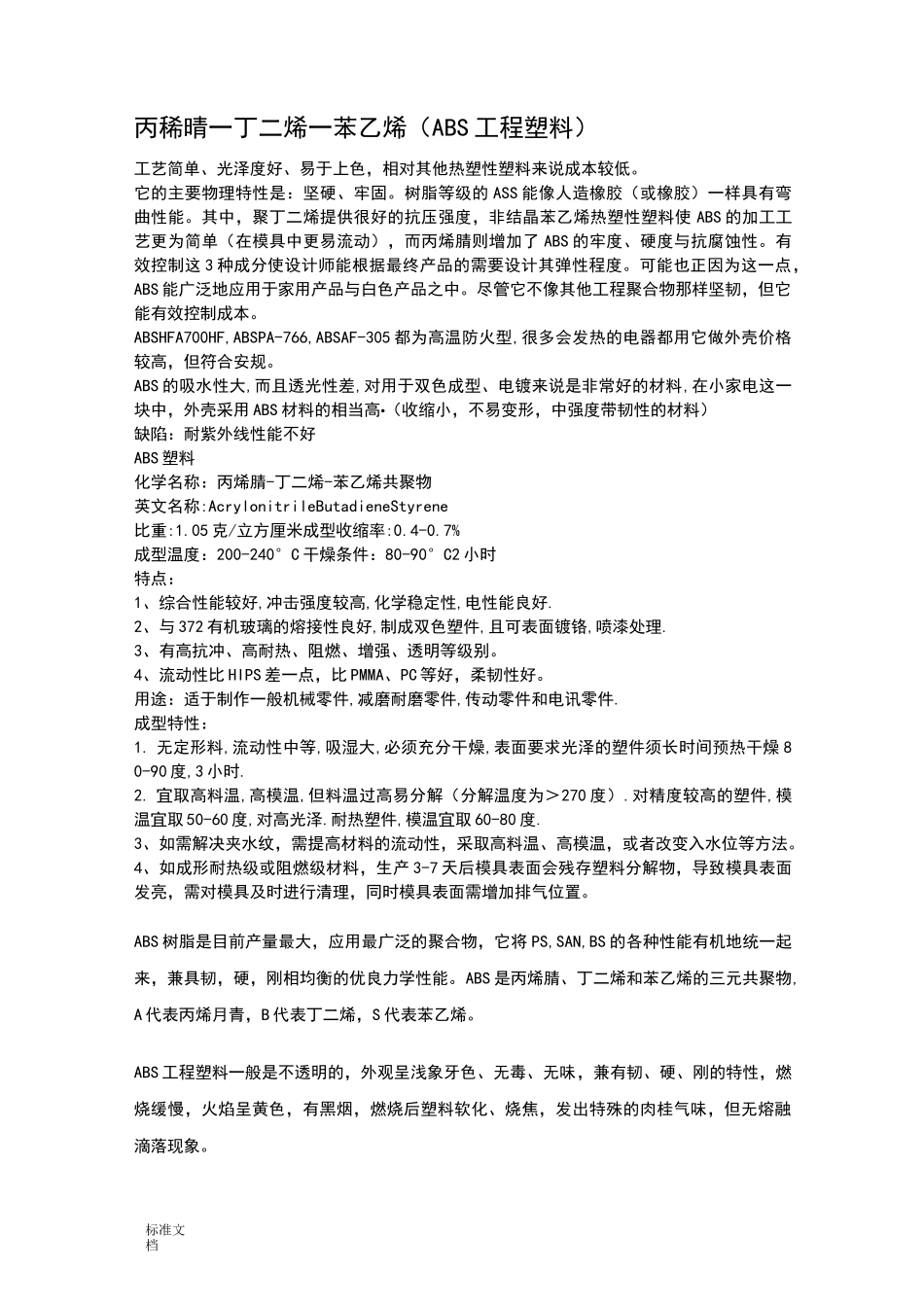

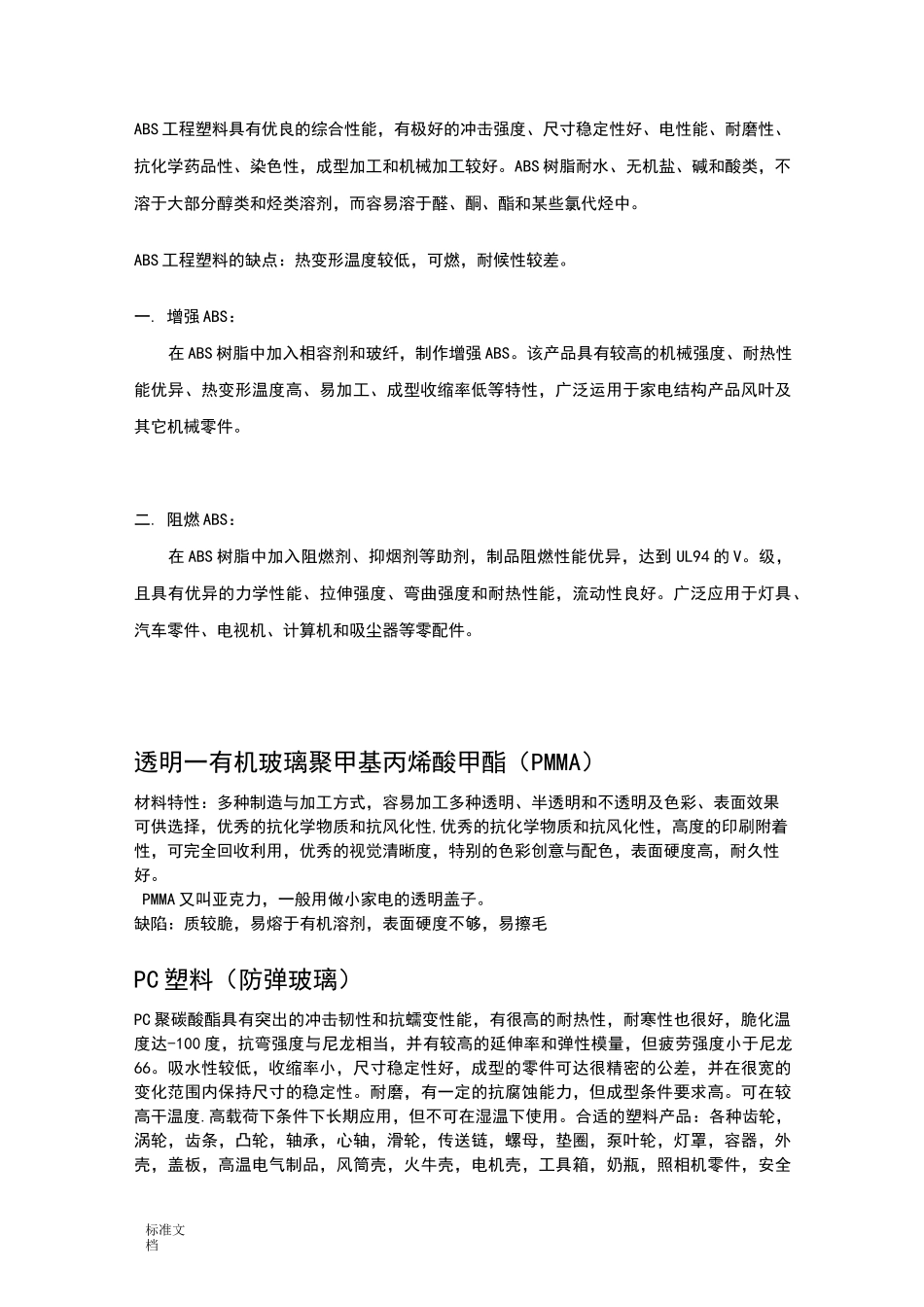

标准文档丙稀晴一丁二烯一苯乙烯（ABS工程塑料）工艺简单、光泽度好、易于上色，相对其他热塑性塑料来说成本较低。它的主要物理特性是：坚硬、牢固。树脂等级的ASS能像人造橡胶（或橡胶）一样具有弯曲性能。其中，聚丁二烯提供很好的抗压强度，非结晶苯乙烯热塑性塑料使ABS的加工工艺更为简单（在模具中更易流动），而丙烯腈则增加了ABS的牢度、硬度与抗腐蚀性。有效控制这3种成分使设计师能根据最终产品的需要设计其弹性程度。可能也正因为这一点，ABS能广泛地应用于家用产品与白色产品之中。尽管它不像其他工程聚合物那样坚韧，但它能有效控制成本。ABSHFA700HF,ABSPA-766,ABSAF-305都为高温防火型,很多会发热的电器都用它做外壳价格较高，但符合安规。ABS的吸水性大,而且透光性差,对用于双色成型、电镀来说是非常好的材料,在小家电这一块中，外壳采用ABS材料的相当高•（收缩小，不易变形，中强度带韧性的材料）缺陷：耐紫外线性能不好ABS塑料化学名称：丙烯腈-丁二烯-苯乙烯共聚物英文名称:AcrylonitrileButadieneStyrene比重:1.05克/立方厘米成型收缩率:0.4-0.7%成型温度：200-240°C干燥条件：80-90°C2小时特点：1、综合性能较好,冲击强度较高,化学稳定性,电性能良好.2、与372有机玻璃的熔接性良好,制成双色塑件,且可表面镀铬,喷漆处理.3、有高抗冲、高耐热、阻燃、增强、透明等级别。4、流动性比HIPS差一点，比PMMA、PC等好，柔韧性好。用途：适于制作一般机械零件,减磨耐磨零件,传动零件和电讯零件.成型特性：1.无定形料,流动性中等,吸湿大,必须充分干燥,表面要求光泽的塑件须长时间预热干燥80-90度,3小时.2.宜取高料温,高模温,但料温过高易分解（分解温度为＞270度）.对精度较高的塑件,模温宜取50-60度,对高光泽.耐热塑件,模温宜取60-80度.3、如需解决夹水纹，需提高材料的流动性，采取高料温、高模温，或者改变入水位等方法。4、如成形耐热级或阻燃级材料，生产3-7天后模具表面会残存塑料分解物，导致模具表面发亮，需对模具及时进行清理，同时模具表面需增加排气位置。ABS树脂是目前产量最大，应用最广泛的聚合物，它将PS,SAN,BS的各种性能有机地统一起来，兼具韧，硬，刚相均衡的优良力学性能。ABS是丙烯腈、丁二烯和苯乙烯的三元共聚物,A代表丙烯月青，B代表丁二烯，S代表苯乙烯。ABS工程塑料一般是不透明的，外观呈浅象牙色、无毒、无味，兼有韧、硬、刚的特性，燃烧缓慢，火焰呈黄色，有黑烟，燃烧后塑料软化、烧焦，发出特殊的肉桂气味，但无熔融滴落现象。标准文档ABS工程塑料具有优良的综合性能，有极好的冲击强度、尺寸稳定性好、电性能、耐磨性、抗化学药品性、染色性，成型加工和机械加工较好。ABS树脂耐水、无机盐、碱和酸类，不溶于大部分醇类和烃类溶剂，而容易溶于醛、酮、酯和某些氯代烃中。ABS工程塑料的缺点：热变形温度较低，可燃，耐候性较差。一.增强ABS：在ABS树脂中加入相容剂和玻纤，制作增强ABS。该产品具有较高的机械强度、耐热性能优异、热变形温度高、易加工、成型收缩率低等特性，广泛运用于家电结构产品风叶及其它机械零件。二.阻燃ABS：在ABS树脂中加入阻燃剂、抑烟剂等助剂，制品阻燃性能优异，达到UL94的V。级，且具有优异的力学性能、拉伸强度、弯曲强度和耐热性能，流动性良好。广泛应用于灯具、汽车零件、电视机、计算机和吸尘器等零配件。透明一有机玻璃聚甲基丙烯酸甲酯（PMMA）材料特性：多种制造与加工方式，容易加工多种透明、半透明和不透明及色彩、表面效果可供选择，优秀的抗化学物质和抗风化性,优秀的抗化学物质和抗风化性，高度的印刷附着性，可完全回收利用，优秀的视觉清晰度，特别的色彩创意与配色，表面硬度高，耐久性好。PMMA又叫亚克力，一般用做小家电的透明盖子。缺陷：质较脆，易熔于有机溶剂，表面硬度不够，易擦毛PC塑料（防弹玻璃）PC聚碳酸酯具有突出的冲击韧性和抗蠕变性能，有很高的耐热性，耐寒性也很好，脆化温度达-100度，抗弯强度与尼龙相当，并有较高的延伸率和弹性模量，但疲劳强度小于尼龙66。吸水性较低，收缩率小，尺寸稳定性好，成型的零件可达很精密的公差，并在很宽的变化范围内保持尺寸的稳...
