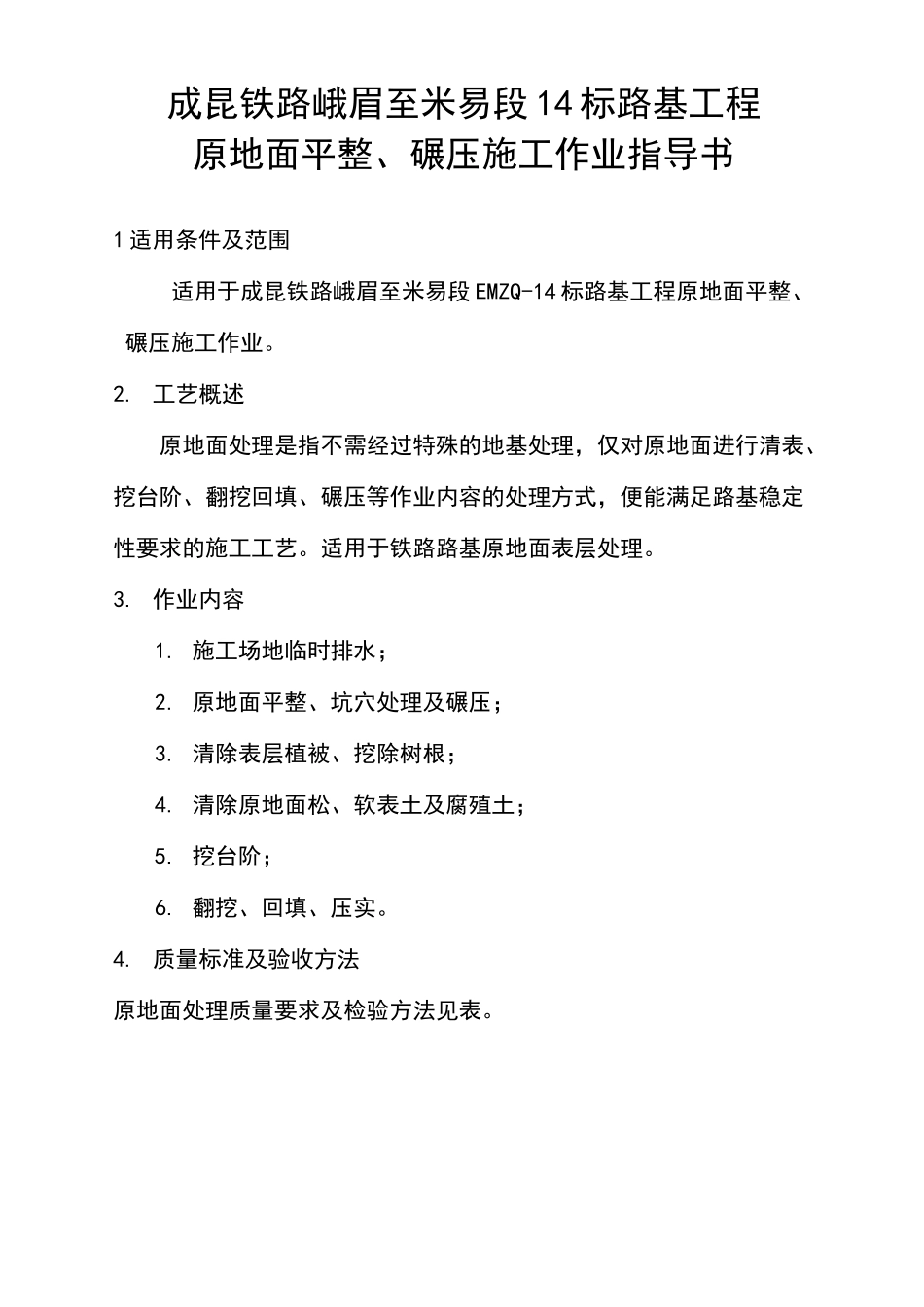

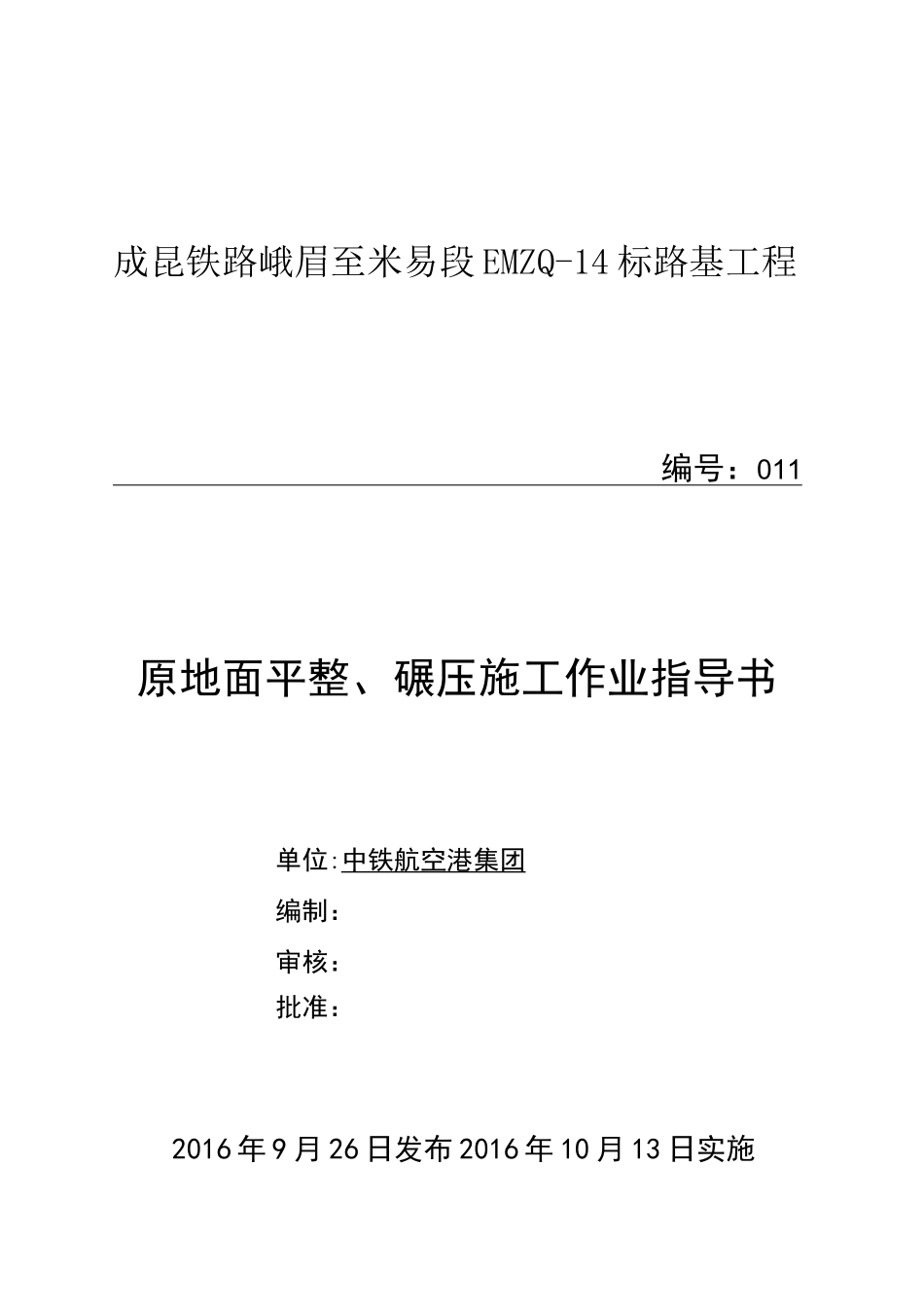

成昆铁路峨眉至米易段EMZQ-14标路基工程编号:011原地面平整、碾压施工作业指导书单位:中铁航空港集团编制:审核:批准:2016年9月26日发布2016年10月13日实施成昆铁路峨眉至米易段14标路基工程原地面平整、碾压施工作业指导书1适用条件及范围适用于成昆铁路峨眉至米易段EMZQ-14标路基工程原地面平整、碾压施工作业。2.工艺概述原地面处理是指不需经过特殊的地基处理,仅对原地面进行清表、挖台阶、翻挖回填、碾压等作业内容的处理方式,便能满足路基稳定性要求的施工工艺。适用于铁路路基原地面表层处理。3.作业内容1.施工场地临时排水;2.原地面平整、坑穴处理及碾压;3.清除表层植被、挖除树根;4.清除原地面松、软表土及腐殖土;5.挖台阶;6.翻挖、回填、压实。4.质量标准及验收方法原地面处理质量要求及检验方法见表。表1一3原地面处理质量要求及检验方法求晏二=主控项目地瓷核却躺每点蕾每线一试,畤等冲三碾丘质量[XI1莓线4程验2)怯□试yl02仿验訣工ST蜜土宾门规E根戢求轲等M£.匕计霸騒点事咕套4遑0.跻回每线底乓量度基4测坡察和用坡一般项目台?挖目尬整台计阶E幷挖设合加-o亠ZT倉I一|■■"-JL点3E5.工艺流程图原地面处理施工工艺流程见图6.工序步骤及质量控制说明施工准备1.施工场地(1)为了保证施工方便,行车安全和路基稳定,在正式施工前,必须做好清理原地面的工作。清理工作内容包括:砍伐和收集林木,拔掉树墩及树根、小树木、灌木丛、清除基底表面杂草、植被和腐蚀土、淤泥、疏松土壤。(2)修筑临时排水沟,疏干场内积水,使周边水不再进人场内,雨水、渗水随时排出。(3)完成现场便道及临时用水、用电工程。2.准备施工过程中使用的材料。3.机械设备进场、检修、维护、试运转,并购置备件、耗材。4.技术准备(1)编制原地面处理施工方案,经审批后向操作人员进行技术交底。(2)收集场地工程地质资料和水文地质资料。测量放样根据设计提供的控制点,用全站仪准确测量路基用地范围桩及路基边桩。临时排水施工前,应排除基底积水,在路基两侧挖临时排水沟,并与永久排水设施相结合。排出的水流,不得流人农田、耕地;亦不得引起水沟淤积和路基冲刷。水田、堰塘地段按施工图进行处理,当无施工图时应视其具体情况采用排水清淤或晾晒压实。若水塘需保留一部分,则应按浸水路堤的要求修筑。原地面处理1.地表清理路基用地范围内的树木、灌木丛、房屋建筑等均应在施工前砍伐或移植清理,全部清除基底表层植被,挖除树根。基底为耕地或松土时,应清除有机土、种植土,按设计要求集中堆放或用于耕地恢复,平整后按规定进行压实。2.挖台阶当原地面坡度陡于1:5时,应顺原地面挖台阶,并碾压密实。挖台阶宽度、高度应符合设计要求,沿线路纵向挖台阶的宽度不应小于2m。设计重点要求挖台阶地段:基岩斜坡上的覆盖层较薄时,应将其挖除后挖台阶;自然横坡陡于1:的路基段,宜清除覆盖土后再挖台阶。3.翻挖及回填在松、软土地段,应将松土翻挖,土块打碎,然后进行回填、整平、压实。其中整平、压实必须达到设计规定要求,方可进行填筑作业。原地面存在较浅的坑、洞、墓穴等,应用原地的土或砂性土回填,并按规定进行压实。原地面压实原地面平整后,进行原地面压实,压实作业操作时应遵循先轻后重、先慢后快、先边后中的原则。碾压过程中始终保持压路机行驶方向的直线性,到达碾压地段的尽头时应迅速而平稳地换向,并使左右相邻两压实带有40cm的重叠量,以保证碾压质量。对于压不到的边角,应辅以人力或小型机具夯实。压实度应满足设计要求。检测按表的要求进行检测,合格后方可进行下道工序作业。7.施工机械及工艺装备序号设备名称单位数量备注1钻机台32钢筋加工设备套13汽车起重机台15挖掘机台1带破碎头6装载机台17压路机台18自卸车台59电焊机台310切割机台111振捣棒台48.作业组织每个施工单元人员配置见表。宇号工种人数职责1领工员1全面负责现场施工2技术员3贡竟现场测量敢样“技术交底和.质量控制3实验员11负责现场试验工作4安全检查员1负责现场安全质量工作r5机械司机2-81操作维护机械设备6普通工人若干现场操作9.材料消耗主要为机具设备油耗或用电,无其它材料消耗。10.原地面处...
