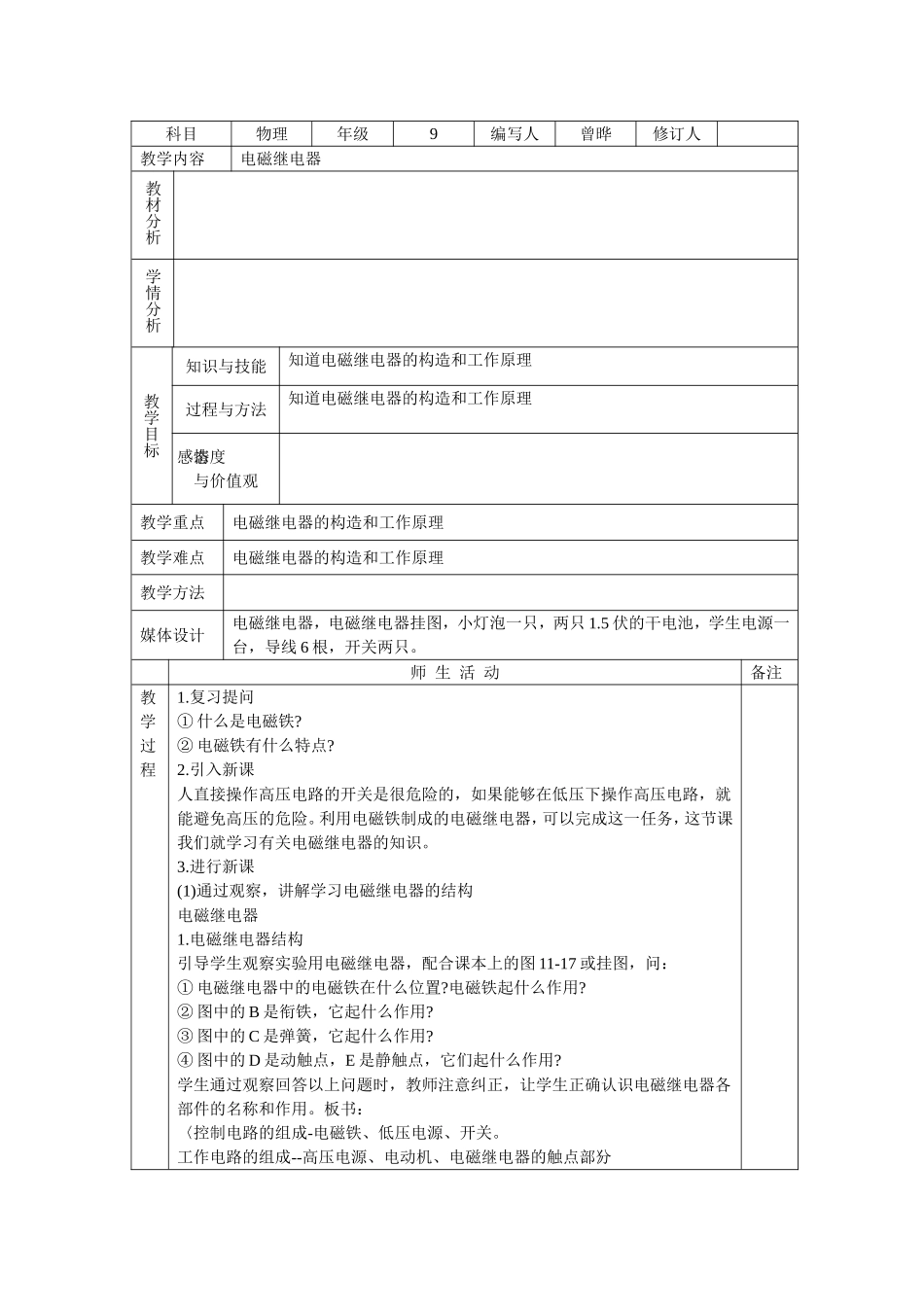

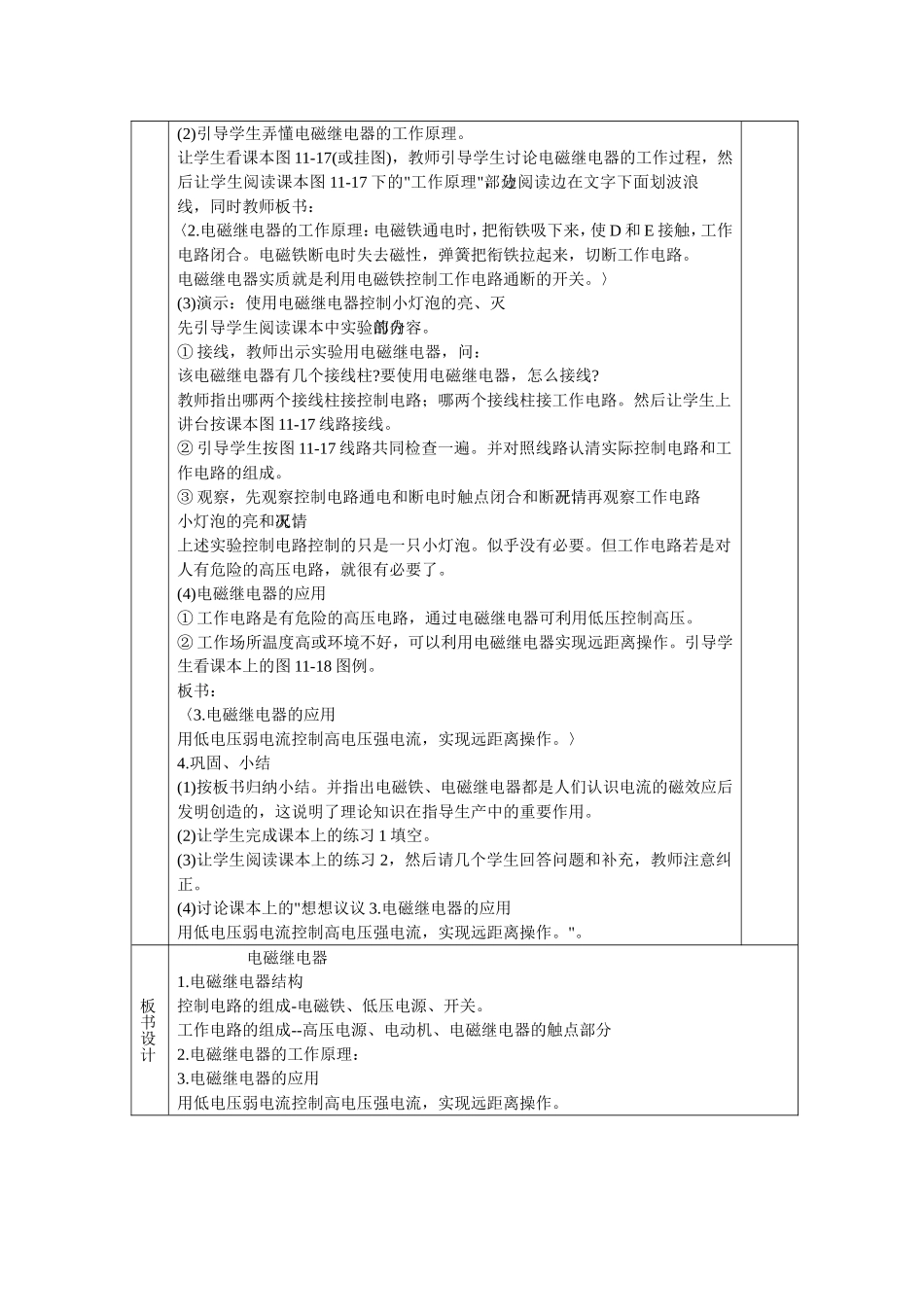

科目物理年级9编写人曾晔修订人教学内容电磁继电器教材分析学情分析教学目标知识与技能知道电磁继电器的构造和工作原理过程与方法知道电磁继电器的构造和工作原理情感态度与价值观教学重点电磁继电器的构造和工作原理教学难点电磁继电器的构造和工作原理教学方法媒体设计电磁继电器，电磁继电器挂图，小灯泡一只，两只1.5伏的干电池，学生电源一台，导线6根，开关两只。师生活动备注教学过程1.复习提问①什么是电磁铁?②电磁铁有什么特点?2.引入新课人直接操作高压电路的开关是很危险的，如果能够在低压下操作高压电路，就能避免高压的危险。利用电磁铁制成的电磁继电器，可以完成这一任务，这节课我们就学习有关电磁继电器的知识。3.进行新课(1)通过观察，讲解学习电磁继电器的结构电磁继电器1.电磁继电器结构引导学生观察实验用电磁继电器，配合课本上的图11-17或挂图，问：①电磁继电器中的电磁铁在什么位置?电磁铁起什么作用?②图中的B是衔铁，它起什么作用?③图中的C是弹簧，它起什么作用?④图中的D是动触点，E是静触点，它们起什么作用?学生通过观察回答以上问题时，教师注意纠正，让学生正确认识电磁继电器各部件的名称和作用。板书：〈控制电路的组成-电磁铁、低压电源、开关。工作电路的组成--高压电源、电动机、电磁继电器的触点部分。〉(2)引导学生弄懂电磁继电器的工作原理。让学生看课本图11-17(或挂图)，教师引导学生讨论电磁继电器的工作过程，然后让学生阅读课本图11-17下的"工作原理"部分，边阅读边在文字下面划波浪线，同时教师板书：〈2.电磁继电器的工作原理：电磁铁通电时，把衔铁吸下来，使D和E接触，工作电路闭合。电磁铁断电时失去磁性，弹簧把衔铁拉起来，切断工作电路。电磁继电器实质就是利用电磁铁控制工作电路通断的开关。〉(3)演示：使用电磁继电器控制小灯泡的亮、灭先引导学生阅读课本中实验部分的内容。①接线，教师出示实验用电磁继电器，问：该电磁继电器有几个接线柱?要使用电磁继电器，怎么接线?教师指出哪两个接线柱接控制电路；哪两个接线柱接工作电路。然后让学生上讲台按课本图11-17线路接线。②引导学生按图11-17线路共同检查一遍。并对照线路认清实际控制电路和工作电路的组成。③观察，先观察控制电路通电和断电时触点闭合和断开情况，再观察工作电路小灯泡的亮和灭情况。上述实验控制电路控制的只是一只小灯泡。似乎没有必要。但工作电路若是对人有危险的高压电路，就很有必要了。(4)电磁继电器的应用①工作电路是有危险的高压电路，通过电磁继电器可利用低压控制高压。②工作场所温度高或环境不好，可以利用电磁继电器实现远距离操作。引导学生看课本上的图11-18图例。板书：〈3.电磁继电器的应用用低电压弱电流控制高电压强电流，实现远距离操作。〉4.巩固、小结(1)按板书归纳小结。并指出电磁铁、电磁继电器都是人们认识电流的磁效应后发明创造的，这说明了理论知识在指导生产中的重要作用。(2)让学生完成课本上的练习1填空。(3)让学生阅读课本上的练习2，然后请几个学生回答问题和补充，教师注意纠正。(4)讨论课本上的"想想议议3.电磁继电器的应用用低电压弱电流控制高电压强电流，实现远距离操作。"。板书设计电磁继电器1.电磁继电器结构控制电路的组成-电磁铁、低压电源、开关。工作电路的组成--高压电源、电动机、电磁继电器的触点部分。2.电磁继电器的工作原理：3.电磁继电器的应用用低电压弱电流控制高电压强电流，实现远距离操作。练习与思考课后反思
