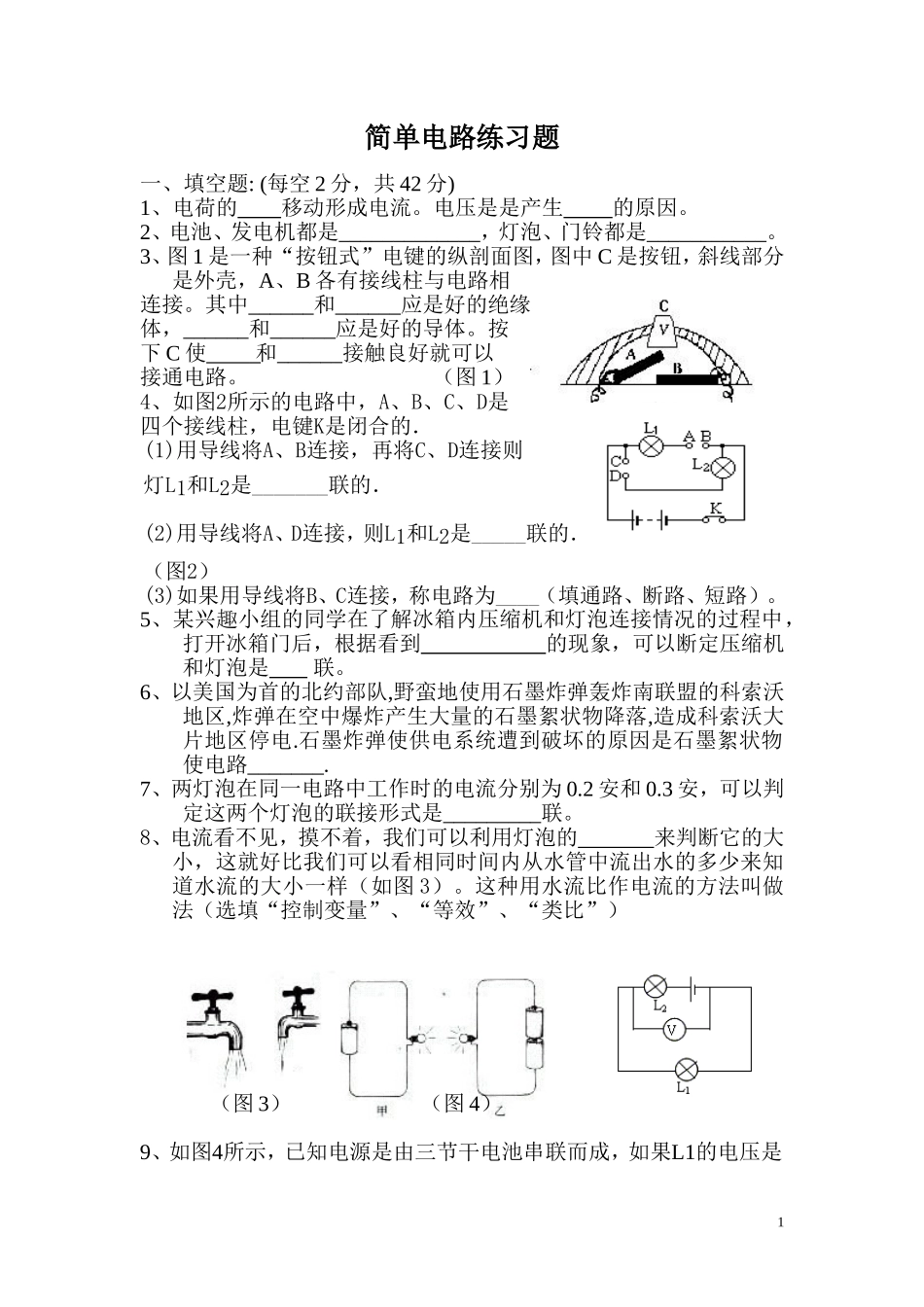

简单电路练习题一、填空题:(每空2分，共42分)1、电荷的移动形成电流。电压是是产生的原因。2、电池、发电机都是_____________，灯泡、门铃都是___________。3、图1是一种“按钮式”电键的纵剖面图，图中C是按钮，斜线部分是外壳，A、B各有接线柱与电路相连接。其中______和______应是好的绝缘体，______和______应是好的导体。按下C使和______接触良好就可以接通电路。（图1）4、如图2所示的电路中，A、B、C、D是四个接线柱，电键K是闭合的．(1)用导线将A、B连接，再将C、D连接则灯L1和L2是_______联的．(2)用导线将A、D连接，则L1和L2是_____联的．（图2）(3)如果用导线将B、C连接，称电路为____（填通路、断路、短路）。5、某兴趣小组的同学在了解冰箱内压缩机和灯泡连接情况的过程中，打开冰箱门后，根据看到的现象，可以断定压缩机和灯泡是联。6、以美国为首的北约部队,野蛮地使用石墨炸弹轰炸南联盟的科索沃地区,炸弹在空中爆炸产生大量的石墨絮状物降落,造成科索沃大片地区停电.石墨炸弹使供电系统遭到破坏的原因是石墨絮状物使电路_______.7、两灯泡在同一电路中工作时的电流分别为0.2安和0.3安，可以判定这两个灯泡的联接形式是_________联。8、电流看不见，摸不着，我们可以利用灯泡的来判断它的大小，这就好比我们可以看相同时间内从水管中流出水的多少来知道水流的大小一样（如图3）。这种用水流比作电流的方法叫做法（选填“控制变量”、“等效”、“类比”）（图3）（图4）9、如图4所示，已知电源是由三节干电池串联而成，如果L1的电压是1(图7)2V，则电压表的示数是V，L2的电压是V。二、单项选择题：(每题2分，共18分)10、在晴朗的冬日，用塑料梳子梳干燥的头发，头发会越梳越蓬松，其主要原因是（）A．梳头时，空气进入头发B．头发和梳子摩擦后，头发带同种电荷相互排斥C．梳子对头发有力的作用D．梳头时，头发的毛囊会收缩11、.导体容易导电是因为导体里（）A.一定有大量可以自由移动的电子B.一定有大量可以自由移动的正电荷C.一定有可以自由移动的离子D.有可以自由移动的电荷12、如图5所示，电键闭合后，两盏灯同时发光的电路是()A.甲图B.乙图C.丙图D.丁图(图5)13、汉中市家庭电路的电压是（）A、1．5伏B、36伏C、220伏D、不高于36伏6、由两盏灯组成的电路，当开关闭合时，两灯都亮，开关断开时两盏灯都灭。两盏灯是按下列哪中方式连接的（）A、一定是串联B、一定是并联C、可能是串联D、一定是混联14．如图所示6的各图正确的（）15、如图7所示，当开关S1和S2都闭合时，电路中()A．3个灯并联，且都亮B．3个灯串联，且都亮C．L1和L2并联后与L3串联，3个灯都亮．D．L1和L2并联，L3被短路，只有L1和L2亮16．在如图8（a）所示电路中，当闭合开关后，两个电压表指针偏转均为图4（b）所示，则电2AVVAABADACA(图6)阻R1和R2两端的电压分别为（）A．4.8V,1.2VB．6V,1.2VC．1.2V,6VD．1.2V,4.8V(图8)三、多选题：(每题3分，共6分)17、下面说法正确的是（）A、只有自由电子定向移动才形成电流B、只有正电荷定向移动才形成电流C、规定正电荷定向移动的方向为电流的方向D、在金属中自由电子定向移动的反方向为电流的方向18、如图9所示的四个电路图中，两灯并联的是()(图9)四、作图题：(每图2分，共14分)19、如图10所示的实物图，在虚线框内画出电路图。(图10)20、如图11所示，根据电路图完成实物图。21、在图12所示的电路图中填入电流表或电压表。3L2AL1S1S2S2S1L1L2(图11)(图12)(图13)22、如图13所示，闭合开关后，标出电路中电流方向。23、根据图14标记的电流方向，把电池和电键的符号分别填进电路，填进后，要求闭合电键时小灯泡L1和L2都能发光。(图14)24、连接出如图的电吹风实物图并画出电路图（图14）25、根据左边的电路图连接实物图：26根据左边的电路图连接实物图：五、实验探究题：（每空2分，共6分）27、如图15所示，电流表的示数为＿＿＿＿A，电压表的示数为＿＿＿＿V。4(图15)28、在电路中，若发生了如图16所示的现象，则在A、B间可能连接了_______。（图16）29、如上右图，是某同学探究串联电路电压时所得的数据，他根据这些数据得到的结论是：1、串联电路的总电压等于支路电压的倍数。2、串联电路的总电压总大于各支路的电压。问：1、他的实验有无问题？有什么问题？2、这些结论有无错误，应该如何改正？U1/VU2/VU3/VU/V1.51.51.54.55
