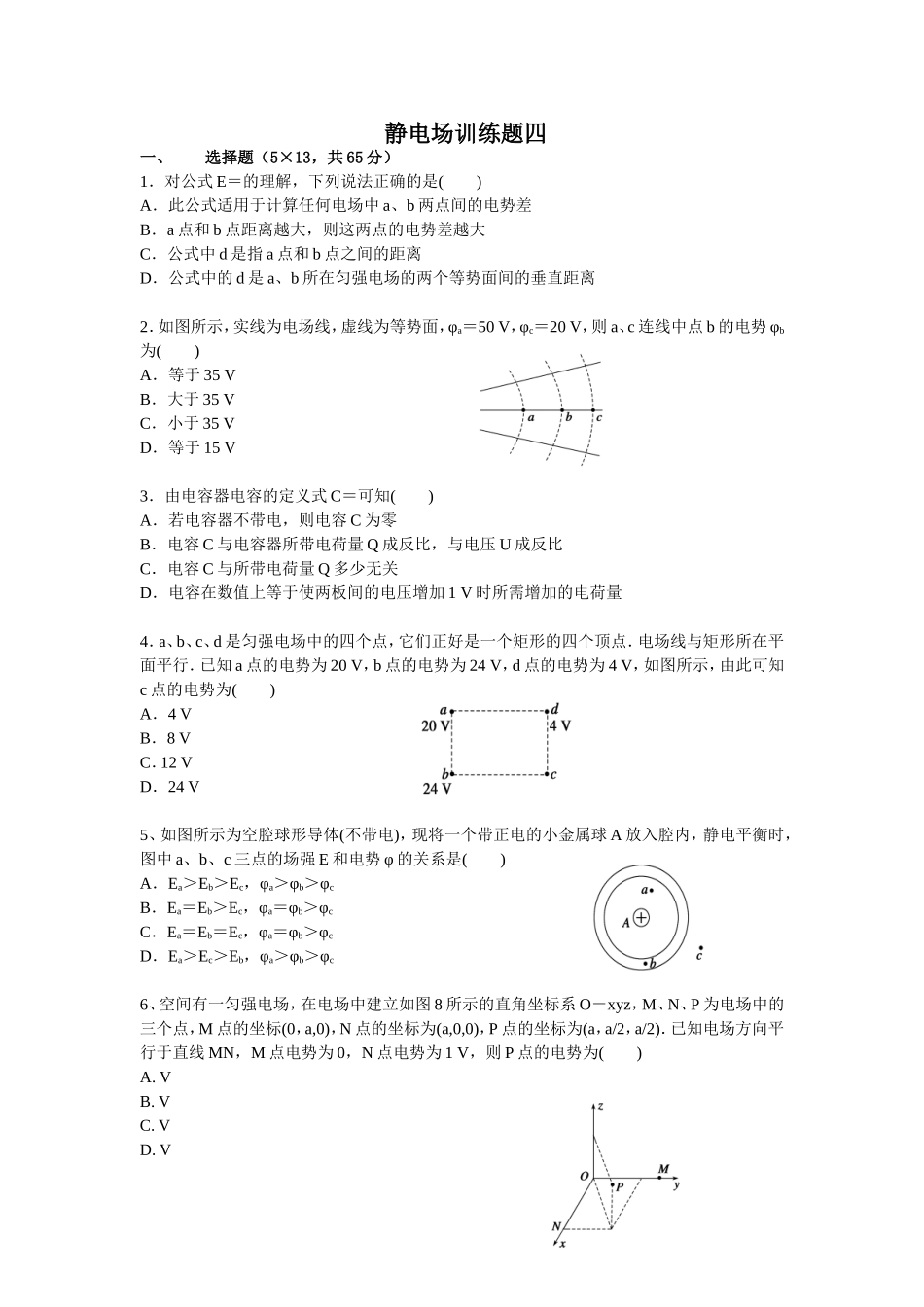

静电场训练题四一、选择题（5×13，共65分）1．对公式E＝的理解，下列说法正确的是()A．此公式适用于计算任何电场中a、b两点间的电势差B．a点和b点距离越大，则这两点的电势差越大C．公式中d是指a点和b点之间的距离D．公式中的d是a、b所在匀强电场的两个等势面间的垂直距离2．如图所示，实线为电场线，虚线为等势面，φa＝50V，φc＝20V，则a、c连线中点b的电势φb为()A．等于35VB．大于35VC．小于35VD．等于15V3．由电容器电容的定义式C＝可知()A．若电容器不带电，则电容C为零B．电容C与电容器所带电荷量Q成反比，与电压U成反比C．电容C与所带电荷量Q多少无关D．电容在数值上等于使两板间的电压增加1V时所需增加的电荷量4．a、b、c、d是匀强电场中的四个点，它们正好是一个矩形的四个顶点．电场线与矩形所在平面平行．已知a点的电势为20V，b点的电势为24V，d点的电势为4V，如图所示，由此可知c点的电势为()A．4VB．8VC．12VD．24V5、如图所示为空腔球形导体(不带电)，现将一个带正电的小金属球A放入腔内，静电平衡时，图中a、b、c三点的场强E和电势φ的关系是()A．Ea＞Eb＞Ec，φa＞φb＞φcB．Ea＝Eb＞Ec，φa＝φb＞φcC．Ea＝Eb＝Ec，φa＝φb＞φcD．Ea＞Ec＞Eb，φa＞φb＞φc6、空间有一匀强电场，在电场中建立如图8所示的直角坐标系O－xyz，M、N、P为电场中的三个点，M点的坐标(0，a,0)，N点的坐标为(a,0,0)，P点的坐标为(a，a/2，a/2)．已知电场方向平行于直线MN，M点电势为0，N点电势为1V，则P点的电势为()A.VB.VC.VD.V7、如图所示，用电池对电容器充电，电路a、b之间接有一灵敏电流表，两极板间有一个电荷q处于静止状态．现将两极板的间距变大，则()A．电荷将向上加速运动B．电荷将向下加速运动C．电流表中将有从a到b的电流D．电流表中将有从b到a的电流8、平行板电容器的两极板A、B接于电池两极，一带正电小球悬挂在电容器内部．闭合开关S，电容器充电，这时悬线偏离竖直方向的夹角为θ，如图所示，则()A．保持开关S闭合，带正电的A板向B板靠近，则θ增大B．保持开关S闭合，带正电的A板向B板靠近，则θ不变C．开关S断开，带正电的A板向B板靠近，则θ增大D．开关S断开，带正电的A板向B板靠近，则θ不变9．用控制变量法，可以研究影响平行板电容器电容的因素(如图11)．设两极板正对面积为S，极板间的距离为d，静电计指针偏角为θ.实验中，极板所带电荷量不变，若()A．保持S不变，增大d，则θ变大B．保持S不变，增大d，则θ变小C．保持d不变，减小S，则θ变小D．保持d不变，减小S，则θ不变10．一平行板电容器充电后与电源断开，负极板接地，在两极板间有一正电荷(电荷量很小)固定在P点，如图16所示．以E表示两极板间的场强，U表示电容器的电压，Ep表示正电荷在P点的电势能，若保持负极板不动，将正极板移到图中虚线所示的位置，则()A．U变小，E不变B．E变大，Ep变大C．U变小，Ep不变D．U不变，Ep不变11、如图所示，平行直线AA′、BB′、CC′、DD′、EE′，分别表示电势－4V、－2V、0V、2V、4V的等势线，若AB＝BC＝CD＝DE＝2cm，且与直线MN成30°角，则()A．该电场是匀强电场，场强方向垂直于AA′，且右斜下B．该电场是匀强电场，场强大小E＝2V/mC．该电场是匀强电场，距C点距离为2cm的所有点中，最高电势为4V，最低电势为－4VD．若一个正电荷从A点开始运动到E点，通过AB段损失动能E，则通过CD段损失动能也为E12、有一静电场，其电场强度方向平行于x轴．其电势φ随坐标x的改变而变化，变化的图线如图14所示，则图中正确表示该静电场的场强E随x变化的图线是(设场强沿x轴正方向时取正值)()13．下图中A、B、C三点都在匀强电场中，已知AC⊥BC，∠ABC＝60°，BC＝20cm，把一个电荷量q＝10－5C的正电荷从A移到B，电场力做功为零；从B移到C，电场力做功为－1.73×10－3J，则该匀强电场的场强大小和方向是()A．865V/m，垂直AC向左B．865V/m，垂直AC向右C．1000V/m，垂直AB斜向上D．1000V/m，垂直AB斜向下二、计算题（共35分）14（10分）、如图所示的电场，等势面是一簇互相平行的竖直平面，间隔均为d，各面电势已在图中标出，现有一质量为m的带电小球以速度v0，方向与水平方向成45...
